申请日2020.11.20
公开（公告）日2021.08.06
IPC分类号C12M1/38; C12M1/34; C12M1/107; C12M1/00
摘要
本实用新型公开了一种农村养殖污水沼气化处理池，包括池体壳体，所述池体壳体的一侧安装有加热机构；所述池体壳体位于所述加热机构的内部安装有减压机构，所述减压机构包括支撑块、反应槽、密封层、减压气囊、连接管以及连接口，所述反应槽开设在所述支撑块的一侧，所述连接管设置在所述支撑块位于所述反应槽的一侧，所述连接口的一端粘接在所述密封层的一侧，所述减压气囊粘接在所述连接口远离所述密封层的一端，本实用新型是一种具有能够对养殖污水进行预热加温，提高沼气生产效率，方便使用，并且能够在结构内部形成稳定的减压结构，安全可靠，方便沼气集中排放等优点的农村养殖污水沼气化处理池。
权利要求书

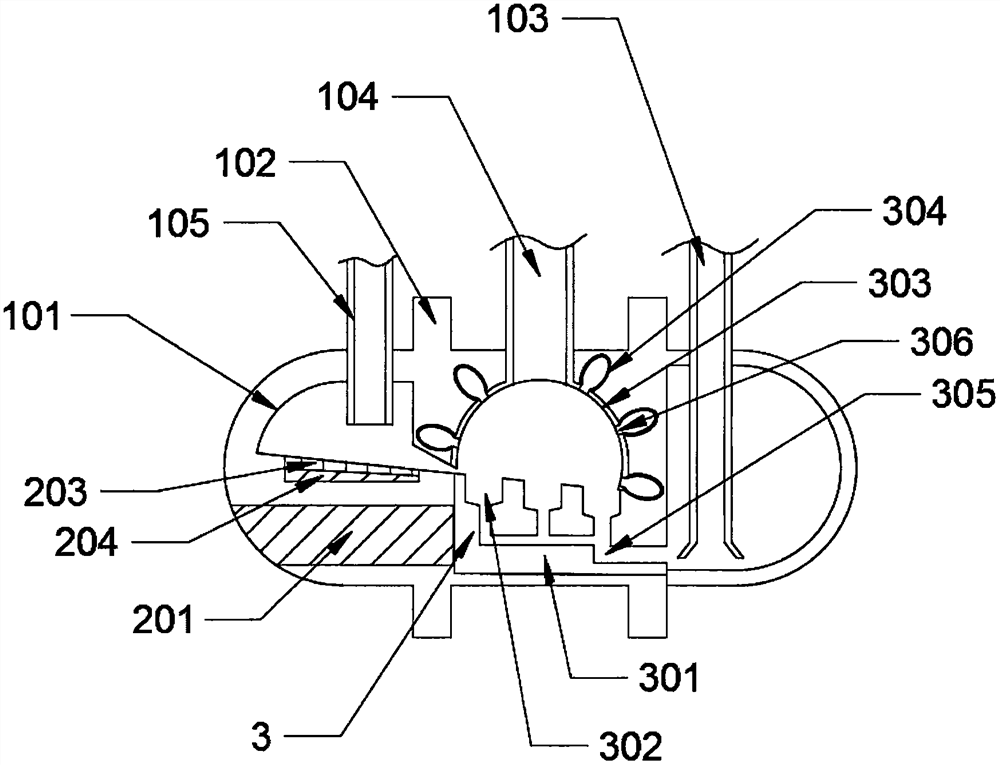

1.一种农村养殖污水沼气化处理池，包括池体壳体(1)，所述池体壳体(1)的一侧安装有加热机构(2)；
其特征在于，所述池体壳体(1)位于所述加热机构(2)的内部安装有减压机构(3)，所述减压机构(3)包括支撑块(301)、反应槽(302)、密封层(303)、减压气囊(304)、连接管(305)以及连接口(306)，所述反应槽(302)开设在所述支撑块(301)的一侧，所述连接管(305)设置在所述支撑块(301)位于所述反应槽(302)的一侧，所述连接口(306)的一端粘接在所述密封层(303)的一侧，所述减压气囊(304)粘接在所述连接口(306)远离所述密封层(303)的一端。
2.根据权利要求1所述的一种农村养殖污水沼气化处理池，其特征在于，所述密封层(303)上均匀开设有孔，且孔的数量与所述减压气囊(304)的数量相同，所述减压气囊(304)为橡胶气囊布或者尼龙气囊布两者之中的任意一个。
3.根据权利要求1所述的一种农村养殖污水沼气化处理池，其特征在于，所述支撑块(301)上设置有坡度，所述反应槽(302)的数量有三个，三个所述反应槽(302)通过所述连接管(305)相互连接，三个所述反应槽(302)的大小以及形状均相同。
4.根据权利要求1所述的一种农村养殖污水沼气化处理池，其特征在于，所述加热机构(2)包括电源机构(201)、独立开关按钮(202)、加热片(203)以及防护层(204)，所述独立开关按钮(202)与所述电源机构(201)通过导线电连接，所述加热片(203)与所述电源机构(201)和所述独立开关按钮(202)通过导线电连接，所述防护层(204)用于保护所述加热片(203)。
5.根据权利要求4所述的一种农村养殖污水沼气化处理池，其特征在于，所述加热片(203)为恒温橡胶加热片，所述加热片(203)的表面设置有坡度，所述电源机构(201)用于为所述加热片(203)供电，所述加热片(203)的表面开设有槽，且槽的方向与所述加热片(203)铺设的方向相平行，所述电源机构(201)为锂电池或者蓄电池中的任意一种，所述电源机构(201)上设置有充电接口。
6.根据权利要求4所述的一种农村养殖污水沼气化处理池，其特征在于，所述池体壳体(1)包括壳体(101)、限位块(102)、排出管(103)、排气管(104)以及收集管(105)，所述限位块(102)安装在所述壳体(101)上，所述排出管(103)安装在所述壳体(101)的一侧，所述排气管(104)安装在所述壳体(101)位于所述排出管(103)的一侧，所述收集管(105)安装在所述壳体(101)位于所述排气管(104)的一侧，所述限位块(102)的数量有两个，两个所述限位块(102)对称安装在所述壳体(101)上。
7.根据权利要求6所述的一种农村养殖污水沼气化处理池，其特征在于，所述加热片(203)通过防护层(204)安装在所述壳体(101)靠近所述收集管(105)的一侧，所述电源机构(201)安装在所述壳体(101)靠近所述收集管(105)的一侧，所述独立开关按钮(202)安装在所述壳体(101)靠近所述电源机构(201)的一侧，所述密封层(303)粘接在所述壳体(101)。
说明书
一种农村养殖污水沼气化处理池
技术领域
本实用新型涉及沼气池相关技术领域，具体为一种农村养殖污水沼气化处理池。
背景技术
简单来说，沼气池是一种制造沼气的设施。沼气是有机物质在厌氧环境中，在一定的温度、湿度、酸碱度的条件下，通过微生物发酵作用，产生的一种可燃气体。由于这种气体最初是在沼泽、湖泊、池塘中发现的，所以人们叫它沼气。
然而，现有的沼气池在农村养殖污水处理作业过程中存在一些弊端，如下：
1、在处理养殖污水时，大多都是直接将养殖污水排放到沼气池中，不能对养殖污水进行加温，沼气生产效率低，不便使用；
2、在使用时，不能在结构内部提供可靠的减压结构，不安全不可靠，且不利于沼气集中排放。
实用新型内容
本实用新型的目的在于提供一种农村养殖污水沼气化处理池，以解决上述背景技术中提出的现有的摄像头在行为识别数据采集作业过程中存在不能对养殖污水进行加温，沼气生产效率低，不便使用，且不能在结构内部提供可靠的减压结构，不安全不可靠，且不利于沼气集中排放的问题。
为实现上述目的，本实用新型提供如下技术方案：一种农村养殖污水沼气化处理池，包括池体壳体，所述池体壳体的一侧安装有加热机构；所述池体壳体位于所述加热机构的内部安装有减压机构，所述减压机构包括支撑块、反应槽、密封层、减压气囊、连接管以及连接口，所述反应槽开设在所述支撑块的一侧，所述连接管设置在所述支撑块位于所述反应槽的一侧，所述连接口的一端粘接在所述密封层的一侧，所述减压气囊粘接在所述连接口远离所述密封层的一端。
进一步的，所述密封层上均匀开设有孔，且孔的数量与所述减压气囊的数量相同，所述减压气囊为橡胶气囊布或者尼龙气囊布两者之中的任意一个。
进一步的，所述支撑块上设置有坡度，所述反应槽的数量有三个，三个所述反应槽通过所述连接管相互连接，三个所述反应槽的大小以及形状均相同。
进一步的，所述加热机构包括电源机构、独立开关按钮、加热片以及防护层，所述独立开关按钮与所述电源机构通过导线电连接，所述加热片与所述电源机构和所述独立开关按钮通过导线电连接，所述防护层用于保护所述加热片。
进一步的，所述加热片为恒温橡胶加热片，所述加热片的表面设置有坡度，所述电源机构用于为所述加热片供电，所述加热片的表面开设有槽，且槽的方向与所述加热片铺设的方向相平行，所述电源机构为锂电池或者蓄电池中的任意一种，所述电源机构上设置有充电接口。
进一步的，所述池体壳体包括壳体、限位块、排出管、排气管以及收集管，所述限位块安装在所述壳体上，所述排出管安装在所述壳体的一侧，所述排气管安装在所述壳体位于所述排出管的一侧，所述收集管安装在所述壳体位于所述排气管的一侧，所述限位块的数量有两个，两个所述限位块对称安装在所述壳体上。
进一步的，所述加热片通过防护层安装在所述壳体靠近所述收集管的一侧，所述电源机构安装在所述壳体靠近所述收集管的一侧，所述独立开关按钮安装在所述壳体靠近所述电源机构的一侧，所述密封层粘接在所述壳体内部。
与现有技术相比，本实用新型的有益效果是：
(1)本实用新型通过设置有池体壳体和加热机构，能够对养殖污水进行预热加温，提高沼气生产效率，方便使用，通过收集管与外部养殖污水管相连，将养殖污水注入到壳体内部的加热片上，通过独立开关按钮让电源机构为加热片供电，对养殖污水进行预热加温，提高沼气生产效率，从而解决不能对养殖污水进行加温，沼气生产效率低，不便使用的问题；
(2)本实用新型通过设置有减压机构，能够在结构内部形成稳定的减压结构，安全可靠，方便沼气集中排放，通过支撑块上的反应槽，让养殖污水在壳体内部充分混合，加快沼气生产，配合密封层让沼气尽快速集中，通过减压气囊和连接口，让沼气进入减压气囊中，将减压气囊撑起，为壳体内部进行减压，安全可靠，便于操作，从而解决不能在结构内部提供可靠的减压结构，不安全不可靠，且不利于沼气集中排放的问题。
（发明人：任南琪;王爱杰;王旭;路璐;冯萧驰）
