申请日2021.05.14
公开（公告）日2021.08.06
IPC分类号B01D29/03; B01D29/52; B01D29/96; B01D35/30
摘要
本发明公开了一种污水中悬浮物循环清除设备，包括污水通道和设置在污水通道内部的悬浮物清理组件，污水通道为污水渠，且其渠体的流通截面呈矩形，且污水通道的侧壁上转动安装有第一传动辊轴、第二传动辊轴、第三传动辊轴和第五传动辊轴，悬浮物清理组件有传动皮带和过滤组件组合构成；通过设置由污水通道和悬浮物清理组件组合构成的污水悬浮物循环清除设备，并通过将悬浮物清理组件设置成由传动皮带和过滤组件组合构成，并通过将过滤组件可拆卸式安装在传动皮带上，并通过传动辊轴组对传动皮带进行驱动，从而实现传动皮带的循环运动，从而让工作人员再对悬浮物清理组件进行清理更换时，可以保持其装置持续运行，从而保证其装置的整体处理效率。
权利要求书

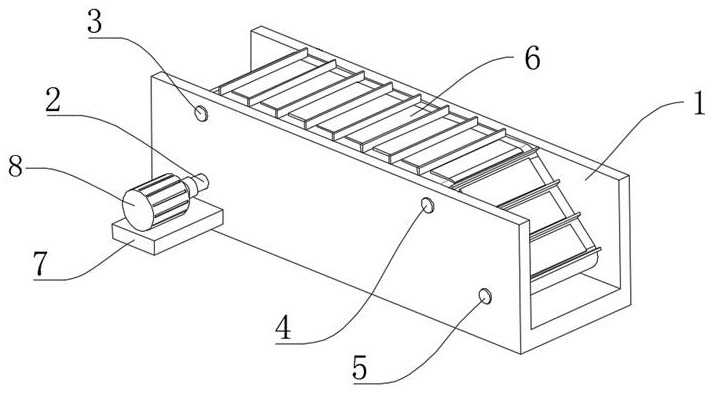

1.一种污水中悬浮物循环清除设备，包括污水通道（1）和设置在污水通道（1）内部的悬浮物清理组件（6），其特征在于：所述污水通道（1）为污水渠，且其渠体的流通截面呈矩形，且污水通道（1）的侧壁上转动安装有第一传动辊轴（2）、第二传动辊轴（3）、第三传动辊轴（4）和第五传动辊轴（5），所述悬浮物清理组件（6）有传动皮带（13）和过滤组件（14）组合构成，所述传动皮带（13）为传动设置在第一传动辊轴（2）、第二传动辊轴（3）、第三传动辊轴（4）和第五传动辊轴（5）上，所述第二传动辊轴（3）为通过电机支架（7）上的驱动电机（8）进行驱动。
2.根据权利要求1所述的一种污水中悬浮物循环清除设备，其特征在于：所述第一传动辊轴（2）由辊轴体（9）和转杆（10）组合构成，所述辊轴体（9）的两端开设有第一啮合齿（11），所述传动皮带（13）内侧面的前后端均一体成型有第二啮合齿（23）。
3.根据权利要求2所述的一种污水中悬浮物循环清除设备，其特征在于：所述第一啮合齿（11）的设置位置与第二啮合齿（23）的设置位置相对应，且其第一啮合齿（11）与第二啮合齿（23）之间为相啮合设置。
4.根据权利要求2所述的一种污水中悬浮物循环清除设备，其特征在于：所述第一传动辊轴（2）为通过其上的转杆（10）转动安装在污水通道（1）侧壁上的密封轴承之中，所述第二传动辊轴（3）、第三传动辊轴（4）、第五传动辊轴（5）与第一传动辊轴（2）的结构相同，且其四者的转杆（10）上均安装有传动链轮（12），且其四个传动链轮（12）之间为通过传动链条进行传动连接。
5.根据权利要求1所述的一种污水中悬浮物循环清除设备，其特征在于：所述传动皮带（13）的带体上开设有矩形槽（15），且其槽口的侧边开设有密封槽（22），所述传动皮带（13）上位于密封槽（22）的两侧嵌入设置有螺纹衬套（16），且过滤组件（14）的设置位置与矩形槽（15）的位置相对应。
6.根据权利要求5所述的一种污水中悬浮物循环清除设备，其特征在于：所述过滤组件（14）由边框（18）和过滤网（19）组合构成，所述边框（18）为橡胶材质，且其边框（18）的边角位置开设有安装孔（20），所述安装孔（20）的位置与螺纹衬套（16）的位置相对应，且边框（18）为通过定位螺丝固定安装在螺纹衬套（16）上。
7.根据权利要求6所述的一种污水中悬浮物循环清除设备，其特征在于：所述边框（18）的内侧面一体成型有密封凸起（21），所述密封凸起（21）的设置位置与传动皮带（13）上密封槽（22）的设置位置相对应，且密封凸起（21）为卡合设置在密封槽（22）之中。
8.根据权利要求7所述的一种污水中悬浮物循环清除设备，其特征在于：所述密封凸起（21）的截面形状呈等腰梯形，所述密封槽（22）的截面尺寸与密封凸起（21）的截面尺寸相吻合。
9.根据权利要求1所述的一种污水中悬浮物循环清除设备，其特征在于：所述传动皮带（13）的外侧表面一体成型有挡板（17），所述传动皮带（13）在运动至污水通道（1）底部时，其挡板（17）的下侧边与污水通道（1）的底面为相贴合设置，且挡板（17）与过滤组件（14）之间为交错设置，且污水通道（1）中污水高度不得超过污水通道（1）深度的三分之二，且传动皮带（13）朝向污水源的一侧为呈四十五度倾斜角进行设置。
10.根据权利要求1所述的一种污水中悬浮物循环清除设备，其特征在于：所述驱动电机（8）为步进电机，且驱动电机（8）为通过PLC控制模块进行控制驱动，且传动皮带（13）在驱动电机（8）的单次驱动下，其运动距离值与挡板（17）的间距值相吻合。
说明书
一种污水中悬浮物循环清除设备
技术领域
本发明涉及污水处理相关技术领域，具体为一种污水中悬浮物循环清除设备。
背景技术
悬浮物是指悬浮在水中的固体物质，包括不溶于水中的无机物、有机物及泥砂、黏土、微生物等。水中悬浮物含量是衡量水污染程度的指标之一。悬浮物是造成水浑浊的主要原因。水体中的有机悬浮物沉积后易厌氧发酵，使水质恶化。我国污水综合排放标准分3级，规定了污水和废水中悬浮物的最高允许排放浓度，而污水中悬浮物的去除通常都是采用沉淀及过滤相结合的方式进行去除，但是传统过滤装置中当需要对过滤网进行更换的时候，需要对过滤装置整体进行停止才能对装置中的滤网结构进行更换，从而影响到装置的整体工作效率。
发明内容
本发明的目的在于提供一种污水中悬浮物循环清除设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种污水中悬浮物循环清除设备，包括污水通道和设置在污水通道内部的悬浮物清理组件，所述污水通道为污水渠，且其渠体的流通截面呈矩形，且污水通道的侧壁上转动安装有第一传动辊轴、第二传动辊轴、第三传动辊轴和第五传动辊轴，所述悬浮物清理组件有传动皮带和过滤组件组合构成，所述传动皮带为传动设置在第一传动辊轴、第二传动辊轴、第三传动辊轴和第五传动辊轴上，所述第二传动辊轴为通过电机支架上的驱动电机进行驱动。
优选的，所述第一传动辊轴由辊轴体和转杆组合构成，所述辊轴体的两端开设有第一啮合齿，所述传动皮带内侧面的前后端均一体成型有第二啮合齿。
优选的，所述第一啮合齿的设置位置与第二啮合齿的设置位置相对应，且其第一啮合齿与第二啮合齿之间为相啮合设置。
优选的，所述第一传动辊轴为通过其上的转杆转动安装在污水通道侧壁上的密封轴承之中，所述第二传动辊轴、第三传动辊轴、第五传动辊轴与第一传动辊轴的结构相同，且其四者的转杆上均安装有传动链轮，且其四个传动链轮之间为通过传动链条进行传动连接。
优选的，所述传动皮带的带体上开设有矩形槽，且其槽口的侧边开设有密封槽，所述传动皮带上位于密封槽的两侧嵌入设置有螺纹衬套，且过滤组件的设置位置与矩形槽的位置相对应。
优选的，所述过滤组件由边框和过滤网组合构成，所述边框为橡胶材质，且其边框的边角位置开设有安装孔，所述安装孔的位置与螺纹衬套的位置相对应，且边框为通过定位螺丝固定安装在螺纹衬套上。
优选的，所述边框的内侧面一体成型有密封凸起，所述密封凸起的设置位置与传动皮带上密封槽的设置位置相对应，且密封凸起为卡合设置在密封槽之中。
优选的，所述密封凸起的截面形状呈等腰梯形，所述密封槽的截面尺寸与密封凸起的截面尺寸相吻合。
优选的，所述传动皮带的外侧表面一体成型有挡板，所述传动皮带在运动至污水通道底部时，其挡板的下侧边与污水通道的底面为相贴合设置，且挡板与过滤组件之间为交错设置，且污水通道中污水高度不得超过污水通道深度的三分之二，且传动皮带朝向污水源的一侧为呈四十五度倾斜角进行设置。
优选的，所述驱动电机为步进电机，且驱动电机为通过PLC控制模块进行控制驱动，且传动皮带在驱动电机的单次驱动下，其运动距离值与挡板的间距值相吻合。
与现有技术相比，本发明的有益效果是：
1.通过设置由污水通道和悬浮物清理组件组合构成的污水悬浮物循环清除设备，并通过将悬浮物清理组件设置成由传动皮带和过滤组件组合构成，并通过将过滤组件可拆卸式安装在传动皮带上，并通过传动辊轴组对传动皮带进行驱动，从而实现传动皮带的循环运动，从而让工作人员再对悬浮物清理组件进行清理更换时，可以保持其装置持续运行，从而保证其装置的整体处理效率；
2.并通过在第一传动辊轴的辊轴体两端开设第一啮合齿，并在传动皮带内侧面设置第二啮合齿，从而通过第一啮合齿和第二啮合齿之间的相互啮合作用，从而提高其装置整体的传动稳定性；
3.并通过在传动皮带上开设密封槽，并在边框的内侧面一体成型有密封凸起，并通过将密封槽和密封凸起的截面均设置成等腰梯形，从而通过密封槽和密封凸起的作用提高边框的安装稳定性。
（发明人：谢东;李明亮;迟向东）
