申请日2020.11.26
公开（公告）日2021.08.06
IPC分类号C02F9/14
摘要
本实用新型涉及污水净化技术领域，且公开了一种高活性生物床污水处理集约化设备，包括入料池、一号连接泵和二号连接泵，其特征在于：所述入料池的左侧连通有入料管，所述入料池的正面固定安装有一号沉淀池，所述入料池的正面与一号沉淀池的背面连通有过滤网，所述一号沉淀池的右侧固定安装有厌氧过滤池,该高活性生物床污水处理集约化设备,把污水从入料管引入入料池，滤网对污水进行初步过滤污水进入一号沉淀池中，污水中杂质在沉淀之后流入厌氧过滤池，加热装置对污水进行加热，增加了净化装置和污水的相对流动，通过控制水温调节微生物的活性，微生物附着盘的外壳是特殊材料，微生物不会从生物附着盘中脱离。
权利要求书

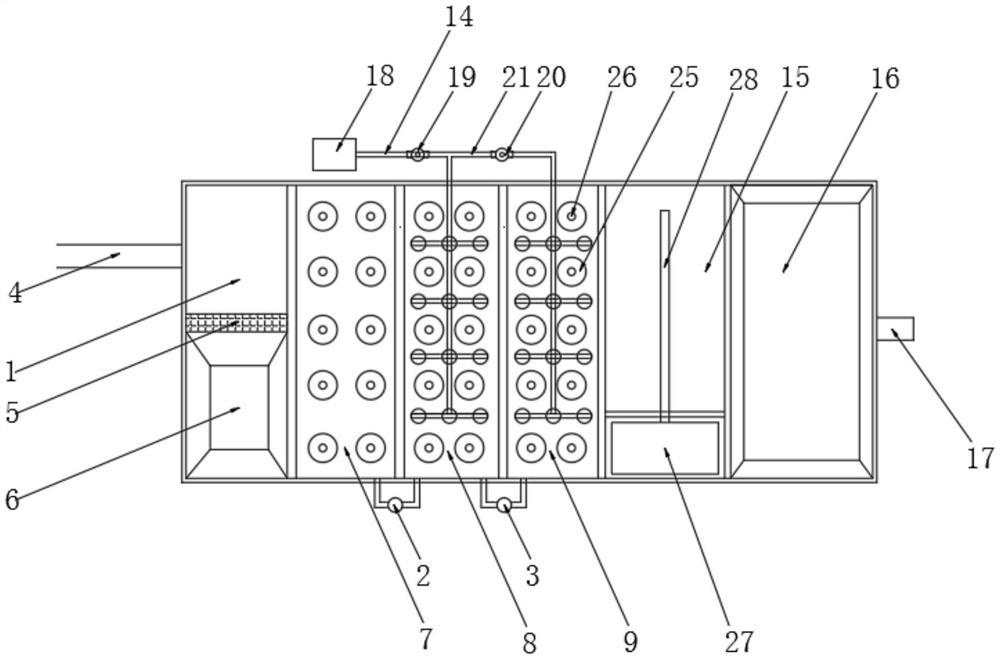

1.一种高活性生物床污水处理集约化设备，包括入料池(1)、一号连接泵(2)和二号连接泵(3)，其特征在于：所述入料池(1)的左侧连通有入料管(4)，所述入料池(1)的正面固定安装有一号沉淀池(6)，所述入料池(1)的正面与一号沉淀池(6)的背面均固定安装有过滤网(5)，所述一号沉淀池(6)的右侧固定安装有厌氧过滤池(7)，所述厌氧过滤池(7)的右侧固定安装有缺氧过滤池(8)，所述厌氧过滤池(7)正面的底部与缺氧过滤池(8)正面的底部通过一号连接泵(2)连通，所述缺氧过滤池(8)的右侧固定安装有好氧过滤池(9)，所述缺氧过滤池(8)正面的底部与好氧过滤池(9)正面的底部通过二号连接泵(3)连通，所述厌氧过滤池(7)、缺氧过滤池(8)和好氧过滤池(9)的顶部均开设有单向气孔(10)，所述厌氧过滤池(7)、缺氧过滤池(8)和好氧过滤池(9)的顶部均固定安装有水温检测器(11)，所述厌氧过滤池(7)的底部固定安装有加热装置(12)，所述缺氧过滤池(8)和好氧过滤池(9)背面的底部均连通有曝气装置(13)，所述厌氧过滤池(7)、缺氧过滤池(8)和好氧过滤池(9)内腔的顶部均固定安装有净化装置(14)，所述好氧过滤池(9)的右侧固定安装有消毒池(15)，所述消毒池(15)的右侧固定安装有除臭池(16)，所述除臭池(16)的底部开设有出水孔(17)。
2.根据权利要求1所述的一种高活性生物床污水处理集约化设备，其特征在于：所述曝气装置(13)包括风机箱(18)，所述风机箱(18)的右侧连通有连通管(21)，所述连通管(21)的外表面固定安装有一号阀门(19)，所述连通管(21)的外表面且位于一号阀门(19)的右方固定安装有二号阀门(20)，所述连通管(21)的顶端且位于缺氧过滤池(8)和好氧过滤池(9)的内部开设有出气孔(22)。
3.根据权利要求1所述的一种高活性生物床污水处理集约化设备，其特征在于：所述加热装置(12)包括加热块(23)和电热铁(24)，所述加热块(23)的顶部与电热铁(24)的底部固定安装，所述电热铁(24)的顶部贯穿厌氧过滤池(7)并延伸至厌氧过滤池(7)的内部。
4.根据权利要求1所述的一种高活性生物床污水处理集约化设备，其特征在于：所述净化装置(14)包括限位杆(26)，所述厌氧过滤池(7)的内腔固定安装有生物床(25)，所述限位杆(26)的底部和生物床(25)内腔的顶部固定连接。
5.根据权利要求1所述的一种高活性生物床污水处理集约化设备，其特征在于：所述消毒池(15)的内腔固定安装有消毒装置(27)，所述消毒装置(27)的背面固定安装有消毒杆(28)。
6.根据权利要求4所述的一种高活性生物床污水处理集约化设备，其特征在于：所述生物床(25)的形状为圆柱型，所述生物床(25)的内部固定安装有生物附着盘(29)。
说明书
一种高活性生物床污水处理集约化设备
技术领域
本实用新型涉及污水净化技术领域，具体为一种高活性生物床污水处理集约化设备。
背景技术
污水处理使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有的高活性生物床污水处理集约化设备在进行使用时，污水处理设备进行的污水处理效率较差，污水处理设备需要占用大量空间，降低了空间利用效率，二次沉淀会产生二次污染，不利于处理后水源使用者的身体健康。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种高活性生物床污水处理集约化设备，具备污水处理设备的占地面积小，且可以提高污水处理的效率，不需要进行二次沉淀等优点，解决了污水处理设备占地面积大，污水处理的效率低，二次沉淀会产生污染的问题。
(二)技术方案
为解决上述技术问题，本实用新型提供如下技术方案：一种高活性生物床污水处理集约化设备，包括入料池、一号连接泵和二号连接泵，其特征在于：所述入料池的左侧连通有入料管，所述入料池的正面固定安装有一号沉淀池，所述入料池的正面与一号沉淀池的背面均固定安装有过滤网，所述一号沉淀池的右侧固定安装有厌氧过滤池，所述厌氧过滤池的右侧固定安装有缺氧过滤池，所述厌氧过滤池正面的底部与缺氧过滤池正面的底部通过一号连接泵连通，所述缺氧过滤池的右侧固定安装有好氧过滤池，所述缺氧过滤池正面的底部与好氧过滤池正面的底部通过二号连接泵连通，所述厌氧过滤池、缺氧过滤池和好氧过滤池的顶部均开设有单向气孔，所述厌氧过滤池、缺氧过滤池和好氧过滤池的顶部均固定安装有水温检测器，所述厌氧过滤池的底部固定安装有加热装置，所述缺氧过滤池和好氧过滤池背面的底部均连通有曝气装置，所述厌氧过滤池、缺氧过滤池和好氧过滤池内腔的顶部均固定安装有净化装置，所述好氧过滤池的右侧固定安装有消毒池，所述消毒池的右侧固定安装有除臭池，所述除臭池的底部开设有出水孔。
优选的，所述曝气装置包括风机箱，所述风机箱的右侧连通有连通管，所述连通管的外表面固定安装有一号阀门，所述连通管的外表面且位于一号阀门的右方固定安装有二号阀门，所述连通管的顶端且位于缺氧过滤池和好氧过滤池的内部开设有出气孔。
优选的，所述加热装置包括加热块和电热铁，所述加热块的顶部与电热铁的底部固定安装，所述电热铁的顶部贯穿厌氧过滤池并延伸至厌氧过滤池的内部。
优选的，所述净化装置包括限位杆，所述厌氧过滤池的内腔固定安装有生物床，所述限位杆的底部和生物床内腔的顶部固定连接。
优选的，所述消毒池的内腔固定安装有消毒装置，所述消毒装置的背面固定安装有消毒杆。
优选的，所述生物床的形状为圆柱型，所述生物床的内部固定安装有生物附着盘。
(三)有益效果
与现有技术相比，本实用新型提供了一种高活性生物床污水处理集约化设备，具备以下有益效果：该高活性生物床污水处理集约化设备可通过把污水从入料管引入入料池，滤网对污水进行初步过滤污水进入一号沉淀池中，污水中杂质在沉淀之后流入厌氧过滤池，加热装置对污水进行加热，增加了净化装置和污水的相对流动，通过控制水温调节微生物的活性，微生物附着盘的外壳是特殊材料，微生物不会从生物附着盘中脱离，厌氧过滤池顶部开设有单向气孔，单向气孔旁边安装有的水温检测器，污水在厌氧过滤池进入缺氧过滤池，缺氧过滤池需要的氧气从曝气装置进入生物床，污水通进入好氧过滤池过滤之后流入消毒池进行消毒处理，消毒杆使消毒装置的消毒效率提高，污水进入除臭池进行最后的除臭处理之后从出水口流出。
1、该高活性生物床污水处理集约化设备，通过在过滤池底部设置加热装置，在过滤池中产生温度差，从而促进水流动，增加了过滤的效率，通过控制水温，进一步调节水温，提高微生物活性，提高了过滤的效率。
2、该高活性生物床污水处理集约化设备，通过在过滤池中设置微生物专用的生物床，使水和微生所需物质可以进入生物床，微生物不会离开生物床，使微生物不用附着在活性污泥上，从而不需要进行二次沉淀池的沉淀，简化了净化步骤，提高了净化效率。
（发明人：凌晓;凌雯）
