申请日2018.07.21
公开(公告)日2018.11.16
IPC分类号B65F1/00; B65F1/16
摘要
本发明公开了一种可以存储排放生活污水废水的垃圾桶,包括底座，所述底座上固定安装有装置主体，所述底座上对称安装有可回收垃圾桶外壳和不可回收垃圾桶外壳，且可回收垃圾桶外壳和不可回收垃圾桶外壳分别位于装置主体的两侧，所述底座上对称安装有两个废水储存皿，所述装置主体的顶端安装有滚轴，所述滚轴上套装有垃圾桶盖。本发明具有结构简单，垃圾回收倾倒垃圾车时，操作简单方便，回收人员可站立操作，节省体力，提高工作效率，并对生活、户外饮用废水具有储存排放功能，减少生活污水废水对土壤的破坏，防止废水污水产生的异味四处扩散污染空气。
权利要求书

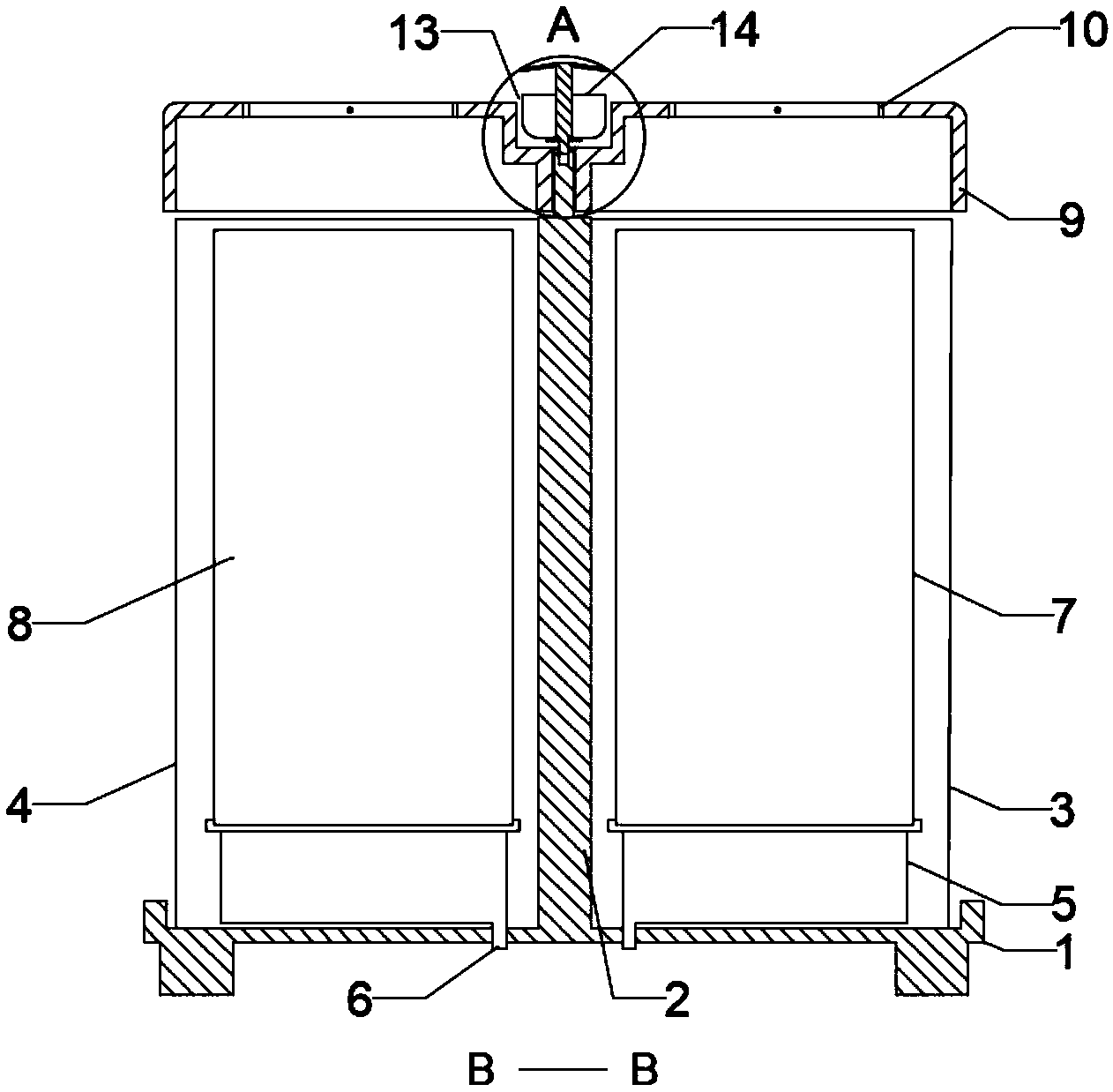

1.一种可以存储排放生活污水废水的垃圾桶，包括底座(1)，其特征在于：所述底座(1)上固定安装有装置主体(2)，所述底座(1)上对称安装有可回收垃圾桶外壳(3)和不可回收垃圾桶外壳(4)，且可回收垃圾桶外壳(3)和不可回收垃圾桶外壳(4)分别位于装置主体(2)的两侧，所述底座(1)上对称安装有两个废水储存皿(5)，所述装置主体(2)的顶端安装有滚轴(17)，所述滚轴(17)上套装有垃圾桶盖(9)，所述垃圾桶盖(9)的顶壁上对称开设有两个盖板口(10)，每个所述盖板口(10)的内部均安装有铁杆(11)，所述铁杆(11)上活动套装有可旋转盖板(12)。
2.根据权利要求1所述的一种可以存储排放生活污水废水的垃圾桶，其特征在于：两个所述废水储存皿(5)分别放置在可回收垃圾桶外壳(3)和不可回收垃圾桶外壳(4)的内部，两个所述废水储存皿(5)的顶端分别设有可回收垃圾桶(7)和不可回收垃圾桶(8)，且可回收垃圾桶(7)放置在可回收垃圾桶外壳(3)内，不可回收垃圾桶(8)放置在不可回收垃圾桶外壳(4)内。
3.根据权利要求1所述的一种可以存储排放生活污水废水的垃圾桶，其特征在于：所述垃圾桶盖(9)的顶壁上开设有烟灰缸槽(13)，所述烟灰缸槽(13)内部安装有烟灰缸(14)，所述烟灰缸(14)的底壁固定连接有铁块(20)，所述烟灰缸(14)底壁上和铁块(20)上均开设有圆孔，所述滚轴(17)的顶端开设有螺纹孔(16)，所述螺纹孔(16)的内部螺纹连接有螺纹杆(18)，且螺纹杆(18)通过烟灰缸(14)和铁块(20)上所开设的圆孔，所述螺纹杆(18)的顶端安装有烟灰缸盖(15)。
4.根据权利要求1所述的一种可以存储排放生活污水废水的垃圾桶，其特征在于：所述垃圾桶盖(9)两侧的外侧壁上均开设有凹槽(19)，两个所述废水储存皿(5)的底壁上均安装有排放管(6)。
5.根据权利要求1所述的一种可以存储排放生活污水废水的垃圾桶，其特征在于：所述可回收垃圾桶(7)和不可回收垃圾桶(8)均为方筒状，且可回收垃圾桶(7)和不可回收垃圾桶(8)底部开设有多个圆孔。
6.根据权利要求1所述的一种可以存储排放生活污水废水的垃圾桶，其特征在于：所述可回收垃圾桶(7)、不可回收垃圾桶(8)以及两个废水储存皿(5)均采用不锈钢材质制成。
说明书
一种可以存储排放生活污水废水的垃圾桶
技术领域
本发明涉及环境保护领域，尤其涉及一种可以存储排放生活污水废水的垃圾桶。
背景技术
垃圾桶，又名废物箱或垃圾箱，就是装放垃圾的地方。垃圾桶多数以金属或塑胶制成，用时放入塑料袋，垃圾便可扎起袋丢掉。多数垃圾桶都有盖以防垃圾的异味四散，并且可以回收一些可再次使用的生活废品。
现有户外垃圾桶多数为分类垃圾桶，对垃圾进行分类处理，有利于垃圾的再回收，但是现有户外垃圾桶多数只考虑固体垃圾的回收，往往忽略液体垃圾的回收和排放，并且现有户外分类垃圾桶多数采用在侧边开有取放垃圾桶的门卡，清除垃圾桶内垃圾时，需要弯腰下蹲，消耗操作人员体力，另外通常垃圾桶上设置烟灰缸，但却没有设置保护罩，在雨天或者大风季节，烟灰缸内的烟灰或烟头会被雨或者大风再次卷入到空气中，会对环境造成二次污染，需对此进行改进。
发明内容
本发明的目的是为了解决现有技术中户外垃圾桶垃圾倾倒程序繁琐，烟灰烟头放入烟灰缸里再次乱飞以及现有垃圾桶没有废水排放装置的问题，而提出的一种可以存储排放生活污水废水的垃圾桶。
为了实现上述目的，本发明采用了如下技术方案：
一种可以存储排放生活污水废水的垃圾桶，包括底座，所述底座上固定安装有装置主体，所述底座上对称安装有可回收垃圾桶外壳和不可回收垃圾桶外壳，且可回收垃圾桶外壳和不可回收垃圾桶外壳分别位于装置主体的两侧，所述底座上对称安装有两个废水储存皿，所述装置主体的顶端安装有滚轴，所述滚轴上套装有垃圾桶盖，所述垃圾桶盖的顶壁上对称开设有两个盖板口，每个所述盖板口的内部均安装有铁杆，所述铁杆上活动套装有可旋转盖板。
优选地，两个所述废水储存皿分别放置在可回收垃圾桶外壳和不可回收垃圾桶外壳的内部，两个所述废水储存皿的顶端分别设有可回收垃圾桶和不可回收垃圾桶，且可回收垃圾桶放置在可回收垃圾桶外壳内，不可回收垃圾桶放置在不可回收垃圾桶外壳内。
优选地，所述垃圾桶盖的顶壁上开设有烟灰缸槽，所述烟灰缸槽内部安装有烟灰缸，所述烟灰缸的底壁固定连接有铁块，所述烟灰缸底壁上和铁块上均开设有圆孔，所述滚轴的顶端开设有螺纹孔，所述螺纹孔的内部螺纹连接有螺纹杆，且螺纹杆通过烟灰缸和铁块上所开设的圆孔，所述螺纹杆的顶端安装有烟灰缸盖。
优选地，所述垃圾桶盖两侧的外侧壁上均开设有凹槽，两个所述废水储存皿的底壁上均安装有排放管。
优选地，所述可回收垃圾桶和不可回收垃圾桶均为方筒状，且可回收垃圾桶和不可回收垃圾桶底部开设有多个圆孔。
优选地，所述可回收垃圾桶、不可回收垃圾桶以及两个废水储存皿均采用不锈钢材质制成。
与现有技术相比，本发明的有益效果为：
1、本发明具有对生活、户外饮用废水的储存排放，减少生活污水废水对土壤地质的破坏，防止废水污水产生的异味四处扩散污染空气;
2、本发明具有结构简单，垃圾回收倾倒垃圾车时，操作简单方便，回收人员可站立操作，节省体力，提高工作效率;
3、本发明在烟灰缸上设有烟灰缸盖，可有效防止烟灰缸中的烟灰或烟头在风力的作用下再次进入空气中，减少环境污染，保护环境更有效。
