申请日2018.07.21
公开(公告)日2018.10.02
IPC分类号C02F9/02; C02F101/14
摘要
本发明公开了一种萤石生产用清洗废水多级处理装置，包括箱体，所述箱体的底部固定连接有底座，所述箱体的顶部固定连接有电机箱，所述电机箱的内腔固定连接有电机，所述电机的输出轴固定连接有搅拌杆，所述箱体的顶部固定连接有搅拌箱，所述搅拌箱位于电机箱的左侧。本发明通过箱体、电机、搅拌杆、过滤网、齿轮、齿板、滑轮、连接杆、楔形块、连接板、活性炭过滤网和沉淀池的配合使用，解决了现有的萤石生产用清洗废水处理装置不方便使用的问题，该处理装置具备方便使用的优点，废水处理方法有效，方便使用者控制废水的流量，避免了废水处理不够理想的情况，方便使用者使用，提高了该处理装置的工作效率。
权利要求书
1.一种萤石生产用清洗废水多级处理装置，包括箱体(1)，其特征在于：所述箱体(1)的底部固定连接有底座(2)，所述箱体(1)的顶部固定连接有电机箱(3)，所述电机箱(3)的内腔固定连接有电机(4)，所述电机(4)的输出轴固定连接有搅拌杆(5)，所述箱体(1)的顶部固定连接有搅拌箱(6)，所述搅拌箱(6)位于电机箱(3)的左侧，所述搅拌杆(5)的左端贯穿至搅拌箱(6)的内腔并与搅拌箱(6)活动连接，所述搅拌箱(6)的顶部连通有进料斗(7)，所述进料斗(7)的内腔设置有过滤网(8)，所述箱体(1)左侧的顶部固定连接有水泵箱(9)，所述水泵箱(9)内腔的底部固定连接有水泵(10)，所述水泵(10)的进水口连通有进水管(11)，所述进水管(11)的右端与搅拌箱(6)连通，所述水泵(10)的出水口连通有出水管(12)，所述出水管(12)的右端贯穿至箱体(1)的内腔，所述箱体(1)的左侧固定连接有工作箱(14)，所述工作箱(14)位于水泵箱(9)的底部，所述工作箱(14)的后侧贯穿设置有旋转杆(16)，所述旋转杆(16)的前侧固定连接有齿轮(17)，所述工作箱(14)的内腔固定连接有限位杆(18)，所述限位杆(18)的表面套设有齿板(19)，所述齿板(19)与齿轮(17)啮合，所述齿板(19)的右侧固定连接有滑轮架(20)，所述滑轮架(20)的内腔通过转轴活动连接有滑轮(21)，所述工作箱(14)的右侧固定连接有支撑杆(22)，所述支撑杆(22)的后侧通过转轴活动连接有连接杆(23)，所述连接杆(23)左侧的顶部和底部均固定连接有楔形块(24)，所述楔形块(24)与滑轮(21)相适配，所述连接杆(23)后侧的顶部和底部均通过转轴活动连接有连接板(25)，所述连接板(25)的右侧贯穿至箱体(1)的内腔，所述箱体(1)内腔的右侧开设有凹槽(26)，所述凹槽(26)的数量为两个，所述凹槽(26)与连接板(25)相适配，所述箱体(1)的内腔设置有活性炭过滤网(27)，所述活性炭过滤网(27)位于两个连接板(25)之间，所述箱体(1)内腔的底部设置有沉淀池(28)，所述沉淀池(28)的右侧连通有出料管(29)，所述出料管(29)的右端贯穿至箱体(1)的右侧，所述出料管(29)的表面套设有阀门(30)。
2.根据权利要求1所述的一种萤石生产用清洗废水多级处理装置，其特征在于：所述限位杆(18)表面的顶部和底部均套设有弹簧(31)，所述弹簧(31)远离齿板(19)的一端与工作箱(14)固定连接，所述弹簧(31)靠近齿板(19)的一端与齿板(19)固定连接。
3.根据权利要求1所述的一种萤石生产用清洗废水多级处理装置，其特征在于：所述电机箱(3)的右侧开设有散热孔(32)，所述散热孔(32)的总数量为两个。
4.根据权利要求1所述的一种萤石生产用清洗废水多级处理装置，其特征在于：所述底座(2)底部的两侧均固定连接有滚轮架(33)，所述滚轮架(33)的内腔通过转轴活动连接有滚轮(34)。
5.根据权利要求1所述的一种萤石生产用清洗废水多级处理装置，其特征在于：所述箱体(1)内腔的顶部固定连接有固定块(13)，所述固定块(13)的内壁与出水管(12)的表面固定连接。
6.根据权利要求1所述的一种萤石生产用清洗废水多级处理装置，其特征在于：所述连接板(25)的右端固定连接有密封垫(35)，所述密封垫(35)的厚度为四厘米。
7.根据权利要求1所述的一种萤石生产用清洗废水多级处理装置，其特征在于：所述旋转杆(16)的后侧固定连接有摇把(15)，所述摇把(15)位于工作箱(14)的后侧。
8.根据权利要求1所述的一种萤石生产用清洗废水多级处理装置，其特征在于：所述电机(4)的型号为Y180L-8，所述水泵(10)的型号为MD-15RM-230GS。
说明书
一种萤石生产用清洗废水多级处理装置
技术领域
本发明涉及萤石生产技术领域，具体为一种萤石生产用清洗废水多级处理装置。
背景技术
萤石又称氟石、氟石粉和萤石粉，是一种矿物，等轴晶系，其主要成分是氟化钙，含杂质较多，Ca常被Y和Ce等稀土元素替代，此外还含有少量的Fe2O3、SiO2和微量的Cl、O3、He等，自然界中的萤石常显鲜艳的颜色，部分可发出荧光。
现有的萤石生产用清洗废水处理装置不具有多级处理的功能，同时废水处理方法比较单一，不方便使用者控制废水的流量，导致对废水的处理不够理想，不方便使用者使用，降低了萤石生产用清洗废水处理装置的工作效率。
发明内容
本发明的目的在于提供一种萤石生产用清洗废水多级处理装置，具备方便使用的优点，解决了现有的萤石生产用清洗废水处理装置不方便使用的问题。

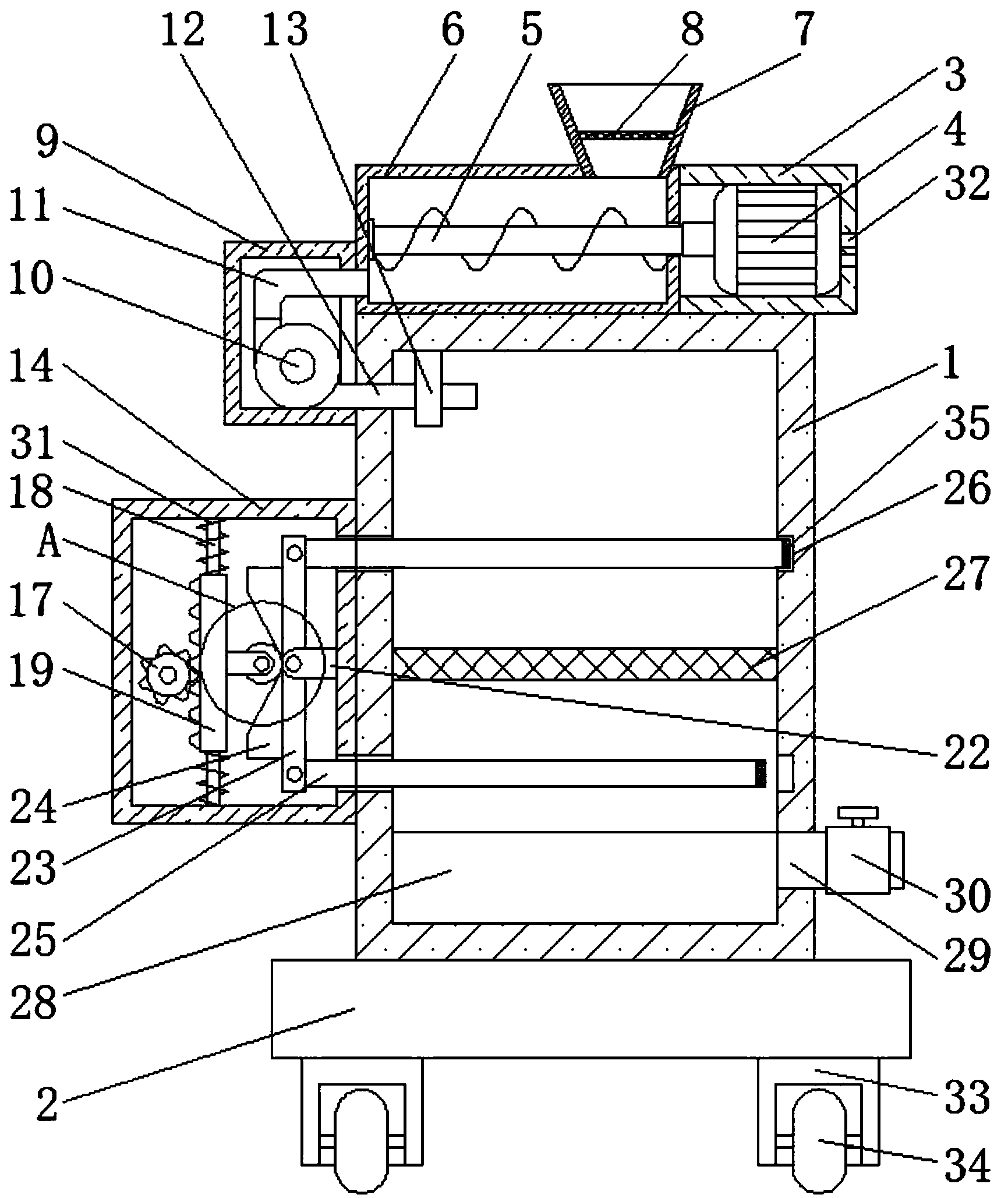

为实现上述目的，本发明提供如下技术方案：一种萤石生产用清洗废水多级处理装置，包括箱体，所述箱体的底部固定连接有底座，所述箱体的顶部固定连接有电机箱，所述电机箱的内腔固定连接有电机，所述电机的输出轴固定连接有搅拌杆，所述箱体的顶部固定连接有搅拌箱，所述搅拌箱位于电机箱的左侧，所述搅拌杆的左端贯穿至搅拌箱的内腔并与搅拌箱活动连接，所述搅拌箱的顶部连通有进料斗，所述进料斗的内腔设置有过滤网，所述箱体左侧的顶部固定连接有水泵箱，所述水泵箱内腔的底部固定连接有水泵，所述水泵的进水口连通有进水管，所述进水管的右端与搅拌箱连通，所述水泵的出水口连通有出水管，所述出水管的右端贯穿至箱体的内腔，所述箱体的左侧固定连接有工作箱，所述工作箱位于水泵箱的底部，所述工作箱的后侧贯穿设置有旋转杆，所述旋转杆的前侧固定连接有齿轮，所述工作箱的内腔固定连接有限位杆，所述限位杆的表面套设有齿板，所述齿板与齿轮啮合，所述齿板的右侧固定连接有滑轮架，所述滑轮架的内腔通过转轴活动连接有滑轮，所述工作箱的右侧固定连接有支撑杆，所述支撑杆的后侧通过转轴活动连接有连接杆，所述连接杆左侧的顶部和底部均固定连接有楔形块，所述楔形块与滑轮相适配，所述连接杆后侧的顶部和底部均通过转轴活动连接有连接板，所述连接板的右侧贯穿至箱体的内腔，所述箱体内腔的右侧开设有凹槽，所述凹槽的数量为两个，所述凹槽与连接板相适配，所述箱体的内腔设置有活性炭过滤网，所述活性炭过滤网位于两个连接板之间，所述箱体内腔的底部设置有沉淀池，所述沉淀池的右侧连通有出料管，所述出料管的右端贯穿至箱体的右侧，所述出料管的表面套设有阀门。
优选的，所述限位杆表面的顶部和底部均套设有弹簧，所述弹簧远离齿板的一端与工作箱固定连接，所述弹簧靠近齿板的一端与齿板固定连接。
优选的，所述电机箱的右侧开设有散热孔，所述散热孔的总数量为两个。
优选的，所述底座底部的两侧均固定连接有滚轮架，所述滚轮架的内腔通过转轴活动连接有滚轮。
优选的，所述箱体内腔的顶部固定连接有固定块，所述固定块的内壁与出水管的表面固定连接。
优选的，所述连接板的右端固定连接有密封垫，所述密封垫的厚度为四厘米。
优选的，所述旋转杆的后侧固定连接有摇把，所述摇把位于工作箱的后侧。
优选的，所述电机的型号为Y180L-8，所述水泵的型号为MD-15RM-230GS。
与现有技术相比，本发明的有益效果如下：
1、本发明通过箱体、电机、搅拌杆、过滤网、齿轮、齿板、滑轮、连接杆、楔形块、连接板、活性炭过滤网和沉淀池的配合使用，解决了现有的萤石生产用清洗废水处理装置不方便使用的问题，该处理装置具备方便使用的优点，废水处理方法有效，方便使用者控制废水的流量，避免了废水处理不够理想的情况，方便使用者使用，提高了该处理装置的工作效率。
2、本发明通过弹簧的设置，使得齿板在运动的过程中更加稳定，达到了对齿板缓冲的效果，通过散热孔的设置，使得电机箱与外界连通，进而能够对电机箱进行散热，达到了保护电机的效果，通过滚轮架和滚轮的配合使用，使该处理装置可以移动，增加了该处理装置的灵活性。
3、本发明通过固定块的设置，可以对出水管进行固定，避免了出水管损坏的情况，通过连接板的设置，避免了连接板漏水的情况，提高了连接板的密封效果，通过摇把的设置，方便使用者转动旋转杆，使得使用者转动摇把时更加省力。
