申请日2018.07.20
公开(公告)日2019.04.02
IPC分类号C02F9/14; C02F101/16
摘要
一种硝化液回流去除总氮的废水处理装置，它涉及废水处理技术领域。它包含调节池、厌氧池、反硝化池、曝气池、二沉池、排污管道、污泥池、污泥回流管道，所述调节池的出水口通过输送管道与厌氧池的进水口连通，所述厌氧池的出水口通过输送管道与反硝化池的进水口连通，所述反硝化池的出水口通过输送管道与曝气池的进水口连通，所述曝气池的出水口通过输送管道与二沉池的进水口连通，所述二沉池的出水口与排放水槽连通，二沉池的出泥口通过排污管道与污泥池连通，所述污泥回流管道一端与排污管道连通，污泥回流管道的另一端与反硝化池连通。它结构简单，设计合理，建设成本低，提高了缺氧池的反硝化效果，有效的提高了废水中总氮的去除率。
权利要求书
1.一种硝化液回流去除总氮的废水处理装置，其特征在于：它包含调节池(1)、厌氧池(2)、反硝化池(3)、曝气池(4)、二沉池(5)、排污管道(6)、污泥池(7)、污泥回流管道(8)，所述调节池(1)的出水口通过输送管道与厌氧池(2)的进水口连通，所述厌氧池(2)的出水口通过输送管道与反硝化池(3)的进水口连通，所述反硝化池(3)的出水口通过输送管道与曝气池(4)的进水口连通，所述曝气池(4)的出水口通过输送管道与二沉池(5)的进水口连通，所述二沉池(5)的出水口与排放水槽连通，二沉池(5)的出泥口通过排污管道(6)与污泥池(7)连通，所述污泥回流管道(8)一端与排污管道(6)连通，污泥回流管道(8)的另一端与反硝化池(3)连通。
2.根据权利要求1所述的一种硝化液回流去除总氮的废水处理装置，其特征在于：所述反硝化池(3)包含缺氧池(31)、搅拌设备(32)，所述缺氧池(31)内设置有搅拌设备(32)。
3.根据权利要求2所述的一种硝化液回流去除总氮的废水处理装置，其特征在于：所述搅拌设备(32)包含电机(321)、搅拌轴(322)、搅拌叶片(323)，所述电机(321)的输出端与搅拌轴(322)连接，所述搅拌轴(322)上设置有多个搅拌叶片(323)。
4.根据权利要求1所述的一种硝化液回流去除总氮的废水处理装置，其特征在于：所述污泥回流管道(8)上设置有污泥回流泵(9)，所述污泥回流泵(9)的入口端连接于排污管道(6)一侧的污泥回流管道(8)上，污泥回流泵(9)的出口端连接于反硝化池(3)一侧的污泥回流管道(8)上。
说明书
一种硝化液回流去除总氮的废水处理装置
技术领域
本实用新型涉及废水处理技术领域，具体涉及一种硝化液回流去除总氮的废水处理装置。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。
目前，生物处理仍然是有机废水处理的主流工艺。传统的废水生化脱氮系统包括调节池、厌氧池、曝气池、二沉池，废水依次经过上述池进行生化处理，上述的废水处理装置可实现部分总氮去除，但是排水标准低的企业所排放的废水中总氮浓度较高，传统的生物废水处理装置总氮处理的效果不理想，处理后的总氮容易超标。
实用新型内容
本实用新型的目的在于针对现有技术的缺陷和不足，提供一种硝化液回流去除总氮的废水处理装置，它能解决目前的生物废水处理装置总氮处理的效果不理想，处理后的总氮容易超标的缺陷。

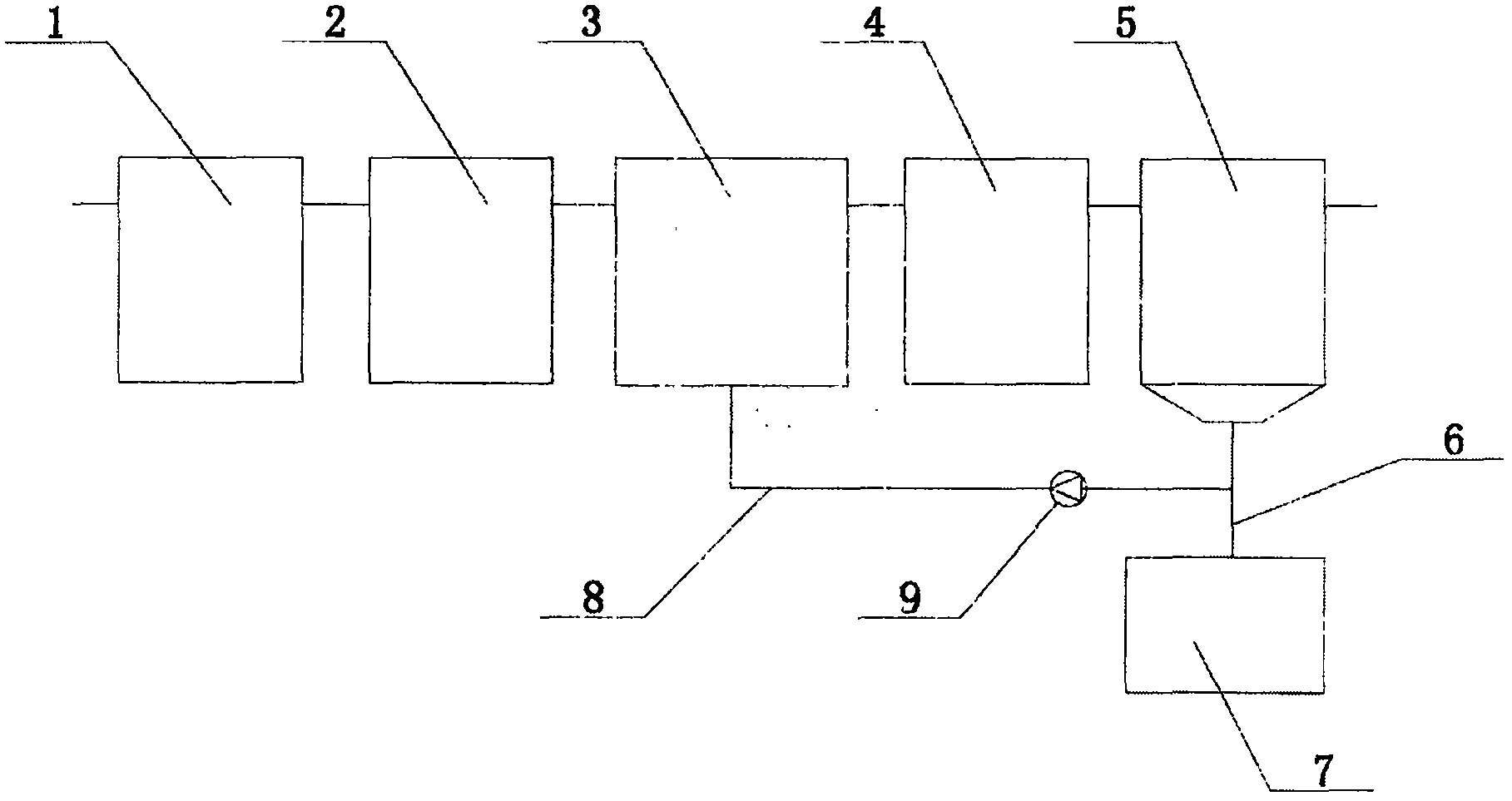

为实现上述目的，本实用新型采用以下技术方案是：它包含调节池1、厌氧池2、反硝化池3、曝气池4、二沉池5、排污管道6、污泥池7、污泥回流管道8，所述调节池1的出水口通过输送管道与厌氧池2的进水口连通，所述厌氧池2的出水口通过输送管道与反硝化池3的进水口连通，所述反硝化池3的出水口通过输送管道与曝气池4的进水口连通，所述曝气池4的出水口通过输送管道与二沉池5的进水口连通，所述二沉池5的出水口与排放水槽连通，二沉池5的出泥口通过排污管道6与污泥池7连通，所述污泥回流管道8一端与排污管道6连通，污泥回流管道8的另一端与反硝化池3连通。
进一步的，所述反硝化池3包含缺氧池31、搅拌设备32，所述缺氧池31内设置有搅拌设备32。
进一步的，所述搅拌设备32包含电机321、搅拌轴322、搅拌叶片323，所述电机321的输出端与搅拌轴322连接，所述搅拌轴322上设置有多个搅拌叶片323。
进一步的，所述污泥回流管道8上设置有污泥回流泵9，所述污泥回流泵9的入口端连接于排污管道6一侧的污泥回流管道8上，污泥回流泵9的出口端连接于反硝化池3一侧的污泥回流管道8上。
采用上述技术方案后，本实用新型有益效果为：它结构简单，设计合理，建设成本低，提供了良好的厌氧条件以分解有机氮，加强缺氧池中的泥水混合强度，利用二沉池中的泥适当补充碳源，提高了缺氧池的反硝化效果，有效的提高了废水中总氮的去除率。
