申请日2018.07.20
公开(公告)日2019.03.26
IPC分类号F16K1/00; F16K1/36; F16K27/02; F16K31/06
摘要
本实用新型提供了一种废水电磁阀及净水装置，属于阀门技术领域。废水电磁阀包括：阀体，形成有第一流水通道、进水管口和第一出水管口;第二流水通道，其与第一流水通道和第二出水管口相连通;第二流水通道内形成有节流孔结构;节流孔结构与第二端部之间限定为阀芯活动通道;电磁模块;阀芯组件能够在阀芯活动通道内移动，以阻断或导通第一流水通道;阀芯组件的朝向节流孔结构的第一端设有导流针体，导流针体插入节流孔结构内，且可随阀芯组件的移动在节流孔结构内进行移动。本实用新型提供的废水电磁阀可以利用导流针体触碰并清除生长在节流孔结构内的无机盐晶核，以避免节流孔结构内的无机盐晶核过多所造成的堵塞问题，保证了废水电磁阀的正常工作。
权利要求书
1.一种废水电磁阀，其特征在于，所述废水电磁阀包括：
阀体，所述阀体形成有第一流水通道、与所述第一流水通道相连通的进水管口和第一出水管口;第二流水通道，其第一端部与所述第一流水通道相连通，第二端部连通有第二出水管口;所述第二流水通道内形成有节流孔结构;所述节流孔结构与所述第二端部之间限定为阀芯活动通道;
电磁模块，设于所述阀体内;
阀芯组件，设于所述阀芯活动通道内，能够受所述电磁模块的电磁作用力在所述阀芯活动通道内移动，以阻断或导通所述第一流水通道;所述阀芯组件的朝向所述节流孔结构的第一端设有导流针体，所述导流针体插入所述节流孔结构内，且可随所述阀芯组件的移动在所述节流孔结构内进行移动。
2.根据权利要求1所述的废水电磁阀，其特征在于，所述阀芯组件包括阀芯、设于所述阀芯和所述节流孔结构之间的弹簧件;所述弹簧件套设于所述导流针体，且其两端分别与所述节流孔结构和所述阀芯相抵靠。
3.根据权利要求2所述的废水电磁阀，其特征在于，所述阀芯的外径小于所述阀芯活动通道的内径;所述导流针体的外径小于所述节流孔结构的内径。
4.根据权利要求2所述的废水电磁阀，其特征在于，所述阀芯组件的所述第一端形成有向外延伸成型的凸台，所述导流针体设于所述凸台上。
5.根据权利要求4所述的废水电磁阀，其特征在于，所述弹簧件的外径不大于所述凸台的外径。
6.根据权利要求1所述的废水电磁阀，其特征在于，所述阀芯组件的朝向所述节流孔结构的第二端设有用于阻断所述第一流水通道通道的胶塞头。
7.根据权利要求6所述的废水电磁阀，其特征在于，所述胶塞头的背侧形成有凹槽，所述凹槽的内周壁形成有环形卡凸;所述第二端的外壁形成有环形卡槽，所述第二端插入所述凹槽内并通过环形卡凸和所述环形卡槽进行卡持固定。
8.根据权利要求1所述的废水电磁阀，其特征在于，所述第二流水通道的内径大于所述进水管口的内径。
9.根据权利要求1所述的废水电磁阀，其特征在于，所述电磁模块围设于所述第二流水通道的外周侧。
10.一种净水装置，其特征在于，所述净水装置设有如权利要求1-9的任一项所述的废水电磁阀。
说明书
一种废水电磁阀及净水装置
技术领域
本实用新型涉及阀门技术领域，具体是涉及一种废水电磁阀及净水装置。
背景技术
净水机也叫净水器、水质净化器，是一种按对水的使用要求对水质进行深度过滤、净化处理的水处理设备，其技术核心为滤芯装置中的过滤膜。净水机的滤芯装置可有效滤除水中的铁锈、砂石、胶体以及吸附水中余氯、嗅味、异色、农药等化学药剂，极大的提高了用户的用水安全。
净水机内设置的废水电磁阀可用于分流滤芯装置过滤产生的废水。由于废水中的无机盐含量较大，在净水机长期的使用过程中，无机盐晶核生长容易造成废水电磁阀的节流孔的堵塞，导致废水电磁阀失效，致使净水机不能正常使用。
实用新型内容
因此，本实用新型要解决的技术问题在于提供一种废水电磁阀及净水装置，以解决废水电磁阀的节流孔易堵塞的问题。
为了解决上述问题，根据本实用新型的第一个方面，提供了一种废水电磁阀，废水电磁阀包括：

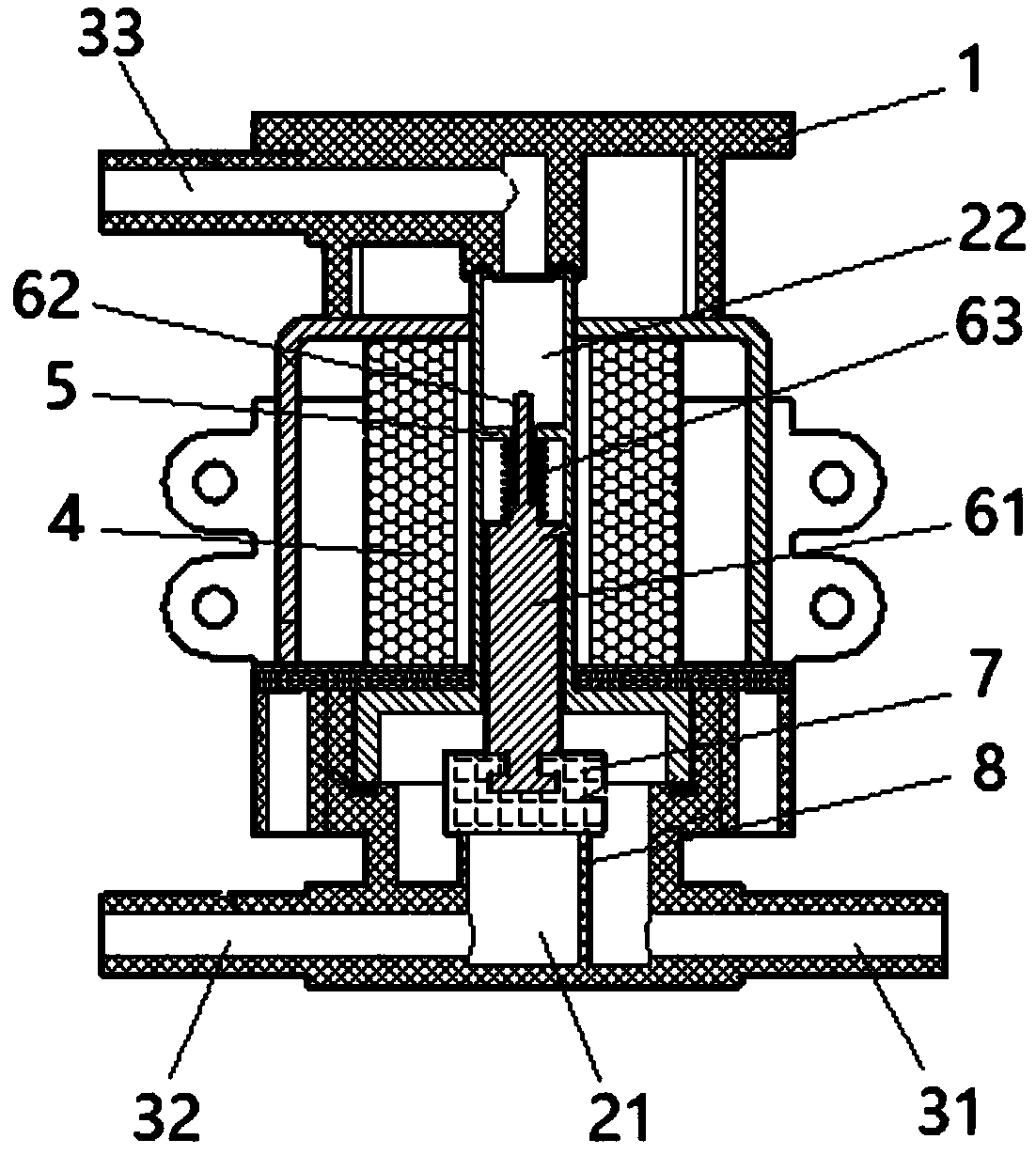

阀体，阀体形成有第一流水通道、与第一流水通道相连通的进水管口和第一出水管口;第二流水通道，其第一端部与第一流水通道相连通，第二端部连通有第二出水管口;第二流水通道内形成有节流孔结构;节流孔结构与第二端部之间限定为阀芯活动通道;
电磁模块，设于阀体内;
阀芯组件，设于阀芯活动通道内，能够受电磁模块的电磁作用力在阀芯活动通道内移动，以阻断或导通第一流水通道;阀芯组件的朝向节流孔结构的第一端设有导流针体，导流针体插入节流孔结构内，且可随阀芯组件的移动在节流孔结构内进行移动。
在一种可选的实施方式中，阀芯组件包括阀芯、设于阀芯和节流孔结构之间的弹簧件;弹簧件套设于导流针体，且其两端分别与节流孔结构和阀芯相抵靠。
在一种可选的实施方式中，阀芯的外径小于阀芯活动通道的内径;导流针体的外径小于节流孔结构的内径。
在一种可选的实施方式中，阀芯组件的第一端形成有向外延伸成型的凸台，导流针体设于凸台上。
在一种可选的实施方式中，弹簧件的外径不大于凸台的外径。
在一种可选的实施方式中，阀芯组件的朝向节流孔结构的第二端设有用于阻断第一流水通道通道的胶塞头。
在一种可选的实施方式中，胶塞头的背侧形成有凹槽，凹槽的内周壁形成有环形卡凸;第二端的外壁形成有环形卡槽，第二端插入凹槽内并通过环形卡凸和环形卡槽进行卡持固定。
在一种可选的实施方式中，第二流水通道的内径大于进水管口的内径。
在一种可选的实施方式中，电磁模块围设于第二流水通道的外周侧。
根据本实用新型的第二个方面，还提供了一种净水装置，净水装置设有如第一方面提供的任一项的废水电磁阀。
本实用新型提供的废水电磁阀在阀芯上设有导流针体，当阀芯在电磁模块的电磁作用力带动下进行移动时，导流针体也可以随阀芯在节流孔结构内移动，从而可以利用导流针体触碰并清除生长在节流孔结构内的无机盐晶核，以避免节流孔结构内的无机盐晶核过多所造成的堵塞问题，保证了废水电磁阀的正常工作。
