申请日2018.07.21
公开(公告)日2018.10.02
IPC分类号C02F1/58; C02F9/04; B01F7/16; B01F7/32; B01F15/00; B01F11/00; C02F101/14
摘要
本发明公开了一种萤石生产用氟废水处理装置，包括废水箱，所述废水箱的右侧设置有沉淀箱，所述废水箱的右侧通过水管与沉淀箱的左侧连通，所述废水箱的左侧连通有进水管，所述废水箱的左侧连通有位于进水管顶部的送料管，所述废水箱的顶部固定连接有固定箱，所述固定箱的内部活动安装有电箱一，所述电箱一内壁的顶部固定连接有电机一，所述电机一的输出端固定连接有转杆。本发明通过传动机构带动电箱一左右移动，同时电机一带动转杆通过搅拌杆对废水和石灰乳进行混合，具备能够对氟废水与石灰乳进行均匀混合，混合效果好的优点，解决了现有的氟废水处理装置的搅拌位置固定，导致混合效果差的问题。
权利要求书

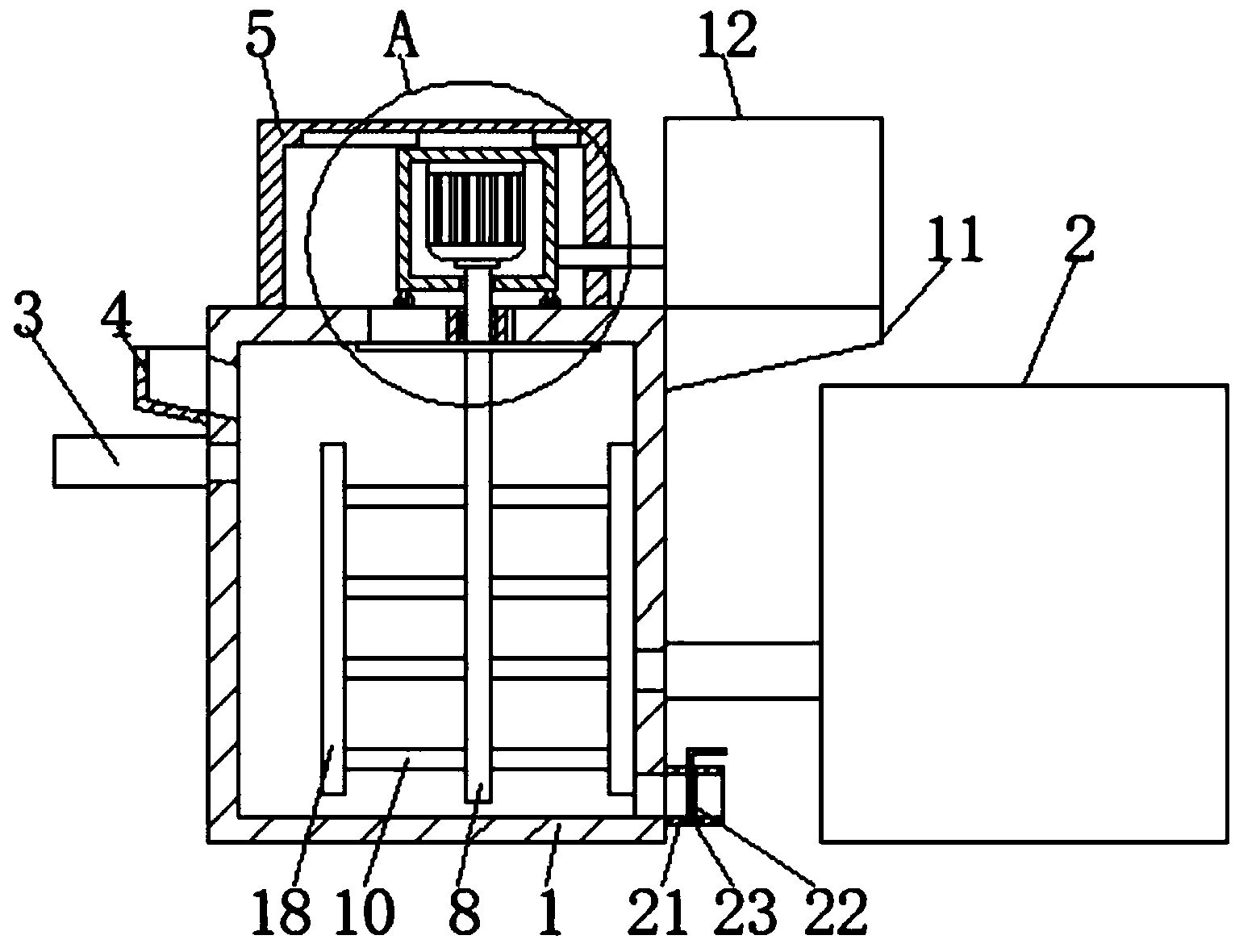

1.一种萤石生产用氟废水处理装置，包括废水箱(1)，其特征在于：所述废水箱(1)的右侧设置有沉淀箱(2)，所述废水箱(1)的右侧通过水管与沉淀箱(2)的左侧连通，所述废水箱(1)的左侧连通有进水管(3)，所述废水箱(1)的左侧连通有位于进水管(3)顶部的送料管(4)，所述废水箱(1)的顶部固定连接有固定箱(5)，所述固定箱(5)的内部活动安装有电箱一(6)，所述电箱一(6)内壁的顶部固定连接有电机一(7)，所述电机一(7)的输出端固定连接有转杆(8)，所述废水箱(1)的顶部开设有位于固定箱(5)内部的开口(9)，所述转杆(8)的底端穿过开口(9)并延伸至废水箱(1)的内部，所述转杆(8)的表面固定连接有位于废水箱(1)内部的搅拌杆(10)，所述废水箱(1)右侧的顶部固定连接有垫板(11)，所述垫板(11)的顶部固定连接有电箱二(12)，所述电箱二(12)的内部横向固定连接有固定杆(13)，所述固定杆(13)的表面套设有连接套(14)，所述连接套(14)的底部固定连接有拉杆(15)，所述拉杆(15)的左端依次贯穿电箱二(12)和固定箱(5)并与电箱一(6)的右侧固定连接。
2.根据权利要求1所述的一种萤石生产用氟废水处理装置，其特征在于：所述电箱一(6)底部的四角均固定连接有滚轮(16)，所述废水箱(1)的顶部开设有位于固定箱(5)内部的滚动槽(17)，所述滚轮(16)活动连接在滚动槽(17)的内部，所述搅拌杆(10)远离转杆(8)的一端固定连接有棉板(18)。
3.根据权利要求1所述的一种萤石生产用氟废水处理装置，其特征在于：所述电箱一(6)的顶部固定连接有滑块一(19)，所述固定箱(5)内壁的顶部开设有滑槽(20)，所述滑块一(19)滑动连接在滑槽(20)的内部，所述废水箱(1)右侧的底部连通有出泥管(21)，所述出泥管(21)的顶部开设有卡槽(22)，所述卡槽(22)的内部滑动连接有卡板(23)。
4.根据权利要求1所述的一种萤石生产用氟废水处理装置，其特征在于：所述电箱二(12)的内部设置有传动机构(24)，所述传动机构(24)包括电机二(241)、传动柱(242)、环形槽(243)和滑块二(244)，所述电机二(241)固定连接在电箱二(12)内壁右侧的顶部，所述传动柱(242)固定连接在电机二(241)的输出端，所述传动柱(242)的左端通过轴承与电箱二(12)内壁的左侧活动连接，所述环形槽(243)开设在传动柱(242)的表面，所述滑块二(244)固定连接在连接套(14)的顶部，所述滑块二(244)滑动连接在环形槽(243)的内部，所述滑块二(244)滑动连接在环形槽(243)的内部，所述电机一(7)与电机二(241)的型号均为Y2-132M。
5.根据权利要求4所述的一种萤石生产用氟废水处理装置，其特征在于：所述连接套(14)的正面与背面均固定连接有滑套(25)，所述电箱二(12)的内部横向固定连接有位于连接套(14)前侧与后侧的滑动杆(26)，所述滑套(25)套设在滑动杆(26)的表面。
6.根据权利要求1所述的一种萤石生产用氟废水处理装置，其特征在于：所述转杆(8)的表面通过轴承活动连接有位于开口(9)内部的方形滑块(27)，所述方形滑块(27)的底部固定连接有密封板(28)，所述密封板(28)的内壁与转杆(8)的表面接触，所述密封板(28)的顶部与废水箱(1)内壁的顶部接触。
说明书
一种萤石生产用氟废水处理装置
技术领域
本发明涉及萤石生产技术领域，具体为一种萤石生产用氟废水处理装置。
背景技术
萤石又称氟石、氟石粉、萤石粉，是一种矿物，为等轴晶系，其主要成分是氟化钙，自然界中的萤石常显鲜艳的颜色，部分萤石可发出荧光。
萤石生产过程中会产生大量的氟废水，氟废水处理装置在处理过程中通常需要用到搅拌机构使石灰乳与氟废水进行混合，从而产生化学反应，反应后需要对反应物进行沉淀，而现有的氟废水处理装置的搅拌位置固定，存在搅拌死角，从而导致混合效果差，不便于人们使用。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种萤石生产用氟废水处理装置，具备能够对氟废水与石灰乳进行均匀混合，混合效果好的优点，解决了现有的氟废水处理装置的搅拌位置固定，导致混合效果差的问题。
(二)技术方案
为实现上述的目的，本发明提供如下技术方案：一种萤石生产用氟废水处理装置，包括废水箱，所述废水箱的右侧设置有沉淀箱，所述废水箱的右侧通过水管与沉淀箱的左侧连通，所述废水箱的左侧连通有进水管，所述废水箱的左侧连通有位于进水管顶部的送料管，所述废水箱的顶部固定连接有固定箱，所述固定箱的内部活动安装有电箱一，所述电箱一内壁的顶部固定连接有电机一，所述电机一的输出端固定连接有转杆，所述废水箱的顶部开设有位于固定箱内部的开口，所述转杆的底端穿过开口并延伸至废水箱的内部，所述转杆的表面固定连接有位于废水箱内部的搅拌杆，所述废水箱右侧的顶部固定连接有垫板，所述垫板的顶部固定连接有电箱二，所述电箱二的内部横向固定连接有固定杆，所述固定杆的表面套设有连接套，所述连接套的底部固定连接有拉杆，所述拉杆的左端依次贯穿电箱二和固定箱并与电箱一的右侧固定连接。
优选的，所述电箱一底部的四角均固定连接有滚轮，所述废水箱的顶部开设有位于固定箱内部的滚动槽，所述滚轮活动连接在滚动槽的内部，所述搅拌杆远离转杆的一端固定连接有棉板。
优选的，所述电箱一的顶部固定连接有滑块一，所述固定箱内壁的顶部开设有滑槽，所述滑块一滑动连接在滑槽的内部，所述废水箱右侧的底部连通有出泥管，所述出泥管的顶部开设有卡槽，所述卡槽的内部滑动连接有卡板。
优选的，所述电箱二的内部设置有传动机构，所述传动机构包括电机二、传动柱、环形槽和滑块二，所述电机二固定连接在电箱二内壁右侧的顶部，所述传动柱固定连接在电机二的输出端，所述传动柱的左端通过轴承与电箱二内壁的左侧活动连接，所述环形槽开设在传动柱的表面，所述滑块二固定连接在连接套的顶部，所述滑块二滑动连接在环形槽的内部，所述滑块二滑动连接在环形槽的内部，所述电机一与电机二的型号均为Y2-132M。
优选的，所述连接套的正面与背面均固定连接有滑套，所述电箱二的内部横向固定连接有位于连接套前侧与后侧的滑动杆，所述滑套套设在滑动杆的表面。
优选的，所述转杆的表面通过轴承活动连接有位于开口内部的方形滑块，所述方形滑块的底部固定连接有密封板，所述密封板的内壁与转杆的表面接触，所述密封板的顶部与废水箱内壁的顶部接触。
(三)有益效果
与现有技术相比，本发明提供了一种萤石生产用氟废水处理装置，具备以下有益效果：
1、该萤石生产用氟废水处理装置，通过传动机构带动电箱一左右移动，同时电机一带动转杆通过搅拌杆对废水和石灰乳进行混合，具备能够对氟废水与石灰乳进行均匀混合，混合效果好的优点，解决了现有的氟废水处理装置的搅拌位置固定，导致混合效果差的问题。
2、该萤石生产用氟废水处理装置，通过设置棉板，能够在搅拌杆转动时对废水箱的内壁进行清洁，避免废水内的杂质附着在废水箱的内壁不便于清洁的现象，通过设置滑块一和滑槽，能够对电箱一进行限位，避免电箱一在移动时出现晃动的现象，提高了电箱一在移动时的稳定性，通过设置环形槽和滑块二，能够带动连接套进行左右移动，避免了连接套只能够向右移动的现象，通过设置滑套和滑动杆，能够对连接套进行限位，避免连接套在移动时出现转动的现象，提高了连接套在移动时的稳定性，通过设置方形滑块和密封板，能够对开口进行密封，避免废水落入电箱一的内部导致电机一无法正常运作的现象。
