申请日2018.07.21
公开(公告)日2018.10.19
IPC分类号C02F9/04
摘要
本发明公开了一种污水净化装置，包括底座，所述底座上表面左侧设有沉淀箱，所述底座上表面且位于沉淀箱右侧设有过滤箱，所述过滤箱上表面加工有圆形开口，所述圆形开口内螺纹连接有圆盖，所述圆盖下表面设有圆环形板，所述圆环形板下表面设有一号过滤槽，所述一号过滤槽内设有沸石块，所述圆环形板内圆周面设有圆环形限位块，所述圆环形限位块上设有二号过滤槽，所述一号过滤槽下表面设有若干个支杆，所述底座上表面且位于过滤箱右侧设有消毒箱，所述底座上表面且位于消毒箱右侧设有水箱。本发明的有益效果是，对过滤部分进行拆卸，使过滤部分拿出来进行清洗，对过滤部分支撑并且起到防滑和防止破坏过滤箱内部，对装置进行防震。
权利要求书

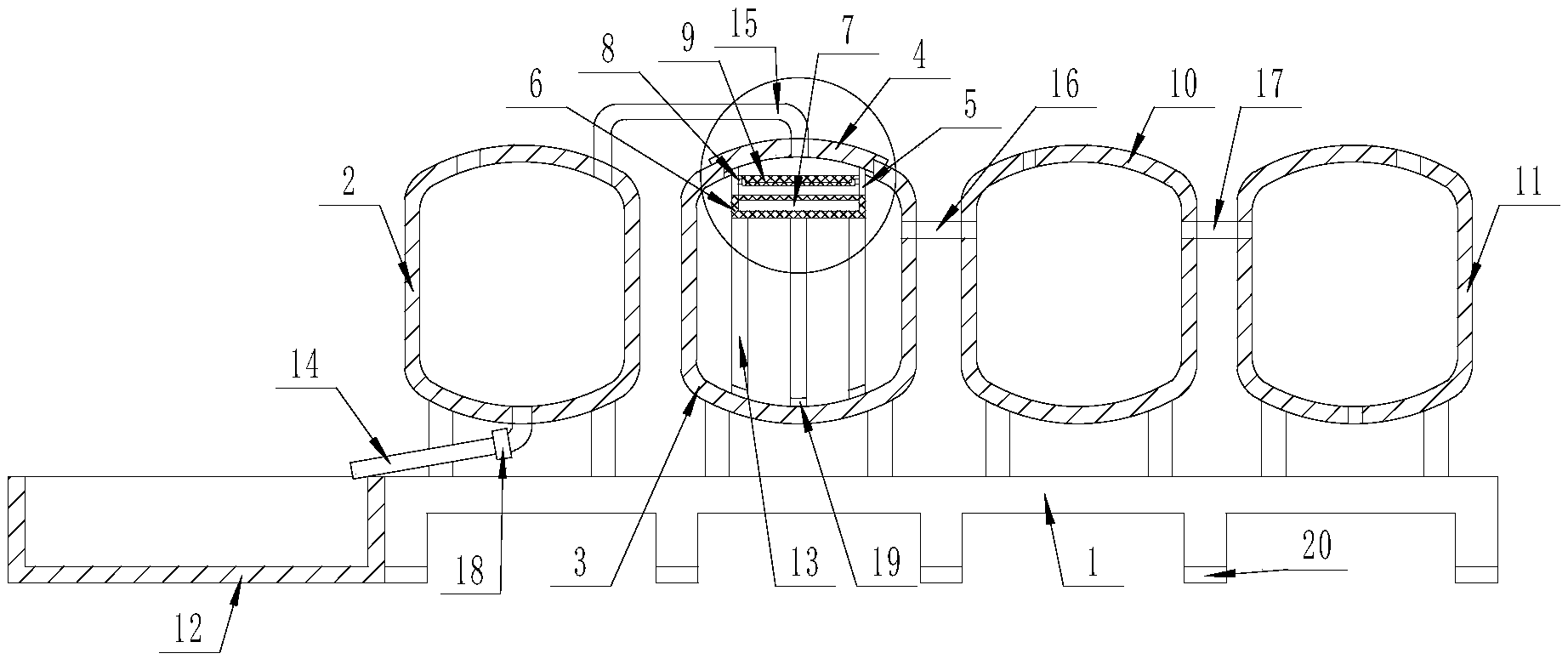

1.一种污水净化装置，包括底座(1),其特征在于，所述底座(1)上表面左侧设有沉淀箱(2)，所述底座(1)上表面且位于沉淀箱(2)右侧设有过滤箱(3)，所述过滤箱(3)上表面加工有圆形开口，所述圆形开口内螺纹连接有圆盖(4)，所述圆盖(4)下表面设有圆环形板(5)，所述圆环形板(5)下表面设有一号过滤槽(6)，所述一号过滤槽(6)内设有沸石块(7)，所述圆环形板(5)内圆周面设有圆环形限位块(8)，所述圆环形限位块(8)上设有二号过滤槽(9)，所述一号过滤槽(6)下表面设有若干个支杆(13)，所述底座(1)上表面且位于过滤箱(3)右侧设有消毒箱(10)，所述底座(1)上表面且位于消毒箱(10)右侧设有水箱(11)，所述底座(1)左侧表面设有污泥槽(12)，所述沉淀箱(2)下表面中心处加工有出泥口，所述出泥口上设有出泥管道(14)。
2.根据权利要求1所述的一种污水净化装置，其特征在于，所述沉淀箱(2)上表面左侧加工有一号进水口，所述沉淀箱(2)上表面右侧加工有一号出水口，所述圆盖(4)上表面中心处加工有二号进水口，所述一号出水口与二号进水口之间通过一号管道(15)相连接，所述过滤箱(3)右侧表面上端加工有二号出水口，所述消毒箱(10)左侧表面上端加工有三号进水口，所述二号出水口与三号进水口之间通过二号管道(16)相连接所述消毒箱(10)上表面左侧加工有消毒液口，，所述消毒箱(10)右侧表面上端加工有三号出水口，所述水箱(11)左侧表面上端加工有四号进水口，所述三号出水口与四号进水口之间通过三号管道(17)相连接，所述水箱(11)下表面加工有四号出水口。
3.根据权利要求1所述的一种污水净化装置，其特征在于，所述出泥管道(14)上设有阀门(18)。
4.根据权利要求1所述的一种污水净化装置，其特征在于，每个所述支杆(13)下表面均设有橡胶垫(19)。
5.根据权利要求1所述的一种污水净化装置，其特征在于，所述底座(1)下表面设有防震垫(20)。
说明书
一种污水净化装置
技术领域
本发明涉及污水净化领域，特别是一种污水净化装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
目前，在现有的技术中，在申请号为201711492637.7，名称为一种污水净化装置的专利中，能提高对污水的净化效果，但是在使用的时候不能对过滤部分进行拆卸，不能方便拿出来对过滤部分进行清洗，不能对过滤部分进行支撑并且起到防滑和防止破坏过滤箱内部，不能对装置进行防震。
为了解决上述问题，可以在使用的时候对过滤部分进行拆卸，可以使过滤部分拿出来进行清洗，可以对过滤部分支撑并且起到防滑和防止破坏过滤箱内部，可以对装置进行防震，因此，设计一种污水净化装置很有必要。
发明内容
本发明的目的是为了解决上述问题，设计了一种污水净化装置。
实现上述目的本发明的技术方案为，一种污水净化装置，包括底座，所述底座上表面左侧设有沉淀箱，所述底座上表面且位于沉淀箱右侧设有过滤箱，所述过滤箱上表面加工有圆形开口，所述圆形开口内螺纹连接有圆盖，所述圆盖下表面设有圆环形板，所述圆环形板下表面设有一号过滤槽，所述一号过滤槽内设有沸石块，所述圆环形板内圆周面设有圆环形限位块，所述圆环形限位块上设有二号过滤槽，所述一号过滤槽下表面设有若干个支杆，所述底座上表面且位于过滤箱右侧设有消毒箱，所述底座上表面且位于消毒箱右侧设有水箱，所述底座左侧表面设有污泥槽，所述沉淀箱下表面中心处加工有出泥口，所述出泥口上设有出泥管道。
所述沉淀箱上表面左侧加工有一号进水口，所述沉淀箱上表面右侧加工有一号出水口，所述圆盖上表面中心处加工有二号进水口，所述一号出水口与二号进水口之间通过一号管道相连接，所述过滤箱右侧表面上端加工有二号出水口，所述消毒箱左侧表面上端加工有三号进水口，所述二号出水口与三号进水口之间通过二号管道相连接所述消毒箱上表面左侧加工有消毒液口，，所述消毒箱右侧表面上端加工有三号出水口，所述水箱左侧表面上端加工有四号进水口，所述三号出水口与四号进水口之间通过三号管道相连接，所述水箱下表面加工有四号出水口。
所述出泥管道上设有阀门。
每个所述支杆下表面均设有橡胶垫。
所述底座下表面设有防震垫。
利用本发明的技术方案制作的一种污水净化装置，对过滤部分进行拆卸，使过滤部分拿出来进行清洗，对过滤部分支撑并且起到防滑和防止破坏过滤箱内部，对装置进行防震。
