申请日2018.07.21
公开(公告)日2018.10.19
IPC分类号C02F9/04
摘要
本发明涉及污水处理技术领域，且公开了一种建筑工地用污水处理装置，包括底板，所述底板顶部的一侧固定安装有固定架，且固定架顶部的内侧固定套装有第一集水仓，所述第一集水仓的顶端固定安装有第一过滤装置，且第一过滤装置顶端的中部固定安装有聚水框，所述底板的顶端位于固定架的一侧固定安装有第一输水装置，且第一输水装置一侧的顶端与第一集水仓底端的中部固定连接。该建筑工地用污水处理装置，通过电动机驱动第二辊子，使第二辊子带动传送网和第一辊子转动，当污水穿过传送网时建筑垃圾会被阻隔在传送网的顶端，传送网可将建筑垃圾输送至收集装置的内部，有效提高了建筑工地用污水处理装置对建筑垃圾清理的持续性。
权利要求书

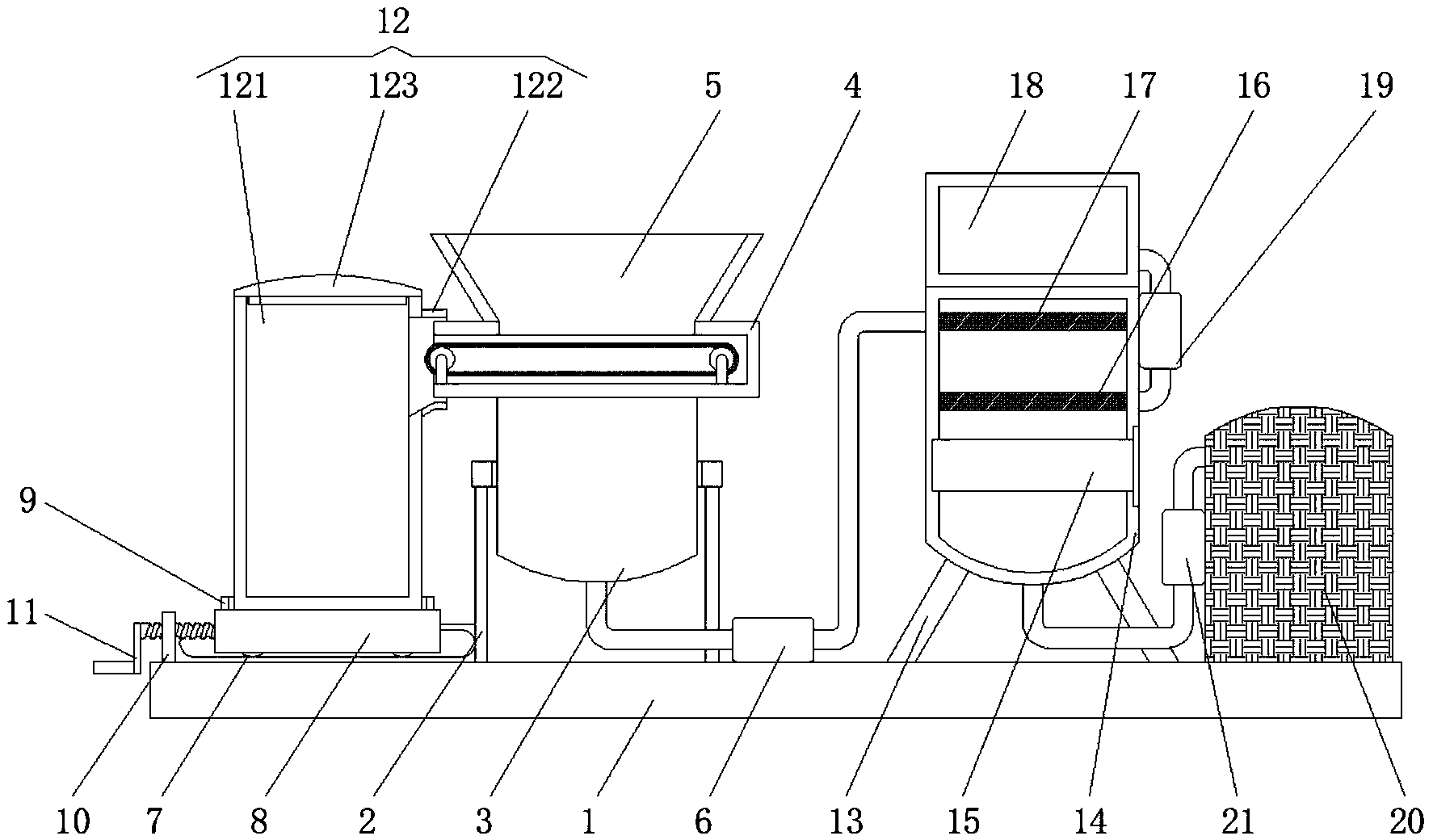

1.一种建筑工地用污水处理装置，包括底板(1)，其特征在于：所述底板(1)顶部的一侧固定安装有固定架(2)，且固定架(2)顶部的内侧固定套装有第一集水仓(3)，所述第一集水仓(3)的顶端固定安装有第一过滤装置(4)，且第一过滤装置(4)顶端的中部固定安装有聚水框(5)，所述底板(1)的顶端位于固定架(2)的一侧固定安装有第一输水装置(6)，且第一输水装置(6)一侧的顶端与第一集水仓(3)底端的中部固定连接，所述底板(1)顶端一侧的正面和背面均固定安装有滑轨(7)，且两个滑轨(7)位于固定架(2)底部的另一侧，两个所述滑轨(7)之间的一侧活动套装有活动板(8)，且活动板(8)顶端的中部固定安装有限位环(9)，所述底板(1)顶端的一侧固定安装有固定块(10)，且固定块(10)位于滑轨(7)的一侧，所述固定块(10)顶部的内侧螺纹套装有摇杆(11)，且摇杆(11)的一侧与活动板(8)一侧的中部活动套接，所述限位环(9)的内侧活动套装有收集装置(12)，且收集装置(12)位于活动板(8)顶端的中部，所述收集装置(12)顶部的一侧与第一过滤装置(4)一侧的外部活动套接，所述底板(1)顶端的另一侧固定安装有支撑板(13)，且支撑板(13)的顶端固定安装有第二集水仓(14)，所述第二集水仓(14)内腔的底部活动套装有第二过滤装置(15)，且第二集水仓(14)内腔的顶部固定套装有第一环形喷洒装置(16)，所述第二集水仓(14)内腔位于第一环形喷洒装置(16)的顶部固定套装有第二环形喷洒装置(17)，所述第一输水装置(6)另一侧的顶部与第二环形喷洒装置(17)的一侧固定套接，所述第二集水仓(14)的顶端固定安装有混凝剂存储仓(18)，且第二集水仓(14)顶部的一侧固定安装有第二输水装置(19)，所述第二输水装置(19)顶部的一侧与混凝剂存储仓(18)底部的一侧固定连接，且第二输水装置(19)底部的一侧与第一环形喷洒装置(16)的一侧固定套接，所述底板(1)顶端的另一侧固定安装有储水装置(20)，且储水装置(20)位于第二集水仓(14)的一侧，所述储水装置(20)一侧的中部固定安装有第三输水装置(21)，且第三输水装置(21)顶部的一侧与储水装置(20)顶部的一侧固定连接，所述第三输水装置(21)另一侧的顶端与第二集水仓(14)底端的中部固定连接。
2.根据权利要求1所述的一种建筑工地用污水处理装置，其特征在于：所述第一过滤装置(4)包括固定壳(41)，且固定壳(41)固定安装在第一集水仓(3)的顶端，所述固定壳(41)内腔的底部固定安装有输送装置(42)，且固定壳(41)背面底部的一侧固定安装有固定板(43)，所述固定板(43)顶端的中部固定安装有电动机(44)，且电动机(44)输出轴的一端与输送装置(42)底部的一侧固定连接。
3.根据权利要求1所述的一种建筑工地用污水处理装置，其特征在于：所述收集装置(12)包括垃圾收集仓(121)，且垃圾收集仓(121)活动套装在限位环(9)的内侧，所述垃圾收集仓(121)顶部的一侧设有拼接口(122)，且垃圾收集仓(121)顶端的中部螺纹套接有顶盖(123)，所述拼接口(122)的内侧与第一过滤装置(4)一侧的外部活动套接。
4.根据权利要求1所述的一种建筑工地用污水处理装置，其特征在于：所述第二过滤装置(15)包括固定环(151)，且固定环(151)活动套装在第二集水仓(14)内腔的底部，所述固定环(151)内壁的底部固定套装有杂质收集环(152)，且杂质收集环(152)顶端的中部固定安装有过滤网(153)。
5.根据权利要求1所述的一种建筑工地用污水处理装置，其特征在于：所述第一环形喷洒装置(16)包括环形喷管(161)，且环形喷管(161)固定套装在第二集水仓(14)内腔的顶部，所述环形喷管(161)的内壁固定安装有喷头(162)，且环形喷管(161)一侧的中部固定安装有进水管(163)，所述进水管(163)的一端贯穿第二集水仓(14)的一侧与第二输水装置(19)底部的一侧固定套接。
6.根据权利要求2所述的一种建筑工地用污水处理装置，其特征在于：所述输送装置(42)包括第一辊子(421)，且第一辊子(421)固定安装在固定壳(41)内腔底部的一侧，所述第一辊子(421)的一侧设有第二辊子(422)，且第二辊子(422)固定安装在固定壳(41)内腔底部的另一侧，所述第一辊子(421)外侧的中部与第二辊子(422)外侧的中部通过传送网(423)传动连接。
7.根据权利要求1所述的一种建筑工地用污水处理装置，其特征在于：所述底板(1)的顶端与活动板(8)的底端相互平行，且底板(1)的顶端与活动板(8)的底端不接触，所述底板(1)的材质为不锈钢。
8.根据权利要求1所述的一种建筑工地用污水处理装置，其特征在于：所述聚水框(5)的形状为漏斗状，且聚水框(5)的最大宽度值与第一过滤装置(4)的宽度值相等，所述聚水框(5)位于收集装置(12)顶部的一侧。
9.根据权利要求1所述的一种建筑工地用污水处理装置，其特征在于：所述第一环形喷洒装置(16)和第二环形喷洒装置(17)均与第二集水仓(14)的顶部相互平行，且第一环形喷洒装置(16)的内直径值与第二环形喷洒装置(17)的内直径值相等，所述第二集水仓(14)底部的一侧设有密闭门。
说明书
一种建筑工地用污水处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种建筑工地用污水处理装置。
背景技术
污水处理装置适宜住宅小区、医院疗养院、办公楼、商场、宾馆、饭店、机关、学校、部队、水产加工厂、牲蓄加工厂和乳品加工厂等，生活污水和与之类似的工业有机废水，如纺织、啤酒、造纸、制革、食品和化工等行业的有机污水处理，主要目的是将生活污水和与之相类似的工业有机废水处理后达到回用水质要求，使废水处理后资源化利用。
建筑工地在施工的过程中会产生大量的建筑污水，建筑污水通常夹杂着一些大小不等的建筑废料，因此会采用污水处理装置对污水进行加工，现有的建筑工地用污水处理装置不能即时排出建筑垃圾，收集后建筑垃圾不易于清理，且现有建筑工地用污水处理装置对污水过滤不彻底，影响了污水处理装置的处理效率。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种建筑工地用污水处理装置，具备能将过滤的建筑垃圾即时排出、易于清理收集后的建筑垃圾和对建筑污水的处理更彻底等优点，解决了现有建筑工地用污水处理装置不能将过滤的建筑垃圾即时排出、不便于清理收集后的建筑垃圾和对建筑污水的处理不彻底的问题。
(二)技术方案
为实现上述能将过滤的建筑垃圾即时排出、易于清理收集后的建筑垃圾和对建筑污水的处理更彻底的目的，本发明提供如下技术方案：一种建筑工地用污水处理装置，包括底板，所述底板顶部的一侧固定安装有固定架，且固定架顶部的内侧固定套装有第一集水仓，所述第一集水仓的顶端固定安装有第一过滤装置，且第一过滤装置顶端的中部固定安装有聚水框，所述底板的顶端位于固定架的一侧固定安装有第一输水装置，且第一输水装置一侧的顶端与第一集水仓底端的中部固定连接，所述底板顶端一侧的正面和背面均固定安装有滑轨，且两个滑轨位于固定架底部的另一侧，两个所述滑轨之间的一侧活动套装有活动板，且活动板顶端的中部固定安装有限位环，所述底板顶端的一侧固定安装有固定块，且固定块位于滑轨的一侧，所述固定块顶部的内侧螺纹套装有摇杆，且摇杆的一侧与活动板一侧的中部活动套接，所述限位环的内侧活动套装有收集装置，且收集装置位于活动板顶端的中部，所述收集装置顶部的一侧与第一过滤装置一侧的外部活动套接，所述底板顶端的另一侧固定安装有支撑板，且支撑板的顶端固定安装有第二集水仓，所述第二集水仓内腔的底部活动套装有第二过滤装置，且第二集水仓内腔的顶部固定套装有第一环形喷洒装置，所述第二集水仓内腔位于第一环形喷洒装置的顶部固定套装有第二环形喷洒装置，所述第一输水装置另一侧的顶部与第二环形喷洒装置的一侧固定套接，所述第二集水仓的顶端固定安装有混凝剂存储仓，且第二集水仓顶部的一侧固定安装有第二输水装置，所述第二输水装置顶部的一侧与混凝剂存储仓底部的一侧固定连接，且第二输水装置底部的一侧与第一环形喷洒装置的一侧固定套接，所述底板顶端的另一侧固定安装有储水装置，且储水装置位于第二集水仓的一侧，所述储水装置一侧的中部固定安装有第三输水装置，且第三输水装置顶部的一侧与储水装置顶部的一侧固定连接，所述第三输水装置另一侧的顶端与第二集水仓底端的中部固定连接。
优选的，所述第一过滤装置包括固定壳，且固定壳固定安装在第一集水仓的顶端，所述固定壳内腔的底部固定安装有输送装置，且固定壳背面底部的一侧固定安装有固定板，所述固定板顶端的中部固定安装有电动机，且电动机输出轴的一端与输送装置底部的一侧固定连接。
优选的，所述收集装置包括垃圾收集仓，且垃圾收集仓活动套装在限位环的内侧，所述垃圾收集仓顶部的一侧设有拼接口，且垃圾收集仓顶端的中部螺纹套接有顶盖，所述拼接口的内侧与第一过滤装置一侧的外部活动套接。
优选的，所述第二过滤装置包括固定环，且固定环活动套装在第二集水仓内腔的底部，所述固定环内壁的底部固定套装有杂质收集环，且杂质收集环顶端的中部固定安装有过滤网。
优选的，所述第一环形喷洒装置包括环形喷管，且环形喷管固定套装在第二集水仓内腔的顶部，所述环形喷管的内壁固定安装有喷头，且环形喷管一侧的中部固定安装有进水管，所述进水管的一端贯穿第二集水仓的一侧与第二输水装置底部的一侧固定套接。
优选的，所述输送装置包括第一辊子，且第一辊子固定安装在固定壳内腔底部的一侧，所述第一辊子的一侧设有第二辊子，且第二辊子固定安装在固定壳内腔底部的另一侧，所述第一辊子外侧的中部与第二辊子外侧的中部通过传送网传动连接。
优选的，所述底板的顶端与活动板的底端相互平行，且底板的顶端与活动板的底端不接触，所述底板的材质为不锈钢。
优选的，所述聚水框的形状为漏斗状，且聚水框的最大宽度值与第一过滤装置的宽度值相等，所述聚水框位于收集装置顶部的一侧。
优选的，所述第一环形喷洒装置和第二环形喷洒装置均与第二集水仓的顶部相互平行，且第一环形喷洒装置的内直径值与第二环形喷洒装置的内直径值相等，所述第二集水仓底部的一侧设有密闭门。
(三)有益效果
与现有技术相比，本发明提供了一种建筑工地用污水处理装置，具备以下有益效果：
1、该建筑工地用污水处理装置，通过电动机驱动第二辊子，使第二辊子带动传送网和第一辊子转动，当污水穿过传送网时建筑垃圾会被阻隔在传送网的顶端，传送网可将建筑垃圾输送至收集装置的内部，有效提高了建筑工地用污水处理装置对建筑垃圾清理的持续性。
2、该建筑工地用污水处理装置，通过垃圾收集仓的顶部与顶盖的底部螺纹套接，使顶盖便于拆装，且转动摇杆可带动活动板进行平移，使活动板可带动收集装置和第一过滤装置进行拼接和脱离，有效提高了建筑工地用污水处理装置对垃圾清理的便利性。
3、该建筑工地用污水处理装置，通过第二输水装置将混凝剂存储仓内部的混凝剂输送至第一环形喷洒装置的内部并与第二环形喷洒装置排出的污水混合，使污水中的杂质结晶，当结晶后的污水穿过第二过滤装置时结晶体会被阻隔在第二过滤装置的顶部并聚集在第二过滤装置内侧的底部，有效提高了建筑工地用污水处理装置对污水处理的纯净度。
