申请日2018.07.20
公开(公告)日2019.03.12
IPC分类号C02F9/08
摘要
本实用新型公开了一种家庭用生活污水处理装置，包括一号金属筒，所述一号金属筒顶端通过螺栓固定有金属盖，所述金属盖顶端外壁中间位置螺接有进水头，所述金属盖底端外壁靠近进水头位置处开有环形槽，且环形槽中卡接有金属网罩，所述金属网罩侧壁底端螺接有金属斗，所述一号金属筒侧壁底端焊接有多孔网板，所述多孔网板中间位置螺接有连接头，且连接头底端外壁焊接有排污管，所述一号金属筒底端螺接有二号金属筒，所述二号金属筒内壁焊接有限位凸环。本实用新型方便进行排污，方便清理，操作简单，方便日常维护，降低维护难度，防堵塞，可以对水体进行除味除臭，方便污水重复使用，防止细菌滋生，更加卫生健康。
权利要求书

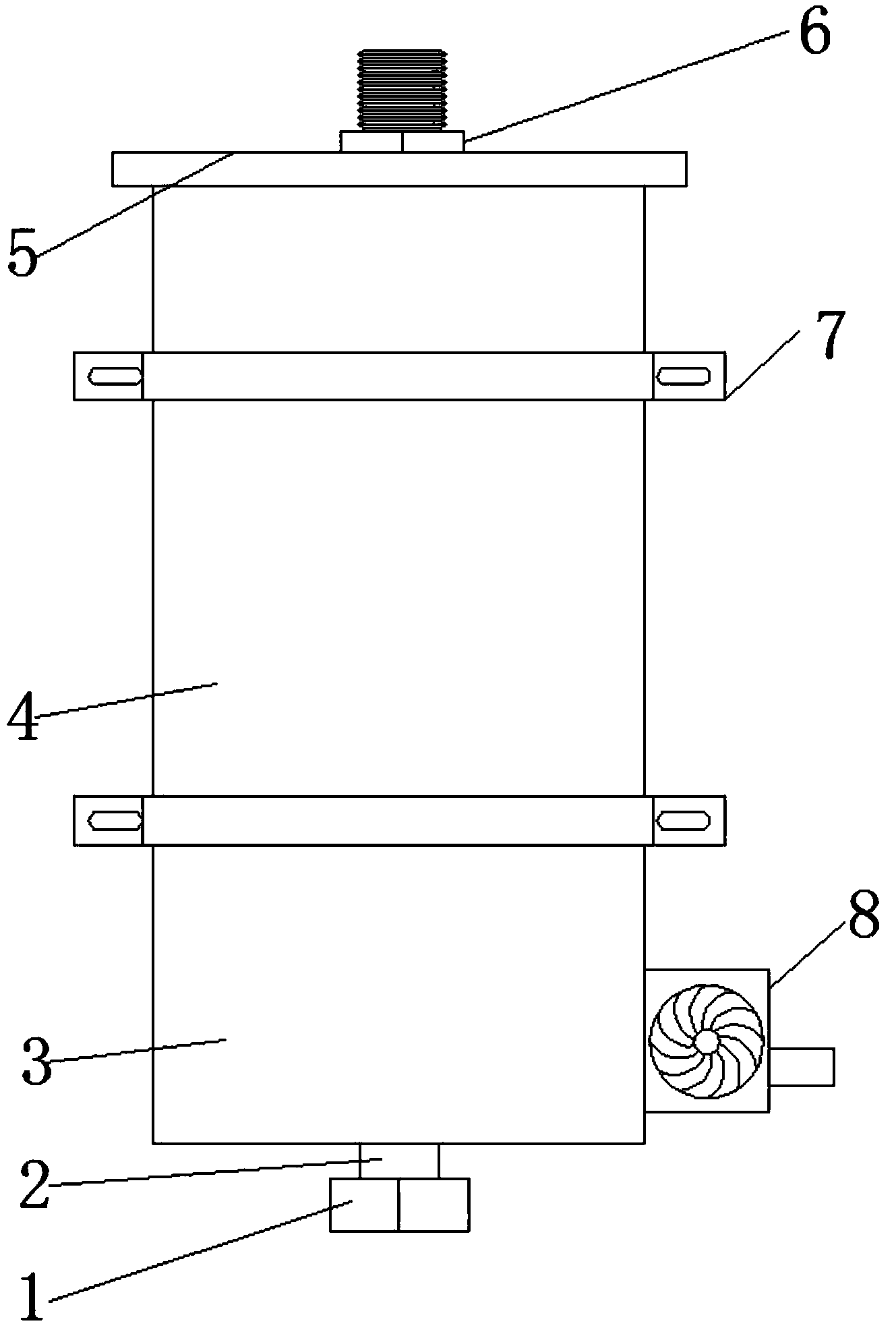

1.一种家庭用生活污水处理装置，包括一号金属筒(4)，其特征在于，所述一号金属筒(4)顶端通过螺栓固定有金属盖(5)，所述金属盖(5)顶端外壁中间位置螺接有进水头(6)，所述金属盖(5)底端外壁靠近进水头(6)位置处开有环形槽，且环形槽中卡接有金属网罩(9)，所述金属网罩(9)侧壁底端螺接有金属斗(10)，所述一号金属筒(4)侧壁底端焊接有多孔网板(12)，所述多孔网板(12)中间位置螺接有连接头(11)，且连接头(11)底端外壁焊接有排污管(2)，所述一号金属筒(4)底端螺接有二号金属筒(3)，所述二号金属筒(3)内壁焊接有限位凸环，且二号金属筒(3)内壁靠近限位凸环顶端位置处依次套接有活性炭吸附板(14)和树脂吸附板(13)，所述活性炭吸附板(14)和树脂吸附板(13)顶端外壁中间位置均开有安装孔，且排污管(2)穿过安装孔，所述二号金属筒(3)底端内壁中间位置开有通孔，所述排污管(2)插接在通孔中，所述二号金属筒(3)底端外壁通过螺栓固定有等距离分布的灭菌灯(15)。
2.根据权利要求1所述的一种家庭用生活污水处理装置，其特征在于，所述连接头(11)顶端外壁开有锥形槽，且金属斗(10)侧壁底端与锥形槽卡接。
3.根据权利要求1所述的一种家庭用生活污水处理装置，其特征在于，所述排污管(2)侧壁靠近二号金属筒(3)底端位置调节有橡胶密封圈，且排污管(2)底端螺接有排污帽(1)。
4.根据权利要求1所述的一种家庭用生活污水处理装置，其特征在于，所述二号金属筒(3)侧壁底端位置螺接有水泵(8)，且水泵(8)和灭菌灯(15)均连有开关，开关连有处理器。
5.根据权利要求1所述的一种家庭用生活污水处理装置，其特征在于，所述一号金属筒(4)和二号金属筒(3)外壁均调节有金属箍，且两个金属箍两侧外壁均焊接有固定块(7)。
6.根据权利要求1所述的一种家庭用生活污水处理装置，其特征在于，所述二号金属筒(3)顶端外壁卡接有橡胶圈，且一号金属筒(4)底端外壁开有与橡胶圈规格相适配的密封槽。
说明书
一种家庭用生活污水处理装置
技术领域
本实用新型涉及污水处理装置技术领域，尤其涉及一种家庭用生活污水处理装置。
背景技术
家庭污水是指人们在生活中的生活用水排放和家用卫生设施中等处产生的废水。家庭污水是构成中国城市地区水污染的主要水源之一，因此对污水的需求及其与非饮用为目的的污水回用有关卫生健康问题需进行研究。国家的经济发展和人民生活水平的提高需要增加水资源，因此急需努力开发非常规水源。成为国家水资源开发利用和保护中的一个十分重要的问题。现有的家庭用生活污水处理装置，大多不方便排污，不方便日常清理维护，所以现提出一种家庭用生活污水处理装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种家庭用生活污水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种家庭用生活污水处理装置，包括一号金属筒，所述一号金属筒顶端通过螺栓固定有金属盖，所述金属盖顶端外壁中间位置螺接有进水头，所述金属盖底端外壁靠近进水头位置处开有环形槽，且环形槽中卡接有金属网罩，所述金属网罩侧壁底端螺接有金属斗，所述一号金属筒侧壁底端焊接有多孔网板，所述多孔网板中间位置螺接有连接头，且连接头底端外壁焊接有排污管，所述一号金属筒底端螺接有二号金属筒，所述二号金属筒内壁焊接有限位凸环，且二号金属筒内壁靠近限位凸环顶端位置处依次套接有活性炭吸附板和树脂吸附板，所述活性炭吸附板和树脂吸附板顶端外壁中间位置均开有安装孔，且排污管穿过安装孔，所述二号金属筒底端内壁中间位置开有通孔，所述排污管插接在通孔中，所述二号金属筒底端外壁通过螺栓固定有等距离分布的灭菌灯。
优选的，所述连接头顶端外壁开有锥形槽，且金属斗侧壁底端与锥形槽卡接。
优选的，所述排污管侧壁靠近金属筒底端位置调节有橡胶密封圈，且排污管底端螺接有排污帽。
优选的，所述二号金属筒侧壁底端位置螺接有水泵，且水泵和灭菌灯均连有开关，开关连有处理器。
优选的，所述一号金属筒和二号金属筒外壁均调节有金属箍，且两个金属箍两侧外壁均焊接有固定块。
优选的，所述二号金属筒顶端外壁卡接有橡胶圈，且一号金属筒底端外壁开有与橡胶圈规格相适配的密封槽。
本实用新型的有益效果为：
1.通过安装的排污管和排污帽，方便进行排污，方便清理，操作简单，方便日常维护，降低维护难度，防堵塞。
2.通过安装的活性炭吸附板、灭菌灯和树脂吸附板，可以对水体进行除味除臭，方便污水重复使用，防止细菌滋生，更加卫生健康。
