申请日2018.07.20
公开(公告)日2019.03.05
IPC分类号C02F1/78; C02F1/50; B01F7/00
摘要
本实用新型公开了一种废水处理用臭氧消毒装置，包括箱体和臭氧发生器主体，臭氧发生器主体螺钉固定在箱体的一侧，所述箱体的顶部螺钉固定有驱动电机，且箱体的顶部内壁焊接有安装环，所述驱动电机的输出轴焊接有位于箱体内侧的第一锥齿轮，且第一锥齿轮的底端焊接有第一转动杆，所述第一转动杆的底端焊接有第一齿轮，且第一转动杆的两侧焊接有对称设置的搅拌杆。本实用新型通过驱动电机、臭氧发生器主体、第一转动杆、第一锥齿轮、第一齿轮、搅拌杆和U形搅拌片，只需通过一个驱动电机即可对废水进行不同方向的混合搅拌，从而使得废水震荡效果好，继而与臭氧充分接触。
权利要求书

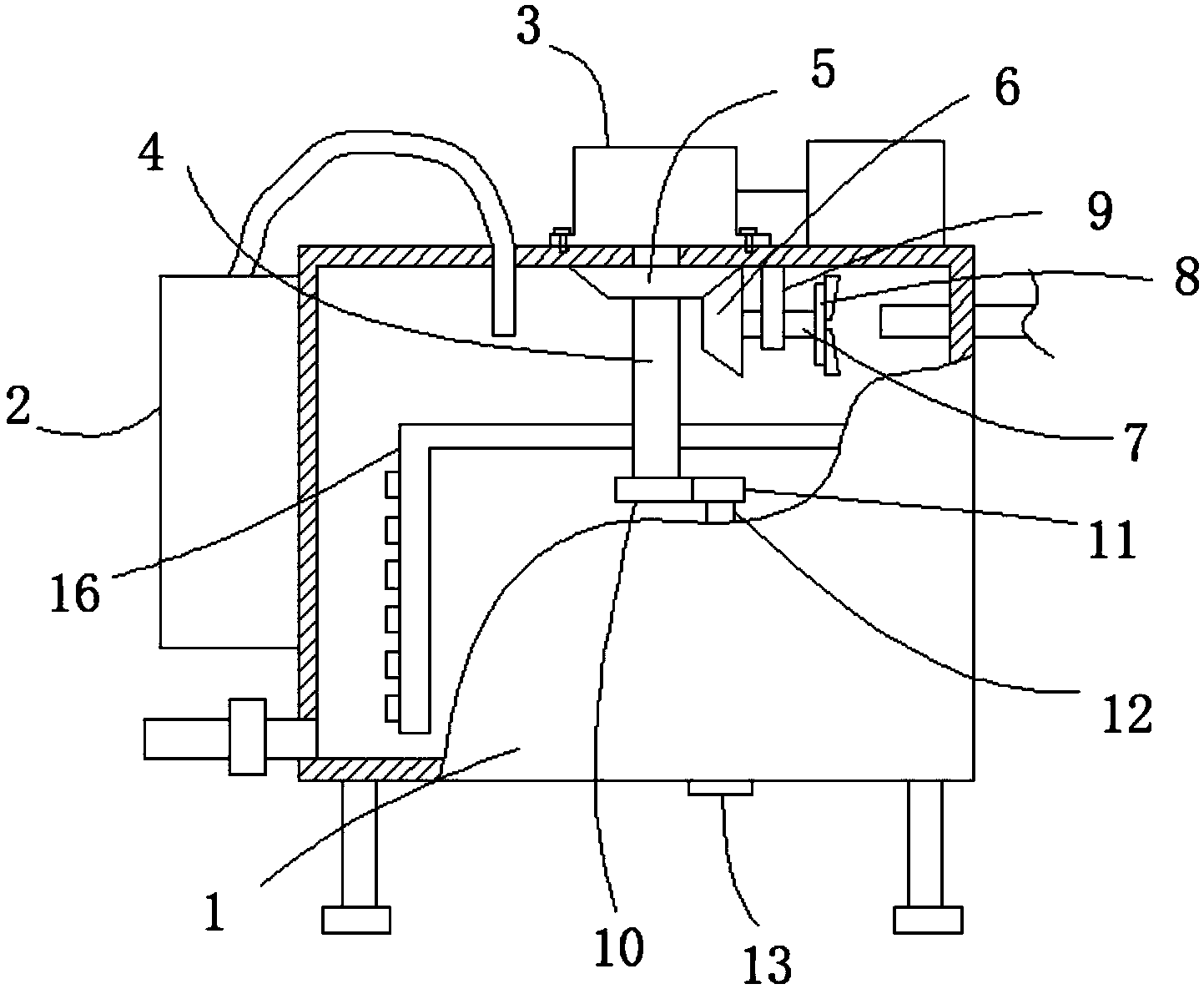

1.一种废水处理用臭氧消毒装置，包括箱体(1)和臭氧发生器主体(2)，臭氧发生器主体(2)螺钉固定在箱体(1)的一侧，其特征在于，所述箱体(1)的顶部螺钉固定有驱动电机(3)，且箱体(1)的顶部内壁焊接有安装环(9)，所述驱动电机(3)的输出轴焊接有位于箱体(1)内侧的第一锥齿轮(5)，且第一锥齿轮(5)的底端焊接有第一转动杆(4)，所述第一转动杆(4)的底端焊接有第一齿轮(10)，且第一转动杆(4)的两侧焊接有对称设置的搅拌杆(16)，所述第一齿轮(10)啮合连接有位于第一齿轮(10)一侧的第二齿轮(11)，且第二齿轮(11)的底端焊接有与箱体(1)底部内壁转动连接的第二转动杆(12)，所述第二转动杆(12)的两侧焊接有对称设置的连接杆(14)，且连接杆(14)远离第二转动杆(12)的一端焊接有U形搅拌片(15)，所述第一锥齿轮(5)啮合连接有位于第一锥齿轮(5)一侧的第二锥齿轮(6)，第二锥齿轮(6)的一端焊接有转动套接在安装环(9)内侧的转动柱(7)，转动柱(7)远离第二锥齿轮(6)的一端焊接有安装盘(8)，安装盘(8)远离转动柱(7)的一侧一体设置有环形分布的拍片(17)。
2.根据权利要求1所述的一种废水处理用臭氧消毒装置，其特征在于，所述箱体(1)的底部内壁设有与第二转动杆(12)大小适配的第一安装孔，且第二转动杆(12)的底端转动套接在第一安装孔内，且第二转动杆(12)的底端固定套接有一组限位环(13)，且限位环(13)分别位于箱体(1)的内侧和底部下方，且安装孔内设有套接在第二转动杆(12)外侧的橡胶封闭圈。
3.根据权利要求1所述的一种废水处理用臭氧消毒装置，其特征在于，所述搅拌杆(16)远离第一转动杆(4)的一端一体设置有弯折段，弯折段沿长度方向设有搅拌齿，且弯折段位于U形搅拌片(15)远离连接杆(14)的一侧。
4.根据权利要求1所述的一种废水处理用臭氧消毒装置，其特征在于，所述第二转动杆(12)与第一转动杆(4)平行，且第二转动杆(12)与箱体(1)的底部内壁垂直，且第一转动杆(4)与箱体(1)的顶部内壁垂直。
5.根据权利要求1所述的一种废水处理用臭氧消毒装置，其特征在于，所述箱体(1)的一侧嵌装固定有与箱体(1)内部连通的出水管，出水管位于臭氧发生器主体(2)的下方，且出水管设有阀门，且箱体(1)远离臭氧发生器主体(2)的一侧嵌装固定有与安装盘(8)正对的进水管。
6.根据权利要求1所述的一种废水处理用臭氧消毒装置，其特征在于，所述箱体(1)的顶部设有储备电源，储备电源位于驱动电机(3)的一侧，且臭氧发生器主体(2)的臭氧出气端连接有与箱体(1)内部连通的臭氧进气管。
说明书
一种废水处理用臭氧消毒装置
技术领域
本实用新型涉及废水处理设备技术领域，尤其涉及一种废水处理用臭氧消毒装置。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。由于城市人口的不断增多，城市生活废水处理问题日益凸显。又因为技术落后、资金短缺、治理难度较大，一直影响着城市环境及其建设。如果不尽快解决这些问题，那么随着城市化的推进，用水量的不断增加，污染将会更加的严重，影响也会更加的恶劣。
目前在对废水进行处理时，经常使用到臭氧消毒设备对废水进行消毒，然而，现有的臭氧消毒设备在对废水进行消毒时，臭氧与废水接触不够充分，影响消毒质量，为此需要改进。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种废水处理用臭氧消毒装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种废水处理用臭氧消毒装置，包括箱体和臭氧发生器主体，臭氧发生器主体螺钉固定在箱体的一侧，所述箱体的顶部螺钉固定有驱动电机，且箱体的顶部内壁焊接有安装环，所述驱动电机的输出轴焊接有位于箱体内侧的第一锥齿轮，且第一锥齿轮的底端焊接有第一转动杆，所述第一转动杆的底端焊接有第一齿轮，且第一转动杆的两侧焊接有对称设置的搅拌杆，所述第一齿轮啮合连接有位于第一齿轮一侧的第二齿轮，且第二齿轮的底端焊接有与箱体底部内壁转动连接的第二转动杆，所述第二转动杆的两侧焊接有对称设置的连接杆，且连接杆远离第二转动杆的一端焊接有U形搅拌片，所述第一锥齿轮啮合连接有位于第一锥齿轮一侧的第二锥齿轮，第二锥齿轮的一端焊接有转动套接在安装环内侧的转动柱，转动柱远离第二锥齿轮的一端焊接有安装盘，安装盘远离转动柱的一侧一体设置有环形分布的拍片。
优选的，所述箱体的底部内壁设有与第二转动杆大小适配的第一安装孔，且第二转动杆的底端转动套接在第一安装孔内，且第二转动杆的底端固定套接有一组限位环，且限位环分别位于箱体的内侧和底部下方，且安装孔内设有套接在第二转动杆外侧的橡胶封闭圈。
优选的，所述搅拌杆远离第一转动杆的一端一体设置有弯折段，弯折段沿长度方向设有搅拌齿，且弯折段位于U形搅拌片远离连接杆的一侧。
优选的，所述第二转动杆与第一转动杆平行，且第二转动杆与箱体的底部内壁垂直，且第一转动杆与箱体的顶部内壁垂直。
优选的，所述箱体的一侧嵌装固定有与箱体内部连通的出水管，出水管位于臭氧发生器主体的下方，且出水管设有阀门，且箱体远离臭氧发生器主体的一侧嵌装固定有与安装盘正对的进水管。
优选的，所述箱体的顶部设有储备电源，储备电源位于驱动电机的一侧，且臭氧发生器主体的臭氧出气端连接有与箱体内部连通的臭氧进气管。
本实用新型中，通过驱动电机、臭氧发生器主体、第一转动杆、第一锥齿轮、第一齿轮、搅拌杆和U形搅拌片，只需通过一个驱动电机即可对废水进行不同方向的混合搅拌，从而使得废水震荡效果好，继而与臭氧充分接触，使得消毒充分，同时，设置第二锥齿轮、安装盘和拍片，能够在废水进入箱体时对废水进行拍打，从而使废水在箱体内散开，从而与臭氧充分接触，进而有助于提高消毒效果，使用灵活。
