申请日2017.12.13
公开(公告)日2018.08.28
IPC分类号C02F9/02
摘要
一种环保的建筑工程领域的污水净化装置，包括第一框体装置、设置于所述第一框体装置内部的堵塞装置、设置于所述堵塞装置下方的过滤装置、设置于所述过滤装置下方的第二框体装置、设置于所述第二框体装置内部的隔板装置、设置于所述第二框体装置内部的净化装置。本实用新型实现对建筑工程领域的污水进行充分的净化，清除污水中的颗粒杂质，除尘除杂效果显著，减少对环境的污染，保护环境。
权利要求书

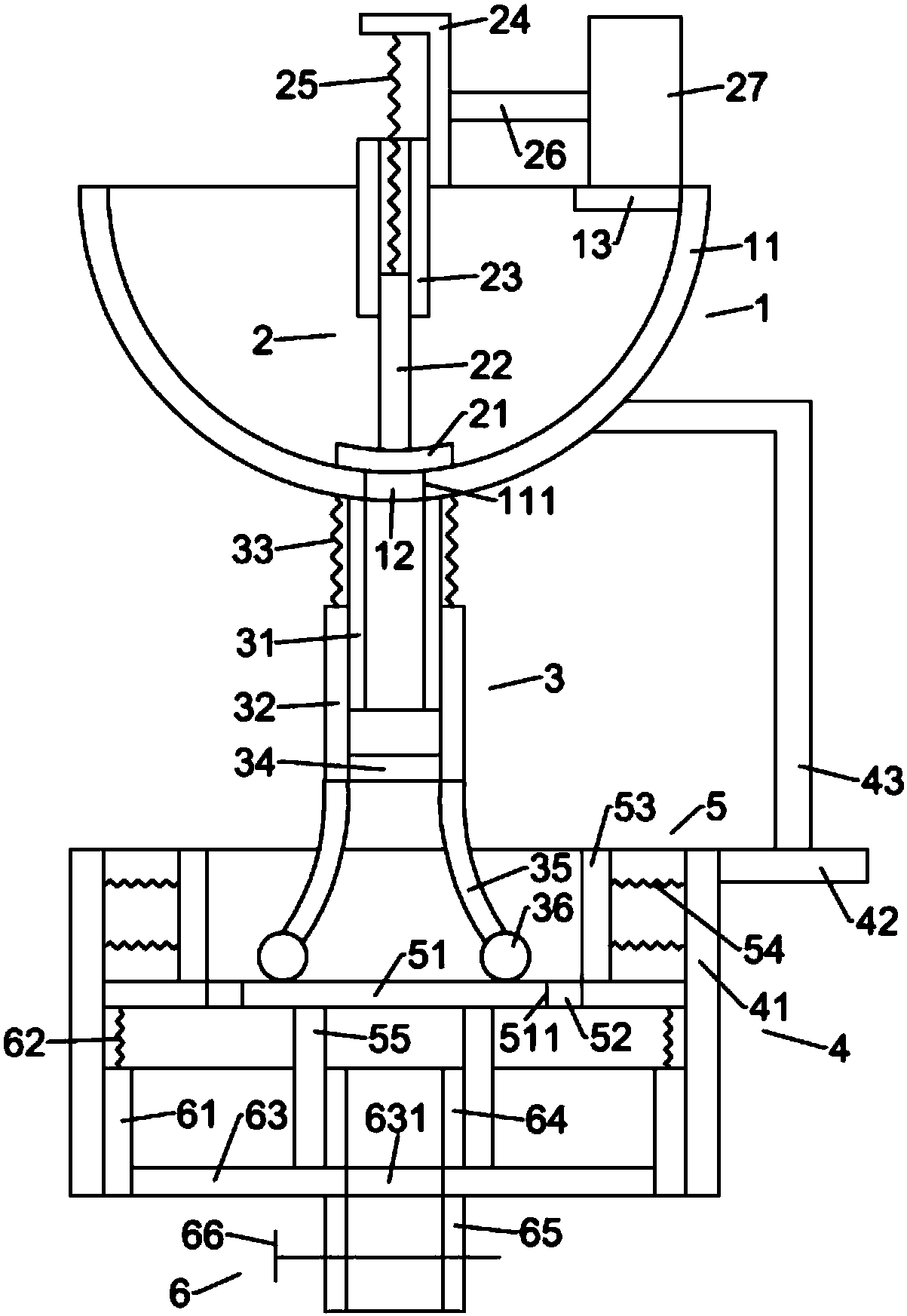

1.一种环保的建筑工程领域的污水净化装置，包括第一框体装置、设置于所述第一框体装置内部的堵塞装置、设置于所述堵塞装置下方的过滤装置、设置于所述过滤装置下方的的第二框体装置、设置于所述第二框体装置内部的隔板装置、设置于所述第二框体装置内部的净化装置，其特征在于：所述第一框体装置包括第一框体、设置于所述第一框体上的第一过滤网、设置于所述第一框体内部的第一支撑架，所述堵塞装置包括堵塞块、设置于所述堵塞块上的连接杆、设置于所述连接杆上的定位框、设置于所述定位框上的推动架、设置于所述定位框与所述推动架之间的第一弹簧、设置于所述推动架右侧的推杆、设置于所述推杆右侧的电缸，所述过滤装置包括集中框、设置于所述集中框外部的升降框、设置于所述升降框上方的第二弹簧、设置于所述集中框下的第二过滤网、设置于所述升降框下方的弯杆、设置于所述弯杆下方的清洁棉，所述第二框体装置包括第二框体、设置于所述第二框体右侧的第一固定杆、设置于所述第一固定杆上的第二支撑架，所述隔板装置包括隔板、设置于所述隔板上的第三过滤网、设置于所述隔板上方左右两侧的刮除板、设置于所述刮除板与所述第二框体之间的第三弹簧、设置于所述隔板下方的封闭框，所述净化装置包括密封框、设置于所述密封框上的第四弹簧、设置于所述密封框内部的固定板、位于所述固定板上的过滤框、设置于所述固定板下的排出管、设置于所述排出管上的阀门。
2.如权利要求1所述的环保的建筑工程领域的污水净化装置，其特征在于：所述第一框体为半球状，所述第一框体上设有第一通孔，所述第一过滤网收容于所述第一通孔内且与所述第一框体固定连接，所述第一支撑架与所述第一框体内壁固定连接。
3.如权利要求2所述的环保的建筑工程领域的污水 净化装置，其特征在于：所述堵塞块的下表面顶靠在所述第一框体的内表面上且与其滑动接触，所述连接杆为竖直杆且其下端与所述堵塞块固定连接，所述定位框呈空心状且其上下表面相通，所述连接杆的上端收容于定位框内且与所述定位框的内表面滑动接触，所述推动架的下端与所述定位框的右表面固定连接，所述第一弹簧的上端与所述推动架固定连接，所述第一弹簧的下端与所述连接杆的上端固定连接，所述推杆的左端与所述推动架固定连接，所述推杆的右端与所述电缸连接，所述电缸与所述第一支撑架固定连接。
4.如权利要求3所述的环保的建筑工程领域的污水净化装置，其特征在于：所述集中框的上端对准所述第一通孔且与所述第一框体的外表面固定连接，所述升降框呈空心状且其上下表面相通，所述集中框的下端收容于所述升降框内且与所述升降框的内表面滑动接触，所述第二弹簧竖直放置且设置有两个，所述第二弹簧顶端与所述第一框体固定连接，所述第二弹簧的底端与所述升降框固定连接，所述第二过滤网水平放置，所述第二过滤网收容于所述升降框内与所述升降框内壁固定连接，所述弯杆的上端与升降框的下表面固定连接，所述清洁棉设有两个且呈圆柱体，所述清洁棉与所述弯杆的下端固定连接。
5.如权利要求4所述的环保的建筑工程领域的污水净化装置，其特征在于：所述第二框体呈空心的长方体，所述第一固定杆的左端与所述第二框体的右表面固定连接，所述第一固定杆对所述第二支撑架起支撑作用，所述第二支撑架的下端与所述第一固定杆固定连接，所述第二支撑架的上端与所述第一框体固定连接。
6.如权利要求5所述的环保的建筑工程领域的污水净化装置，其特征在于：所述隔板为长方体且水平放置，所述隔板的侧面与所述第二框体的内表面固定连接，所述隔板上设有贯穿其上下表面的第二通孔，所述第三过滤网收容于所述第二通孔内且与所述隔板固定连接，所述清洁棉顶靠在所述隔板上。
7.如权利要求6所述的环保的建筑工程领域的污水净化装置，其特征在于：所述刮除板设置有两个分别位于所述过滤装置左右两侧，所述刮除板顶靠在所述隔板上且与其滑动接触，所述第三弹簧一端与所述刮除板固定连接，所述第三弹簧的另一端与所述第二框体固定连接，所述封闭框为空心圆柱体，所述封闭框的上表面与所述隔板的下表面固定连接。
8.如权利要求7所述的环保的建筑工程领域的污水净化装置，其特征在于：所述密封框呈空心的长方体，所述密封框收容于所述第二框体内且与所述第二框体的内表面滑动接触，所述第四弹簧竖直放置且设置有两个，所述第四弹簧顶端与所述隔板底端固定连接，所述第四弹簧的底端与所述密封框固定连接。
9.如权利要求8所述的环保的建筑工程领域的污水净化装置，其特征在于：所述固定板收容于所述密封框内且与所述密封框的内表面固定连接，所述固定板上设有贯穿其上下表面的第三通孔，所述过滤框为空心圆柱体，所述过滤框的下端对准所述第三通孔且与固定板的上表面固定连接，所述过滤框收容于所述封闭框内且与所述封闭框的内表面滑动接触，所述封闭框的下表面顶靠在所述固定板上，所述排出管上端对准所述第三通孔且与所述固定板的下表面固定连接。
说明书
一种环保的建筑工程领域的污水净化装置
技术领域
本实用新型涉及建筑工程技术领域，尤其是涉及一种环保的建筑工程领域的污水净化装置。
背景技术
在建筑工程技术领域，经常需要对污水进行净化，以便达到环保的要求。现有的污水净化装置不能对建筑工程领域的污水进行充分的净化，更加不能清除污水中的颗粒杂质，除杂效果不理想。
因此，有必要提供一种新的技术方案以克服上述缺陷。
实用新型内容
本实用新型的目的在于提供一种可有效解决上述技术问题的环保的建筑工程领域的污水净化装置。
为达到本实用新型之目的，采用如下技术方案：
一种环保的建筑工程领域的污水净化装置，包括第一框体装置、设置于所述第一框体装置内部的堵塞装置、设置于所述堵塞装置下方的过滤装置、设置于所述过滤装置下方的的第二框体装置、设置于所述第二框体装置内部的隔板装置、设置于所述第二框体装置内部的净化装置，所述第一框体装置包括第一框体、设置于所述第一框体上的第一过滤网、设置于所述第一框体内部的第一支撑架，所述堵塞装置包括堵塞块、设置于所述堵塞块上的连接杆、设置于所述连接杆上的定位框、设置于所述定位框上的推动架、设置于所述定位框与所述推动架之间的第一弹簧、设置于所述推动架右侧的推杆、设置于所述推杆右侧的电缸，所述过滤装置包括集中框、设置于所述集中框外部的升降框、设置于所述升降框上方的第二弹簧、设置于所述集中框下的第二过滤网、设置于所述升降框下方的弯杆、设置于所述弯杆下方的清洁棉，所述第二框体装置包括第二框体、设置于所述第二框体右侧的第一固定杆、设置于所述第一固定杆上的第二支撑架，所述隔板装置包括隔板、设置于所述隔板上的第三过滤网、设置于所述隔板上方左右两侧的刮除板、设置于所述刮除板与所述第二框体之间的第三弹簧、设置于所述隔板下方的封闭框，所述净化装置包括密封框、设置于所述密封框上的第四弹簧、设置于所述密封框内部的固定板、位于所述固定板上的过滤框、设置于所述固定板下的排出管、设置于所述排出管上的阀门。
所述第一框体为半球状，所述第一框体上设有第一通孔，所述第一过滤网收容于所述第一通孔内且与所述第一框体固定连接，所述第一支撑架与所述第一框体内壁固定连接。
所述堵塞块的下表面顶靠在所述第一框体的内表面上且与其滑动接触，所述连接杆为竖直杆且其下端与所述堵塞块固定连接，所述定位框呈空心状且其上下表面相通，所述连接杆的上端收容于定位框内且与所述定位框的内表面滑动接触，所述推动架的下端与所述定位框的右表面固定连接，所述第一弹簧的上端与所述推动架固定连接，所述第一弹簧的下端与所述连接杆的上端固定连接，所述推杆的左端与所述推动架固定连接，所述推杆的右端与所述电缸连接，所述电缸与所述第一支撑架固定连接。
所述集中框的上端对准所述第一通孔且与所述第一框体的外表面固定连接，所述升降框呈空心状且其上下表面相通，所述集中框的下端收容于所述升降框内且与所述升降框的内表面滑动接触，所述第二弹簧竖直放置且设置有两个，所述第二弹簧顶端与所述第一框体固定连接，所述第二弹簧的底端与所述升降框固定连接，所述第二过滤网水平放置，所述第二过滤网收容于所述升降框内与所述升降框内壁固定连接，所述弯杆的上端与升降框的下表面固定连接，所述清洁棉设有两个且呈圆柱体，所述清洁棉与所述弯杆的下端固定连接。
所述第二框体呈空心的长方体，所述第一固定杆的左端与所述第二框体的右表面固定连接，所述第一固定杆对所述第二支撑架起支撑作用，所述第二支撑架的下端与所述第一固定杆固定连接，所述第二支撑架的上端与所述第一框体固定连接。
所述隔板为长方体且水平放置，所述隔板的侧面与所述第二框体的内表面固定连接，所述隔板上设有贯穿其上下表面的第二通孔，所述第三过滤网收容于所述第二通孔内且与所述隔板固定连接，所述清洁棉顶靠在所述隔板上。
所述刮除板设置有两个分别位于所述过滤装置左右两侧，所述刮除板顶靠在所述隔板上且与其滑动接触，所述第三弹簧一端与所述刮除板固定连接，所述第三弹簧的另一端与所述第二框体固定连接，所述封闭框为空心圆柱体，所述封闭框的上表面与所述隔板的下表面固定连接。
所述密封框呈空心的长方体，所述密封框收容于所述第二框体内且与所述第二框体的内表面滑动接触，所述第四弹簧竖直放置且设置有两个，所述第四弹簧顶端与所述隔板底端固定连接，所述第四弹簧的底端与所述密封框固定连接。
所述固定板收容于所述密封框内且与所述密封框的内表面固定连接，所述固定板上设有贯穿其上下表面的第三通孔，所述过滤框为空心圆柱体，所述过滤框的下端对准所述第三通孔且与固定板的上表面固定连接，所述过滤框收容于所述封闭框内且与所述封闭框的内表面滑动接触，所述封闭框的下表面顶靠在所述固定板上，所述排出管上端对准所述第三通孔且与所述固定板的下表面固定连接。
与现有技术相比，本实用新型具有如下有益效果：本实用新型实现对建筑工程领域的污水进行充分的净化，清除污水中的颗粒杂质，除尘除杂效果显著，减少对环境的污染，保护环境。
