申请日2017.12.13
公开(公告)日2018.08.17
IPC分类号C02F9/02; C02F101/30
摘要
一种用于处理高盐高有机物废水的盐水膜分离器,包括蒸汽室、喷淋室、集液室、膜组件、原水喷淋件、循环水喷淋件、原水进口、蒸汽出口和浓水出口,所述膜组件包括膜内腔和膜表面;所述蒸汽室与所述喷淋室之间不连通,所述喷淋室与所述集液室之间连通;所述膜组件的膜表面与所述喷淋室连通,所述膜组件的膜内腔与所述蒸汽室连通;所述蒸汽室上设有蒸汽出口,所述集液室上设有浓水出口,所述集液室上设有循环水出口,所述原水进口与所述原水喷淋件连通,所述循环水出口与所述循环水喷淋件连通;所述原水喷淋件和所述循环水喷淋件的喷淋出口均连通到所述喷淋室。本实用新型对废水利用率高,膜抗污染能力强;装置结构简单,易于操作。
权利要求书
1.一种用于处理高盐高有机物废水的盐水膜分离器,其特征在于:包括蒸汽室、喷淋室、集液室、膜组件、原水喷淋件、循环水喷淋件、原水进口、蒸汽出口和浓水出口,所述膜组件包括膜内腔和膜表面;
所述蒸汽室与所述喷淋室之间不连通,所述喷淋室与所述集液室之间连通;所述膜组件的膜表面与所述喷淋室连通,所述膜组件的膜内腔与所述蒸汽室连通;
所述蒸汽室上设有蒸汽出口,所述集液室上设有浓水出口,所述集液室上设有循环水出口,所述原水进口与所述原水喷淋件连通,所述循环水出口与所述循环水喷淋件连通;
所述原水喷淋件和所述循环水喷淋件的喷淋出口均连通到所述喷淋室。
2.根据权利要求1所述的用于处理高盐高有机物废水的盐水膜分离器,其特征在于:所述膜组件为位于所述喷淋室内的管状膜,所述膜组件的膜表面直接与所述喷淋室连通,所述膜组件的膜内腔与所述蒸汽室连通,所述膜组件的膜内腔与所述喷淋室不连通。
3.根据权利要求1所述的用于处理高盐高有机物废水 的盐水膜分离器,其特征在于:所述原水喷淋件为位于所述喷淋室内的原水喷头,所述循环水喷淋件为位于所述喷淋室内的循环水喷头。
4.根据权利要求3所述的用于处理高盐高有机物废水的盐水膜分离器,其特征在于:所述原水喷头和所述循环水喷头均为多个。
5.根据权利要求3所述的用于处理高盐高有机物废水的盐水膜分离器,其特征在于:所述原水喷头的设置位置高于所述循环水喷头的设置位置。
6.根据权利要求1所述的用于处理高盐高有机物废水的盐水膜分离器,其特征在于:还包括顶盖、上法兰盘、壳体、下法兰盘;所述顶盖与所述上法兰盘围成所述蒸汽室,所述上法兰盘、所述下法兰盘和所述壳体围成所述喷淋室,所述膜组件包括固定在所述上法兰盘和所述下法兰盘上的管状膜,所述膜组件的膜表面直接与所述喷淋室连通,所述膜组件的膜内腔与所述蒸汽室连通。
7.根据权利要求6所述的用于处理高盐高有机物废水的盐水膜分离器,其特征在于:所述蒸汽出口设置在所述顶盖的上部,所述膜组件的膜内腔与所述蒸汽室的底部连通。
8.根据权利要求1所述的用于处理高盐高有机物废水的盐水膜分离器,其特征在于:所述膜组件的膜内腔与所述喷淋室不连通。
9.根据权利要求1所述的用于处理高盐高有机物废水的盐水膜分离器,其特征在于:经过所述循环水出口的循环水量是经过所述原水进口的进水量的3-8倍。
10.根据权利要求1所述的用于处理高盐高有机物废水的盐水膜分离器,其特征在于:所述循环水出口与所述循环水喷淋件之间设置有循环泵。
说明书
一种用于处理高盐高有机物废水的盐水膜分离器
技术领域
本实用新型涉及废水处理技术领域,尤其是涉及一种用于处理高盐高有机物废水的盐水膜分离器。
背景技术
石油化工、煤化工、冶金、制药、印染、造纸等工业生产过程种产生大量的高盐高有机物废水,通常含盐量在3000mg/L以上,COD浓度在2000mg/L以上,并且温度较高,且含有大量芳香族化合物、杂环化合物、烃类化合物等有毒有害的有机物,如果直接排放不仅造成资源的浪费,还会造成环境的污染。因此,实现高盐高有机物废水的盐水分离以及循环利用不仅是各行业的发展趋势也是环境保护的必然要求。
现有的超滤+反渗透双膜工艺存在进水水质要求严格、膜易受污染、运行不稳定、回收率低、耗电量大、浓水量大等缺点。因此,亟需寻求新型的分离技术解决该类高盐高有机物废水的处理排放问题。
本申请人针对现有技术的不足,充分利用废水自身的余热,提供了一种高盐高有机物废水处理的装置及工艺,具有进水水质要求低、膜抗污染能力强、工艺步骤简单、产水回收率高且水质好、处理成本低,可适合工业化处理的特点。
而“用于处理高盐高有机物废水的盐水膜分离器”正是其中的关键设备。
实用新型内容
本实用新型的目的在于设计一种新型的用于处理高盐高有机物废水的盐水膜分离器,解决上述问题。
为了实现上述目的,本实用新型采用的技术方案如下:
一种用于处理高盐高有机物废水的盐水膜分离器,其特征在于:包括蒸汽室、喷淋室、集液室、膜组件、原水喷淋件、循环水喷淋件、原水进口、蒸汽出口和浓水出口,所述膜组件包括膜内腔和膜表面;
所述蒸汽室与所述喷淋室之间不连通,所述喷淋室与所述集液室之间连通;所述膜组件的膜表面与所述喷淋室连通,所述膜组件的膜内腔与所述蒸汽室连通;
所述蒸汽室上设有蒸汽出口,所述集液室上设有浓水出口,所述集液室上设有循环水出口,所述原水进口与所述原水喷淋件连通,所述循环水出口与所述循环水喷淋件连通;
所述原水喷淋件和所述循环水喷淋件的喷淋出口均连通到所述喷淋室。
优选地,所述膜组件为位于所述喷淋室内的管状膜,所述膜组件的膜表面直接与所述喷淋室连通,所述膜组件的膜内腔与所述蒸汽室连通,所述膜组件的膜内腔与所述喷淋室不连通。
优选地,所述原水喷淋件为位于所述喷淋室内的原水喷头,所述循环水喷淋件为位于所述喷淋室内的循环水喷头。
优选地,所述原水喷头和所述循环水喷头均为多个。
优选地,所述原水喷头的设置位置高于所述循环水喷头的设置位置。

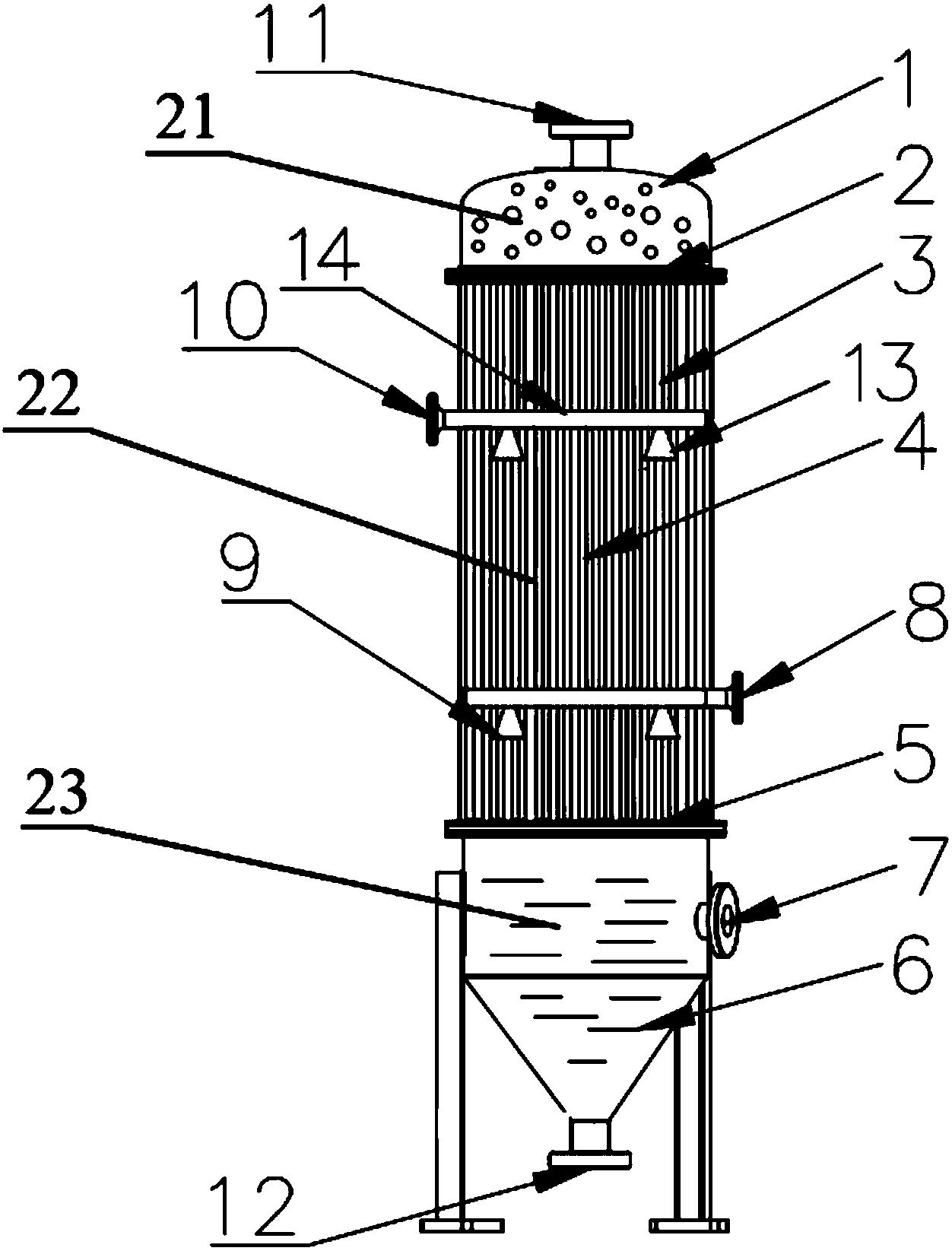

优选地,还包括顶盖、上法兰盘、壳体、下法兰盘;所述顶盖与所述上法兰盘围成所述蒸汽室,所述上法兰盘、所述下法兰盘和所述壳体围成所述喷淋室,所述膜组件包括固定在所述上法兰盘和所述下法兰盘上的管状膜,所述膜组件的膜表面直接与所述喷淋室连通,所述膜组件的膜内腔与所述蒸汽室连通。
优选地,所述蒸汽出口设置在所述顶盖的上部,所述膜组件的膜内腔与所述蒸汽室的底部连通。
优选地,所述膜组件的膜内腔与所述喷淋室不连通。
优选地,经过所述循环水出口的循环水量是经过所述原水进口的进水量的 3-8倍。
优选地,所述循环水进口与所述循环水喷淋件之间设置有循环泵。
本实用新型所谓的高盐高有机物废水是指:含盐浓度大于3000mg/L并且含 COD浓度大于2000mg/L的废水。
本实用新型的有益效果可以总结如下:
1、本实用新型对高盐高有机物废水雾化效果好,利用率高;
2、本实用新型中膜抗污染能力强,具有耐高温、耐腐蚀的特点;
3、该装置结构简单、紧凑,节能环保,易于操作。
