申请日2017.12.13
公开(公告)日2018.08.14
IPC分类号B01D36/04
摘要
本实用新型公开了一种污水处理用快速过滤装置，包括主体，所述主体的上端一侧安装有承板，所述承板的上表面固定设置有分水槽，所述分水槽靠近主体的一侧下端开设有排水孔，同时所述分水槽的上端一侧安装有进水管，所述主体的内部一侧通过在下端固定设置支撑架安装有过滤槽，同时所述主体在过滤槽的一端开设有排污口，所述主体的下端中心处安装有排淤管，并且所述主体在排淤管的一侧安装有出水管，所述出水管的上端设置有万向软管，并且所述万向软管的上端通过拉绳设置有浮球，同时所述出水管的下端设置在主体的外部，所述主体的外部在排污口处安装有活动挡板。本实用新型可快速的对污水进行过滤、沉淀、同时可快速的对杂质、淤泥进行清理。
权利要求书

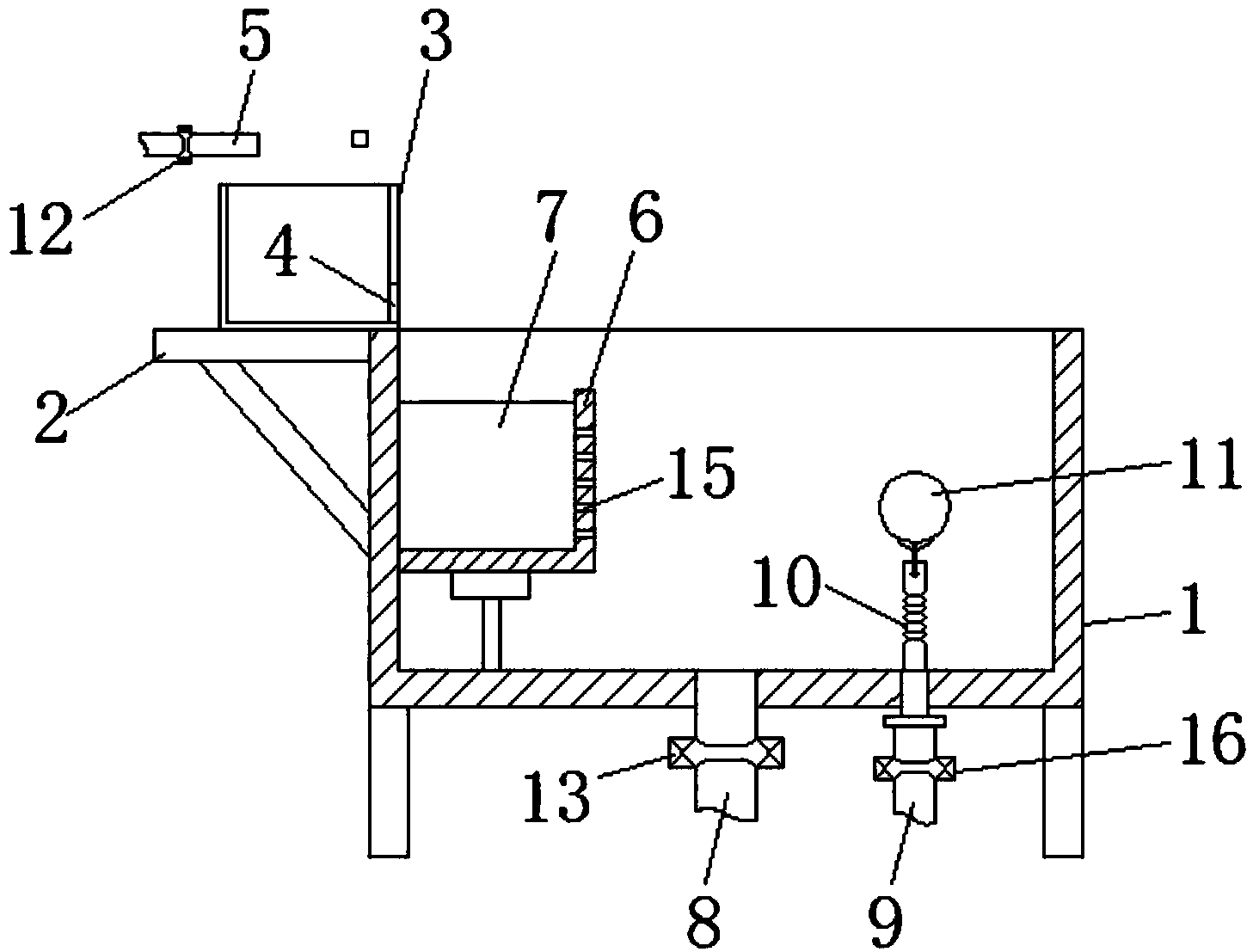

1.一种污水处理用快速过滤装置，包括主体(1)，其特征在于：所述主体(1)的上端一侧安装有承板(2)，所述承板(2)的上表面固定设置有分水槽(3)，所述分水槽(3)靠近主体(1)的一侧下端开设有排水孔(4)，同时所述分水槽(3)的上端一侧安装有进水管(5)，所述主体(1)的内部一侧通过在下端固定设置支撑架安装有过滤槽(6)，同时所述主体(1)在过滤槽(6)的一端开设有排污口(7)，所述主体(1)的下端中心处安装有排淤管(8)，并且所述主体(1)在排淤管(8)的一侧安装有出水管(9)，所述出水管(9)的上端设置有万向软管(10)，并且所述万向软管(10)的上端通过拉绳设置有浮球(11)，同时所述出水管(9)的下端设置在主体(1)的外部，所述主体(1)的外部在排污口(7)处安装有活动挡板(14)。
2.根据权利要求1所述的一种污水处理用快速过滤装置，其特征在于：所述承板(2)的下表面通过固定设置加强杆与主体(1)的外部一侧固定连接。
3.根据权利要求1所述的一种污水处理用快速过滤装置，其特征在于：所述进水管(5)的端处安装有第一阀门(12)，所述排淤管(8)的端处安装有第二阀门(13)，所述出水管(9)的端处安装第三阀门(16)。
4.根据权利要求1所述的一种污水处理用快速过滤装置，其特征在于：所述过滤槽(6)的整体呈L型，同时所述过滤槽(6)远离主体(1)内壁的一侧开设有滤孔(15)。
5.根据权利要求1所述的一种污水处理用快速过滤装置，其特征在于：所述活动挡板(14)的截面大于排污口(7)，同时所述活动挡板(14)靠近排污口(7)的一侧固定设置有密封垫圈。
说明书
一种污水处理用快速过滤装置
技术领域
本实用新型涉及污水处理装置领域，具体为一种污水 处理用快速过滤装置。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
在对污水进行净化处理之前，均需要对污水进行快速过滤。
传统的污水过滤装置存在了如下不足：1、在进行过滤后，污水中的难溶性杂质停留在装置的内部，不能快速的进行清理;2、污水中还存在了大量的淤泥，需要进行沉淀处理，但是传统的装置在沉淀后，污水输出管的位置均是固定安装，出现了大量的污水不能排出或影响下层沉淀的淤泥。
实用新型内容
本实用新型的目的在于提供一种污水处理用快速过滤装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用快速过滤装置，包括主体，所述主体的上端一侧安装有承板，所述承板的上表面固定设置有分水槽，所述分水槽靠近主体的一侧下端开设有排水孔，同时所述分水槽的上端一侧安装有进水管，所述主体的内部一侧通过在下端固定设置支撑架安装有过滤槽，同时所述主体在过滤槽的一端开设有排污口，所述主体的下端中心处安装有排淤管，并且所述主体在排淤管的一侧安装有出水管，所述出水管的上端设置有万向软管，并且所述万向软管的上端通过拉绳设置有浮球，同时所述出水管的下端设置在主体的外部，所述主体的外部在排污口处安装有活动挡板。
优选的，所述承板的下表面通过固定设置加强杆与主体的外部一侧固定连接。
优选的，所述进水管的端处安装有第一阀门，所述排淤管的端处安装有第二阀门，所述出水管的端处安装第三阀门。
优选的，所述过滤槽的整体呈L型，同时所述过滤槽远离主体内壁的一侧开设有滤孔。
优选的，所述活动挡板的截面大于排污口，同时所述活动挡板靠近排污口的一侧固定设置有密封垫圈。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过设置过滤槽、排污口、活动挡板，在进行过滤时，关闭活动挡板，由过滤槽对污水进行过滤，过滤完成后，打开活动挡板，使杂质从排污口处排出，可方便快捷的对杂质进行清理。
2、本实用新型通过设置排淤管、出水管，并且在出水管的上端安装万向软管，同时万象软管的上端安装有浮球，通过污水对浮球的浮力，始终保持对上层污水的输送，不会对底层的淤泥产生影响，最后通过排淤管对淤泥进行快速清理，互不影响，使用方便。
