申请日2018.12.29
公开(公告)日2019.04.02
IPC分类号C02F1/20; C02F1/36; C02F103/06
摘要
本发明提供一种垃圾渗滤液生化池用消泡装置,所述消泡装置包括泡沫消除罐,所述泡沫消除罐的顶部设置有进水口,底部开设有回流口和出水口,所述泡沫消除罐内侧底部设置有超声波振动板,所述泡沫消除罐内侧底部设置有支架,所述超声波振动板设置在支架上;所述泡沫消除罐的侧壁上对称设置有复数喷射头,所述进水口通过泡沫管道与生化池的上部连通,所述回流口通过回流管道分别与复数喷射头相连,所述回流管道上设置有消泡泵,所述出水口通过出水管道与生化池上部相连通,所述出水管道上设置有出水泵。本发明结构设计巧妙、操作简单,处理效果好,较经济环保,能彻底解决泡沫问题,采用机械消泡方式,保证了生化处理系统高效稳定运行。
权利要求书
1.一种垃圾渗滤液生化池用消泡装置,其特征在于:所述消泡装置包括泡沫消除罐,所述泡沫消除罐的顶部设置有进水口,底部开设有回流口和出水口,所述泡沫消除罐内侧底部设置有超声波振动板,所述泡沫消除罐内侧底部设置有支架,所述超声波振动板设置在支架上;所述泡沫消除罐的侧壁上对称设置有复数喷射头,所述进水口通过泡沫管道与生化池的上部连通,所述回流口通过回流管道分别与复数喷射头相连,所述回流管道上设置有消泡泵,所述出水口通过出水管道与生化池上部相连通,所述出水管道上设置有出水泵。
2.根据权利要求1所述的一种垃圾渗滤液生化池用消泡装置,其特征在于:所述泡沫消除罐的罐体上方设置有排气口,所述泡沫消除罐的罐体底部设置有排空口、人孔以及液位计口,所述液位计口连接有液位计。
3.根据权利要求1所述的一种垃圾渗滤液生化池用消泡装置,其特征在于:每一侧所述喷射头至少3个以上,且在垂直方向等距设置。
4.根据权利要求1所述的一种垃圾渗滤液生化池用消泡装置,其特征在于:所述超声波振动板频率为20kHZ~120kHZ。
5.根据权利要求3所述的一种垃圾渗滤液生化池用消泡装置,其特征在于:所述喷射头出口流速2m/s以上。
6.根据权利要求1所述的一种垃圾渗滤液生化池用消泡装置,其特征在于:所述消泡泵出口处的回流管道上设置有压力表。
7.根据权利要求3所述的一种垃圾渗滤液生化池用消泡装置,其特征在于:所述喷射头为螺旋形、扁形或扇形,所述喷射头向下角度为0至45度。
说明书
一种垃圾渗滤液生化池用消泡装置
【技术领域】
本发明涉及一种垃圾渗滤液生化池用消泡装置。
【背景技术】
垃圾渗滤液具有有机物浓度高、氨氮高、盐分高等特点,通常采用生化+膜深度处理工艺处理,生化通常采用二级反硝化硝化工艺,生化过程会产生大量泡沫,泡沫难以自行消除,影响生化系统且易造成二次污染。目前消除泡沫的方法一般采用连续投加大量消泡剂消泡,消泡成本高且增加了生化系统负荷,不经济。
【发明内容】
本发明要解决的技术问题,在于提供一种垃圾渗滤液生化池用消泡装置,其结构设计巧妙、操作简单,处理效果好,较经济环保,能彻底解决泡沫问题,采用机械消泡方式,保证了生化处理系统高效稳定运行。
本发明是这样实现的:

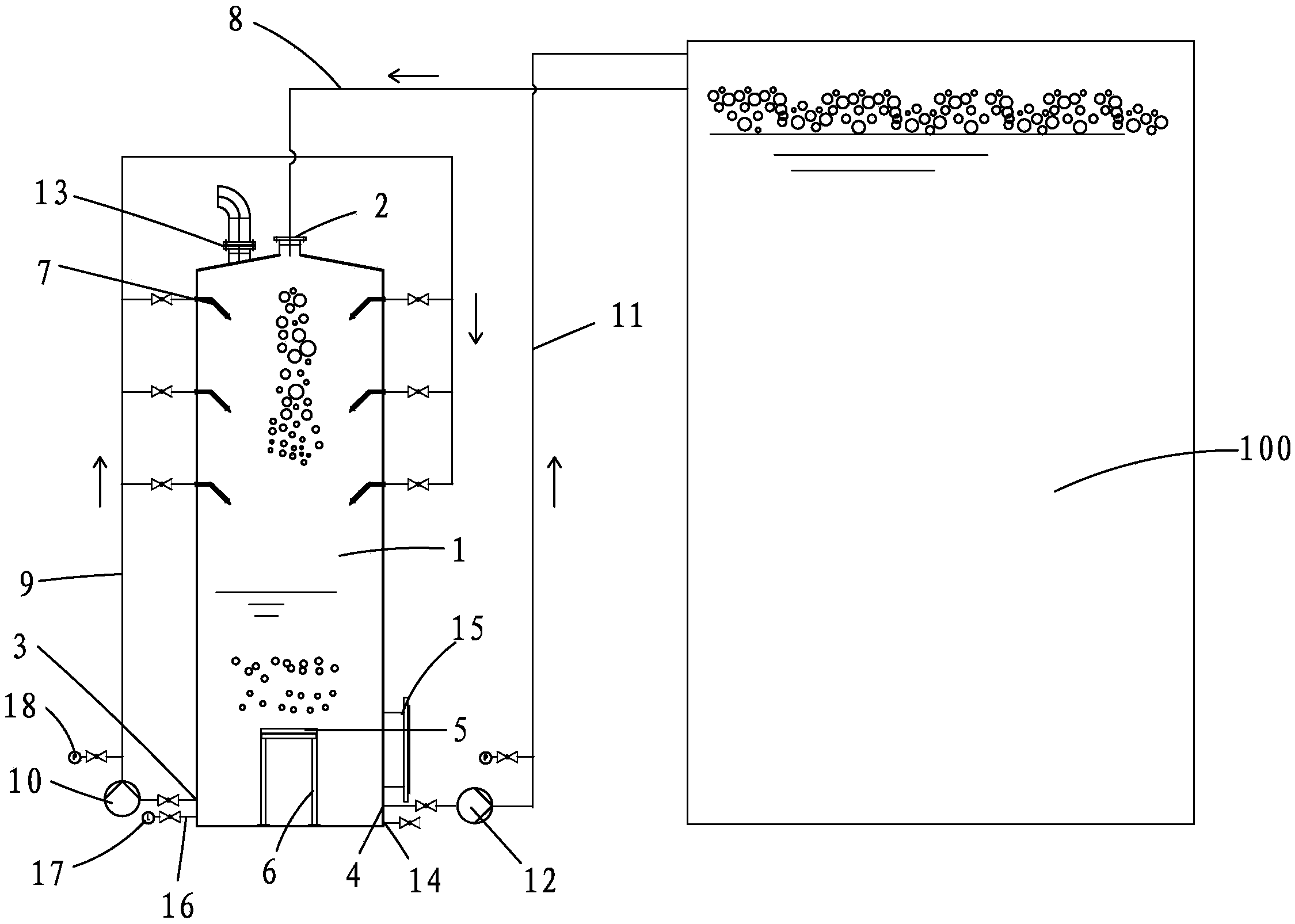

一种垃圾渗滤液生化池用消泡装置,所述消泡装置包括泡沫消除罐,所述泡沫消除罐的顶部设置有进水口,底部开设有回流口和出水口,所述泡沫消除罐内侧底部设置有超声波振动板,所述泡沫消除罐内侧底部设置有支架,所述超声波振动板设置在支架上;所述泡沫消除罐的侧壁上对称设置有复数喷射头,所述进水口通过泡沫管道与生化池的上部连通,所述回流口通过回流管道分别与复数喷射头相连,所述回流管道上设置有消泡泵,所述出水口通过出水管道与生化池上部相连通,所述出水管道上设置有出水泵。
进一步地,所述泡沫消除罐的罐体上方设置有排气口,所述泡沫消除罐的罐体底部设置有排空口、人孔以及液位计口,所述液位计口连接有液位计。
进一步地,每一侧所述喷射头至少3个以上,且在垂直方向等距设置。
进一步地,所述超声波振动板频率为20kHZ~120kHZ。
进一步地,所述喷射头出口流速2m/s以上。
进一步地,所述消泡泵出口处的回流管道上设置有压力表。
进一步地,所述喷射头为螺旋形、扁形或扇形,所述喷射头向下角度为0至45度。
本发明具有如下优点:
本发明通过对称分布的喷射头高速喷射出水,对向下流的泡沫进行对称挤压,大部分泡沫被消除,有些小泡沫再经过超声波振动板进一步消泡,分层次消泡,消泡更彻底、速度更快,效果好。本发明结构设计巧妙、操作简单,处理效果好,较经济环保,能彻底解决泡沫问题,保证了生化处理系统高效稳定运行。
