申请日2018.12.29
公开(公告)日2019.04.02
IPC分类号C02F11/121; C02F11/123
摘要
本发明一种全自动污泥浓缩脱水一体化带式压滤机，包括机体、螺旋送料器和支撑腿，所述支撑腿设于机体的底面四角，此全自动污泥浓缩脱水一体化带式压滤机，通过在机体的内部设置螺旋送料器，该螺旋送料器的上端设置挤压块，该挤压块的输入端与设于固定板上表面的第二电机的输出端连接，所述固定板的两侧底面与支撑块的上表面通过伸缩杆连接，伸缩杆的内部设置压力传感器和电磁铁，该种设计，螺旋送料器对污泥进行挤压预先脱水，当压力达到一定程度时，电磁铁断电，固定板上升，第二电机带动挤压块转动，将污泥通过集料斗送入第一传动装置，从而实现对污泥的预先脱水，降低该装置的工作强度。
权利要求书

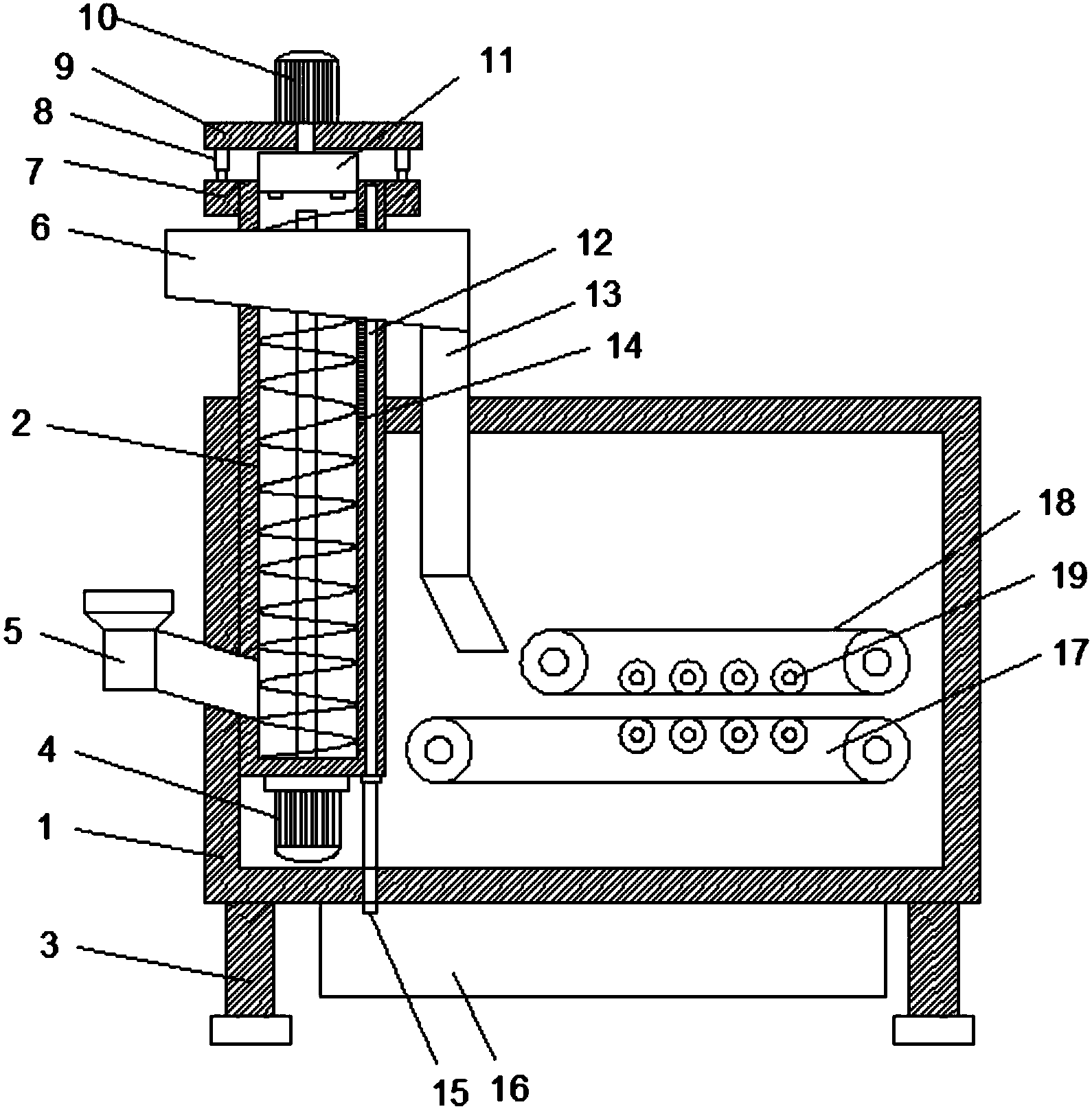

1.一种全自动污泥浓缩脱水一体化带式压滤机，包括机体(1)、螺旋送料器(2)和支撑腿(3)，其特征在于，所述支撑腿(9)设于机体(1)的底面四角，所述机体(1)的内部一侧固定有螺旋送料器(2)，所述机体(1)的一侧设有进料斗(5)，该进料斗(5)与螺旋送料器(2)的进料口连接，所述螺旋送料器(2)的底部设有第一电机(4)，该第一电机(4)的输出端与螺旋杆的输入端连接，所述螺旋送料器(2)上方设有固定板(9)，所述螺旋送料器(2)的上端两侧固定有支撑块(7)，所述支撑块(7)的上表面通过伸缩杆(8)与固定板(9)的底面固定连接，所述固定板(9)的上表面设有第二电机(10)，该第二电机(10)的输出端与设有挤压块(11)底面的挤压块(11)的输入端连接，所述螺旋送料器(2)的壳体内部设有流水槽(12)，该流水槽(12)通过滤孔(14)与螺旋送料器(2)内部连通，所述螺旋送料器(2)上端外侧套有集料斗(6)，该集料斗(6)的底部连接有输料管(13)，该输料管(13)的下端对应设置于机体(1)内部第一传动装置(17)正上方，所述第一传动装置(17)的后侧上方设有第二传动装置(18)，所述第一传动装置(17)和第二传动装置(18)设置对应的挤压辊(19)，所述机体(1)的底面设置与机体(1)内部连通的集水槽(16)，所述流水槽(12)的下端通过输水管(15)与积水槽(16)连接。
2.根据权利要求1所述的一种全自动污泥浓缩脱水一体化带式压滤机，其特征在于，所述挤压块(11)为圆盘形结构，且与螺旋送料器(2)的内径尺寸一致，所述挤压块(11)的底面设置凸条(26)。
3.根据权利要求1所述的一种全自动污泥浓缩脱水一体化带式压滤机，其特征在于，所述滤孔(14)的孔径为5-10mm。
4.根据权利要求1所述的一种全自动污泥浓缩脱水一体化带式压滤机，其特征在于，所述伸缩杆(8)有内杆(20)和外杆(21)构成，所述内杆(20)滑动连接于外杆(21)的内部，所述外杆(21)的内部上端固定有压力传感器(24)，所述压力传感器(24)的底面固定有电磁铁(23)，所述电磁铁(23)的底面通过弹簧(23)与内杆(20)的上端的吸引块(25)弹性连接。
5.根据权利要求1所述的一种全自动污泥浓缩脱水一体化带式压滤机，其特征在于，所述集料斗(6)的底面为倾斜设置。
6.根据权利要求1所述的一种全自动污泥浓缩脱水一体化带式压滤机，其特征在于，所述吸引块(25)采用与电磁铁(23)相互吸引的金属材料制成。
7.根据权利要求1所述的一种全自动污泥浓缩脱水一体化带式压滤机，其特征在于，所述压力传感器(24)与电磁铁(23)和第二电机(10)电性连接。
说明书
一种全自动污泥浓缩脱水一体化带式压滤机
技术领域
本发明涉及污泥脱水技术领域，具体为一种全自动污泥浓缩脱水一体化带式压滤机。
背景技术
国内众多的污水处理厂每天都会产生大量的污泥，目前采用的主要脱水设备有带式压滤机、离心机、厢式压滤机等。传统的脱水处理后的污泥含水率一般在80%左右，这种含水率的污泥必须进行后续处理后才能满足环保要求。
目前一般采用全自动污泥浓缩脱水一体化带式压滤机对其进行处理，现有的全自动污泥浓缩脱水一体化带式压滤机直接对污泥进行处理时，操作强度大，因此有必要对其进行设计改进。
发明内容
针对现有技术存在的不足，本发明目的是提供一种全自动污泥浓缩脱水一体化带式压滤机，以改进上述背景技术中提出的问题，本发明设计科学合理，便于对不同规格的铜板进行加工，提高加工效率，降低了生产成本。
为了改进上述问题，本发明是通过如下的技术方案来体现：一种全自动污泥浓缩脱水一体化带式压滤机，包括机体、螺旋送料器和支撑腿，所述支撑腿设于机体的底面四角，所述机体的内部一侧固定有螺旋送料器，所述机体的一侧设有进料斗，该进料斗与螺旋送料器的进料口连接，所述螺旋送料器的底部设有第一电机，该第一电机的输出端与螺旋杆的输入端连接，所述螺旋送料器上方设有固定板，所述螺旋送料器的上端两侧固定有支撑块，所述支撑块的上表面通过伸缩杆与固定板的底面固定连接，所述固定板的上表面设有第二电机，该第二电机的输出端与设有挤压块底面的挤压块的输入端连接，所述螺旋送料器的壳体内部设有流水槽，该流水槽通过滤孔与螺旋送料器内部连通，所述螺旋送料器上端外侧套有集料斗，该集料斗的底部连接有输料管，该输料管的下端对应设置于机体内部第一传动装置正上方，所述第一传动装置的后侧上方设有第二传动装置，所述第一传动装置和第二传动装置设置对应的挤压辊，所述机体的底面设置与机体内部连通的集水槽，所述流水槽的下端通过输水管与积水槽连接。
作为本发明的一种优选实施方式，所述挤压块为圆盘形结构，且与螺旋送料器的内径尺寸一致，所述挤压块的底面设置凸条。
作为本发明的一种优选实施方式，所述滤孔的孔径为5-10mm。
作为本发明的一种优选实施方式，所述伸缩杆有内杆和外杆构成，所述内杆滑动连接于外杆的内部，所述外杆的内部上端固定有压力传感器，所述压力传感器的底面固定有电磁铁，所述电磁铁的底面通过弹簧与内杆的上端的吸引块弹性连接。
作为本发明的一种优选实施方式，所述集料斗的底面为倾斜设置。
作为本发明的一种优选实施方式，所述吸引块采用与电磁铁相互吸引的金属材料制成。
作为本发明的一种优选实施方式，所述压力传感器与电磁铁和第二电机电性连接。
本发明的有益效果：本发明的一种全自动污泥浓缩脱水一体化带式压滤机，包括机体、螺旋送料器、支撑腿、第一电机、进料斗、集料斗、支撑块、伸缩杆、固定板、第二电机、挤压块、流水槽、输料管、滤孔、输水管、集水槽、第一传动装置、第二传动装置、挤压辊、内杆、外杆、弹簧、电磁铁、压力传感器、吸引块。
1.此全自动污泥浓缩脱水一体化带式压滤机，通过在机体的内部设置螺旋送料器，该螺旋送料器的上端设置挤压块，该挤压块的输入端与设于固定板上表面的第二电机的输出端连接，所述固定板的两侧底面与支撑块的上表面通过伸缩杆连接，伸缩杆的内部设置压力传感器和电磁铁，该种设计，螺旋送料器对污泥进行挤压预先脱水，当压力达到一定程度时，电磁铁断电，固定板上升，第二电机带动挤压块转动，将污泥通过集料斗送入第一传动装置，从而实现对污泥的预先脱水，降低该装置的工作强度。
本发明在一定程度上弥补了背景技术中的不足之处。
