申请日2018.12.29
公开(公告)日2019.03.08
IPC分类号B60P3/22; B60R19/42; B60S1/62
摘要
本发明公开了可转移污泥的汽车，包括汽车底盘，所述汽车底盘的顶部装设有污泥存储罐，所述污泥存储罐的前表面装设有污泥管，所述污泥存储罐的前表面一侧装设有起降杆，所述污泥存储罐的前表面另一侧装设有启闭杆，所述污泥存储罐的一端固定装设有罐盖，所述汽车底盘的顶部一侧装设有驾驶室;在该装置的侧防撞栏上装设有可减震防撞的加强护栏，当汽车在行驶过程中，其他车辆撞击在汽车防撞栏上，防撞栏会对撞击时的冲击力进行缓冲，避免车辆产生较大的震颤，在该汽车污泥存储罐的顶部装设有连通进水阀门的通水管，当汽车在排除罐体内的污泥时，可通过高压喷头对罐体的内部进行喷洗，将罐体内的污泥排出，且可对罐体的内部进行清洗。
权利要求书

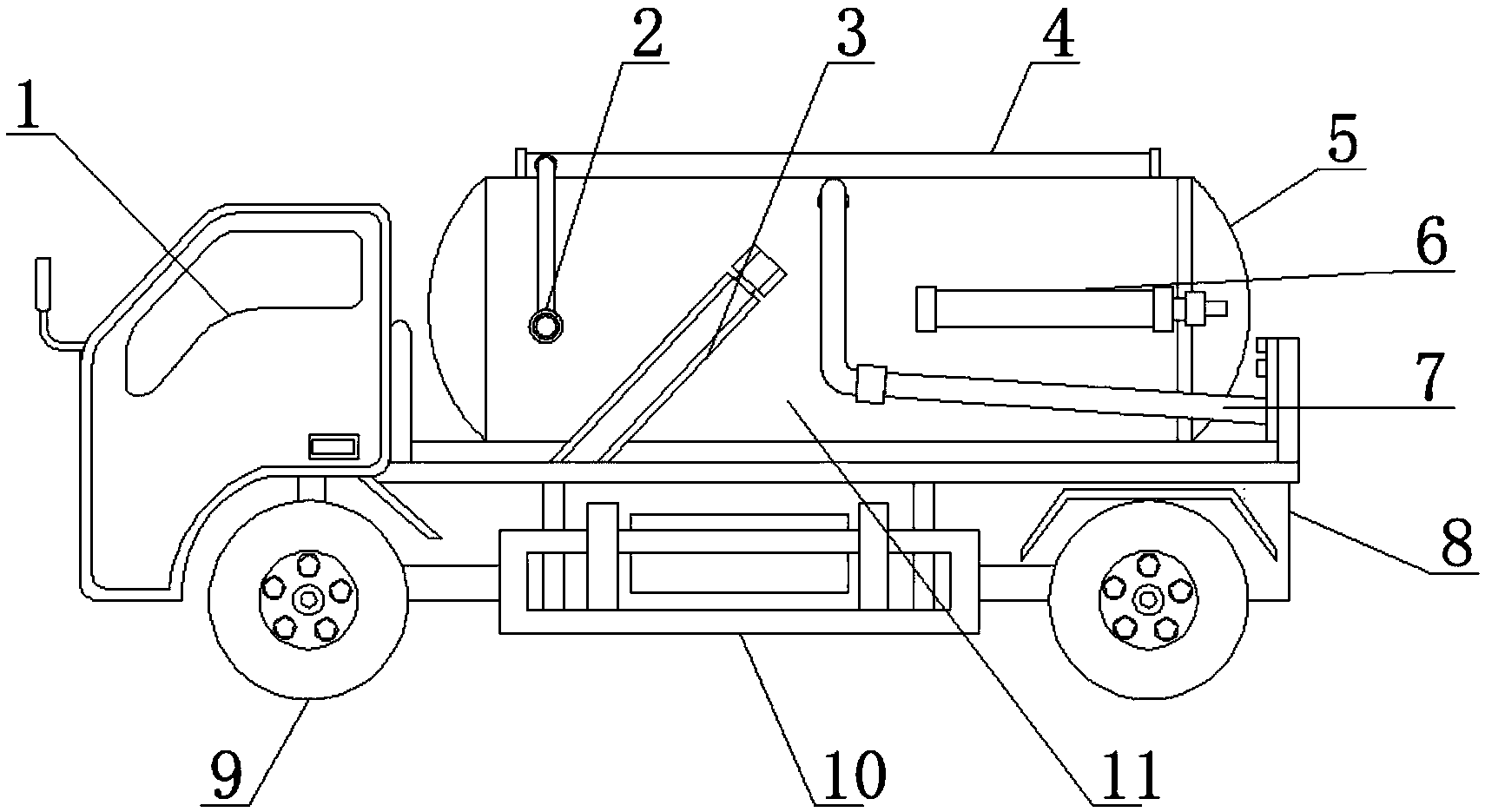

1.可转移污泥的汽车，包括汽车底盘(8)，所述汽车底盘(8)的顶部装设有污泥存储罐(11)，所述污泥存储罐(11)的前表面装设有污泥管(7)，所述污泥存储罐(11)的前表面一侧装设有起降杆(3)，所述污泥存储罐(11)的前表面另一侧装设有启闭杆(6)，所述污泥存储罐(11)的一端固定装设有罐盖(5)，所述汽车底盘(8)的顶部一侧装设有驾驶室(1)，所述汽车底盘(8)的底部两侧装设有滚轮(9)，所述汽车底盘(8)的底部前表面装设有防撞栏(10)，其特征在于：所述汽车底盘(8)的底部装设有固定梁(14)，所述固定梁(14)上装设有减震梁(17)，所述固定梁(14)上开设有限位槽(15)，所述减震梁(17)与固定梁(14)的连接处装设有限位螺栓(13)，所述减震梁(17)通过限位槽(15)滑动装设在固定梁(14)上的限位槽(15)内，所述减震梁(17)的一侧装设连接有防撞栏(10)，所述减震梁(17)与防撞栏(10)的连接处装设有减震块(16)，所述减震块(16)包括弹簧(18)、伸缩杆(19)和杆套(20)，所述伸缩杆(19)通过弹簧(18)装设在杆套(20)内。
2.根据权利要求1所述的可转移污泥的汽车，其特征在于：所述污泥存储罐(11)的前表面一侧装设有进水阀门(2)，所述污泥存储罐(11)的顶部装设有通水管(4)，所述通水管(4)的底部位于污泥存储罐(11)的内表表面顶部装设有高压喷头(12)。
3.根据权利要求2所述的可转移污泥的汽车，其特征在于：所述高压喷头(12)与进水阀门(2)通过通水管(4)连接装设。
4.根据权利要求2所述的可转移污泥的汽车，其特征在于：所述通水管(4)盘绕在污泥存储罐(11)的顶部，且所述高压喷头(12)交叉分布在污泥存储罐(11)的内表面顶部。
5.根据权利要求1所述的可转移污泥的汽车，其特征在于：所述起降杆(3)的一端装设在污泥存储罐(11)上，所述起降杆(3)的另一端装设在汽车底盘(8)上。
6.根据权利要求1所述的可转移污泥的汽车，其特征在于：所述防撞栏(10)通过减震梁(17)固定装设在汽车底盘(8)上。
7.根据权利要求1所述的可转移污泥的汽车，其特征在于：所述污泥存储罐(11)的前、后表面对称装设有两个起降杆(3)与启闭杆(6)。
说明书
可转移污泥的汽车
技术领域
本发明属于污泥车技术领域，具体涉及可转移污泥的汽车。
背景技术
污泥车主要用于市政环卫及大型厂矿运输各种垃圾，尤其适用于运输小区生活垃圾，污泥运输车包括自卸式污泥车、圆罐式污泥车、自装卸式污泥车，车后有后盖翻转油缸和四个销锁油缸，保证滴水不漏。车厢内加有不锈钢衬板，而且有耐腐蚀密封条，密封性好，拆装方便。在驾驶室内设计有人性一体化操作：罐体举升、后门开启和锁紧均可在驾驶室内完成，并安装有互锁装置和防止误操作指示灯，保证了整车操作的可靠性和安全性。
现有的可转移污泥的汽车，通常在使用时，需要通过车体上的污泥存储罐进行污泥的运输存储，在污泥存储罐内的污泥等杂质排放后，污泥任然会残留在污泥存储罐的内壁上，导致污泥无法完全排除，且影响罐体的洁净度，且车体上的侧防撞栏，通常通过焊接或者螺栓固定，在汽车之间发生撞击时，车体任然会产生较大的震颤的问题，为此我们提出可转移污泥的汽车。
发明内容
本发明的目的在于提供可转移污泥的汽车，以解决上述背景技术中提出的现有的可转移污泥的汽车，通常在使用时，需要通过车体上的污泥存储罐进行污泥的运输存储，在污泥存储罐内的污泥等杂质排放后，污泥任然会残留在污泥存储罐的内壁上，导致污泥无法完全排除，且影响罐体的洁净度，且车体上的侧防撞栏，通常通过焊接或者螺栓固定，在汽车之间发生撞击时，车体任然会产生较大的震颤的问题。
为实现上述目的，本发明提供如下技术方案：可转移污泥的汽车，包括汽车底盘，所述汽车底盘的顶部装设有污泥存储罐，所述污泥存储罐的前表面装设有污泥管，所述污泥存储罐的前表面一侧装设有起降杆，所述污泥存储罐的前表面另一侧装设有启闭杆，所述污泥存储罐的一端固定装设有罐盖，所述汽车底盘的顶部一侧装设有驾驶室，所述汽车底盘的底部两侧装设有滚轮，所述汽车底盘的底部前表面装设有防撞栏，所述汽车底盘的底部装设有固定梁，所述固定梁上装设有减震梁，所述固定梁上开设有限位槽，所述减震梁与固定梁的连接处装设有限位螺栓，所述减震梁通过限位槽滑动装设在固定梁上的限位槽内，所述减震梁的一侧装设连接有防撞栏，所述减震梁与防撞栏的连接处装设有减震块，所述减震块包括弹簧、伸缩杆和杆套，所述伸缩杆通过弹簧装设在杆套内。
优选的，所述污泥存储罐的前表面一侧装设有进水阀门，所述污泥存储罐的顶部装设有通水管，所述通水管的底部位于污泥存储罐的内表表面顶部装设有高压喷头。
优选的，所述高压喷头与进水阀门通过通水管连接装设。
优选的，所述通水管盘绕在污泥存储罐的顶部，且所述高压喷头交叉分布在污泥存储罐的内表面顶部。
优选的，所述起降杆的一端装设在污泥存储罐上，所述起降杆的另一端装设在汽车底盘上。
优选的，所述防撞栏通过减震梁固定装设在汽车底盘上。
优选的，所述污泥存储罐的前、后表面对称装设有两个起降杆与启闭杆。
与现有技术相比，本发明的有益效果是：
(1)该装置在使用时，在该装置的侧防撞栏上装设有可减震防撞的加强护栏，当汽车在行驶过程中，与其他车辆发生撞击，汽车撞击在防撞栏上，通过防撞栏与减震梁的作用，会对撞击时的冲击力进行缓冲，避免车辆产生较大的震颤，影响车辆的驾驶安全;
(2)在该汽车污泥存储罐的顶部装设有连通进水阀门的通水管，通水管的底部位于污泥存储罐的内部装设有高压喷头，当汽车在排除罐体内的污泥时，可通过进水阀门通水压力水源，通过高压喷头对罐体的内部进行喷洗，可将罐体内的污泥全部排出，且同时可对罐体的内部进行清洗。
