申请日2017.12.13
公开(公告)日2018.08.14
IPC分类号C02F1/00; E02B15/10
摘要
本实用新型公开了一种污水处理用漂浮垃圾清理装置，包括清理槽、收集箱，所述清理槽内侧固定设置有输送固定架，所述输送固定架的上端靠近清理槽一侧活动安装有齿轮，所述齿轮的一侧固定设置有第一电机，所述输送固定架的上端远离清理槽一侧活动安装有从动轮，所述齿轮和从动轮外侧活动安装有齿链，所述齿链的上表面固定设置有第一输送板，所述第一输送板固定安装有第二输送板，所述清理槽一端固定进物口，所述清理槽内侧远离进物口的一端固定设置有收集箱，所述收集箱内侧上端固定设置有收集槽。本实用新型通过输送组件的滤水，能够较大地减小漂浮物的重量和体积，使得能够储存更多打捞起的漂浮物。
权利要求书

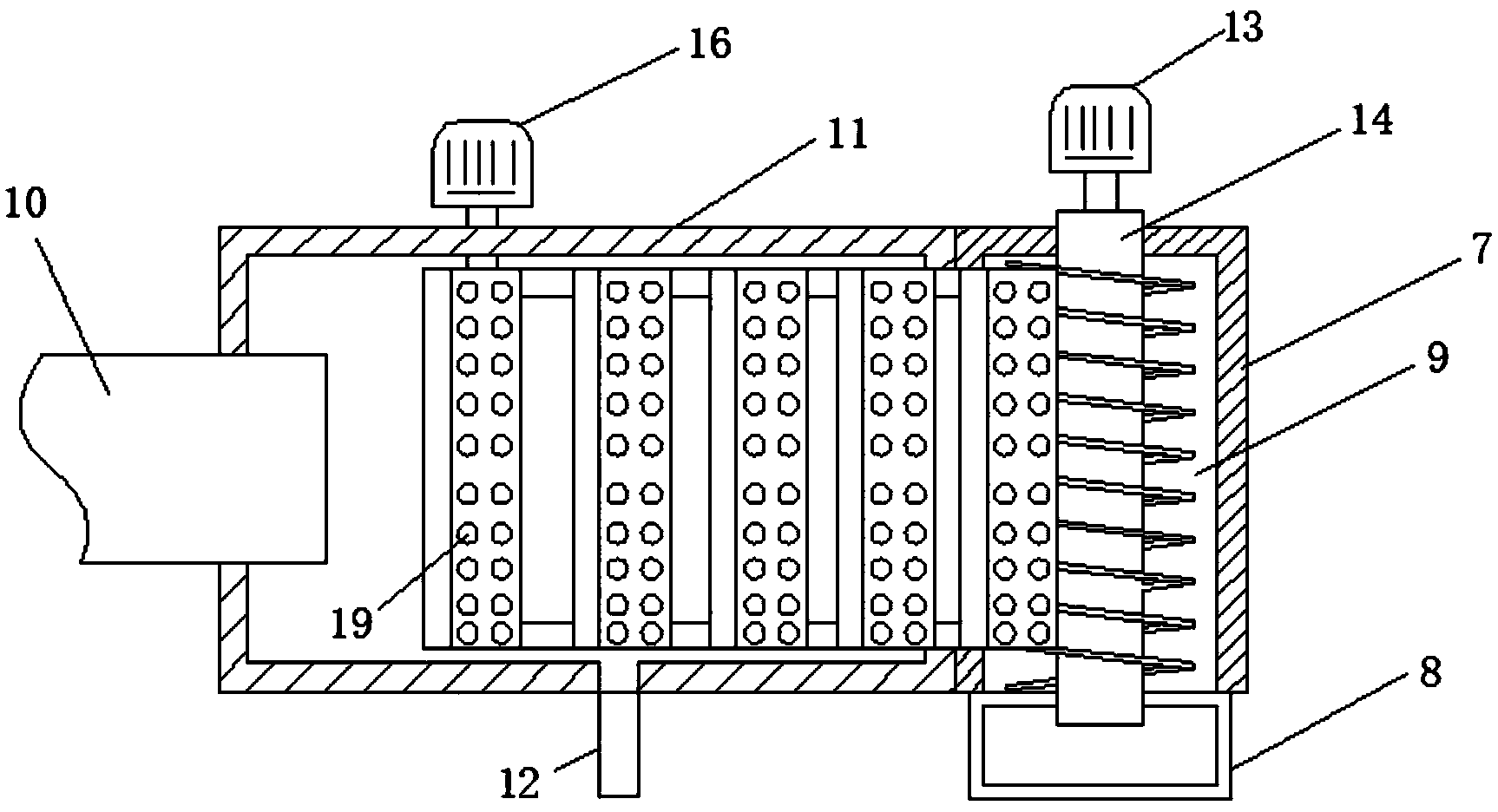

1.一种污水处理用漂浮垃圾清理装置，包括清理槽(11)、收集箱(7)，其特征于：所述清理槽(11)内侧固定设置有输送固定架(17)，所述输送固定架(17)的上端靠近清理槽(11)一侧活动安装有齿轮(1)，所述齿轮(1)的一侧固定设置有第一电机(16)，所述输送固定架(17)的上端远离清理槽(11)一侧活动安装有从动轮(6)，所述齿轮(1)和从动轮(6)外侧活动安装有齿链(3)，所述齿链(3)的上表面固定设置有第一输送板(5)，所述第一输送板(5)固定安装有第二输送板(4)，所述清理槽(11)一端固定进物口(10)，所述清理槽(11)内侧远离进物口(10)的一端固定设置有收集箱(7)，所述收集箱(7)内侧上端固定设置有收集槽(9)，所述收集槽(9)的内侧安装有输料杆(14)，所述输料杆(14)的一侧固定设置有第二电机(13)。
2.根据权利要求1所述的一种污水处理用漂浮垃圾清理装置，其特征在于：所述清理槽(11)远离进物口(10)的外侧开设有出水管(12)。
3.根据权利要求1所述的一种污水处理用漂浮垃圾清理装置，其特征在于：所述收集箱(7)靠近收集槽(9)的外侧固定设置有处理槽(8)。
4.根据权利要求1所述的一种污水处理用漂浮垃圾清理装置，其特征在于：所述第一输送板(5)开设有滤孔(19)。
5.根据权利要求1所述的一种污水处理用漂浮垃圾清理装置，其特征在于：所述输送固定架(17)两侧齿轮(1)和从动轮(6)分别通过联动杆(15)连接。
说明书
一种污水处理用漂浮垃圾清理装置
技术领域
本实用新型涉及漂浮垃圾清理技术领域，具体为一种污水 处理用漂浮垃圾清理装置。
背景技术
随着人们的生活水平不断提高，制造的生活垃圾越来越多，由于环保意识的缺乏，很大一部分生活垃圾弃入江、河、湖泊之中，致使江、河、湖泊的水面上经常漂浮大量垃圾，部分区域污染特别严重，如航运河道、发电站前池，如不及时清理，将会影响航道运行、发电机组正常运转，另一方面，由于生活污水和工业废水大量排放，河水严重营养富集，导致水面出现大量的浮游藻类，如不及时清理，将严重打破区域生态平衡。
现有装置存在以下不足：1、现有的人工打捞工具均为捞勺、捞网或简单小型的打捞设备，致使人工打捞劳动强度大，工作效率低，清理效果也不理想;2、由于打捞起的漂浮物中含有大量水分，无法存积多次打捞物。
实用新型内容
本实用新型的目的在于提供一种污水处理用漂浮垃圾清理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用漂浮垃圾清理装置，包括清理槽、收集箱，所述清理槽内侧固定设置有输送固定架，所述输送固定架的上端靠近清理槽一侧活动安装有齿轮，所述齿轮的一侧固定设置有第一电机，所述输送固定架的上端远离清理槽一侧活动安装有从动轮，所述齿轮和从动轮外侧活动安装有齿链，所述齿链的上表面固定设置有第一输送板，所述第一输送板固定安装有第二输送板，所述清理槽一端固定进物口，所述清理槽内侧远离进物口的一端固定设置有收集箱，所述收集箱内侧上端固定设置有收集槽，所述收集槽的内侧安装有输料杆，所述输料杆的一侧固定设置有第二电机。
优选的，所述清理槽远离进物口的外侧开设有出水管。
优选的，所述收集箱靠近收集槽的外侧固定设置有处理槽。
优选的，所述第一输送板开设有滤孔。
优选的，所述输送固定架两侧齿轮和从动轮分别通过联动杆连接。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过设置收集槽、输料杆和收集箱靠近收集槽的外侧固定设置有处理槽，漂浮垃圾通过传送板进入收集槽，同时通过输料杆带出收集槽进入处理槽，方便快速清理漂浮物。
2、本实用新型通过设置第一输送板、输送固定架两侧齿轮和从动轮分别通过联动杆连接，便于齿轮的传动和漂浮物的快速运输，第一输送板开设有滤孔，可以让漂浮物在运输的过程中把自身携带的水过滤，降低处理槽的载重，可以储存更多的打捞物。
