申请日2017.12.13
公开(公告)日2018.08.14
IPC分类号B01D36/02; B01D33/46; B01D29/01; B01D33/333; C02F1/00
摘要
本实用新型公开了一种新型回转式污水格栅机，包括格栅机主体，所述格栅机主体一侧上端设置有进水管，所述格栅机主体另一侧下端设置有出水管，所述格栅机主体内上端固定设置有固定杆，所述固定杆底部固定设置有电机，所述格栅机主体下端固定设置有支撑杆，所述支撑杆上设置有从动轮固定轴，所述从动轮固定轴固定设置有从动轮，所述进水口下方固定设置有主动轮固定轴，所述主动轮固定轴固定设置有主动轮，所述主动轮与从动轮外包裹格栅带，所述电机与所述主动轮通过皮带连接。本实用新型在使用时将格栅带置于水流下方，使污水与格栅带接触更多，得到更好的过滤效果，同时保证了电机不与污水接触，避免发生触电意外。
权利要求书

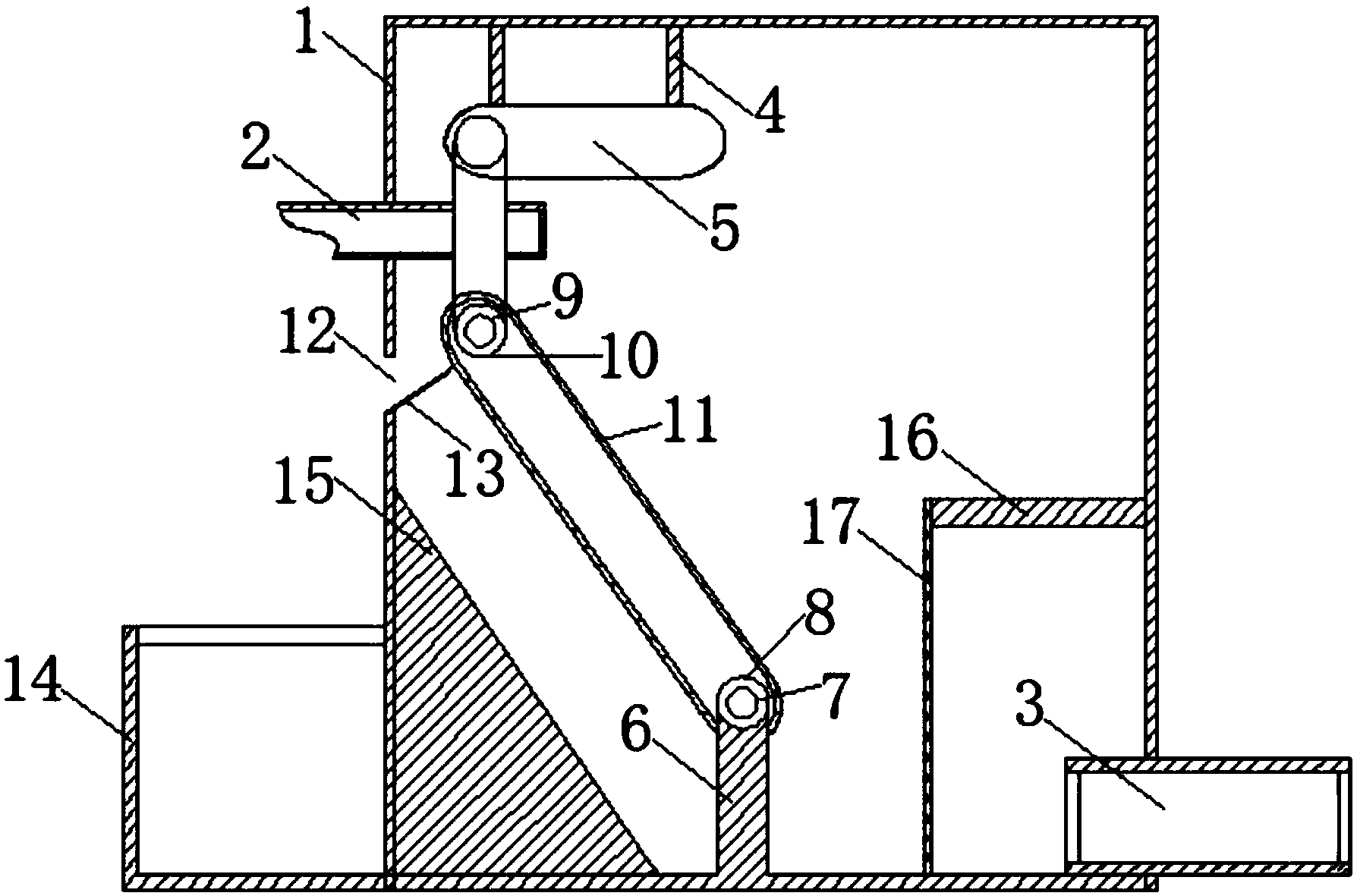

1.一种新型回转式污水格栅机，包括格栅机主体(1)，其特征在于：所述格栅机主体(1)一侧上端设置有进水管(2)，所述格栅机主体(1)另一侧下端设置有出水管(3)，所述格栅机主体(1)内上端固定设置有固定杆(4)，所述固定杆(4)底部固定设置有电机(5)，所述格栅机主体(1)下端固定设置有支撑杆(6)，所述支撑杆(6)上设置有从动轮固定轴(7)，所述从动轮固定轴(7)固定设置有从动轮(8)，所述进水管(2)方固定设置有主动轮固定轴(9)，所述主动轮固定轴(9)固定设置有主动轮(10)，所述主动轮(10)与从动轮(8)外包裹格栅带(11)，所述电机(5)与所述主动轮(10)通过皮带连接，所述格栅机主体(1)进水管(2)一侧在进水管(2)下方开有出污口(12)，所述出污口(12)固定设置有刮污板(13)。
2.根据权利要求1所述的一种新型回转式污水格栅机，其特征在于：所述格栅机主体(1)进水管(2)一侧外底部设置有收集箱(14)，所述收集箱(14)与所述出污口(12)相配合。
3.根据权利要求1所述的一种新型回转式污水格栅机，其特征在于：所述格栅机主体(1)进水管(2)一侧内设置有斜坡(15)，所述斜坡(15)最高点低于所述出污口(12)的位置。
4.根据权利要求1所述的一种新型回转式污水 格栅机，其特征在于：所述出水管(3)上方固定设置有过滤支撑板(16)，所述过滤支撑板(16)一端与所述格栅机主体(1)固定，所述过滤支撑板(16)另一端固定设置有过滤网(17)，所述过滤网(17)底端与所述格栅机主体(1)固定连接，所述过滤网(17)的高度大于出水口的高度。
5.根据权利要求1所述的一种新型回转式污水格栅机，其特征在于：所述格栅带(11)与水平方向的夹角小于90°。
说明书
一种新型回转式污水格栅机
技术领域
本实用新型涉及污水处理设备领域，具体为一种新型回转式污水格栅机。
背景技术
回转式污水格栅机是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备，可广泛地应用于城市污水处理。自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备，是目前我国最先进的固液筛分设备之一，回转式污水处理格栅是由一种独特的耙齿厂装配成一组回转格栅链，在电机减速器的驱动下，耙齿链进行逆水流方向回转运动，耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间产生相对自清运动，绝大部分固体物质靠重力落下，另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净，按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。当耙齿把流体中的固态悬浮物分离后可以保证水流畅通流过。整个工作过程是连续的，也可以是间歇的。
目前市面上的回转式污水格栅机多为将格栅斜放，格栅底端一部分置于水中的结构，这种结构的格栅机格栅利用率低，除污效果差，部分格栅机选择了将进水口置于格栅上方的方式，却将电机暴露于水下，容易发生意外。
实用新型内容
本实用新型的目的在于提供一种新型回转式污水格栅机，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种新型回转式污水格栅机，包括格栅机主体，所述格栅机主体一侧上端设置有进水管，所述格栅机主体另一侧下端设置有出水管，所述格栅机主体内上端固定设置有固定杆，所述固定杆底部固定设置有电机，所述格栅机主体下端固定设置有支撑杆，所述支撑杆上设置有从动轮固定轴，所述从动轮固定轴固定设置有从动轮，所述进水口下方固定设置有主动轮固定轴，所述主动轮固定轴固定设置有主动轮，所述主动轮与从动轮外包裹格栅带，所述电机与所述主动轮通过皮带连接，所述格栅机主体进水管一侧在进水管下方开有出污口，所述出污口固定设置有刮污板。
优选的，所述格栅机主体进水管一侧外底部设置有收集箱，所述收集箱与所述出污口相配合。
优选的，所述格栅机主体进水管一侧内设置有斜坡，所述斜坡最高点低于所述出污口的位置。
优选的，所述出水管上方固定设置有过滤支撑板，所述过滤支撑板一端与所述格栅机主体固定，所述过滤支撑板另一端固定设置有过滤网，所述过滤网底端与所述格栅机主体固定连接，所述过滤网的高度大于出水口的高度。
优选的，所述格栅带与水平方向的夹角小于90°
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过将进水口设置于格栅带上方，使污水流入后与格栅带的接触面更大，提高除污效果，同时将电机设置于进水管的上方，电机与主动轮通过皮带连接，避免了电机因进水而发生意外。
2、本实用新型中斜坡的设置使水流在流入斜坡上因重力作用加速流出，提高了污水处理的速度。
