申请日2017.12.13
公开(公告)日2018.08.14
IPC分类号C02F1/44; B01D61/14; B01D65/02; C02F101/32
摘要
本实用新型涉及一种处理含油废水的超滤装置，其特征在于：包括原水箱、原水供给支路、超滤膜、产水支路、产水箱、反洗支路以及浓水回流支路;上述的原水箱的底部连接有原水排放阀;上述的产水箱的底部连接有产水排放阀;所述原水供给支路连接原水箱的出水口和超滤膜的原水进口;所述产水支路连接超滤膜的超滤产水口和产水箱的进水口;所述反洗支路连接产水箱的出水口和超滤膜的反洗口;所述浓水回流支路连接超滤膜的超滤浓水口和原水箱的进水口;在上述的浓水回流支路上超滤浓水压力表、超滤浓水回流调节阀之间还设有浓水排放支路，所述浓水排放支路上设有超滤浓水排放阀。本实用新型具有结构简单，设计合理，实现方便且成本低、操作简单易行等优点。
权利要求书

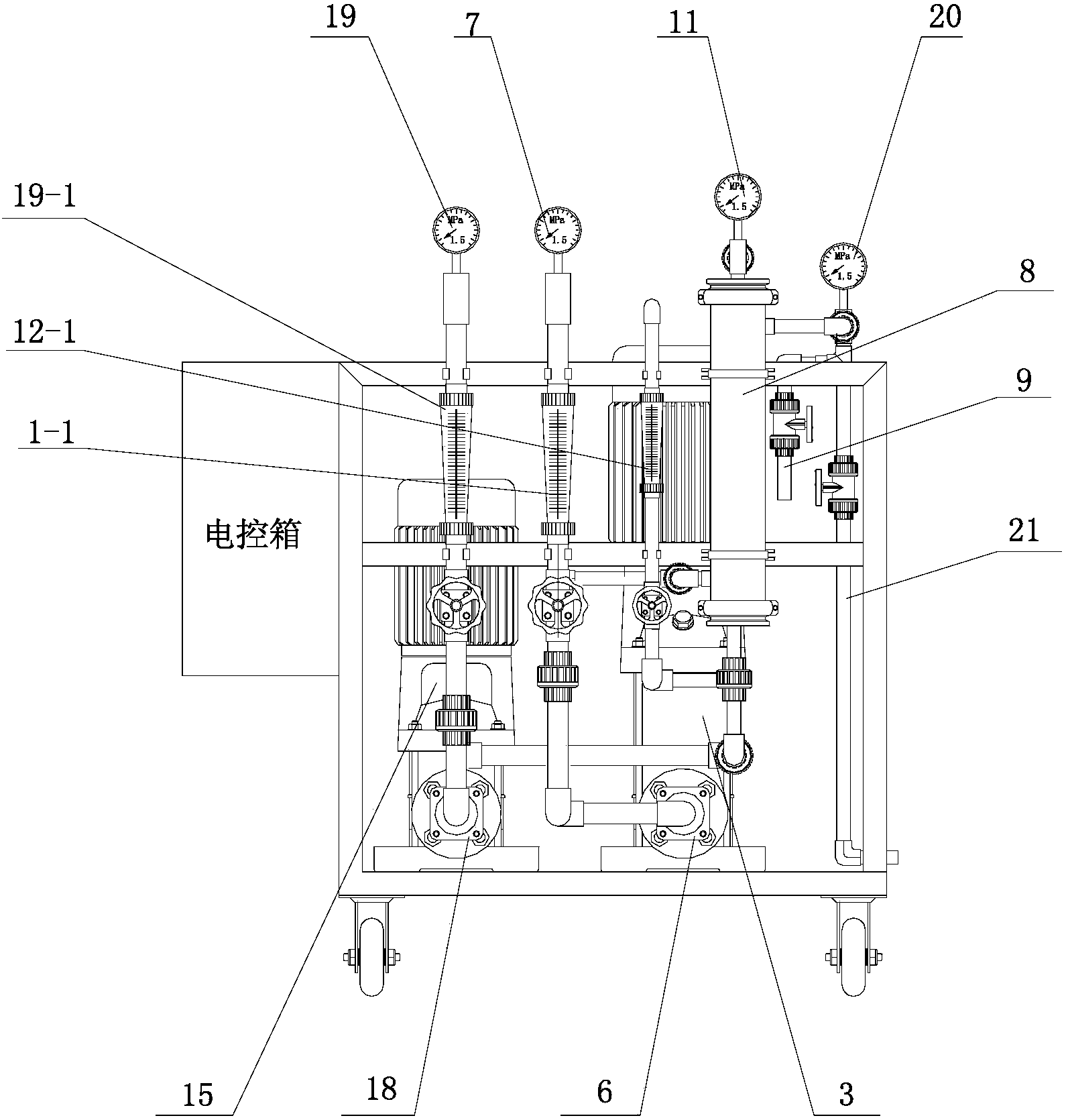

1.一种处理含油废水的超滤装置，其特征在于：包括原水箱、原水供给支路、超滤膜、产水支路、产水箱、反洗支路以及浓水回流支路;上述的原水箱的底部连接有原水排放阀;上述的产水箱的底部连接有产水排放阀;
所述原水供给支路连接原水箱的出水口和超滤膜的原水进口，从原水箱至超滤膜依次包括原水给水泵、原水流量计、原水调节阀、原水单向阀以及超滤进水压力表;所述原水给水泵连接控制原水给水泵的原水控制电磁阀;
所述产水支路连接超滤膜的超滤产水口和产水箱的进水口，从超滤膜的超滤产水口至产水箱的进水口依次包括产水压力表、产水电磁阀和产水流量计;
所述反洗支路连接产水箱的出水口和超滤膜的反洗口;从产水箱至超滤膜依次包括反洗进水泵、反洗水调节阀、反洗单向阀、反洗进水压力表以及反洗流量计;所述反洗进水泵连接控制反洗进水泵的反洗控制电磁阀;
所述浓水回流支路连接超滤膜的超滤浓水口和原水箱的进水口，从超滤膜的超滤浓水口至原水箱的进水口依次包括超滤浓水压力表、超滤浓水回流调节阀;
在上述的浓水回流支路上超滤浓水压力表、超滤浓水回流调节阀之间还设有浓水排放支路，所述浓水排放支路上设有超滤浓水排放阀。
说明书
一种处理含油废水的超滤装置
技术领域
本实用新型属于超滤水 处理技术领域，特别是涉及一种处理含油废水的超滤装置。
背景技术
超滤是介于微滤和纳滤之间的一种膜过程，膜孔径在0.05um至1nm之间。超滤是一种能够将溶液进行净化、分离、浓缩的膜分离技术，超滤过程通常可以理解成与膜孔径大小相关的筛分过程。以膜两侧的压力差为驱动力，以超滤膜为过滤介质，在一定的压力下，当水流过膜表面时，只允许水及比膜孔径小的小分子物质通过，达到溶液的净化、分离、浓缩的目的。主要用于分离溶液中的大分子、胶体和微粒，具有高效率、低能耗的分离特点。近年来随着膜材料及膜工艺的不断发展，超滤技术在市政给水、制革废水、电镀废水、纺织印染废水、屠宰废水、食品废水的处理方面以及其他各工业领域和科学研究中得到广泛的应用。
含油废水是指：含有脂(脂肪酸、皂类、脂肪、蜡等)及各种油类(矿物油、动植物油)的废水。含油废水的特点是COD、BOD高，有一定的气味和色度、易燃、易氧化分解，一般比水轻、难溶于水，其污染主要表现在以下几个方面：恶化水质、危害水产资源;危害人体健康;污染大气;影响农作物生产;影响自然景观;影响洁净的自然水源。
超滤膜分离法是近年来兴起的一种新型处理含油废水工艺，超滤膜能够将油粒拦截，只允许水分通过，从而将油水进行分离，该项工艺占地面积小且较适合高浓度的含油废水处理。该项技术需要注意的是：为保证膜系统的稳定运行，超滤膜需定期进行清洗，以防止膜污染严重而使分离效率降低。
发明内容
本实用新型为解决公知技术中存在的技术问题而提供一种结构简单，设计合理，实现方便且成本低、操作简单易行的处理含油废水的超滤装置。
本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：
一种处理含油废水的超滤装置，其特征在于：包括原水箱、原水供给支路、超滤膜、产水支路、产水箱、反洗支路以及浓水回流支路;上述的原水箱的底部连接有原水排放阀;上述的产水箱的底部连接有产水排放阀;
所述原水供给支路连接原水箱的出水口的超滤膜的原水进口，从原水箱至超滤膜依次包括原水给水泵、原水流量计、原水调节阀、原水单向阀以及超滤进水压力表;所述原水给水泵连接控制原水给水泵的原水控制电磁阀;
所述产水支路连接超滤膜的超滤产水口和产水箱的进水口，从超滤膜的超滤产水口至产水箱的进水口依次包括产水压力表、产水电磁阀和产水流量计;
所述反洗支路连接产水箱的出水口和超滤膜的反洗口;从产水箱至超滤膜依次包括反洗进水泵、反洗水调节阀、反洗单向阀、反洗进水压力表以及反洗流量计;所述反洗进水泵连接控制反洗进水泵的反洗控制电磁阀;
所述浓水回流支路连接超滤膜的超滤浓水口和原水箱的进水口，从超滤膜的超滤浓水口至原水箱的进水口依次包括超滤浓水压力表、超滤浓水回流调节阀;
在上述的浓水回流支路上超滤浓水压力表、超滤浓水回流调节阀之间还设有浓水排放支路，所述浓水排放支路上设有超滤浓水排放阀。
本实用新型具有的优点和积极效果是：采用上述技术方案，本实用新型具有以下优点：
1、本实用新型结构简单，设计合理，实现方便且成本低。
2、本实用新型操作简单易行，操作人员只需简单培训即能单独操作完成整个处理过程。
3.本实用新型可手动运行也可实现自动运行。装置启动以后，通过时间继电器对运行时间和反洗时间进行设定，实现自动运行、自动反洗。
4.本实用新型能够针对不同的水质设置不同的运行时间和反洗时间，能够灵活处理多项废水。
5.本实用新型针对含油废水采用了高亲水性的超滤膜，能够分离90%以上的油粒和COD。
6.本实用新型的反洗采水用自身产水，设备自身利用率高，节省了其他生活水的消耗。
