申请日2017.12.13
公开(公告)日2018.08.17
IPC分类号C02F9/14; C02F103/18
摘要
本实用新型公开了一种脱硫废水改造处理装置,包括进水管口和石灰反应器,所述进水管口一侧设有石灰反应器,所述石灰反应器内部设有防渗透密封板和石灰浆反应仓,且石灰浆反应仓位于两侧防渗透密封板之间,所述石灰浆反应仓一侧设有石灰浆灌注口,所述石灰浆反应仓内部设有转动轴和搅拌桨,且搅拌桨位于两侧转动轴之间,所述石灰反应器一侧设有输送管,所述输送管一侧设有沉淀反应器,所述沉淀反应器内部设有防渗透密封板和沉淀反应仓,且沉淀反应仓位于两侧防渗透密封板之间,所述沉淀反应仓一侧设有絮凝剂灌注口。该脱硫废水改造处理装置,密封效果好,拆卸简单便于后期的维护清洗,具有较高的实用性,适合广泛推广和使用。
权利要求书

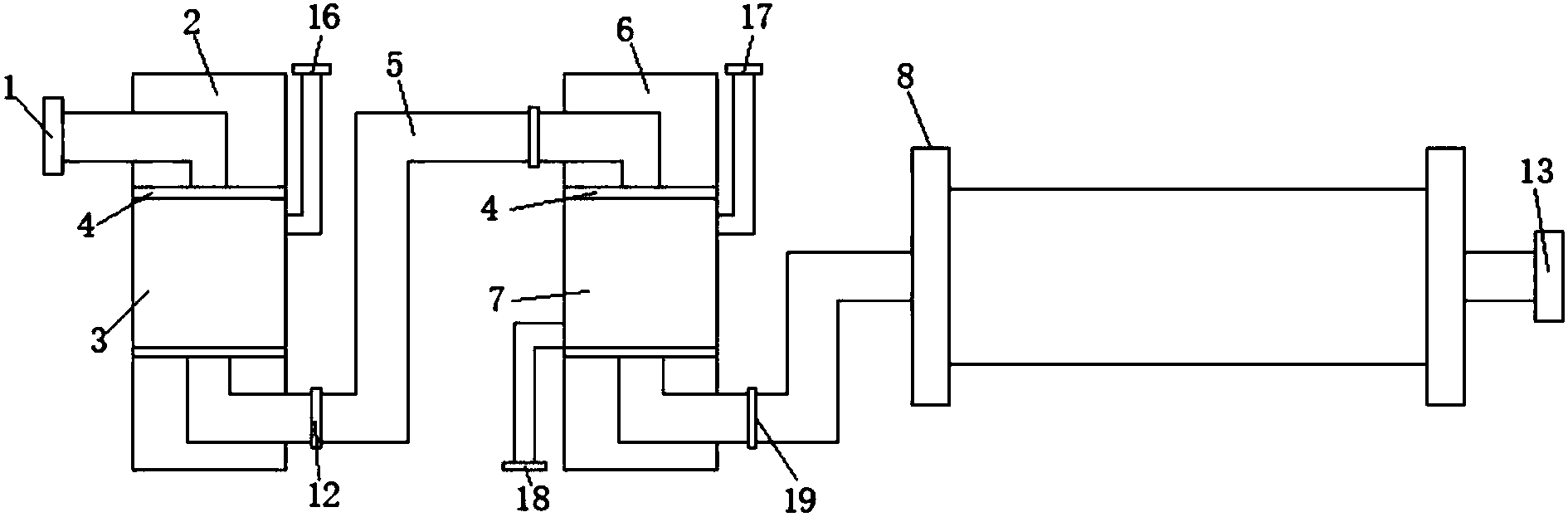

1.一种脱硫废水改造处理装置,包括进水管口(1)和石灰反应器(2),所述进水管口(1)一侧设有石灰反应器(2),其特征在于:所述石灰反应器(2)内部设有防渗透密封板(4)和石灰浆反应仓(3),且石灰浆反应仓(3)位于两侧防渗透密封板(4)之间,所述石灰浆反应仓(3)一侧设有石灰浆灌注口(16),所述石灰浆反应仓(3)内部设有转动轴(15)和搅拌桨(14),且搅拌桨(14)位于两侧转动轴(15)之间,所述石灰反应器(2)一侧设有输送管(5),所述输送管(5)一侧设有沉淀反应器(6),所述沉淀反应器(6)内部设有防渗透密封板(4)和沉淀反应仓(7),且沉淀反应仓(7)位于两侧防渗透密封板(4)之间,所述沉淀反应仓(7)一侧设有絮凝剂灌注口(17),所述沉淀反应仓(7)下方一侧设有泥浆出口(18),所述沉淀反应器(6)一侧设有膜生物反应箱(8),所述膜生物反应箱(8)内部设有密封圈(9)和离子交换反应膜(10),且离子交换反应膜(10)位于两侧密封圈(9)之间,所述离子交换反应膜(10)一侧设有固定卡扣(11),所述膜生物反应箱(8)一侧设有出水管口(13)。
2.根据权利要求1所述的一种脱硫废水改造处理装置,其特征在于:所述搅拌桨(14)与转动轴(15)活动连接。
3.根据权利要求1所述的一种脱硫废水改造处理装置,其特征在于:所述固定卡扣(11)数量为若干个,且固定卡扣(11)和密封圈(9)活动连接。
4.根据权利要求1所述的一种脱硫废水改造处理装置,其特征在于:所述固定卡扣(11)与离子交换反应膜(10)活动连接。
5.根据权利要求1所述的一种脱硫废水改造处理装置,其特征在于:所述输送管(5)一侧设有一号控制阀(12)和二号控制阀(19),且一号控制阀(12)位于石灰反应器(2)一侧,且二号控制阀(19)位于沉淀反应器(6)一侧。
说明书
一种脱硫废水 改造处理装置
技术领域
本实用新型涉及脱硫废水处理技术领域,具体为一种脱硫废水改造处理装置。
背景技术
为了维持脱硫装置浆液循环系统物质的平衡,防止烟气中可溶部分即氯浓度超过规定值和保证石膏质量,必须从系统中排放一定量的废水,废水主要来自石膏脱水和清洗系统。废水中含有的杂质主要包括悬浮物、过饱和的亚硫酸盐、硫酸盐以及重金属,其中很多是国家环保标准中要求严格控制的第一类污染物。
现有的脱硫废水改造处理装置,密封效果差,容易出现渗透现象,且过滤反应处理装置难以清洗与后期的拆卸维护,且处理过程中无法对单一处理进行控制。
实用新型内容
本实用新型的目的在于提供一种脱硫废水改造处理装置,以解决现有的脱硫废水改造处理装置,密封效果差,容易出现渗透现象,且过滤反应处理装置难以清洗与后期的拆卸维护,且处理过程中无法对单一处理进行控制的问题。
为实现上述目的,本实用新型提供如下技术方案一种脱硫废水改造处理装置,包括进水管口和石灰反应器,所述进水管口一侧设有石灰反应器,所述石灰反应器内部设有防渗透密封板和石灰浆反应仓,且石灰浆反应仓位于两侧防渗透密封板之间,所述石灰浆反应仓一侧设有石灰浆灌注口,所述石灰浆反应仓内部设有转动轴和搅拌桨,且搅拌桨位于两侧转动轴之间,所述石灰反应器一侧设有输送管,所述输送管一侧设有沉淀反应器,所述沉淀反应器内部设有防渗透密封板和沉淀反应仓,且沉淀反应仓位于两侧防渗透密封板之间,所述沉淀反应仓一侧设有絮凝剂灌注口,所述沉淀反应仓下方一侧设有泥浆出口,所述沉淀反应器一侧设有膜生物反应箱,所述膜生物反应箱内部设有密封圈和离子交换反应膜,且离子交换反应膜位于两侧密封圈之间,所述离子交换反应膜一侧设有固定卡扣,所述膜生物反应箱一侧设有出水管口,所述输送管一侧设有一号控制阀和二号控制阀,且一号控制阀位于石灰反应器一侧,且二号控制阀位于沉淀反应器一侧。
优选的,所述搅拌桨与转动轴活动连接。
优选的,所述固定卡扣数量为若干个,且固定卡扣和密封圈活动连接。
优选的,所述固定卡扣与离子交换反应膜活动连接。
优选的,所述输送管一侧设有一号控制阀和二号控制阀,且一号控制阀位于石灰反应器一侧,且二号控制阀位于沉淀反应器一侧。
与现有技术相比,本实用新型的有益效果是:该脱硫废水改造处理装置通过搅拌桨与转动轴活动连接,废水与石灰泥浆灌入时冲击搅拌桨转动可进行搅拌,通过设有的防渗透密封板能够有效的防止滤液渗透出过滤罐体,通过设有的一号控制阀与二号控制阀能够非常方便的对废水的流程进行控制方便快捷,由于长时间的工作离子交换反应膜会出现膜污染,因此通过设有的密封圈和固定卡扣能够将离子交换反应膜拿出,方便后期对离子交换反应膜的清洗以及保养。
