申请日2017.12.13
公开(公告)日2018.08.28
IPC分类号E03C1/122; E03B1/04
摘要
本实用新型公开了一种宿舍用污水回用装置，包括蓄水池、水槽管和水箱管，水龙头下方的水槽和蓄水池通过水槽管连接，蓄水池和蹲便器冲水器通过水箱管连接，蓄水池的上方设置有连接地漏的地漏管。蓄水池内的生活污水可以用于冲洗蹲便器，当污水不能及时使用，水位到达蓄水池上端的出水口时，便会通过地漏管流至地漏，污水不会长时间存放影响公共场所卫生，造成再次污染。本装置工作原理依靠物理特性，造价成本低，易于实施，可以大大节约水资源，保护环境。
权利要求书

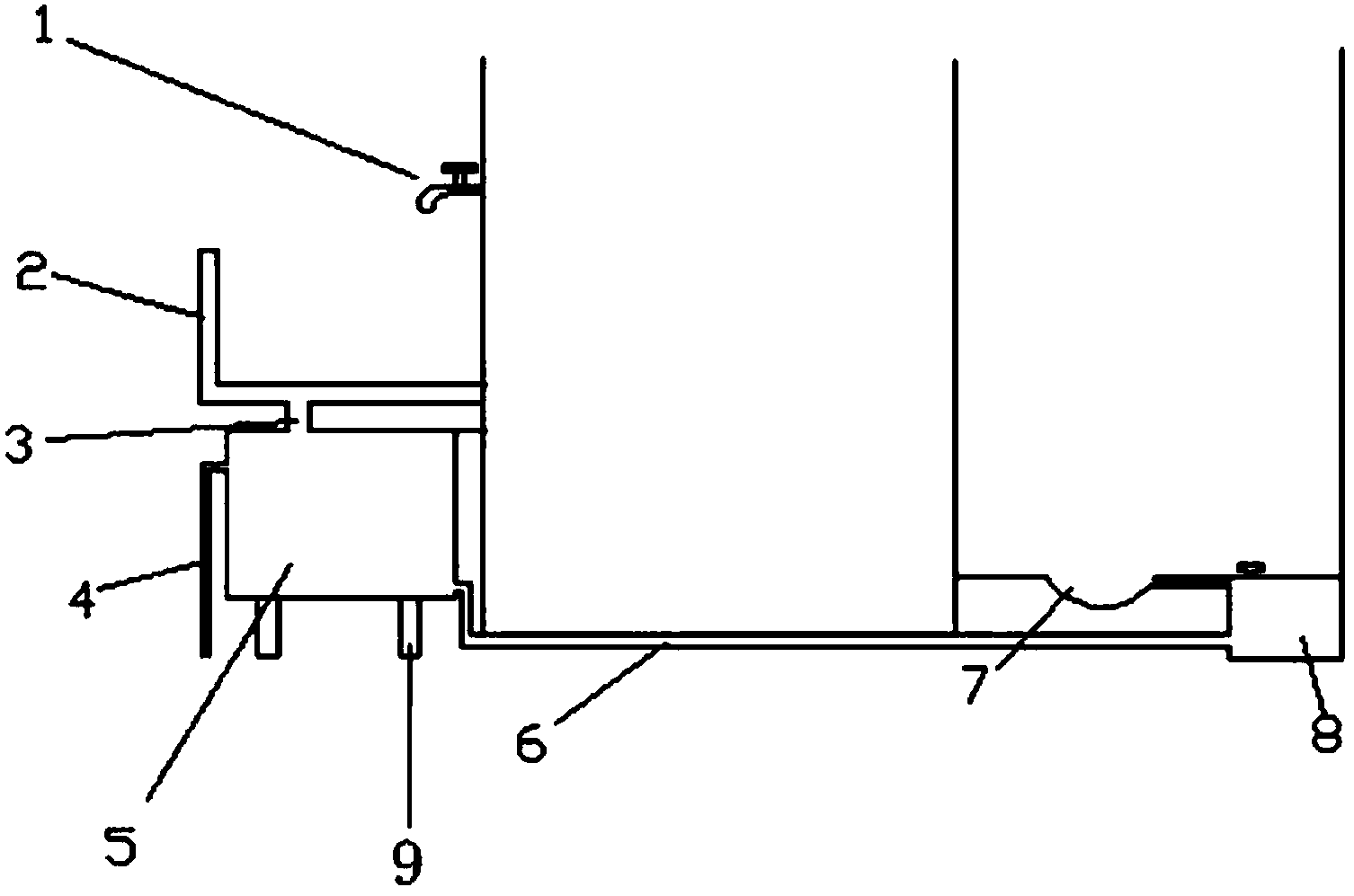

1.一种宿舍用污水回用装置，其特征在于，包括蓄水池(5)、水槽管(3)、和水箱管(6)，水龙头(1)下方的水槽(2)与所述蓄水池(5)之间通过所述水槽管(3)连接，所述蓄水池(5)和蹲便器冲水器(8)通过所述水箱管(6)连接。
2.根据权利要求1所述的一种宿舍用污水回用装置，其特征还在于，所述蓄水池(5)上端一侧连接有地漏管(4)，所述地漏管(4)的另一端连接地漏。
3.根据权利要求1所述的一种宿舍用污水回用装置，其特征还在于，所述水箱管(6)设置在所述蓄水池(5)的底部。
4.根据权利要求1所述的一种宿舍用污水回用装置，其特征还在于，所述蓄水池(5)的位置高于所述蹲便器冲水器(8)。
5.根据权利要求1所述的一种宿舍用污水回用装置，其特征还在于，所述蓄水池(5)底部固接有支撑立柱(9)。
说明书
一种宿舍用污水 回用装置
技术领域
本实用新型属于生活用水再次利用技术领域，具体涉及一种宿舍用污水回用装置。
背景技术
宿舍等公共场所使用水量大，冲厕所的水量更是巨大，使用自来水冲厕所无疑会消耗巨大的水资源，同时宿舍等公共场所产生的污水污染程度低，通常为洗漱和清洗衣物的生活污水，可直接用于冲洗厕所。宿舍污水收集回用装置是用来收集宿舍等公共场所水房大量的生活污水，同时消耗掉大量回用水，一般的一种宿舍污水收集回用装置需要在楼房设计之初与楼房同步建成，故已建成的老旧场所则无法适用，造成用大量水资源浪费，对保护水资源环境不利。
实用新型内容
本实用新型的目的是提供一种宿舍用污水回用装置，解决了现有技术中存在的已建成的老旧公共场所生活污水不能再次回用的问题。
本实用新型所采用的技术方案是，一种宿舍用污水回用装置，包括蓄水池、水槽管、地漏管和水箱管。水龙头下方的水槽与蓄水池之间通过水槽管连接，蓄水池和蹲便器冲水器之间通过水箱管连接。
本实用新型的特征还在于，
蓄水池上方连接有地漏管，地漏管和宿舍地漏连接。
水箱管设置在蓄水池的底部。
蓄水池的位置高于蹲便器冲水器。
蓄水池的底部设置有支撑立柱。
本实用新型的有益效果是使用过的生活污水回收于蓄水池内，可以用来冲洗蹲便器，污水回用可以节约水资源，保护环境，且原理依靠物理特性，改造成本低，易于应用。
