申请日2017.12.13
公开(公告)日2018.08.24
IPC分类号C02F1/00; B01F7/16
摘要
本实用新型公开了一种空调水处理自动加药整体装置,包括阻垢缓蚀剂药桶、循环水电导探头、第二安装架和非氧化型杀菌剂药桶，所述第二安装架的顶部安装有安装底座，且第一安装架内部的两端分别通过卡扣安装有氧化型杀菌剂药桶和非氧化型杀菌剂药桶，所述第一安装架的上方通过钢架安装有阻垢缓蚀剂药桶。本实用新型通过安装电导率检测仪、pH检测仪、循环水电导探头、循环水探头和控制器，通过电导率检测仪和pH检测仪及时的对水质基本参数进行在线监测，控制器根据检测的数据控制氧化型杀菌剂和非氧化型杀菌剂的交替添加，更好的抑制菌藻滋生，且能够定量添加药剂避免造成药剂的浪费，节省资源。
权利要求书

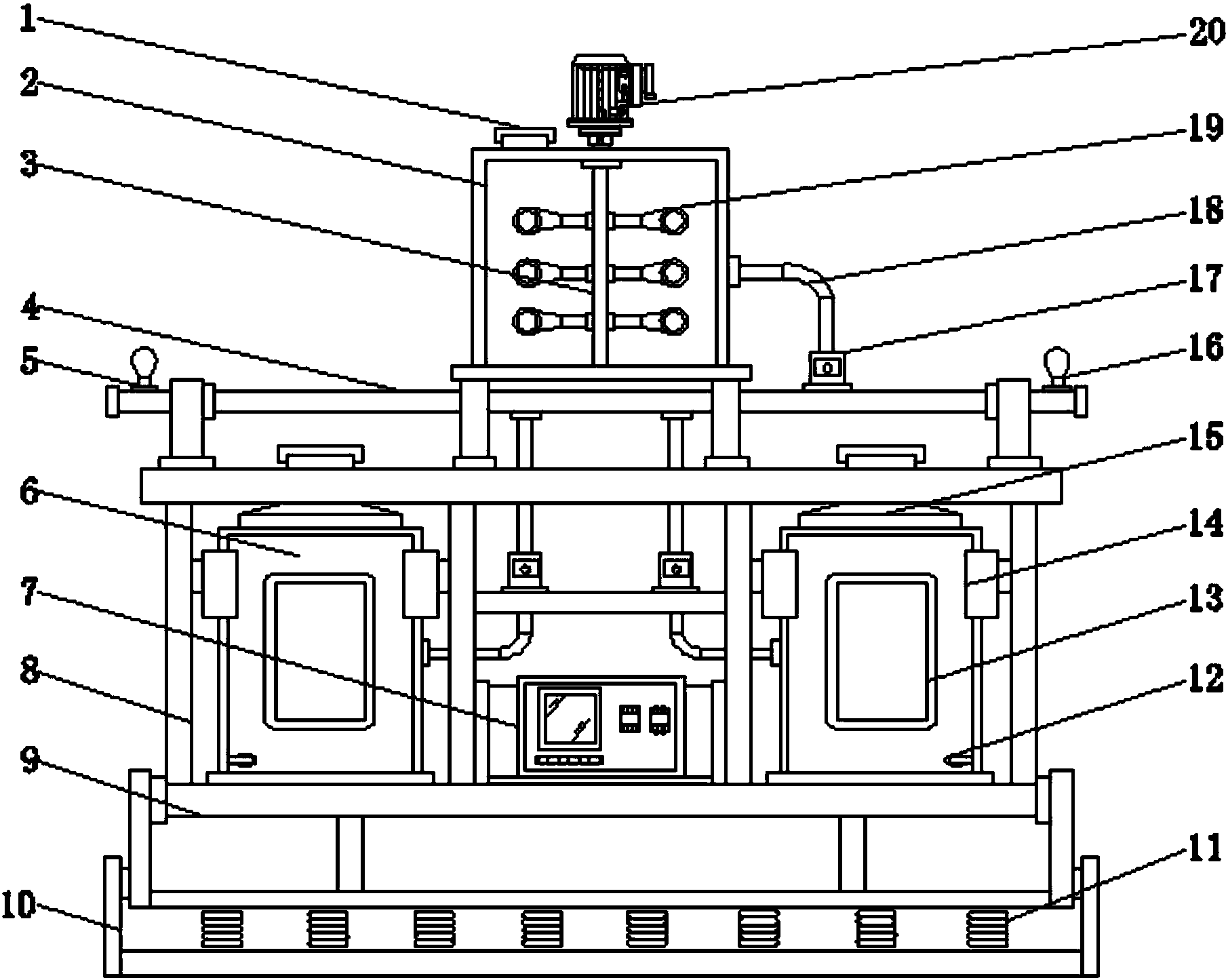

1.一种空调水处理自动加药整体装置，包括阻垢缓蚀剂药桶(2)、循环水电导探头(5)、第二安装架(10)和非氧化型杀菌剂药桶(15)，其特征在于：所述第二安装架(10)的顶部安装有安装底座(9)，且安装底座(9)与第二安装架(10)之间均匀安装有复位弹簧柱(11)，所述安装底座(9)的顶端安装有第一安装架(8)，且第一安装架(8)内部的两端分别通过卡扣(14)安装有氧化型杀菌剂药桶(6)和非氧化型杀菌剂药桶(15)，所述氧化型杀菌剂药桶(6)和非氧化型杀菌剂药桶(15)之间的第一安装架(8)正面下端安装有控制器(7)，氧化型杀菌剂药桶(6)和非氧化型杀菌剂药桶(15)远离控制器(7)一侧的内侧壁下端皆安装有液位传感器(12)，所述氧化型杀菌剂药桶(6)和非氧化型杀菌剂药桶(15)靠近控制器(7)一侧分别安装有第二通液管(22)和第三通液管(25)，且第二通液管(22)和第三通液管(25)的中间位置处分别安装有第二计量泵(23)和第三计量泵(24)，氧化型杀菌剂药桶(6)和非氧化型杀菌剂药桶(15)的顶部分别设有第二加药口(21)和第三加药口(26)，所述控制器(7)正面靠近非氧化型杀菌剂药桶(15)的一侧安装有pH检测仪(28)和电导率检测仪(27)，且pH检测仪(28)、电导率检测仪(27)和液位传感器(12)的电性输出端与控制器(7)的电性输入端电性连接，所述第一安装架(8)的顶部水平安装有贯穿第一安装架(8)侧壁的空调通水管(4)，且空调通水管(4)两端的顶部分别安装有循环水电导探头(5)和循环水探头(16)，空调通水管(4)的底端分别与第二通液管(22)和第三通液管(25)的一端连通，所述第一安装架(8)的上方通过钢架安装有阻垢缓蚀剂药桶(2)，且阻垢缓蚀剂药桶(2)的内部竖直安装有转轴(3)，所述转轴(3)两侧的阻垢缓蚀剂药桶(2)内部皆均匀安装有搅拌器(19)，所述阻垢缓蚀剂药桶(2)的顶端中央位置处安装有驱动电机(20)，且驱动电机(20)的输出端通过联轴器与转轴(3)的顶端连接，所述阻垢缓蚀剂药桶(2)顶部的一侧设置有第一加药口(1)，阻垢缓蚀剂药桶(2)靠近非氧化型杀菌剂药桶(15)一侧的中间位置处安装有与空调通水管(4)连接的第一通液管(18)，且第一通液管(18)远离阻垢缓蚀剂药桶(2)的一端安装有第一计量泵(17)，所述循环水电导探头(5)和循环水探头(16)的电性输出端分别与电导率检测仪(27)和pH检测仪(28)的电性输入端电性连接。
2.根据权利要求1所述的一种空调水 处理自动加药整体装置，其特征在于：所述阻垢缓蚀剂药桶(2)、氧化型杀菌剂药桶(6)和非氧化型杀菌剂药桶(15)的正面中央位置处皆安装有透明观测窗(13)。
3.根据权利要求1所述的一种空调水处理自动加药整体装置，其特征在于：所述第二安装架(10)的底端固定有防滑橡胶垫。
4.根据权利要求1所述的一种空调水处理自动加药整体装置，其特征在于：所述第二安装架(10)两端内侧壁上端皆设置有滑槽，安装底座(9)两端的底部皆安装有与滑槽相匹配的滑块。
5.根据权利要求1所述的一种空调水处理自动加药整体装置，其特征在于：所述非氧化型杀菌剂药桶(15)与第三通液管(25)的连接处固定有橡胶密封垫。
说明书
一种空调水处理自动加药整体装置
技术领域
本实用新型涉及水处理加药技术领域，具体为一种空调水处理自动加药整体装置。
背景技术
由于在空调循环水系统中，常会遇到管件设备结垢腐蚀以及细菌滋生等问题，需要投加杀菌剂和阻垢剂等药剂对其处理，目前，随着社会的不断发展，科学的不断进步，各领域设备不断得到改进更新，针对空调水处理的自动加药整体装置虽基本满足使用要求，但仍存在一定缺陷，现有的药剂投加中，多数采用冲击性投加，会造成抑菌效果不明显而且人工投加时剂量控制不准确，造成药剂浪费，而且药剂的接触会对皮肤造成伤害，且现有的装置在使用过程中产生的噪音较大，影响附近居民的生活质量。
实用新型内容
本实用新型的目的在于提供一种空调水处理自动加药整体装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种空调水处理自动加药整体装置，包括阻垢缓蚀剂药桶、循环水电导探头、第二安装架和非氧化型杀菌剂药桶，所述第二安装架的顶部安装有安装底座，且安装底座的底部外壁与第二安装架的底端内壁之间均匀安装有复位弹簧柱，所述安装底座的顶端安装有第一安装架，且第一安装架内部的两端分别通过卡扣安装有氧化型杀菌剂药桶和非氧化型杀菌剂药桶，所述氧化型杀菌剂药桶和非氧化型杀菌剂药桶之间的第一安装架正面下端安装有控制器，氧化型杀菌剂药桶和非氧化型杀菌剂药桶远离控制器一侧的内侧壁下端皆安装有液位传感器，所述氧化型杀菌剂药桶和非氧化型杀菌剂药桶靠近控制器一侧分别安装有第二通液管和第三通液管，且第二通液管和第三通液管的中间位置处分别安装有第二计量泵和第三计量泵，氧化型杀菌剂药桶和非氧化型杀菌剂药桶的顶部分别设有第二加药口和第三加药口，所述控制器正面靠近非氧化型杀菌剂药桶的一侧安装有pH检测仪和电导率检测仪，且pH检测仪、电导率检测仪和液位传感器的电性输出端与控制器的电性输入端电性连接，所述第一安装架的顶部水平安装有贯穿第一安装架侧壁的空调通水管，且空调通水管两端的顶部分别安装有循环水电导探头和循环水探头，空调通水管的底端分别与第二通液管和第三通液管的一端连通，所述第一安装架的上方通过钢架安装有阻垢缓蚀剂药桶，且阻垢缓蚀剂药桶的内部竖直安装有转轴，所述转轴两侧的阻垢缓蚀剂药桶内部皆均匀安装有搅拌器，所述阻垢缓蚀剂药桶的顶端中央位置处安装有驱动电机，且驱动电机的输出端通过联轴器与转轴的顶端连接，所述阻垢缓蚀剂药桶顶部的一侧设置有第一加药口，阻垢缓蚀剂药桶靠近非氧化型杀菌剂药桶一侧的中间位置处安装有与空调通水管连接的第一通液管，且第一通液管远离阻垢缓蚀剂药桶的一端安装有第一计量泵，所述循环水电导探头和循环水探头的电性输出端分别与电导率检测仪和pH检测仪的电性输入端电性连接。
优选的，所述阻垢缓蚀剂药桶、氧化型杀菌剂药桶和非氧化型杀菌剂药桶的正面中央位置处皆安装有透明观测窗。
优选的，所述第二安装架的底端固定有防滑橡胶垫。
优选的，所述第二安装架两端内侧壁上端皆设置有滑槽，安装底座两端的底部皆安装有与滑槽相匹配的滑块。
优选的，所述非氧化型杀菌剂药桶与第三通液管的连接处固定有橡胶密封垫。
与现有技术相比，本实用新型的有益效果是：该空调水处理自动加药整体装置通过安装电导率检测仪、pH检测仪、循环水电导探头、循环水探头和控制器，通过电导率检测仪和pH检测仪及时的对水质基本参数进行在线监测，控制器根据检测的数据控制氧化型杀菌剂和非氧化型杀菌剂的交替添加，更好的抑制菌藻滋生，且能够定量添加药剂避免造成药剂的浪费，节省资源，通过在氧化型杀菌剂药桶和非氧化型杀菌剂药桶内壁底端安装液位传感器，使得在当药剂量低于液位传感器需要手动添加药剂时，工作人员能够及时得知并进行添加，避免影响水处理工作的顺利进行，通过在阻垢缓蚀剂药桶内部安装转轴、驱动电机和搅拌器，使得在当配制阻垢缓蚀剂时，驱动电机带动转轴转动，从而带动搅拌器转动实现对药剂进行搅拌，加快药剂制成和防止药剂沉淀，保证药剂的质量，通过在安装底座底部外壁与第二安装架底端内壁之间均匀安装复位弹簧柱，有效降低装置运行时震动剧烈时产生的巨大噪音。
