申请日2017.12.13
公开(公告)日2018.08.17
IPC分类号E02B15/04
摘要
本实用新型为一种海上油田污水罐浮油收集装置，包括浮动集油机构、定位杆、铁链、收油软管、排油管、抽油泵和取样阀，浮动集油机构分别通过定位杆、铁链与污水罐的人孔短节连接;浮动集油机构还通过其上的出油管与收油软管输入端连接，其输出端通过排油管与所述抽油泵连接，排油管与抽油泵之间设有取样阀，本实用新型结构简单、拆装容易、操作简便、浮油收集效率高、免维护及实用性强，不仅能够实现全天候24小时连续、自动收集浮油，使污水除油效率提高20～30%，明显提高了污水水质;而且还大大减轻了操作人员的工作量及劳动强度，节省了大量的人力及工时;同时明显改善了工作环境，降低了作业的健康、安全风险。
权利要求书
1.一种海上油田污水罐浮油收集装置，由装置本体构成，其特征在于，所述装置本体包括浮动集油机构、定位杆、铁链、收油软管、排油管、抽油泵和取样阀，所述浮动集油机构分别通过定位杆、铁链与污水罐的人孔短节连接;所述浮动集油机构通过其上的出油管与收油软管输入端连接，其输出端通过排油管与所述抽油泵连接;所述收油软管与出油管和排油管的连接处分别设有第一快装接头和第二快装接头;所述排油管与抽油泵之间设有取样阀。
2.根据权利要求1所述的一种海上油田污水罐浮油收集装置，其特征在于，所述浮动集油机构由三个浮筒、支架、吸油盘、出油管和定位圈构成，所述浮筒呈正三角形状与支架连接;所述吸油盘口部连接有穿过支架中心套管的出油管;所述定位圈与定位杆连接。
3.根据权利要求2所述的一种海上油田污水罐浮油收集装置，其特征在于，所述浮动集油机构的吸油盘呈水平圆盘状，所述吸油盘的高度小于浮筒的高度，所述吸油盘口部处于液面下5～10mm。
4.根据权利要求2所述的一种海上油田污水罐浮油收集装置，其特征在于，所述浮动集油机构的浮筒为内部空心的长方体。
5.根据权利要求1～4任一所述的一种海上油田污水罐浮油收集装置，其特征在于，所述收油软管为钢丝增强尼龙树脂软管。
6.根据权利要求5所述的一种海上油田污水罐浮油收集装置，其特征在于，所述排油管为316不锈钢材质。
7.根据权利要求6所述的一种海上油田污水 罐浮油收集装置，其特征在于，所述抽油泵为气动隔膜泵。
说明书
一种海上油田污水罐浮油收集装置
技术领域
本实用新型属于油水分离技术领域，具体涉及一种海上油田污水罐浮油收集装置。
背景技术
污水罐是海上油田污水处理通常使用的设备，主要用来缓存污水，通过其较大的容积来实现调节功能，以保证污水增压泵或注水泵供液平稳，为污水增压泵或注水泵的平稳运行创造良好条件。污水罐在长期使用过程中，污水表面会积聚浮油，这对于污水水质造成一定的影响，因此需要定期收集污水罐的浮油。目前海上油田污水罐浮油收集主要采用人工方式：操作人员站在污水罐顶部，将污水罐的人孔盖打开，手握软管通过人孔将软管伸至污水表面，启动与软管相连接的气动隔膜泵进行抽吸浮油，并不断地调整吸油口位置，将浮油进行收集，每天作业2～5小时。采用以上方式收集污水罐的浮油存在以下缺点：浮油收集效果不佳，而且作业时间受海上气候条件的影响较大，有时连续几天无法实施作业;操作人员工作量大，劳动强度大，耗费大量的工时;污水中伴生的有毒有害气体溢出，有损于操作人员的健康;污水中伴生的可燃气体溢出，存在较大的安全风险，对于周围动火作业是个较大威胁。
实用新型内容
本实用新型的目的在于克服现有技术存在的上述缺点，而提供一种海上油田污水罐浮油收集装置，其不仅能够实现全天候24小时连续、自动收集浮油，使污水除油效率提高20～30%，明显提高了污水水质;而且还大大减轻了操作人员的工作量及劳动强度，节省了大量的人力及工时;同时明显改善了工作环境，降低了作业的健康、安全风险。
本实用新型的目的是由以下技术方案实现的：

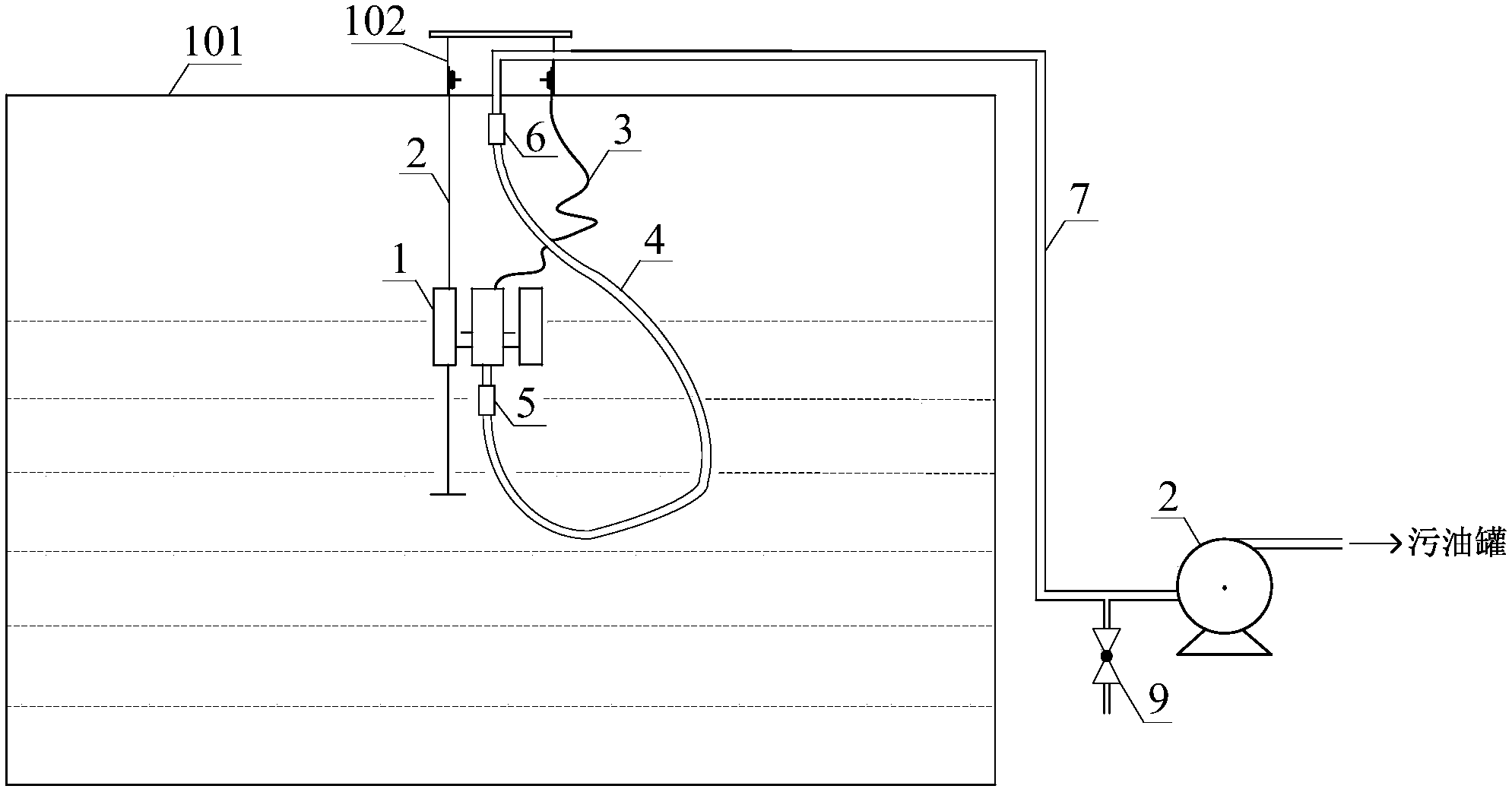

一种海上油田污水罐浮油收集装置，由装置本体构成，所述装置本体包括浮动集油机构、定位杆、铁链、收油软管、排油管、抽油泵和取样阀，所述浮动集油机构分别通过定位杆、铁链与污水罐的人孔短节连接;所述浮动集油机构通过其上的出油管与收油软管输入端连接，其输出端通过排油管与所述抽油泵连接;所述收油软管与出油管和排油管的连接处分别设有第一快装接头和第二快装接头;所述排油管与抽油泵之间设有取样阀。
所述浮动集油机构由三个浮筒、支架、吸油盘、出油管和定位圈构成，所述浮筒呈正三角形状与支架连接;所述吸油盘口部连接有穿过支架中心套管的出油管;所述定位圈与定位杆连接。
所述浮动集油机构的吸油盘呈水平圆盘状，所述吸油盘的高度小于浮筒的高度，所述吸油盘口部处于液面下5～10mm。
所述浮动集油机构的浮筒为内部空心的长方体。
所述收油软管为钢丝增强尼龙树脂软管。
所述排油管为316不锈钢材质。
所述抽油泵为气动隔膜泵。
有益效果
本实用新型由于采用上述技术方案，其结构简单、拆装容易、操作简便、运行稳定、收油效率高、免维护及实用性强，不仅能够实现全天候24小时连续、自动收集浮油，使污水除油效率提高20～30%，明显提高了污水水质;而且还大大减轻了操作人员的工作量及劳动强度，节省了大量的人力及工时;同时明显改善了工作环境，降低了作业的健康、安全风险。
