申请日2017.12.13
公开(公告)日2018.08.21
IPC分类号C02F9/04; C02F103/18
摘要
本实用新型涉及一种脱硫废水处理系统，包括前处理单元、第一分盐处理单元和第二分盐处理单元;前处理单元包括预过滤器，预过滤器具有第一淡水出口管和第一浓水出口管;第一分盐处理单元包括RO膜分离机构，RO膜分离机构的入口端与第一淡水出口管连通，RO膜分离机构具有第二淡水出口管和第二浓水出口管;第二分盐处理单元包括NF膜分离机构，NF膜分离机构的入口端与第二浓水出口管连通，NF膜分离机构具有第三淡水出口管和第三浓水出口管，第三淡水出口管连接有一价盐水收集机构。本实用新型提供的脱硫废水处理系统，采用两级分盐处理单元，能够实现脱硫废水的分盐处理，从而实现了脱硫废水的资源化利用。
权利要求书
1.一种脱硫废水处理系统，其特征在于：包括前处理单元、第一分盐处理单元和第二分盐处理单元;
所述前处理单元包括预过滤器，所述预过滤器具有第一淡水出口管和第一浓水出口管;
所述第一分盐处理单元包括RO膜分离机构，所述RO膜分离机构的入口端与所述第一淡水出口管连通，所述RO膜分离机构具有第二淡水出口管和第二浓水出口管;
所述第二分盐处理单元包括NF膜分离机构，所述NF膜分离机构的入口端与所述第二浓水出口管连通，所述NF膜分离机构具有第三淡水出口管和第三浓水出口管，所述第三淡水出口管连接有一价盐水收集机构。
2.如权利要求1所述的脱硫废水处理系统，其特征在于：所述一价盐水收集机构包括混床单元，所述第三淡水出口管流通的脱硫废水中的二价离子可被所述混床单元中的阴阳树脂去除。
3.如权利要求1所述的脱硫废水处理系统，其特征在于：所述RO膜分离机构包括带有第一声波发生器的RO。
4.如权利要求1所述的脱硫废水处理系统，其特征在于：所述NF膜分离机构包括带有第二声波发生器的NF膜。
5.如权利要求1所述的脱硫废水处理系统，其特征在于：所述第三浓水出口管的出口端旁接于所述第二浓水出口管上。
6.如权利要求1所述的脱硫废水 处理系统，其特征在于：所述预过滤器包括超滤膜，于所述第一淡水出口管上设有控制阀。
7.如权利要求1或6所述的脱硫废水处理系统，其特征在于：所述前处理单元还包括清水池和依次串接的至少一级沉淀池，沿脱硫废水流通方向，末级所述沉淀池、所述清水池与所述预过滤器通过脱硫废水流通管依次串接，所述第一浓水出口管与所述清水池或其中一级所述沉淀池连接。
8.如权利要求7所述的脱硫废水处理系统，其特征在于，所述沉淀池有三级，包括：
用于沉淀脱硫废水中的大颗粒物的第一级沉淀池;
用于加入石灰乳、含硫重捕剂和聚合硫酸铁助凝剂以促使脱硫废水中的悬浮颗粒物、重金属和至少部分的硫酸根沉淀的第二级沉淀池;
用于加入碳酸钠软化剂以促使脱硫废水中的硬度物质沉淀的第三级沉淀池。
9.如权利要求1所述的脱硫废水处理系统，其特征在于：所述第一淡水出口管和所述第二浓水出口管上均沿脱硫废水流通方向依次设有增压泵和精密过滤器。
说明书
脱硫废水处理系统
技术领域
本实用新型涉及一种脱硫废水处理系统，尤其涉及对燃煤电厂脱硫废水资源化利用技术领域。
背景技术
近年来，燃煤电厂的环境污染问题备受关注，除了突出的大气污染问题(即颗粒物、SO2、NOx等的超标排放问题)外，废水的处置问题也十分突出，燃煤电厂是用水大户，我国水资源短缺形势严峻，因此如何高效地开展节水减排工作、健全和完善水污染防治法规、加强水污染治理与违法惩处力度以及大力推进废水的资源化利用是目前各企业改革和环保部门工作的重点。
燃煤电厂产生的废水种类众多，如酸碱废水、含油废水、循环冷却废水、冲渣水等，其中脱硫废水产自石灰石-石膏湿法烟气脱硫工艺。脱硫废水多呈弱酸性(pH为4～6.5)，且包含Ca2+、Mg2+、SO42-、SO32-、Cl-、Na+、K+、Cd、Hg、Cr、As、Pb、Ni、Cu、Zn、F-、硅、氨氮、硫化物等几十种污染物、大量悬浮颗粒物，具有水质水量波动大、腐蚀性强、硬度盐分高等特点，是电厂最难处理的废水之一。
脱硫废水的处理难点在于其水质波动大、成分复杂、硬度高，而传统的处理工艺主要以普通的化学处理为主，包括中和、絮凝沉降、泥水分离等工序，俗称三联箱，处理后的废水其盐分含量不减反增，若直接外排不仅会危害环境而且还造成了资源浪费，为了更高效的处理电厂脱硫废水并最大限度的利用资源，开发新的针对脱硫废水的循环再利用工艺是非常有必要的。
实用新型内容
本实用新型实施例涉及一种脱硫废水处理系统，至少可解决现有技术的部分缺陷。
本实用新型实施例涉及一种脱硫废水处理系统，包括前处理单元、第一分盐处理单元和第二分盐处理单元;所述前处理单元包括预过滤器，所述预过滤器具有第一淡水出口管和第一浓水出口管;所述第一分盐处理单元包括RO膜分离机构，所述RO膜分离机构的入口端与所述第一淡水出口管连通，所述RO膜分离机构具有第二淡水出口管和第二浓水出口管;所述第二分盐处理单元包括NF膜分离机构，所述NF膜分离机构的入口端与所述第二浓水出口管连通，所述NF膜分离机构具有第三淡水出口管和第三浓水出口管，所述第三淡水出口管连接有一价盐水收集机构。
作为实施例之一，所述一价盐水收集机构包括混床单元，所述第三淡水出口管流通的脱硫废水中的二价离子可被所述混床单元中的阴阳树脂去除。
作为实施例之一，所述RO膜分离机构包括带有第一声波发生器的RO膜。
作为实施例之一，所述NF膜分离机构包括带有第二声波发生器的NF膜。
作为实施例之一，所述预过滤器包括超滤膜，于所述第一淡水出口管上设有控制阀。

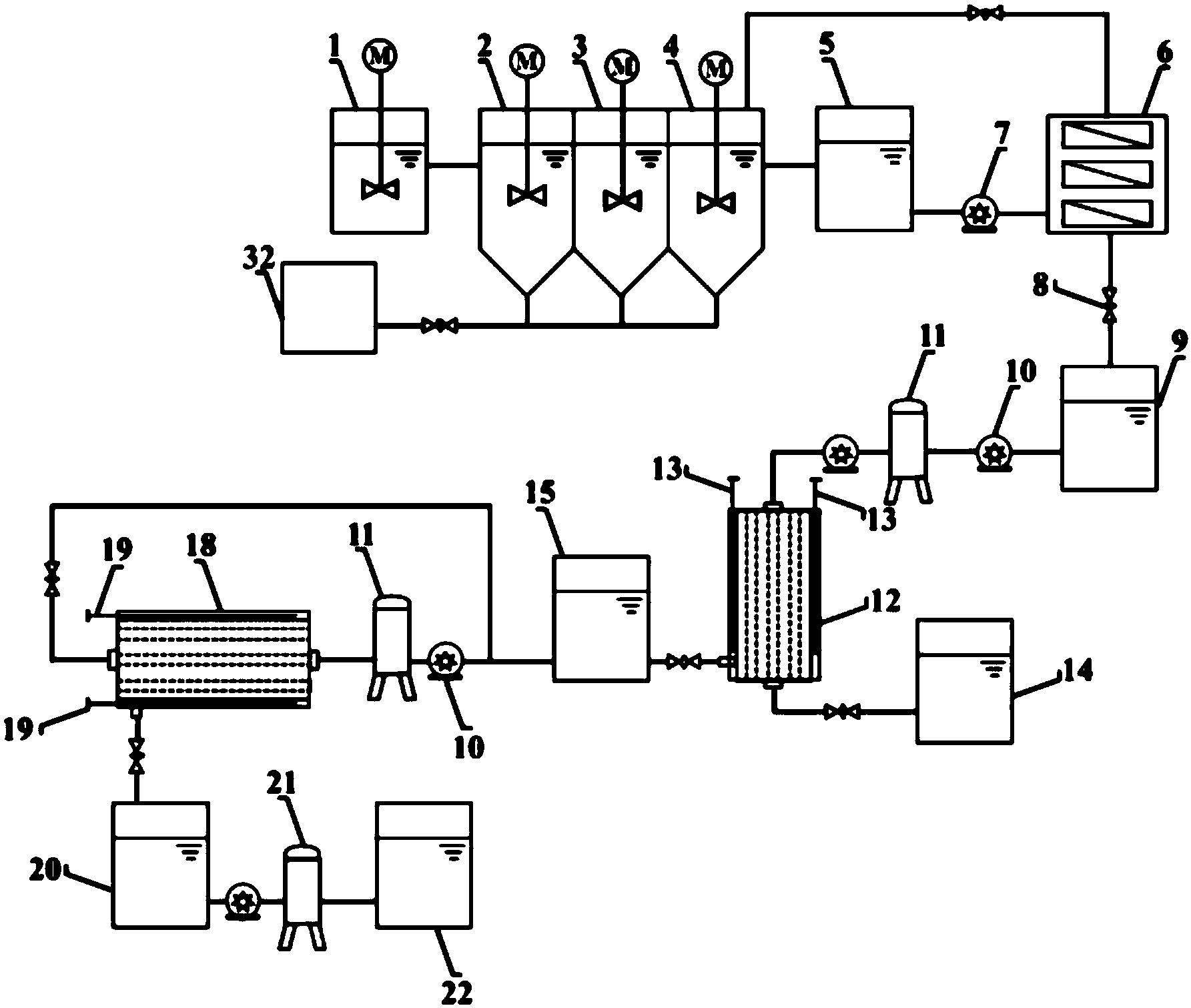

作为实施例之一，所述前处理单元还包括清水池和依次串接的至少一级沉淀池，沿脱硫废水流通方向，末级所述沉淀池、所述清水池与所述预过滤器通过脱硫废水流通管依次串接，所述第一浓水出口管与所述清水池或其中一级所述沉淀池连接。
作为实施例之一，所述沉淀池有三级，包括：
用于沉淀脱硫废水中的大颗粒物的第一级沉淀池;
用于加入石灰乳、含硫重捕剂和聚合硫酸铁助凝剂以促使脱硫废水中的悬浮颗粒物、重金属和至少部分的硫酸根沉淀的第二级沉淀池;
用于加入碳酸钠软化剂以促使脱硫废水中的硬度物质沉淀的第三级沉淀池。
作为实施例之一，所述第一淡水出口管和所述第二浓水出口管上均沿脱硫废水流通方向依次设有增压泵和精密过滤器。
本实用新型实施例至少具有如下有益效果：本实用新型提供的脱硫废水处理系统，采用两级分盐处理单元对脱硫废水进行分盐处理，其中，在RO膜分离机构中，脱硫废水中的绝大部分的盐分物质被截留在进水侧并生产浓水，盐分较少的淡水则进入第二淡水出口管;在NF膜分离机构中，RO膜分离得到的浓水中的一价盐透过NF膜生成一价盐水，高价盐则被NF膜截留生成高价盐浓水，从而实现脱硫废水的分盐处理，即实现了脱硫废水的资源化利用。
