申请日2018.07.04
公开(公告)日2019.02.15
IPC分类号B01D21/02; B01D21/24
摘要
本实用新型公开了一种环保工程污水治理用净化沉淀池，包括净化沉淀池主体，所述净化沉淀池主体一侧安装有污水进口管道，且污水进口管道上方设有水流导向板，所述水流导向板位于净化沉淀池主体内，且水流导向板通过卡接固定块设置在污水进口管道的上端，所述净化沉淀池主体的另一侧上部设有净水出口管道，且净化沉淀池主体底端内部安装有沉淀物导出管道，所述净化沉淀池主体内侧中部设有污泥导流板，且污水进口管道设置在支撑固定块上，所述支撑固定块设置在净化沉淀池主体的内壁上，所述污泥导流板内部设有沉淀物流动通孔。该环保工程污水治理用净化沉淀池可以有效的防止污水进入沉淀池内时令脏污产生震动，避免沉淀后的水液被二次污染的情况。
权利要求书

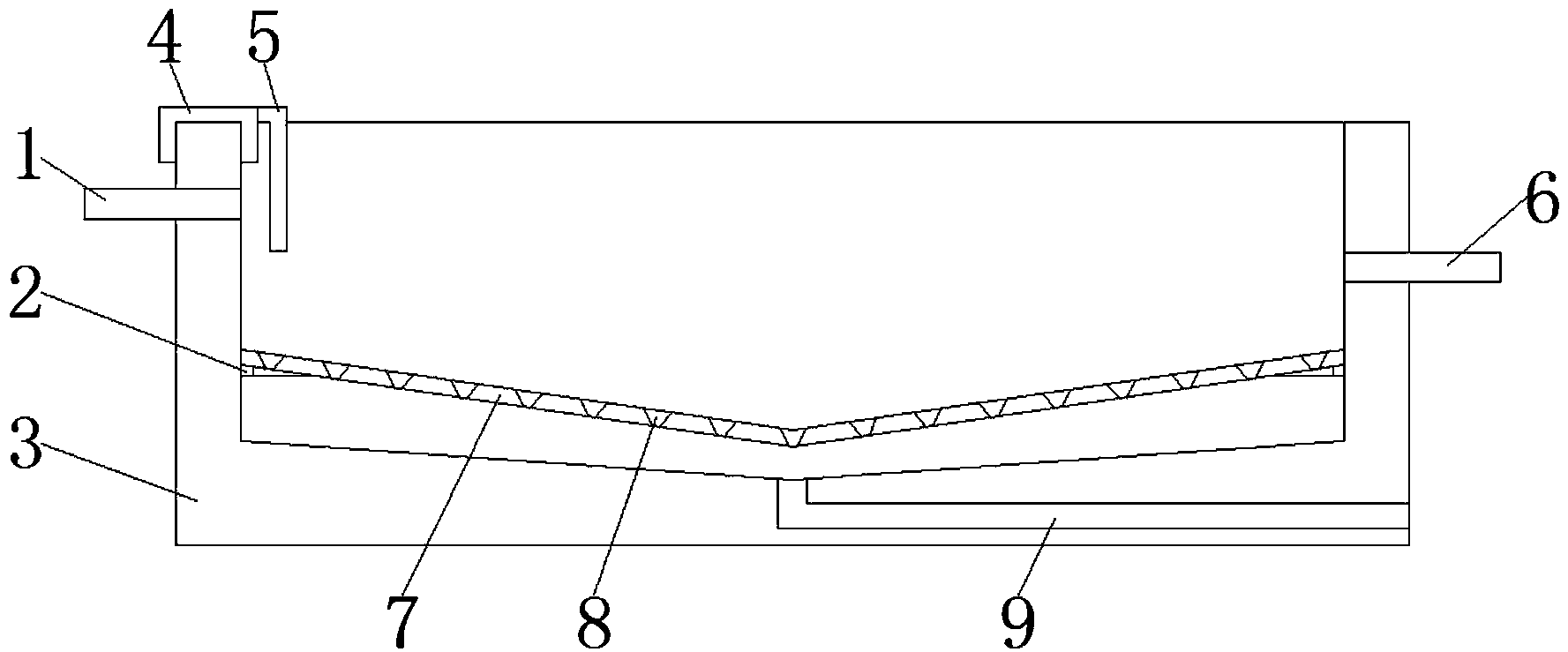

1.一种环保工程污水治理用净化沉淀池，包括净化沉淀池主体(3)，其特征在于：所述净化沉淀池主体(3)一侧安装有污水进口管道(1)，且污水进口管道(1)上方设有水流导向板(5)，所述水流导向板(5)位于净化沉淀池主体(3)内，且水流导向板(5)通过卡接固定块(4)设置在污水进口管道(1)的上端，所述净化沉淀池主体(3)的另一侧上部设有净水出口管道(6)，且净化沉淀池主体(3)底端内部安装有沉淀物导出管道(9)，所述净化沉淀池主体(3)内侧中部设有污泥导流板(7)，且污水进口管道(1)设置在支撑固定块(2)上，所述支撑固定块(2)设置在净化沉淀池主体(3)的内壁上，所述污泥导流板(7)内部设有沉淀物流动通孔(8)。
2.根据权利要求1所述的一种环保工程污水治理用净化沉淀池，其特征在于：所述卡接固定块(4)通过嵌合与净化沉淀池主体(3)成活动结构，且卡接固定块(4)通过热压与水流导向板(5)成一体结构，并且污水进口管道(1)轴线与卡接固定块(4)和水流导向板(5)二者的平分线均在正投影面内重合。
3.根据权利要求1所述的一种环保工程污水治理用净化沉淀池，其特征在于：所述水流导向板(5)为“L”形结构，且水流导向板(5)的宽度大于污水进口管道(1)直径，并且水流导向板(5)底端高度低于污水进口管道(1)底端高度。
4.根据权利要求1所述的一种环保工程污水治理用净化沉淀池，其特征在于：所述污泥导流板(7)为倒立棱锥形结构，支撑固定块(2)截面为直角梯形结构，且污泥导流板(7)底端斜度与支撑固定块(2)顶端斜度相等，并且污泥导流板(7)的最大长宽均等于净化沉淀池主体(3)内部最大长宽。
5.根据权利要求1所述的一种环保工程污水治理用净化沉淀池，其特征在于：所述沉淀物流动通孔(8)为圆台形结构，且沉淀物流动通孔(8)轴线与污泥导流板(7)侧面均垂直，并且沉淀物流动通孔(8)远沉淀物导出管道(9)端直径小于沉淀物流动通孔(8)近沉淀物导出管道(9)端直径。
说明书
一种环保工程污水治理用净化沉淀池
技术领域
本实用新型涉及沉淀池技术领域，具体为一种环保工程污水治理用净化沉淀池。
背景技术
沉淀池是应用沉淀作用去除水中悬浮物的一种构筑物，净化水质的设备，利用水的自然沉淀或混凝沉淀的作用来除去水中的悬浮物，沉淀池按水流方向分为水平沉淀池和垂直沉淀池，沉淀效果决定于沉淀池中水的流速和水在池中的停留时间，沉淀池在废水处理中广为使用。
常用的净化沉淀池存在污水进入时容易将沉淀池内的脏污震起，影响沉淀效果的情况。
实用新型内容
本实用新型的目的在于提供一种环保工程污水治理用净化沉淀池，以解决上述背景技术中提出的常用的净化沉淀池存在污水进入时容易将沉淀池内的脏污震起，影响沉淀效果的问题。
为实现上述目的，本实用新型提供如下技术方案：一种环保工程污水治理用净化沉淀池，包括净化沉淀池主体，所述净化沉淀池主体一侧安装有污水进口管道，且污水进口管道上方设有水流导向板，所述水流导向板位于净化沉淀池主体内，且水流导向板通过卡接固定块设置在污水进口管道的上端，所述净化沉淀池主体的另一侧上部设有净水出口管道，且净化沉淀池主体底端内部安装有沉淀物导出管道，所述净化沉淀池主体内侧中部设有污泥导流板，且污水进口管道设置在支撑固定块上，所述支撑固定块设置在净化沉淀池主体的内壁上，所述污泥导流板内部设有沉淀物流动通孔。
优选的，所述卡接固定块通过嵌合与净化沉淀池主体成活动结构，且卡接固定块通过热压与水流导向板成一体结构，并且污水进口管道轴线与卡接固定块和水流导向板二者的平分线均在正投影面内重合。
优选的，所述水流导向板为“L”形结构，且水流导向板的宽度大于污水进口管道直径，并且水流导向板底端高度低于污水进口管道底端高度。
优选的，所述污泥导流板为倒立棱锥形结构，支撑固定块截面为直角梯形结构，且污泥导流板底端斜度与支撑固定块顶端斜度相等，并且污泥导流板的最大长宽均等于净化沉淀池主体内部最大长宽。
优选的，所述沉淀物流动通孔为圆台形结构，且沉淀物流动通孔轴线与污泥导流板侧面均垂直，并且沉淀物流动通孔远沉淀物导出管道端直径小于沉淀物流动通孔近沉淀物导出管道端直径。
与现有技术相比，本实用新型的有益效果是：该环保工程污水治理用净化沉淀池可以有效的防止污水进入沉淀池内时令脏污产生震动，避免沉淀后的水液被二次污染的情况。本沉淀池采用“L”形结构的水流导向板，且水流导向板能够完全遮挡住污水进口管道内的污水，从而将横向流动的污水流向改成竖向流动，避免出现横向流动的污水会将脏污浸入到净化沉淀池主体右侧沉淀后的水液内部，有效减少二次污染。
