申请日2018.07.04
公开(公告)日2019.02.12
IPC分类号C02F1/14
摘要
本实用新型提供工业污水处理回收利用装置，包括污水处理罐、光热转化装置、热电转化装置、加热装置和温度控制装置，光热转化装置和热电转化装置均设置在污水处理罐的外侧，加热装置设置在污水处理罐内，温度控制装置设置在污水处理罐的侧壁上。本实用新型的有益效果是充分利用太阳能这样的清洁能源，在阳光充足的日子里面将光能转换为电能进行储备，在储备的同时也能对污水进行加热蒸发，在阳光较差的日子里，通过储备的电能也能对污水进行加热蒸发，降低工业污水处理系统能耗。
权利要求书
1.工业污水处理回收利用装置，其特征在于：包括污水处理罐、光热转化装置、热电转化装置、加热装置和温度控制装置，所述光热转化装置和所述热电转化装置均设置在所述污水处理罐的外侧，所述加热装置设置在所述污水处理罐内，所述温度控制装置设置在所述污水处理罐的侧壁上;
所述光热转化装置滤光层、保温层、转化层和储能层，所述滤光层的内侧设置所述保温层，在所述保温层的下方与所述转化层之间设置有真空结构，所述转化层设置在所述储能层的上方;
所述热电转化装置包括热电转化层和锂电池，所述热电转化层设置在所述转化层和所述储能层之间，所述热电转化层通过导线与所述锂电池相连，所述锂电池设置在所述污水处理罐的外壁上;
所述加热装置包括加热管、加热吊架、加热管安置架和加热导线，所述加热吊架设置在所述污水处理罐的底端，在所述加热吊架上设置有所述加热管安置架，所述加热管安置架采用横截面为半圆形的结构，所述加热管固定在所述加热管安置架上，所述加热导线的一端穿入所述加热吊架与所述加热管相连，所述加热导线的另一端通过加热开关与所述锂电池相连;
所述温度控制装置包括温度传感器、控制器和温度比较器，所述温度传感器设置在所述污水处理罐的内壁上，所述温度传感器的输出端与所述温度比较器的输入端相连，所述温度比较器的输出端与所述控制器的输入端相连，所述控制器的输出端与所述加热开关相连。
2.根据权利要求1所述的工业污水处理回收利用装置，其特征在于：所述真空结构的厚度为3-5mm。
3.根据权利要求1所述的工业污水处理回收利用装置，其特征在于：在所述滤光层的内侧均匀开设有加固凹槽，所述保温层通过所述加固凹槽与所述滤光层紧密结合。
4.根据权利要求3所述的工业污水处理回收利用装置，其特征在于：所述加固凹槽的深度为所述滤光层厚度的1/4-1/3。
5.根据权利要求1所述的工业污水处理回收利用装置，其特征在于：所述转化层包括转化单元，各个所述转化单元之间通过插槽相互连接。
6.根据权利要求5所述的工业污水处理回收利用装置，其特征在于：所述插槽的深度为所述转化单元长度的1/5-1/4。
7.根据权利要求1所述的工业污水处理回收利用装置，其特征在于：在所述污水处理罐内设置有过滤格栅。
8.根据权利要求1所述的工业污水处理回收利用装置，其特征在于：在所述污水处理罐的顶端设置有泄压电磁阀和蒸气管道，所述泄压电磁阀设置在所述蒸气管道上。
9.根据权利要求8所述的工业污水处理回收利用装置，其特征在于：在所述污水处理罐内设置有压力传感器，所述压力传感器的输出端与所述控制器的输入端相连，所述控制器的输出端与所述泄压电磁阀相连。
10.根据权利要求1所述的工业污水处理回收利用装置，其特征在于：在所述污水处理罐的外侧设置有控制面板。
说明书

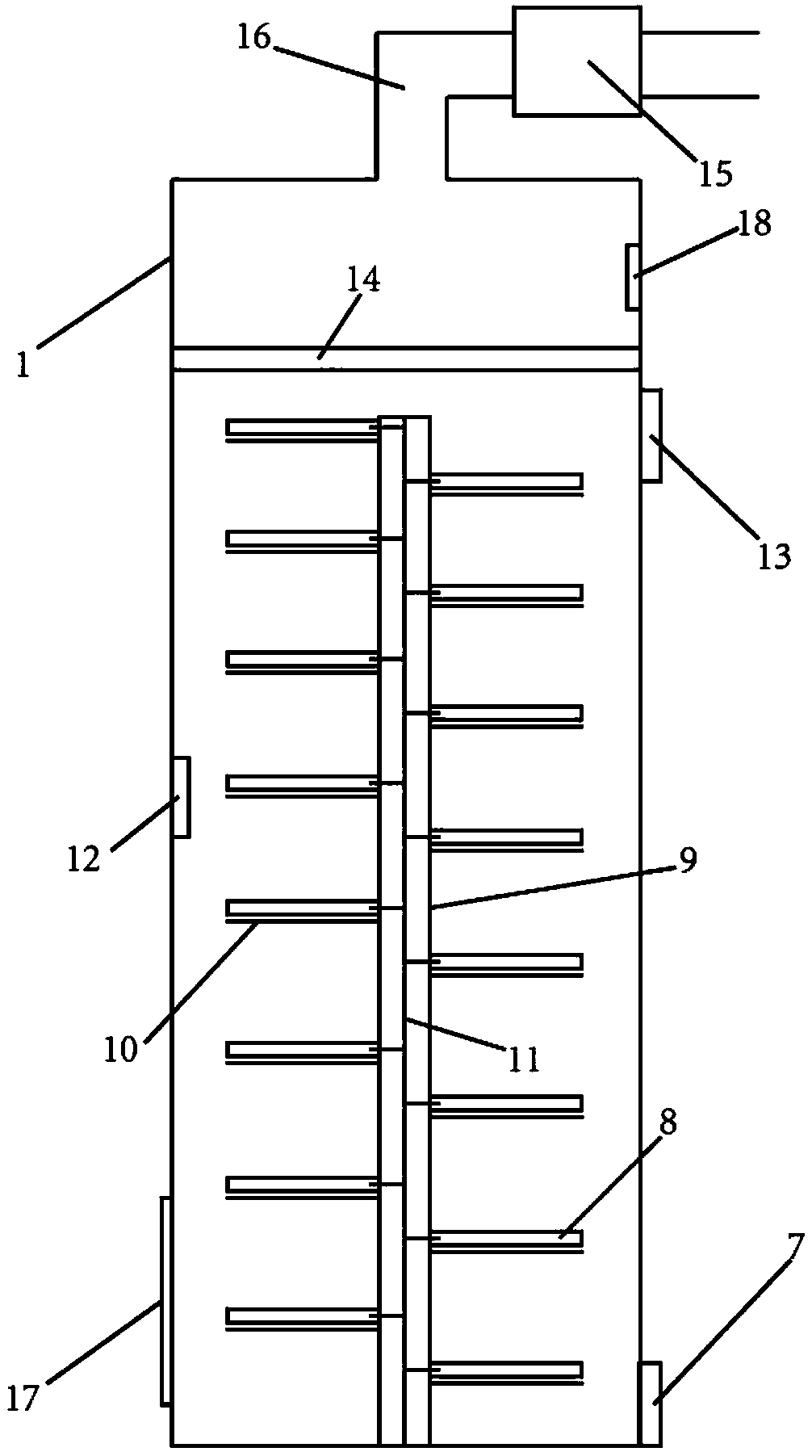

工业污水处理回收利用装置
技术领域
本实用新型涉及污水处理装置技术领域，更具体地说涉及一种工业污水处理回收利用装置。
背景技术
现有的工业污水的处理技术有很多种，1.化学中和法，此种方法容易产生新的污染，对大量的高COD含量的污水效果不是很明显;2.生物降解法，此种方法是比较好的一种方法，但这种处理办法占用了太多的土地，在中国城市或城郊寸土寸金的情况下，很难被推广;3.污水蒸发固化法，此种办法是一个比较新的工艺，通过将污水蒸发，再将浓缩的污水固化，分离出有用的盐，并将无用的固体废物作高温焚烧或深埋处理，这种方法环境污染小，并且蒸发后的水蒸气能够被再次利用到工业在生产中，避免了能源浪费。
实用新型内容
本实用新型克服了现有技术中的不足，污水蒸发的过程中需要利用电源来对污水进行加热，设备运行成本高，运行能耗大，提供了一种工业污水处理回收利用装置，充分利用太阳能这样的清洁能源，在阳光充足的日子里面将光能转换为电能进行储备，在储备的同时也能对污水进行加热蒸发，在阳光较差的日子里，通过储备的电能也能对污水进行加热蒸发，降低工业污水处理系统能耗。
本实用新型的目的通过下述技术方案予以实现。
工业污水处理回收利用装置，包括污水处理罐、光热转化装置、热电转化装置、加热装置和温度控制装置，所述光热转化装置和所述热电转化装置均设置在所述污水处理罐的外侧，所述加热装置设置在所述污水处理罐内，所述温度控制装置设置在所述污水处理罐的侧壁上;
所述光热转化装置滤光层、保温层、转化层和储能层，所述滤光层的内侧设置所述保温层，在所述保温层的下方与所述转化层之间设置有真空结构，所述转化层设置在所述储能层的上方;
所述热电转化装置包括热电转化层和锂电池，所述热电转化层设置在所述转化层和所述储能层之间，所述热电转化层通过导线与所述锂电池相连，所述锂电池设置在所述污水处理罐的外壁上;
所述加热装置包括加热管、加热吊架、加热管安置架和加热导线，所述加热吊架设置在所述污水处理罐的底端，在所述加热吊架上设置有所述加热管安置架，所述加热管安置架采用横截面为半圆形的结构，所述加热管固定在所述加热管安置架上，所述加热导线的一端穿入所述加热吊架与所述加热管相连，所述加热导线的另一端通过加热开关与所述锂电池相连;
所述温度控制装置包括温度传感器、控制器和温度比较器，所述温度传感器设置在所述污水处理罐的内壁上，所述温度传感器的输出端与所述温度比较器的输入端相连，所述温度比较器的输出端与所述控制器的输入端相连，所述控制器的输出端与所述加热开关相连。
所述真空结构的厚度为3-5mm。
在所述滤光层的内侧均匀开设有加固凹槽，所述保温层通过所述加固凹槽与所述滤光层紧密结合。
所述加固凹槽的深度为所述滤光层厚度的1/4-1/3。
所述转化层包括转化单元，各个所述转化单元之间通过插槽相互连接。
所述插槽的深度为所述转化单元长度的1/5-1/4。
在所述污水处理罐内设置有过滤格栅。
在所述污水处理罐的顶端设置有泄压电磁阀和蒸气管道，所述泄压电磁阀设置在所述蒸气管道上。
在所述污水处理罐内设置有压力传感器，所述压力传感器的输出端与所述控制器的输入端相连，所述控制器的输出端与所述泄压电磁阀相连。
在所述污水处理罐的外侧设置有控制面板。
本实用新型的有益效果为：通过将光能转化为热能，再将热能转化为电能进行储存，大大降低了污水处理设备的自身能耗，同时在光能转化为热能时也能对污水进行加热，只有当加热温度达不到要求时才启动加热装置辅助其进行加热，本装置不仅仅能在阳光充足的白天进行污水处理操作，在夜晚利用锂电池内储存的电能即可对污水继续进行污水处理，提高了污水处理效率。
