申请日2018.07.04
公开(公告)日2019.02.01
IPC分类号C02F1/00; C02F1/02
摘要
本实用新型提供了一种热交换式医院污水处理装置，包括箱体本体，设置在箱体本体内部的污水箱和净水箱，净水箱和污水箱的主体材料由不锈钢制成，污水箱和净水箱外缘均设置有隔热材料，污水箱上设置有上盖和排水口，所述上盖上设置有密封圈，所述净水箱上设置有进水口，还包括用于制冷的制冷部件，所述制冷部件包括蒸发器、冷凝器、压缩机及用于冷媒流动的管路，所述蒸发器与污水箱的侧壁连接，所述冷凝器与净水箱的侧壁连接。本实用新型可以实施对污水箱内存储的污水进行冷藏和密封操作，从而降低污水中细菌或病毒的活性，同时也可以减少污水挥发有害物质，同时作为制冷的副产品，可以实现对净水箱内部的水进行制热操作。
权利要求书
1.一种热交换式医院污水处理装置，其特征在于，包括箱体本体，设置在箱体本体内部的污水箱和净水箱，净水箱和污水箱的主体材料由不锈钢制成，污水箱和净水箱外缘均设置有隔热材料，污水箱上设置有上盖和排水口，所述上盖上设置有密封圈，所述净水箱上设置有进水口;
还包括用于制冷的制冷部件，所述制冷部件采用压缩机热交换工作方式，所述制冷部件包括蒸发器、冷凝器、压缩机及用于冷媒流动的管路，所述管路将所述压缩机、冷凝器和蒸发器循环连接，所述蒸发器与污水箱的侧壁连接，所述冷凝器与净水箱的侧壁连接。
2.根据权利要求1所述的一种热交换式医院污水处理装置，其特征在于，在所述净水箱上方设置有台盆，台盆上设置有水龙头，和水龙头联动的水泵设置在净水箱内部底部，水泵与水龙头通过水管连接。
3.根据权利要求2所述的一种热交换式医院污水处理装置，其特征在于，所述台盆下方设置有下水管，所述下水管将水排放至污水箱。
4.根据权利要求3所述的一种热交换式医院污水处理装置，其特征在于，所述下水管为“U”形管路。
5.根据权利要求1所述的一种热交换式医院污水处理装置，其特征在于，所述污水箱和净水箱上均设置有观察液面高低的观察窗。
6.根据权利要求1所述的一种热交换式医院污水处理装置，其特征在于，所述污水箱还连接有污水水泵，所述污水水泵连接有软管，用于吸入污水至污水箱。
7.根据权利要求1所述的一种热交换式医院污水处理装置，其特征在于，所述箱体本体底部设置有万向轮，箱体本体外缘一侧设置有推拉扶手。
说明书
一种热交换式医院污水处理装置
技术领域
本实用新型涉及医疗污水处置领域，特别涉及一种热交换式医院污水处理装置。
背景技术
在诸如一些老旧的或规模较小的医院中，由于多种原因并没有设置专门收集医疗污水的管路，医疗过程中产生的很难收集到专门的污水处理池中进行环保处理。在医疗过程中产生的污水通常具可能有病原体(寄生虫卵、病原菌、病毒等)、有机物、漂浮及悬浮物、放射性污染物等，有的污水还容易挥发出有害的气味。
在没有设置专门收集医疗污水管路的医院中，医疗污水通常被收集在污水箱中，然后集中倾倒到污水处理处进行环保处理，普通的污水箱由于密封性较差，极易散发出有害气体，也严重影响医护人员和患者的心身健康，同时污水箱中的污水长时间放置在室温环境中，也极易使污水中的细菌或病毒快速繁殖，使水质进一步恶化，造成二次污染。
有鉴于此，本发明人对此进行研究，专门开发出一种热交换式医院污水处理装置。本案由此产生。
发明内容
本实用新型的目的在于提供一种热交换式医院污水处理装置，以克服现有技术医疗污水箱容易挥发有害气体和污水中的细菌或病毒极易快速繁殖的技术问题。
为了实现上述目的，本实用新型的技术方案如下：

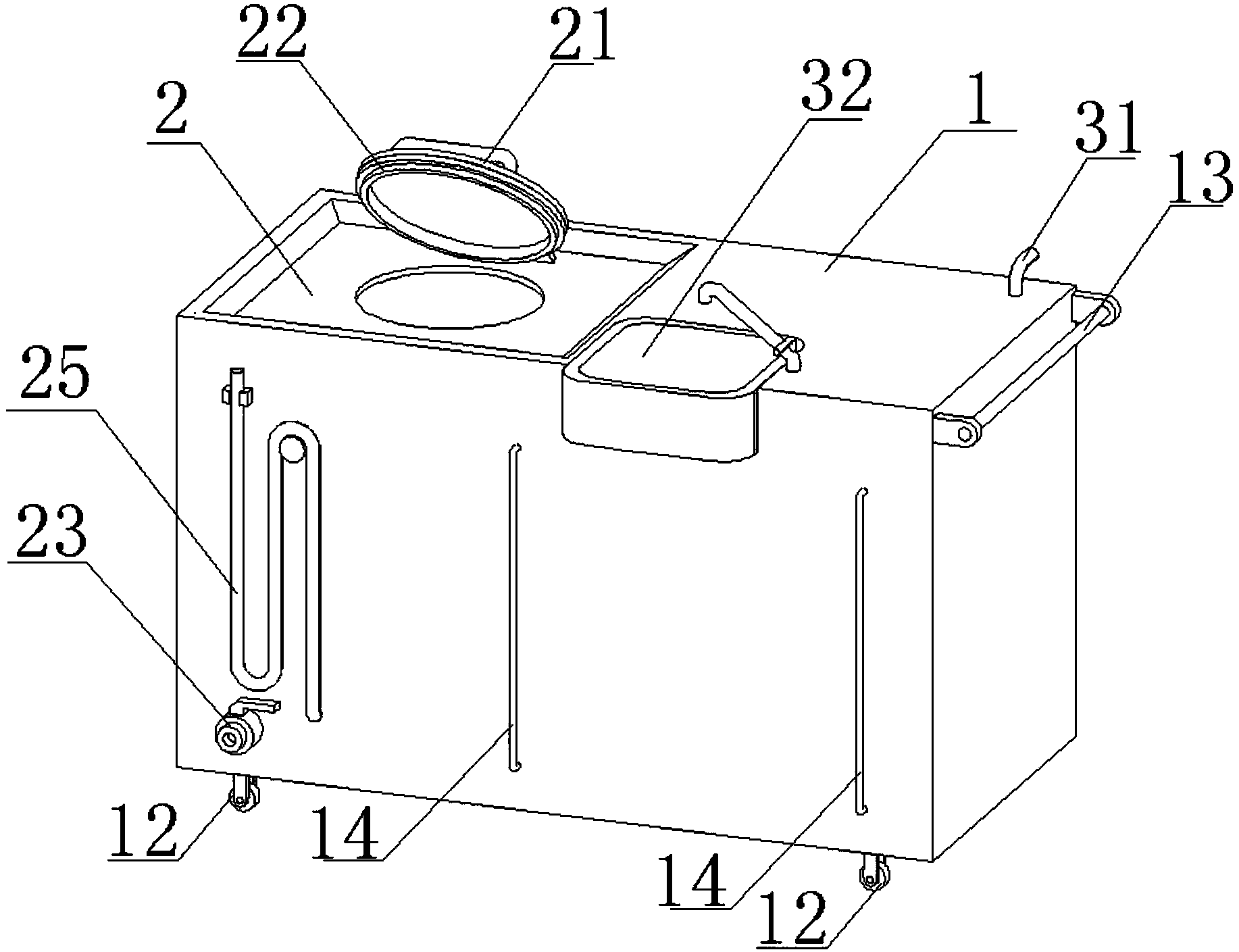

一种热交换式医院污水处理装置，包括箱体本体，设置在箱体本体内部的污水箱和净水箱，净水箱和污水箱的主体材料由不锈钢制成，污水箱和净水箱外缘均设置有隔热材料，污水箱上设置有上盖和排水口，所述上盖上设置有密封圈，所述净水箱上设置有进水口;
还包括用于制冷的制冷部件，所述制冷部件采用压缩机热交换工作方式，所述制冷部件包括蒸发器、冷凝器、压缩机及用于冷媒流动的管路，所述管路将所述压缩机、冷凝器和蒸发器循环连接，所述蒸发器与污水箱的侧壁连接，所述冷凝器与净水箱的侧壁连接;
通过所述制冷部件可以实施对污水箱内存储的污水进行冷藏和密封操作，从而降低污水中细菌或病毒的活性，可以减少其快速繁殖的可能性，同时也可以减少污水挥发有害物质，同时作为制冷的副产品，可以实现对净水箱内部的水进行制热操作。
进一步的，在所述净水箱上方设置有台盆，台盆上设置有水龙头，和水龙头联动的水泵设置在净水箱内部底部，水泵与水龙头通过水管连接;
从而可以为医护人员或患者提供热水用于洗漱或其他清洗工作。
进一步的，所述台盆下方设置有下水管，所述下水管将水排放至污水箱;
洗漱台盆无需匹配额外的连接至建筑物的下水管路，便于移动和使用。
进一步的，所述下水管为“U”形管路;
“U”形管路可以实现水密，防止污水箱中的气味或有害物质通过下水管发散出来。
进一步的，所述污水箱和净水箱上均设置有观察液面高低的观察窗;
便于使用者观察污水液面高低，从而进行相应的操作。
进一步的，所述污水箱还连接有污水水泵，所述污水水泵连接有软管，用于吸入污水至污水箱;
便于使用者进行便捷灵活的污水收集工作。
优选的，所述箱体本体底部设置有万向轮，箱体本体外缘一侧设置有推拉扶手;
便于使用者推动或移动本冷藏式医疗污水存储处置箱。
