申请日2018.07.04
公开(公告)日2019.01.29
IPC分类号C02F1/72
摘要
本实用新型公开了一种生物性污染废水处理装置，包括箱体，所述箱体的上端侧壁上连接有进料管，所述箱体的下端侧壁上连接有出料管，所述箱体的内壁上设置有陶瓷层，所述箱体的顶壁上安装有搅拌装置、定量投料装置、控制箱和液位计，所述定量投料装置设置有四个，且均设置有重量传感器和放料阀，所述箱体的上壁上设置有取料通孔，所述控制箱中设置有控制器、控制开关和控制线路，所述控制开关和控制器电性相连，所述液位计、重量传感器和控制器电性相连，所述搅拌装置和放料阀与控制开挂电性相连;本实用新型设置有定量投料装置，可根据处理工艺定量的向箱体中的生物性污染废水投入药剂，药剂使用合理，处理效果好。
权利要求书

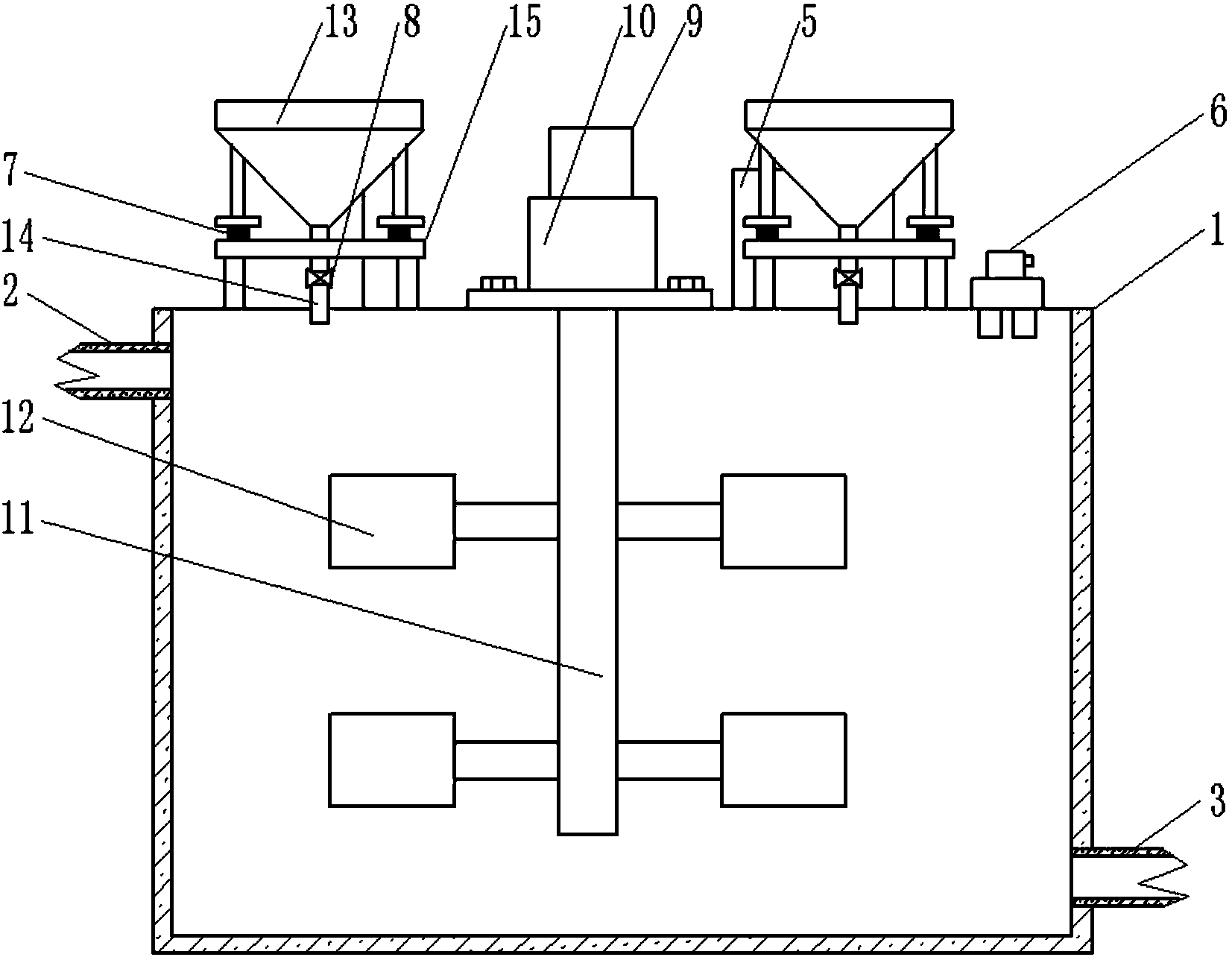

1.一种生物性污染废水处理装置，包括箱体(1)，所述箱体(1)的上端侧壁上连接有进料管(2)，所述箱体(1)的下端侧壁上连接有出料管(3)，其特征在于：所述箱体(1)的内壁上设置有陶瓷层，所述箱体(1)的顶壁上安装有搅拌装置、定量投料装置、控制箱(5)和液位计(6)，所述定量投料装置设置有四个，且均设置有重量传感器(7)和放料阀(8)，所述箱体(1)的上壁上设置有取料通孔(4)，所述控制箱(5)中设置有控制器、控制开关和控制线路，所述控制开关和控制器电性相连，所述液位计(6)、重量传感器(7)和控制器电性相连，所述搅拌装置和放料阀(8)与控制开挂电性相连。
2.根据权利要求1所述的一种生物性污染废水处理装置，其特征在于：所述搅拌装置包括电机(9)、减速机(10)、转轴(11)和叶片(12)，所述电机(9)和控制开关电性相连，所述电机(9)和减速机(10)相连，所述减速机(10)与转轴(11)相连，所述转轴(11)竖直设置，且转轴(11)的下端穿过箱体(1)的上壁伸入至箱体(1)中，所述转轴(11)上固定连接有叶片(12)，所述叶片(12)的表面上以及位于箱体(1)中的转轴(11)的轴体的表面均设置有陶瓷层。
3.根据权利要求1所述的一种生物性污染废水处理装置，其特征在于：所述定量投料装置包括设置在箱体(1)上壁上的支架(15)，所述支撑架(15)的上端设置有重量传感器(7)，所述重量传感器(7)支撑有投料漏斗(13)，所述投料漏斗(13)的底部连接有下料管(14)，所述下料管(14)上设置有放料阀(8)。
4.根据权利要求3所述的一种生物性污染废水处理装置，其特征在于：四个所述的定量投料装置中，有两个定量投料装置的投料漏斗(13)及其下端的下料管(14)的内壁上设置有陶瓷层，另外两个定量投料装置中有一个定量投料装置的投料漏斗(13)及其下端的下料管(14)采用耐碱材料制成。
5.根据权利要求1所述的一种生物性污染废水处理装置，其特征在于：所述液位计(6)采用超声波液位计。
说明书
一种生物性污染废水处理装置
技术领域
本实用新型涉及废水处置装置领域，具体是一种生物性污染废水处理装置。
背景技术
随着现代生物技术的高速发展，含有大量有机污染物、表面活性剂、基因工程菌、癌细胞、病毒等危害性较强的生物性污染废水排放量剧增，给人类健康和环境带来严重的安全隐患。采用化学混凝沉淀法对生物性污染废水进行预处理，去除其中的悬浮固体、胶体物质和部分大分子物质及细菌后，出水水质仍达不到《城镇污水处理厂污染物排放标准(GB8918-2002)》二级排放标准的要求，且仍含有大量生物性污染物，需进一步处理。
实用新型内容
本实用新型的目的在于提供一种生物性污染废水处理装置，用以对经化学混凝沉淀法处理后生物性污染废水进行进一步处理。
为实现上述目的，本实用新型提供如下技术方案：一种生物性污染废水处理装置，包括箱体，所述箱体的上端侧壁上连接有进料管，所述箱体的下端侧壁上连接有出料管，所述箱体的内壁上设置有陶瓷层，所述箱体的顶壁上安装有搅拌装置、定量投料装置、控制箱和液位计，所述定量投料装置设置有四个，且均设置有重量传感器和放料阀，所述箱体的上壁上设置有取料通孔，所述控制箱中设置有控制器、控制开关和控制线路，所述控制开关和控制器电性相连，所述液位计、重量传感器和控制器电性相连，所述搅拌装置和放料阀与控制开挂电性相连。
进一步的，所述搅拌装置包括电机、减速机、转轴和叶片，所述电机和控制开关电性相连，所述电机和减速机相连，所述减速机与转轴相连，所述转轴竖直设置，且转轴的下端穿过箱体的上壁伸入至箱体中，所述转轴上固定连接有叶片，所述叶片的表面上以及位于箱体中的转轴的轴体的表面均设置有陶瓷层。
进一步的，所述定量投料装置包括设置在箱体上壁上的支架，所述支撑架的上端设置有重量传感器，所述重量传感器支撑有投料漏斗，所述投料漏斗的底部连接有下料管，所述下料管上设置有放料阀。
进一步的，四个所述的定量投料装置中，有两个定量投料装置的投料漏斗及其下端的下料管的内壁上设置有陶瓷层，另外两个定量投料装置中有一个定量投料装置的投料漏斗及其下端的下料管采用耐碱材料制成。
进一步的，所述液位计采用超声波液位计。
与现有技术相比，本实用新型的有益效果是：
1、设置有定量投料装置，可根据处理工艺定量的向箱体中的生物性污染废水投入药剂，药剂使用合理，处理效果好。
2、设置有搅拌装置，可将箱体中的生物性污染废水和药剂搅拌均匀，使药剂能得到充分利用，处理速度快。
3、箱体的内壁上、叶片的表面上以及位于箱体中的转轴的轴体的表面均设置有陶瓷层，生物性污染废水的处理需要在酸性条件下进行，陶瓷层耐酸腐蚀，可有效保护箱体、转轴和叶片，设备更耐用。
