申请日2018.07.04
公开(公告)日2019.01.01
IPC分类号G01N21/01; G01N21/82
摘要
本实用新型公开了一种造纸漂白废水氯化物监测设备，包括底座，所述底座顶部连接有监测箱，所述监测箱顶部左侧连接有固定架，所述固定架内侧套装有玻璃缓冲瓶，所述玻璃缓冲瓶顶部一侧通过导管连接有微型水泵，且所述微型水泵安装在底座左侧，所述微型水泵底端连接有取样管，所述玻璃缓冲瓶底部中央连接有输液管，且所述输液管底端垂直贯穿监测箱顶部，本实用新型结构简单，安全可靠，操作简便，方便使用，能够快速取样，有效过滤漂白废水的杂质，减少了对操作人员的危害，能够通过监测试剂自由滴定，能够清晰地观察试样中是否出现沉淀物，准确判断监测的结果，便于更换滴定盒，能够调节光照，有效提高监测结果准确性，具有广泛的应用前景。
权利要求书

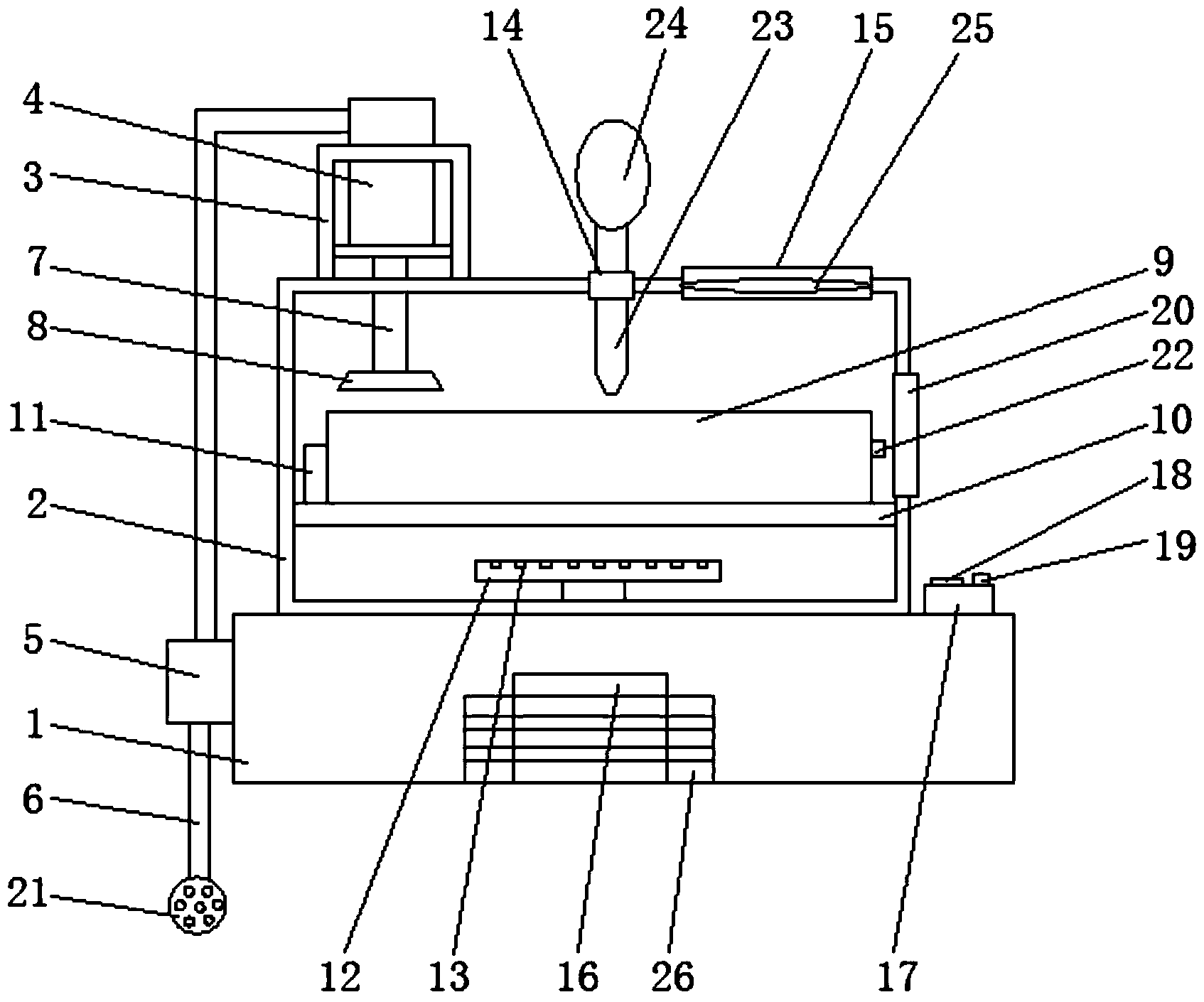

1.一种造纸漂白废水氯化物监测设备，包括底座(1)，其特征在于：所述底座(1)顶部连接有监测箱(2)，所述监测箱(2)顶部左侧连接有固定架(3)，所述固定架(3)内侧套装有玻璃缓冲瓶(4)，所述玻璃缓冲瓶(4)顶部一侧通过导管连接有微型水泵(5)，且所述微型水泵(5)安装在底座(1)左侧，所述微型水泵(5)底端连接有取样管(6)，所述玻璃缓冲瓶(4)底部中央连接有输液管(7)，且所述输液管(7)底端垂直贯穿监测箱(2)顶部，所述输液管(7)底端外侧套装有防溅罩(8)，所述防溅罩(8)下方设有玻璃滴定盒(9)，所述玻璃滴定盒(9)底部两侧均滑动连接有支撑杆(10)，且所述支撑杆(10)垂直连接在监测箱(2)内壁，所述支撑杆(10)顶部左侧垂直连接有限位板(11)，且所述限位板(11)抵触连接在玻璃滴定盒(9)左侧，所述玻璃滴定盒(9)正下方设有灯座(12)，且所述灯座(12)底部通过支杆连接在监测箱(2)内腔底部，所述灯座(12)顶部均匀嵌装有LED灯(13)，所述监测箱(2)顶部中央活动插接有滴定管(14)，所述滴定管(14)右侧设有观察窗(15)，且所述观察窗(15)开设在监测箱(2)顶部右侧，所述底座(1)内腔底部连接有蓄电池(16)，所述底座(1)顶部右侧安装有控制面板(17)，所述控制面板(17)上安装有控制开关(18)与调节旋钮(19)，且所述蓄电池(16)、控制开关(18)、调节旋钮(19)、微型水泵(5)与LED灯(13)通过电线连接。
2.根据权利要求1所述的一种造纸漂白废水氯化物监测设备，其特征在于：所述监测箱(2)右侧安装有侧门(20)，且所述侧门(20)位于支撑杆(10)的上方。
3.根据权利要求1所述的一种造纸漂白废水氯化物监测设备，其特征在于：所述取样管(6)底端连接有过滤球(21)，且所述过滤球(21)表面均匀分布有过滤微孔。
4.根据权利要求1所述的一种造纸漂白废水氯化物监测设备，其特征在于：所述玻璃滴定盒(9)设为顶部敞口的长方体结构，且所述玻璃滴定盒(9)右侧连接有把手(22)。
5.根据权利要求1所述的一种造纸漂白废水氯化物监测设备，其特征在于：所述滴定管(14)包括玻璃管(23)与负压球(24)，且所述负压球(24)密封套装在玻璃管(23)顶端，所述玻璃管(23)底端呈圆锥状，且所述玻璃管(23)底端位于玻璃滴定盒(9)的正上方。
6.根据权利要求1所述的一种造纸漂白废水氯化物监测设备，其特征在于：所述观察窗(15)设为圆形的结构，且所述观察窗(15)内侧连接有放大镜(25)。
7.根据权利要求1所述的一种造纸漂白废水氯化物监测设备，其特征在于：所述灯座(12)呈圆盘的形状，且所述LED灯(13)呈阵列分布在灯座(12)顶部。
8.根据权利要求1所述的一种造纸漂白废水氯化物监测设备，其特征在于：所述底座(1)两侧面均开设有散热窗(26)，且所述散热窗(26)正对设置在蓄电池(16)两侧。
说明书
一种造纸漂白废水氯化物监测设备
技术领域
本实用新型涉及水质监测技术领域，具体为一种造纸漂白废水氯化物监测设备。
背景技术
造纸工业是水污染的重要来源之一，造纸废水指制浆造纸工艺过程中产生的废水。包括制浆蒸煮废液、洗涤废水、漂白废水与纸机白水等，造纸废水成分复杂，可生化性差，属于较难处理的工业废水，是我国主要的工业污染源之一，由于纸浆漂白多采用含氯漂剂，在生产过程中会伴随生成大量有机氯化物，有机氯化物在自然界中非常稳定，不易降解;同时其生物毒性很强，可致癌，致畸，致突变等，是一种危害极大的污染物，在我国经济基础还比较薄弱，特别是中小型造纸企业无力承担高额检测费用的情况下，绝大多数的纸浆漂白废水都未经检测有机氯化物浓度而直接排放，对人们正常的生产生活造成巨大的威胁，而现有的氯化物监测设备，取样不方便，容易造成试剂挥发，增加了环境污染，有的监测设备，不方便放置滴定盒，对滴定盒内的试样观察不够清楚，降低了监测结果准确性，这样远远无法满足当前人们对该产品的要求。
所以，如何设计一种造纸漂白废水氯化物监测设备，成为我们当前要解决的问题。
实用新型内容
本实用新型的目的在于提供一种造纸漂白废水氯化物监测设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种造纸漂白废水氯化物监测设备，包括底座，所述底座顶部连接有监测箱，所述监测箱顶部左侧连接有固定架，所述固定架内侧套装有玻璃缓冲瓶，所述玻璃缓冲瓶顶部一侧通过导管连接有微型水泵，且所述微型水泵安装在底座左侧，所述微型水泵底端连接有取样管，所述玻璃缓冲瓶底部中央连接有输液管，且所述输液管底端垂直贯穿监测箱顶部，所述输液管底端外侧套装有防溅罩，所述防溅罩下方设有玻璃滴定盒，所述玻璃滴定盒底部两侧均滑动连接有支撑杆，且所述支撑杆垂直连接在监测箱内壁，所述支撑杆顶部左侧垂直连接有限位板，且所述限位板抵触连接在玻璃滴定盒左侧，所述玻璃滴定盒正下方设有灯座，且所述灯座底部通过支杆连接在监测箱内腔底部，所述灯座顶部均匀嵌装有LED灯，所述监测箱顶部中央活动插接有滴定管，所述滴定管右侧设有观察窗，且所述观察窗开设在监测箱顶部右侧，所述底座内腔底部连接有蓄电池，所述底座顶部右侧安装有控制面板，所述控制面板上安装有控制开关与调节旋钮，且所述蓄电池、控制开关、调节旋钮、微型水泵与LED灯通过电线连接。
进一步的，所述监测箱右侧安装有侧门，且所述侧门位于支撑杆的上方。
进一步的，所述取样管底端连接有过滤球，且所述过滤球表面均匀分布有过滤微孔。
进一步的，所述玻璃滴定盒设为顶部敞口的长方体结构，且所述玻璃滴定盒右侧连接有把手。
进一步的，所述滴定管包括玻璃管与负压球，且所述负压球密封套装在玻璃管顶端，所述玻璃管底端呈圆锥状，且所述玻璃管底端位于玻璃滴定盒的正上方。
进一步的，所述观察窗设为圆形的结构，且所述观察窗内侧连接有放大镜。
进一步的，所述灯座呈圆盘的形状，且所述LED灯呈阵列分布在灯座顶部。
进一步的，所述底座两侧面均开设有散热窗，且所述散热窗正对设置在蓄电池两侧。
与现有技术相比，本实用新型的有益效果是：该种造纸漂白废水氯化物监测设备，结构简单，安全可靠，操作简便，方便使用，能够快速取样，有效过滤漂白废水的杂质，减少了对操作人员的危害，能够通过监测试剂自由滴定，能够清晰地观察试样中是否出现沉淀物，准确判断监测的结果，便于更换滴定盒，能够调节光照，有效提高监测结果准确性，通过整个滴定监测在监测箱内进行，减少了试剂挥发，减少了环境污染，安全可靠，通过采用微型水泵取代手动取样，能够实现快速取样，通过在取样管底端连接有过滤球，能够有效过滤漂白废水的杂质，使得试样更有效，通过在监测箱顶部活动插接有滴定管，便于通过监测试剂自由滴定，通过在观察窗内设置有放大镜，能够清晰地观察试样中是否出现沉淀物，通过控制开关打开LED灯，能够对玻璃滴定盒内的试样进行光照，通过调节旋钮调节LED灯光照的强度，能够更清楚细致的观察试样，有效提高监测结果准确性，所以该种造纸漂白废水氯化物监测设备具有广阔的应用市场。
