申请日2018.07.04
公开(公告)日2018.12.14
IPC分类号E03F5/14; E03F3/04; E03F7/12
摘要
本发明公开了一种智能化污水排水系统，包括第一排水管道和第二排水管道，所述第一排水管道和第二排水管道相连通，且，所述第一排水管道和所述第二排水管道相连接处设有过滤机构，所述过滤机构包括第一过滤网和第二过滤网，所述第一过滤网与所述第二排水管道相匹配，所述第二过滤网的高度小于所述第一过滤网，所述第一过滤网的过滤孔的直径大于所述第二过滤网过滤孔的直径，所述第二排水管道内壁固定设有第一电机，所述第一电机的输出端设有卷绳轴。有益效果：提醒相关人员进行清理，减少了人力的投入且提高了工作效率，有效的缩短了相关人员检修的次数以及时间，能够及时的处理污水堵塞的情况发生，为人们的生产生活提供了良好的环境。
权利要求书

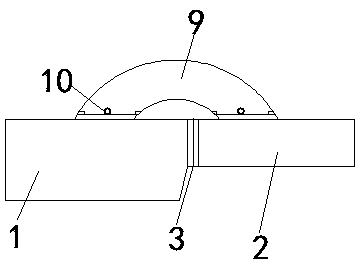

1.一种智能化污水排水系统，其特征在于，包括第一排水管道(1)和第二排水管道(2)，所述第一排水管道(1)和第二排水管道(2)相连通，且，所述第一排水管道(1)和所述第二排水管道(2)相连接处设有过滤机构(3)，所述过滤机构(3)包括第一过滤网(4)和第二过滤网(5)，所述第一过滤网(4)与所述第二排水管道(2)相匹配，所述第二过滤网(5)的高度小于所述第一过滤网(4)，所述第一过滤网(4)的过滤孔的直径大于所述第二过滤网(5)过滤孔的直径，所述第二排水管道(2)内壁固定设有第一电机(6)，所述第一电机(6)的输出端设有卷绳轴(7)，所述卷绳轴(7)上设有有绳索(8)，所述绳索(8)远离所述卷绳轴(7)的一端固定在所述第二过滤网(5)上，所述第一排水管道(1)与所述第二排水管道(2)的一侧设有弧形排水管道(9)，且，所述弧形排水管道(9)的两端分别为入水口和出水口，所述入水口与所述第一排水管道(1)相连通，所述出水口与所述第二排水管道(2)相连通，所述入水口和所述出水口内均设有开关机构(10);
所述开关机构(10)包括第二电机(11)，所述第二电机(11)固定在所述弧形排水管道(9)的内壁，所述第二电机(11)的输出端设有螺杆(12)，所述入水口和所述出水口均设有挡板(13)，所述挡板(13)的一侧固定设有若干螺母(14)，所述螺杆(12)与所述螺母(14)相匹配，所述弧形排水管道(9)的内壁分别固定设有控制器(15)、水位传感器(16)和警报装置(17)，其中所述控制器(15)与所述水位传感器(16)电性连接。
2.根据权利要求1所述的一种智能化污水排水系统，其特征在于，所述第一排水管道(1)的宽度大于所述第二排水管道(2)的宽度。
3.根据权利要求1所述的一种智能化污水排水系统，其特征在于，所述第二过滤网(5)的高度等于所述第一过滤网(4)的二分之一。
4.根据权利要求1所述的一种智能化污水排水系统，其特征在于，所述第一过滤网(4)的一侧位于所述第二排水管道(2)的内壁固定设有数量为两个的第一滑槽(18)，所述第二过滤网(5)的两端分别位于所述第一滑槽(18)内。
5.根据权利要求1所述的一种智能化污水排水系统，其特征在于，所述第二排水管道(2)内固定设有L形固定板，所述第一电机(6)固定在所述L形固定板上，所述第二过滤网(5)上设有连接环(19)，所述连接环(19)上固定设有所述绳索(8)。
6.根据权利要求1所述的一种智能化污水排水系统，其特征在于，所述入水口和所述出水口处均设有第二滑槽(20)，所述挡板(13)的两端位于所述第二滑槽(20)内。
7.根据权利要求1所述的一种智能化污水排水系统，其特征在于，所述警报装置(17)包括警报灯和信号发射器，且，所述警报灯和所述信号发射器均与所述传感器电性连接，其中，所述信号发射器与信号接收器电性连接。
说明书
一种智能化污水排水系统
技术领域
本发明涉及智能设备，具体来说，涉及一种智能化污水排水系统。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水。污水由许多类别，相应地减少污水对环境的影响也有许多技术和工艺。按照污水来源，污水可以分为这四类。
第一类:工业废水 来自制造采矿和工业生产活动的污水，包括来自与工业或者商业储藏、加工的径流活渗沥液，以及其它不是生活污水的废水。
第二类:生活污水 来自住宅、写字楼、机关或相类似的污水;卫生污水;下水道污水，包括下水道系统中生活污水中混合的工业废水。
第三类:商业污水 来自商业设施而且某些成分超过生活污水的无毒、无害的污水。如餐饮污水。洗衣房污水、动物饲养污水，发廊产生的污水等。
第四类:表面径流 来自雨水、雪水、高速公路下水，来自城市和工业地区的水等等，表面径流没有渗进土壤，沿街道和陆地进入地下水。
遇到排污管道有大管道与小管道相接触的部位，大都需要设置过滤网避免杂物堆积进入小管道，这就使得大管道与小管道相接触的部位容易造成堵塞，但是什么时候堵塞，人们却不知道，需要人们定期的去检查排除，这不仅浪费大量的检查的时间人力，并且，在检测周期内堵塞的时候，相关人员是不知道的，导致污水倒流影响人们生产生活，急需要一种智能化的污水排水系统，能够随时检测和临时解决下水道堵塞问题。
针对相关技术中的问题，目前尚未提出有效的解决方案。
发明内容
针对相关技术中的问题，本发明提出一种智能化污水排水系统，以克服现有相关技术所存在的上述技术问题。
本发明的技术方案是这样实现的：
一种智能化污水排水系统，包括第一排水管道和第二排水管道，所述第一排水管道和第二排水管道相连通，且，所述第一排水管道和所述第二排水管道相连接处设有过滤机构，所述过滤机构包括第一过滤网和第二过滤网，所述第一过滤网与所述第二排水管道相匹配，所述第二过滤网的高度小于所述第一过滤网，所述第一过滤网的过滤孔的直径大于所述第二过滤网过滤孔的直径，所述第二排水管道内壁固定设有第一电机，所述第一电机的输出端设有卷绳轴，所述卷绳轴上设有有绳索，所述绳索远离所述卷绳轴的一端固定在所述第二过滤网上，所述第一排水管道与所述第二排水管道的一侧设有弧形排水管道，且，所述弧形排水管道的两端分别为入水口和出水口，所述入水口与所述第一排水管道相连通，所述出水口与所述第二排水管道相连通，所述入水口和所述出水口内均设有开关机构。所述开关机构包括第二电机，所述第二电机固定在所述弧形排水管道的内壁，所述第二电机的输出端设有螺杆，所述入水口和所述出水口均设有挡板，所述挡板的一侧固定设有若干螺母，所述螺杆与所述螺母相匹配，所述弧形排水管道的内壁分别固定设有控制器、水位传感器和警报装置，其中所述控制器与所述水位传感器电性连接。
进一步的，所述第一排水管道的宽度大于所述第二排水管道的宽度。
进一步的，所述第二过滤网的高度等于所述第一过滤网的二分之一。
进一步的，所述第一过滤网的一侧位于所述第二排水管道的内壁固定设有数量为两个的第一滑槽，所述第二过滤网的两端分别位于所述第一滑槽内。
进一步的，所述第二排水管道内固定设有L形固定板，所述第一电机固定在所述L形固定板上，所述第二过滤网上设有连接环，所述连接环上固定设有所述绳索。
进一步的，所述入水口和所述出水口处均设有第二滑槽，所述挡板的两端位于所述第二滑槽内。
进一步的，所述警报装置包括警报灯和信号发射器，且，所述警报灯和所述信号发射器均与所述传感器电性连接，其中，所述信号发射器与信号接收器电性连接。
本发明的有益效果：通过在第一过滤网一侧设置第二过滤网，当遇到堵塞的时候，水位会上升水位传感器感受到水位到一定程度的时候，将信号传送给控制器，控制器接收到信号后，发出控制信号给第一电机，使得第二过滤网上移，令第一过滤网与污水充分的接触，使得一些堵塞的杂物能够通过第一过滤网，进行第一步解决堵塞，当堵塞严重的时候，第一过滤网不能够解决堵塞，同理水位会上升水位传感器在一定时间内感受到水位到第二次到一定程度的时候，控制器控制第二电机旋转，能够令挡板上升，使得弧形排水管道通畅，能够使得第一排水管道中堵塞的污水能够排除，并且，警报装置发出警报，提醒相关人员进行清理，减少了人力的投入且提高了工作效率，有效的缩短了相关人员检修的次数以及时间，能够及时的处理污水堵塞的情况发生，为人们的生产生活提供了良好的环境。
