申请日2018.07.04
公开(公告)日2019.02.05
IPC分类号E02F5/28; E02F9/06
摘要
本实用新型公开了一种污水处理用池底清淤设备，包括泥浆泵本体，所述泥浆泵本体的底部设置有第一浮筒，所述泥浆泵本体的底部靠近第一浮筒的一侧位置处设置有第二浮筒，所述第一浮筒与第二浮筒的一侧均设置有滑轨，所述滑轨的内部滑动安装有深度调节装置，所述深度调节装置的上表面固定安装有支撑杆，通过设置深度调节装置，起到调节高度的作用，扩大工作范围，提高工作效率，滑块带动支撑杆在滑轨内上下滑动，调节高度，限位栓插入限位孔内起到固定限位的作用，通过设置固定装置，将电机座的固定块放入固定座内部，插入第一固定轴，起到安装固定的作用，通过设置第二固定轴，避免电机座滑动。
权利要求书

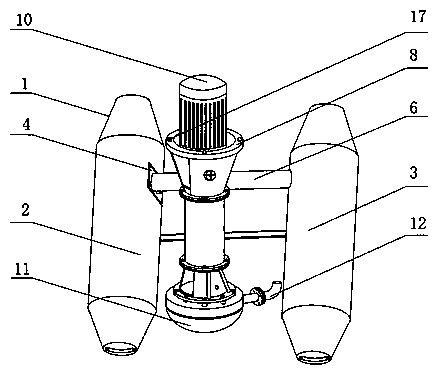

1.一种污水处理用池底清淤设备，包括泥浆泵本体(1)，其特征在于，所述泥浆泵本体(1)的底部设置有第一浮筒(2)，所述泥浆泵本体(1)的底部靠近第一浮筒(2)的一侧位置处设置有第二浮筒(3)，所述第一浮筒(2)与第二浮筒(3)的一侧均设置有滑轨(4)，所述滑轨(4)的内部滑动安装有深度调节装置(5)，所述深度调节装置(5)的上表面固定安装有支撑杆(6)，所述第一浮筒(2)与第二浮筒(3)之间通过支撑杆(6)固定连接，所述滑轨(4)的内壁均匀开设有限位孔(7)，所述支撑杆(6)的前侧设置有电机座(8)，且支撑杆(6)与电机座(8)之间通过固定装置(9)固定连接，所述电机座(8)的内部固定安装有电机(10)，且电机座(8)的下方固定安装有泵壳(11)，所述泵壳(11)的一侧固定安装有出水管(12)，所述电机座(8)的上表面固定安装有防护罩(13)。
2.根据权利要求1所述的一种污水处理用池底清淤设备，其特征在于，所述深度调节装置(5)包括滑块(51)，所述滑块(51)的内部贯穿安装有限位栓(52)，所述限位栓(52)与限位孔(7)配合使用。
3.根据权利要求1所述的一种污水处理用池底清淤设备，其特征在于，所述电机座(8)、泵壳(11)和出水管(12)之间均通过螺丝依次固定连接。
4.根据权利要求1所述的一种污水处理用池底清淤设备，其特征在于，所述固定装置(9)包括第一连接件(91)，所述第一连接件(91)的前侧转动安装有固定座(92)，所述固定座(92)的内部贯穿安装有第一固定轴(93)，所述第一固定轴(93)的一端固定安装有拉环(94)，且第一固定轴(93)的另一端固定安装有第二连接件(95)，所述第二连接件(95)的一侧转动安装有第二固定轴(96)。
5.根据权利要求1所述的一种污水处理用池底清淤设备，其特征在于，所述电机座(8)的前表面固定安装有调节旋钮，调节旋钮与外部电源电性连接，且调节旋钮与电机(10)电性连接。
6.根据权利要求1所述的一种污水处理用池底清淤设备，其特征在于，所述防护罩(13)的底部均匀开设有放置槽(14)，所述放置槽(14)的内部固定安装有第一磁铁(15)，所述防护罩(13)的两侧均开设有散热孔(16)，所述电机座(8)的上表面均匀固定安装有第二磁铁(17)，所述第一磁铁(15)与第二磁铁(17)配合使用。
说明书
一种污水处理用池底清淤设备
技术领域
本实用新型涉及一种池塘清理仪器，具体是一种污水处理用池底清淤设备。
背景技术
泥浆泵既可以用于钻井工作，又可以用于池塘淤泥清理，河道和湖泊等环境水体受水土流失影响会在水底逐渐形成淤泥，并随着水体水质的恶化，污染物大量转移到底泥中，故环境水体的底泥需要定期清理。
目前常用的泥浆泵在清理淤泥时，不能对高度进行调节，导致清理效果不好;泥浆泵在清理淤泥时，一般都是安装在浮筒上，安装结构复杂，需要借助工具，不便于安装拆卸，造成使用困难;泥浆泵的电机一般都是外置的，不能对电机进行防护，在使用时容易导致淤泥和污水进入电机内部，造成电机损坏，缩短泥浆泵的使用寿命，中国专利公开了一种结构稳定性高的泥浆泵防护罩(授权公告号CN207229373U)，该专利技术能够对闲置的泥浆泵进行防护，但是，不能在使用时对泥浆泵进行保护。因此，本领域技术人员提供了一种污水处理用池底清淤设备。
实用新型内容
本实用新型的目的在于提供一种污水处理用池底清淤设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水处理用池底清淤设备，包括泥浆泵本体，所述泥浆泵本体的底部设置有第一浮筒，所述泥浆泵本体的底部靠近第一浮筒的一侧位置处设置有第二浮筒，所述第一浮筒与第二浮筒的一侧均设置有滑轨，所述滑轨的内部滑动安装有深度调节装置，所述深度调节装置的上表面固定安装有支撑杆，所述第一浮筒与第二浮筒之间通过支撑杆固定连接，所述滑轨的内壁均匀开设有限位孔，所述支撑杆的前侧设置有电机座，且支撑杆与电机座之间通过固定装置固定连接，所述电机座的内部固定安装有电机，且电机座的下方固定安装有泵壳，所述泵壳的一侧固定安装有出水管，所述电机座的上表面固定安装有防护罩。
作为本实用新型进一步的方案：所述深度调节装置包括滑块，所述滑块的内部贯穿安装有限位栓，所述限位栓与限位孔配合使用。
作为本实用新型再进一步的方案：所述电机座、泵壳和出水管之间均通过螺丝依次固定连接。
作为本实用新型再进一步的方案：所述固定装置包括第一连接件，所述第一连接件的前侧转动安装有固定座，所述固定座的内部贯穿安装有第一固定轴，所述第一固定轴的一端固定安装有拉环，且第一固定轴的另一端固定安装有第二连接件，所述第二连接件的一侧转动安装有第二固定轴。
作为本实用新型再进一步的方案：所述电机座的前表面固定安装有调节旋钮，调节旋钮与外部电源电性连接，且调节旋钮与电机电性连接。
作为本实用新型再进一步的方案：所述防护罩的底部均匀开设有放置槽，所述放置槽的内部固定安装有第一磁铁，所述防护罩的两侧均开设有散热孔，所述电机座的上表面均匀固定安装有第二磁铁，所述第一磁铁与第二磁铁配合使用。
与现有技术相比，本实用新型的有益效果是：
1、通过设置深度调节装置，起到调节高度的作用，扩大工作范围，提高工作效率，滑块带动支撑杆在滑轨内上下滑动，调节高度，限位栓插入限位孔内起到固定限位的作用。
2、通过设置固定装置，将电机座的固定块放入固定座内部，插入第一固定轴，起到安装固定的作用，通过设置第二固定轴，避免电机座滑动，安装过程不需要借助工具，操作简单快速，便于安装拆卸，通过第一连接件，增加泥浆泵本体的使用灵活性。
3、通过设置防护罩，对电机进行保护，通过第一磁铁和第二磁铁配合使用，将防护罩与电机座进行连接，便于防护罩的安装拆卸，避免淤泥和污水进入电机内部，提高泥浆泵本体的使用寿命，散热孔在电机工作时，起到散热的作用。
