申请日2018.07.04
公开(公告)日2019.02.12
IPC分类号C02F9/14; C02F3/34; H02J7/35; A01M29/16; A01M29/06
摘要
本实用新型提供生活污水处理过滤及二次回收利用系统，包括格栅池、调节池、生化处理池和沉淀池，格栅池的进水口通过进水泵与进水管网相连，格栅池的出水口与调节池的进水口相连，调节池的出水口与生化处理池的进水口相连，生化处理池的出水口与沉淀池的进水口相连，沉淀池的出水口与中水排水口相连。本实用新型的有益效果是通过光热转化装置和热电转化装置将光能转化为电能，然后再对生化处理池中的温度、氧浓度等参数进行智能调整，以达到微生物降解最适宜的环境。
权利要求书
1.生活污水处理过滤及二次回收利用系统，其特征在于：包括格栅池、调节池、生化处理池和沉淀池，所述格栅池的进水口通过进水泵与进水管网相连，所述格栅池的出水口与所述调节池的进水口相连，所述调节池的出水口与所述生化处理池的进水口相连，所述生化处理池的出水口与所述沉淀池的进水口相连，所述沉淀池的出水口与中水排水口相连;
所述生化处理池包括驱鸟装置、保温装置、光热转化装置、热电转化装置、生化处理池本体、搅拌装置、微生物投放装置、补氧装置以及降解参数控制装置，在所述生化处理池本体的底端设置有所述搅拌装置，在所述搅拌装置的底端设置有所述微生物投放装置，所述补氧装置设置在所述生化处理池本体的两侧，所述保温装置设置在所述生化处理池本体的侧壁上，所述光热转化装置和所述热电转化装置均设置在所述生化处理池本体的顶端，所述驱鸟装置设置在所述光热转化装置上，所述降解参数控制装置设置在所述生化处理池本体上。
2.根据权利要求1所述的生活污水处理过滤及二次回收利用系统，其特征在于：所述驱鸟装置包括旋转轴、旋转电机、驱鸟杆、驱鸟齿和声音驱鸟器，所述声音驱鸟器设置在所述光热转化装置上，所述旋转电机设置在所述声音驱鸟器上，所述旋转轴与所述旋转电机的输出轴相连，在所述旋转轴上均匀且交错的设置所述驱鸟杆，在所述驱鸟杆上设置驱鸟齿。
3.根据权利要求2所述的生活污水处理过滤及二次回收利用系统，其特征在于：相邻的所述驱鸟杆在竖直方向投影之间的夹角为30-45°。
4.根据权利要求2所述的生活污水处理过滤及二次回收利用系统，其特征在于：相邻的所述驱鸟齿之间的距离为2-4mm。
5.根据权利要求1所述的生活污水处理过滤及二次回收利用系统，其特征在于：所述光热转化装置包括滤光层、保温层、转化层和储能层，所述滤光层的内侧设置所述保温层，在所述保温层的下方与所述转化层之间设置有真空结构，所述转化层设置在所述储能层的上方，在所述滤光层的内侧均匀开设有加固凹槽，所述保温层通过所述加固凹槽与所述滤光层紧密结合，所述转化层包括转化单元，各个所述转化单元之间通过插槽相互连接。
6.根据权利要求5所述的生活污水处理过滤及二次回收利用系统，其特征在于：所述热电转化装置包括热电转化层、锂电池和升温装置，所述热电转化层设置在所述转化层和所述储能层之间，所述热电转化层通过导线与所述锂电池相连，所述升温装置与所述锂电池相连，所述锂电池为所述升温装置、所述驱鸟装置、所述搅拌装置、所述微生物投放装置、所述补氧装置和所述降解参数控制装置供电。
7.根据权利要求1所述的生活污水处理过滤及二次回收利用系统，其特征在于：所述搅拌装置包括搅拌电机、搅拌轴、搅拌棒和搅拌叶片，所述搅拌电机设置在所述生化处理池本体的底部，所述搅拌电机的输出轴与所述搅拌轴相连，在所述搅拌轴的顶端设置所述搅拌叶片，在所述搅拌轴上均匀且交错设置所述搅拌棒。
8.根据权利要求7所述的生活污水处理过滤及二次回收利用系统，其特征在于：所述微生物投放装置包括防水壳体、制剂存放器、鼓风器、投放主管道和投放分管道，所述鼓风器设置在所述防水壳体的底端，所述制剂存放器设置在所述鼓风器上，所述投放主管道的一端与所述制剂存放器的出口相连，在所述投放主管道上设置所述投放分管道，所述投放主管道设置在所述搅拌轴内，所述投放分管道设置在所述搅拌棒上，通过搅拌棒的末端喷出微生物制剂。
9.根据权利要求6所述的生活污水处理过滤及二次回收利用系统，其特征在于：所述补氧装置包括进气泵、进气管、排气管和补氧曝气头，所述进气泵设置在所述生化处理池本体的侧壁底端，所述进气管与所述进气泵相连，所述排气管与所述进气管相连，所述排气管的一端贯穿所述生化处理池本体的侧壁顶端与外界相通，所述补氧曝气头设置在所述进气管上。
10.根据权利要求9所述的生活污水处理过滤及二次回收利用系统，其特征在于：所述降解参数控制装置包括参数控制器、温度传感器、温度比较器、氧浓度传感器、氧浓度比较器和降解参数显示器，所述参数控制器设置在所述生化处理池本体的外侧，所述温度传感器和所述氧浓度传感器均设置在所述生化处理池本体的内壁上，所述温度传感器的输出端与所述温度比较器的输入端相连，所述温度比较器的输出端与所述参数控制器的第一输入端相连，所述氧浓度传感器的输出端与所述氧浓度比较器的输入端相连，所述氧浓度比较器的输出端与所述参数控制器的第二输入端相连，所述参数控制器的第一输出端与所述升温装置相连，所述参数控制器的第二输出端与所述进气泵相连，所述参数控制器的第三输出端与所述降解参数显示器相连。
说明书
生活污水处理过滤及二次回收利用系统
技术领域
本实用新型涉及污水处理装置技术领域，更具体地说涉及一种生活污水处理过滤及二次回收利用系统。
背景技术
在人们日常生活当中，会制造很多的废水以及垃圾，在一些纬度较高的高寒地区，由于其温度较低，导致利用微生物对生活污水进行生物降解处理比较困难，由于微生物发挥其降解功能需要适宜的温度以及湿度，由于高纬度地区常年寒冷的温度，导致微生物不能将其降解功效发挥至最充分，使得污水降解处理不完全，导致被降解后的污水无法直接二次利用。
实用新型内容
本实用新型克服了现有技术中的不足，利用微生物对生活污水降解处理需要适宜的温度和湿度，温度过高或过低都不能充分发挥其功效，导致被处理后的水不能直接被二次利用，提供了一种生活污水处理过滤及二次回收利用系统，通过光热转化装置和热电转化装置将光能转化为电能，然后再对生化处理池中的温度、氧浓度等参数进行智能调整，以达到微生物降解最适宜的环境。
本实用新型的目的通过下述技术方案予以实现。
生活污水处理过滤及二次回收利用系统，包括格栅池、调节池、生化处理池和沉淀池，所述格栅池的进水口通过进水泵与进水管网相连，所述格栅池的出水口与所述调节池的进水口相连，所述调节池的出水口与所述生化处理池的进水口相连，所述生化处理池的出水口与所述沉淀池的进水口相连，所述沉淀池的出水口与中水排水口相连;

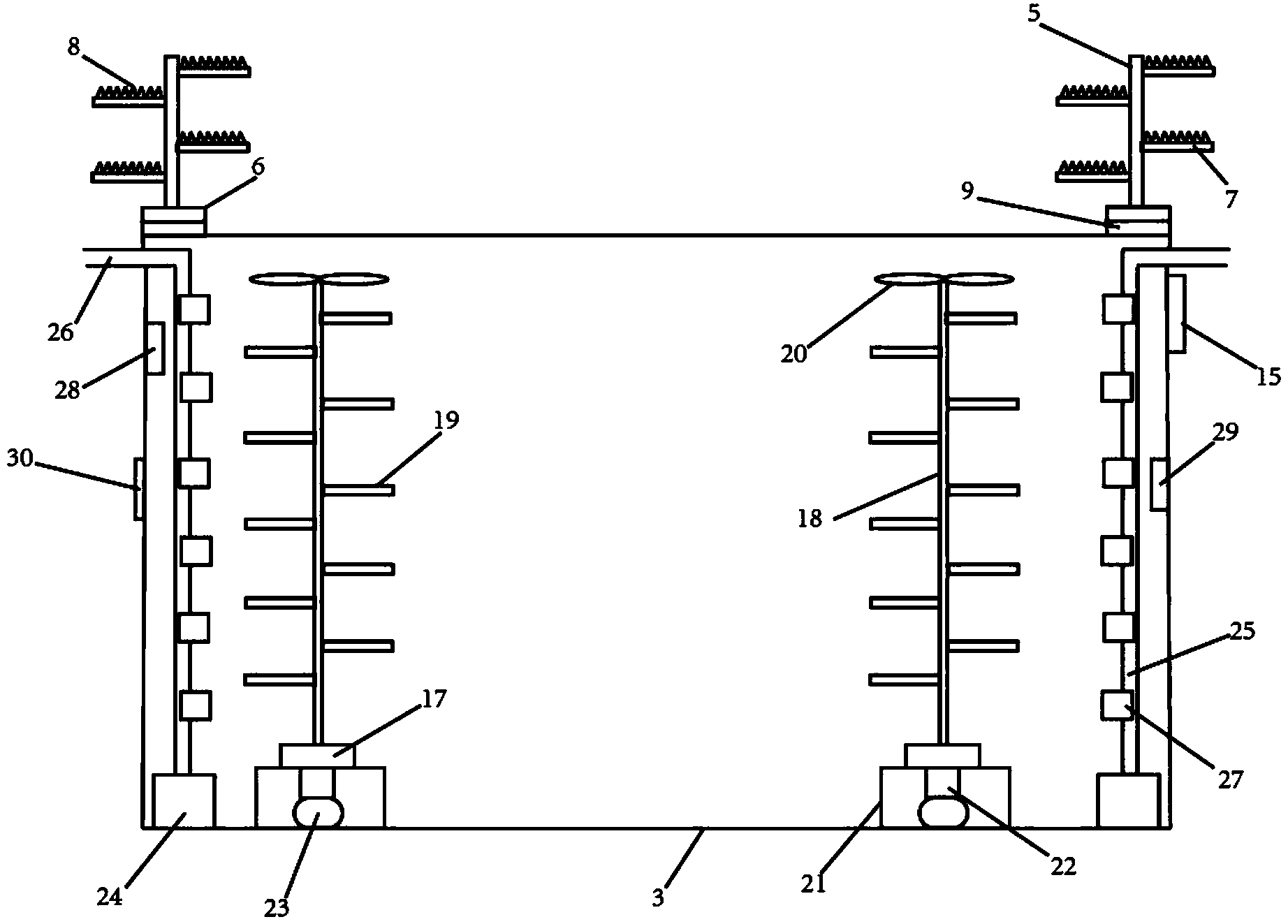

所述生化处理池包括驱鸟装置、保温装置、光热转化装置、热电转化装置、生化处理池本体、搅拌装置、微生物投放装置、补氧装置以及降解参数控制装置，在所述生化处理池本体的底端设置有所述搅拌装置，在所述搅拌装置的底端设置有所述微生物投放装置，所述补氧装置设置在所述生化处理池本体的两侧，所述保温装置设置在所述生化处理池本体的侧壁上，所述光热转化装置和所述热电转化装置均设置在所述生化处理池本体的顶端，所述驱鸟装置设置在所述光热转化装置上，所述降解参数控制装置设置在所述生化处理池本体上。
所述驱鸟装置包括旋转轴、旋转电机、驱鸟杆、驱鸟齿和声音驱鸟器，所述声音驱鸟器设置在所述光热转化装置上，所述旋转电机设置在所述声音驱鸟器上，所述旋转轴与所述旋转电机的输出轴相连，在所述旋转轴上均匀且交错的设置所述驱鸟杆，在所述驱鸟杆上设置驱鸟齿。
相邻的所述驱鸟杆在竖直方向投影之间的夹角为30-45°。
相邻的所述驱鸟齿之间的距离为2-4mm。
所述光热转化装置包括滤光层、保温层、转化层和储能层，所述滤光层的内侧设置所述保温层，在所述保温层的下方与所述转化层之间设置有真空结构，所述转化层设置在所述储能层的上方，在所述滤光层的内侧均匀开设有加固凹槽，所述保温层通过所述加固凹槽与所述滤光层紧密结合，所述转化层包括转化单元，各个所述转化单元之间通过插槽相互连接。
所述热电转化装置包括热电转化层、锂电池和升温装置，所述热电转化层设置在所述转化层和所述储能层之间，所述热电转化层通过导线与所述锂电池相连，所述升温装置与所述锂电池相连，所述锂电池为所述升温装置、所述驱鸟装置、所述搅拌装置、所述微生物投放装置、所述补氧装置和所述降解参数控制装置供电。
所述搅拌装置包括搅拌电机、搅拌轴、搅拌棒和搅拌叶片，所述搅拌电机设置在所述生化处理池本体的底部，所述搅拌电机的输出轴与所述搅拌轴相连，在所述搅拌轴的顶端设置所述搅拌叶片，在所述搅拌轴上均匀且交错设置所述搅拌棒。
所述微生物投放装置包括防水壳体、制剂存放器、鼓风器、投放主管道和投放分管道，所述鼓风器设置在所述防水壳体的底端，所述制剂存放器设置在所述鼓风器上，所述投放主管道的一端与所述制剂存放器的出口相连，在所述投放主管道上设置所述投放分管道，所述投放主管道设置在所述搅拌轴内，所述投放分管道设置在所述搅拌棒上，通过搅拌棒的末端喷出微生物制剂。
所述补氧装置包括进气泵、进气管、排气管和补氧曝气头，所述进气泵设置在所述生化处理池本体的侧壁底端，所述进气管与所述进气泵相连，所述排气管与所述进气管相连，所述排气管的一端贯穿所述生化处理池本体的侧壁顶端与外界相通，所述补氧曝气头设置在所述进气管上。
所述降解参数控制装置包括参数控制器、温度传感器、温度比较器、氧浓度传感器、氧浓度比较器和降解参数显示器，所述参数控制器设置在所述生化处理池本体的外侧，所述温度传感器和所述氧浓度传感器均设置在所述生化处理池本体的内壁上，所述温度传感器的输出端与所述温度比较器的输入端相连，所述温度比较器的输出端与所述参数控制器的第一输入端相连，所述氧浓度传感器的输出端与所述氧浓度比较器的输入端相连，所述氧浓度比较器的输出端与所述参数控制器的第二输入端相连，所述参数控制器的第一输出端与所述升温装置相连，所述参数控制器的第二输出端与所述进气泵相连，所述参数控制器的第三输出端与所述降解参数显示器相连。
本实用新型的有益效果为：通过降解参数控制装置自动对生活污水降解中的生化处理过程中对微生物有影响的温度、氧浓度等因素进行实时查看以及自动调整的目的，由于生化处理池设置在室外，室外的太阳光十分的充足，通过光热转化装置和热电转化装置，能够将太阳光的光能转化为能够储存在锂电池内的电能，利用锂电池内的电能就能为各个控制部件以及调节装置进行供电，充分利用了太阳能这种清洁能源，避免能源浪费。
