申请日2018.03.13
公开(公告)日2018.07.24
IPC分类号C02F1/24
摘要

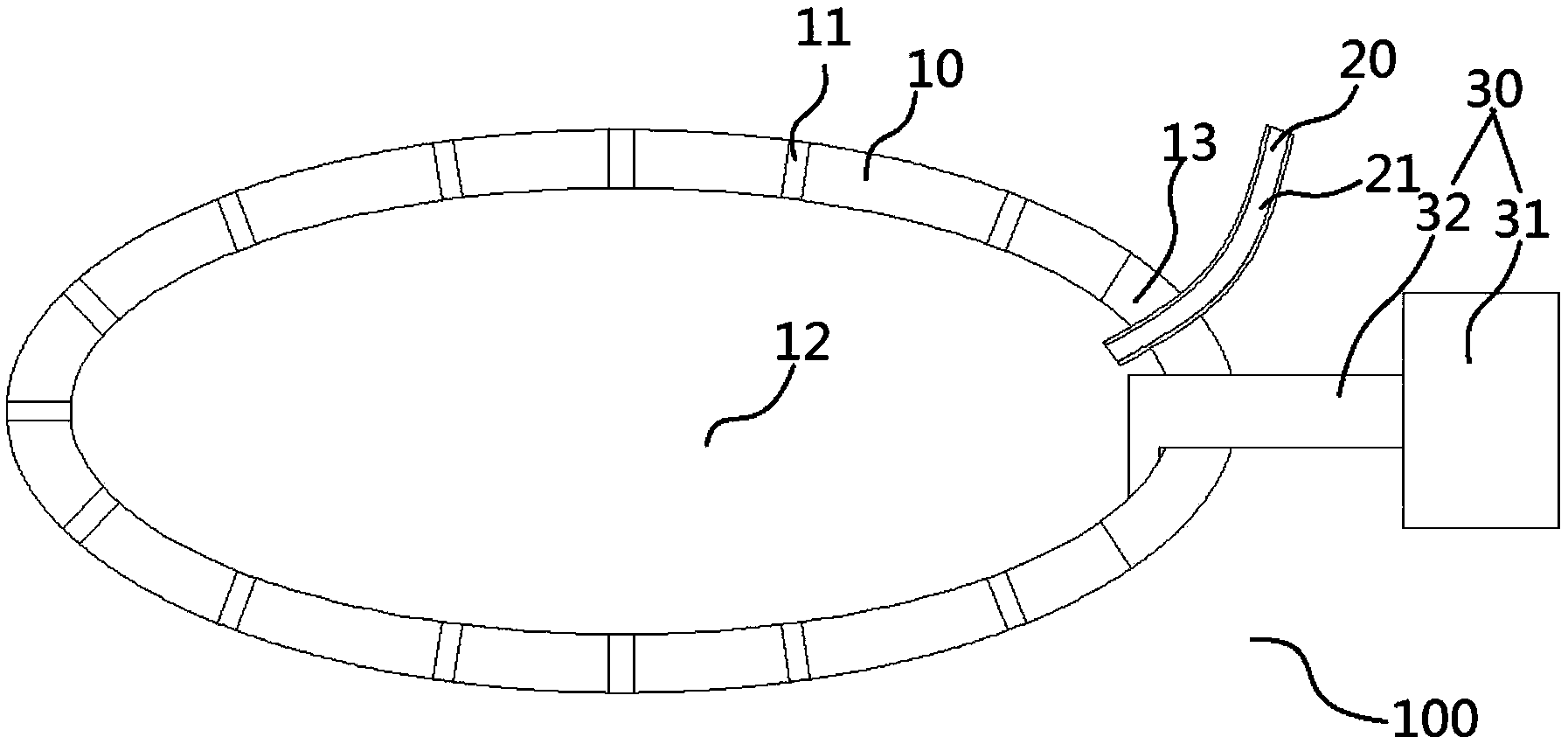

本发明提供一种污水处理系统中的气泡发生装置,包括：壳体，所述壳体内形成有容纳腔，所述容纳腔具有开口，所述壳体沿其厚度方向开设有至少一个通孔;气体输送组件，所述气体输送组件通过所述开口向所述容纳腔内输送气体;驱动组件，所述驱动组件与所述壳体连接以驱动所述壳体旋转。根据本发明实施例的污水处理系统中的气泡发生装置，利用壳体、气体输送组件和驱动组件相结合的结构，不仅能高效制造大量气泡，还能由浓密的微小气泡群拦截和吸附污水中的悬浮物，具有处理污水效果好、结构简单、操作方便，便于加工生产等优点。
权利要求书
1.一种污水处理系统中的气泡发生装置，其特征在于，包括：
壳体，所述壳体内形成有容纳腔，所述容纳腔具有开口，所述壳体沿其厚度方向开设有至少一个通孔;
气体输送组件，所述气体输送组件通过所述开口向所述容纳腔内输送气体;
驱动组件，所述驱动组件与所述壳体连接以驱动所述壳体旋转。
2.根据权利要求1所述的污水处理系统中的气泡发生装置，其特征在于，所述气体输送组件包括：
气泵;
气体输送管，所述气体输送管的一端与所述气泵连接，所述气体输送管的另一端穿过所述开口与所述容纳腔连通。
3.根据权利要求2所述的污水处理系统中的气泡发生装置，其特征在于，所述气体为空气。
4.根据权利要求1所述的污水处理系统中的气泡发生装置，其特征在于，所述通孔的数量为多个，多个所述通孔沿所述壳体的外周分布。
5.根据权利要求4所述的污水处理系统中的气泡发生装置，其特征在于，所述壳体为椭圆体。
6.根据权利要求4所述的污水处理系统中的气泡发生装置，其特征在于，所述壳体为球体。
7.根据权利要求5或6所述的污水处理系统中的气泡发生装置，其特征在于，所述容纳腔上开设的所述开口的数量为1个。
8.根据权利要求5或6所述的污水处理系统中的气泡发生装置，其特征在于，所述驱动组件驱动所述壳体沿其轴线旋转。
9.根据权利要求8所述的污水 处理系统中的气泡发生装置，其特征在于，所述驱动组件包括：
驱动电机，所述驱动电机设于所述容纳腔内部或者外部;
旋转杆，所述旋转杆的一端与所述驱动电机连接，所述旋转杆的另一端与所述壳体连接。
10.根据权利要求9所述的污水处理系统中的气泡发生装置，其特征在于，所述驱动组件还包括：
防水部，所述防水部设于所述驱动电机外周以用于防水。
说明书
一种污水处理系统中的气泡发生装置
技术领域
本发明涉及污水处理技术领域,具体涉及一种污水处理系统中的气泡发生装置。
背景技术
目前，随着工业化污染越来越严重，各类水源地都受到一定程度的污染，在污水处理工艺中需要加入气浮工艺对污水中的悬浮物、油脂类等杂质进行处理，现有的废水处理装置通常使絮凝体等杂质的外表面粘附一些微小气泡，通常结构较为复杂，制作成本较高，而且气泡产生效率较小，对污水的治理效率低。
发明内容
有鉴于此，本发明提供一种污水处理系统中的气泡发生装置。
为解决上述技术问题，本发明采用以下技术方案：
根据本发明实施例的污水处理系统中的气泡发生装置，包括：壳体，所述壳体内形成有容纳腔，所述容纳腔具有开口，所述壳体沿其厚度方向开设有至少一个通孔;气体输送组件，所述气体输送组件通过所述开口向所述容纳腔内输送气体;驱动组件，所述驱动组件与所述壳体连接以驱动所述壳体旋转。
进一步地，所述气体输送组件包括：气泵;气体输送管，所述气体输送管的一端与所述气泵连接，所述气体输送管的另一端穿过所述开口与所述容纳腔连通。
进一步地，所述气体为空气。
进一步地，所述通孔的数量为多个，多个所述通孔沿所述壳体的外周分布。
进一步地，所述壳体为椭圆体。
进一步地，所述壳体为球体。
进一步地，所述容纳腔上开设的所述开口的数量为1个。
进一步地，所述驱动组件驱动所述壳体沿其轴线旋转。
进一步地，所述驱动组件包括：驱动电机，所述驱动电机设于所述容纳腔内部或者外部;旋转杆，所述旋转杆的一端与所述驱动电机连接，所述旋转杆的另一端与所述壳体连接。
进一步地，所述驱动组件还包括：防水部，所述防水部设于所述驱动电机外周以用于防水
本发明上述技术方案的有益效果如下：
根据本发明实施例的污水处理系统中的气泡发生装置，通过采用壳体、气体输送组件和驱动组件结合的装置，具有如下优点：
(1)通过驱动组件驱动壳体旋转，气体输送组件向容纳腔内输送气体，气体通过通孔进入流体，不仅可以产生大量气泡，还能由浓密的微小气泡群拦截和吸附污水中的悬浮物，具有处理污水效果好、结构简单、操作方便，便于加工生产等优点;
(2)通过气泵向容纳腔内输送气体，使用方便，提高自动化程度;
(3)气体可为空气，价格便宜，降低生产成本;
(4)驱动组件可以驱动壳体沿其轴线旋转，可以通过调整旋转速率，改变气泡的尺寸;
(5)在驱动电机外周设置防水部以提高防水性能。
