申请日2018.03.13
公开(公告)日2018.07.20
IPC分类号B01D36/02
摘要
本发明公开了一种环保型工业废水过滤装置，包括第一过滤室，第二过滤室，第三过滤室，进水口和出水口，进水口设置在第一过滤室的顶部，进水口下方设有三个分水板，分水板下方设有过滤装置，第二过滤室连接在第一过滤室的下方，第二过滤室顶部设有两个斜置的挡板，挡板下方设有细钢丝过滤网，细钢丝过滤网通过两个隔板连接第二过滤室，细钢丝过滤网下方设有石英砂过滤层，第二过滤室的右下角通过水管连接第三过滤室，水管中部设有控制水阀，第三过滤室内部设有两个挡水板，一个PP棉过滤层和一个活性炭过滤层，第三过滤室右端设有出水口，本发明原理简单，结构紧凑，能够快速高效的对工业废水进行过滤，并且过滤后的水质能够达到环保标准。
权利要求书

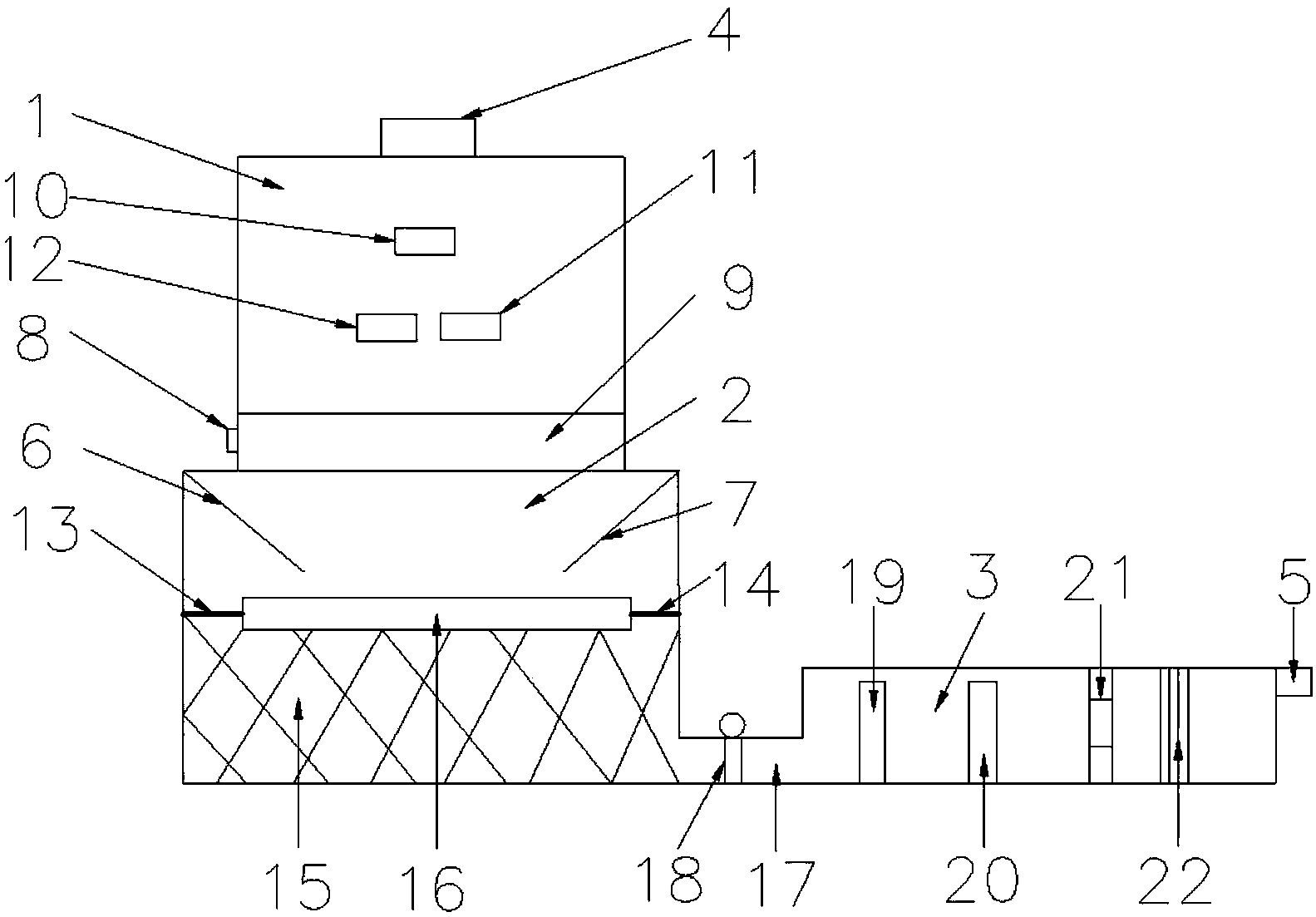

1.一种环保型工业废水过滤装置，包括第一过滤室(1)，第二过滤室(2)，第三过滤室(3)，进水口(4)和出水口(5)，其特征在于：所述进水口(4)设在第一过滤室(1)的顶部，所述第一过滤室(1)的内部设有第一分水板(10)，第二分水板(11)和第三分水板(12)，所述第一分水板(10)设置于进水口(4)的正下方，所述第二分水板(11)和第三分水板(12)齐平设置于第一分水板(10)的下方，所述第一分水板(10)，第二分水板(11)和第三分水板(12)呈正三角形布置，所述第二过滤室(2)连接在第一过滤室(1)的下方，所述第二过滤室(2)的宽度略大于第一过滤室(1)的宽度，所述第二过滤室(2)的右下角通过水管(17)连接第三过滤室(3)的左下角，所述水管(17)中部设有一个控制水阀(18)，所述第三过滤室(3)的右上角设有出水口(5)。
2.根据权利要求1所述的一种环保型工业废水过滤装置，其特征在于：所述第二过滤室(2)的左上角设有第一挡板(6)，所述第二过滤室(2)的右上角设有第二挡板(7)，所述第一挡板(6)和第二挡板(7)的规格一致，所述第一挡板(6)和第二挡板(7)均向第二过滤室(2)的中心点倾斜布置，所述第二过滤室(2)的中部设有细钢丝过滤网(16)，所述细钢丝过滤网(16)的宽度略大于第一挡板(6)和第二挡板(7)的下端间隙，所述细钢丝过滤网(16)的左端通过第一隔板(13)连接第二过滤室(2)的左壁，所述细钢丝过滤网(16)的右端通过第二隔板(14)连接第二过滤室(2)的右壁，所述细钢丝过滤网(16)和第二过滤室(2)的下壁之间设有石英砂过滤层(15)。
3.根据权利要求1所述的一种环保型工业废水过滤装置，其特征在于：所述第三过滤室(3)的内部设有第一挡水板(19)和第二挡水板(20)，所述第一挡水板(19)和第二挡水板(20)的规格一致，所述第一挡水板(19)和第二挡水板(20)均固定在第三过滤室(3)的底部，所述第一挡水板(19)和第二挡水板(20)与第三过滤室(3)的上壁之间均设有间隙，所述第二挡水板(20)的右侧设有PP棉过滤层(21)，所述PP棉过滤层(21)连接第三过滤室(3)的上下壁，所述PP棉过滤层(21)的右侧设有活性炭过滤层(22)，所述活性炭过滤层(22)连接第三过滤室(3)的上下壁。
4.根据权利要求1所述的一种环保型工业废水 过滤装置，其特征在于：所述第一过滤室(1)的下部设有过滤装置(9)，所述过滤装置(9)的左端设有拉手(8)，所述过滤装置(9)包含框架(23)和粗钢丝过滤网(24)，所述粗钢丝过滤网(24)填充在框架(23)内部，所述粗钢丝过滤网(24)的滤孔略大于细钢丝过滤网(16)的滤孔。
说明书
一种环保型工业废水过滤装置
技术领域
本发明涉及环保装置技术领域，具体为一种环保型工业废水过滤装置。
背景技术
环保，全称环境保护，是指人类为解决现实的或潜在的环境问题，协调人类与环境的关系，保障经济社会的持续发展而采取的各种行动的总称。其方法和手段有工程技术的、行政管理的、创新研发的，也有法律的、经济的、宣传教育的等。环保设施是治理工业、商业及服务行业在生产经营过程中所产生并对环境造成影响的物质,使其达到法定要求所需的设备和装置,以及环境监测设备。现今市面上的工业废水过滤装置，结构复杂，操作繁琐，造价高，并且存在过滤不充分，过滤不环保等缺点。
发明内容
本发明的目的在于提供一种环保型工业废水过滤装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种环保型工业废水过滤装置，包括第一过滤室，第二过滤室，第三过滤室，进水口和出水口，所述进水口设在第一过滤室的顶部，所述第一过滤室的内部设有第一分水板，第二分水板和第三分水板，所述第一分水板设置于进水口的正下方，所述第二分水板和第三分水板齐平设置于第一分水板的下方，所述第一分水板，第二分水板和第三分水板呈正三角形布置，所述第二过滤室连接在第一过滤室的下方，所述第二过滤室的宽度略大于第一过滤室的宽度，所述第二过滤室的右下角通过水管连接第三过滤室的左下角，所述水管中部设有一个控制水阀，所述第三过滤室的右上角设有出水口。
优选的，所述第二过滤室的左上角设有第一挡板，所述第二过滤室的右上角设有第二挡板，所述第一挡板和第二挡板的规格一致，所述第一挡板和第二挡板均向第二过滤室的中心点倾斜布置，所述第二过滤室的中部设有细钢丝过滤网，所述细钢丝过滤网的宽度略大于第一挡板和第二挡板的下端间隙，所述细钢丝过滤网的左端通过第一隔板连接第二过滤室的左壁，所述细钢丝过滤网的右端通过第二隔板连接第二过滤室的右壁，所述细钢丝过滤网和第二过滤室的下壁之间设有石英砂过滤层。
优选的，所述第三过滤室的内部设有第一挡水板和第二挡水板，所述第一挡水板和第二挡水板的规格一致，所述第一挡水板和第二挡水板均固定在第三过滤室的底部，所述第一挡水板和第二挡水板与第三过滤室的上壁之间均设有间隙，所述第二挡水板的右侧设有PP棉过滤层，所述PP棉过滤层连接第三过滤室的上下壁，所述PP棉过滤层的右侧设有活性炭过滤层，所述活性炭过滤层连接第三过滤室的上下壁。
优选的，所述第一过滤室的下部设有过滤装置，所述过滤装置的左端设有拉手，所述过滤装置包含框架和粗钢丝过滤网，所述粗钢丝过滤网填充在框架内部，所述粗钢丝过滤网的滤孔略大于细钢丝过滤网的滤孔。
与现有技术相比，本发明的有益效果是：
(1)本发明原理简单，结构紧凑，使用方便，造价低，能够减少环保型工业废水过滤装置的资金投入。
(2)本发明在进水口下方设有多个分水板，能够防止污水的强劲冲力对过滤装置造成损伤，从而延长了装置的使用寿命。
(3)本发明在第一过滤室采用了可拆卸过滤装置，通过侧面拉手可以将过滤装置抽拉出来进行清洗，能够防止钢丝过滤网滤孔堵塞。
(4)本发明在第一过滤室和第二过滤室之间设有控制水阀，能够控制水量大小，提高污水过滤质量。
(5)本发明采用了石英砂过滤层，PP棉过滤层和活性炭过滤层，三重过滤使污水过滤能够达到环保标准。
