申请日2018.03.13
公开(公告)日2018.07.24
IPC分类号C02F9/10; C02F101/10; C02F101/20; C02F101/22
摘要
本发明公开了一种超声强化铁氧体法车载污水处理设备，包括运载车，运载车上设置有氧化箱和提升泵;氧化箱上设置有碱液箱、碱液泵、搅拌装置、pH计、电阻加热器、曝气机、以及对氧化箱中污水施加超声的超声装置;运载车上还设置有压滤机和污水泵等。本发明超声强化铁氧体法车载污水处理设备，其转移方便，机动性强，可对不同地方的污水进行处理。并且其通过对污水施加超声波来加快铁氧体沉淀的生成，将铁氧体沉淀法的反应温度从现有的70℃以上降低至20‑50℃，能对含Cr、Fe、As、Pb、Zn、Cd、Hg、Cu、Mn等各种重金属离子的污水进行处理，能很大的降低铁氧体沉淀法处理污水的能耗。
权利要求书

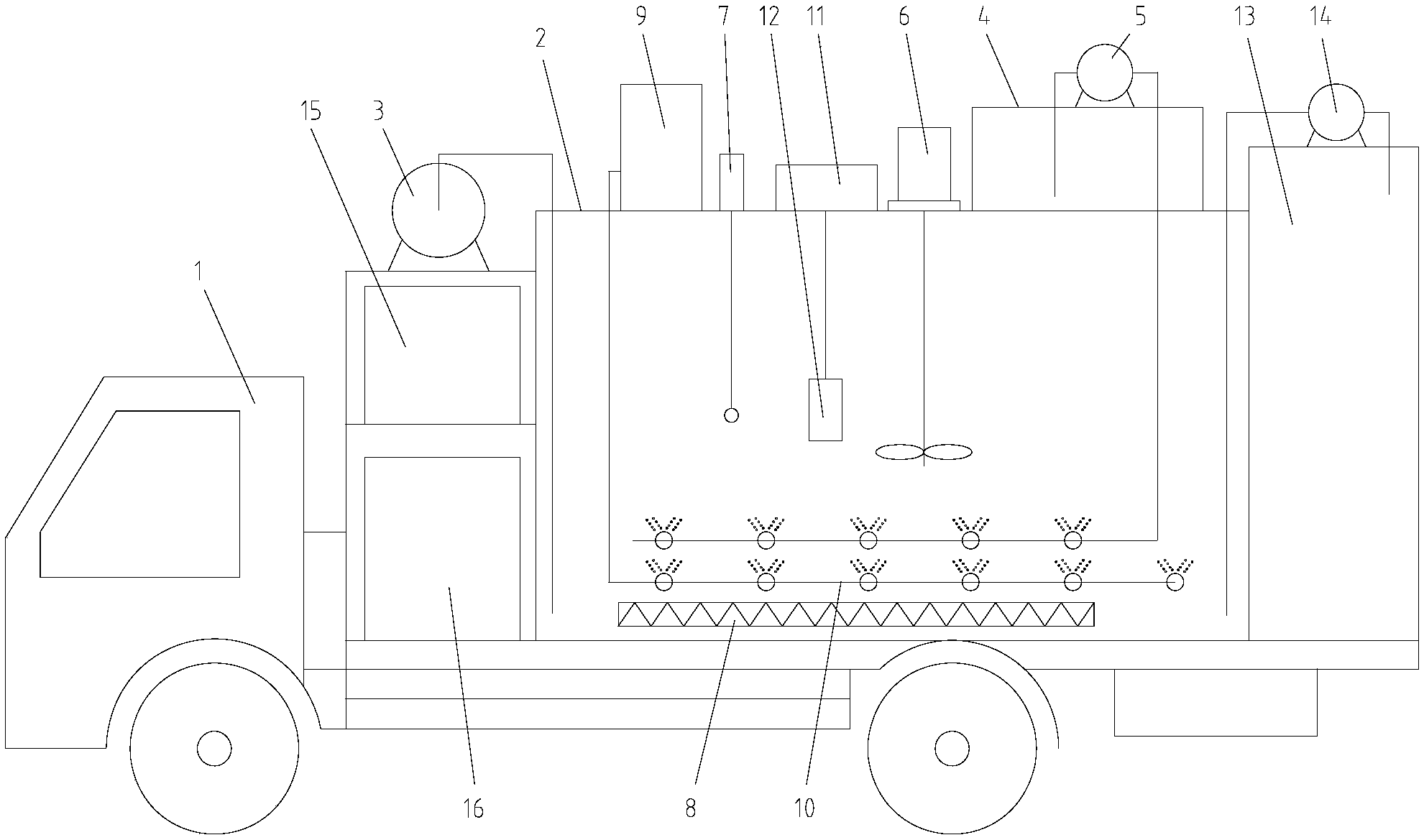

1.一种超声强化铁氧体法车载污水处理设备，包括运载车，其特征在于：所述运载车上设置有氧化箱和用于将污水池中污水泵入氧化箱的提升泵;
所述氧化箱上设置有碱液箱、用于将碱液箱中NaOH溶液泵入氧化箱的碱液泵、对氧化箱中污水进行搅拌的搅拌装置、用于测量氧化箱中污水pH值的pH计、对氧化箱中污水进行加热的电阻加热器、对氧化箱中污水进行曝气的曝气机、以及对氧化箱中污水施加超声的超声装置;
所述运载车上还设置有压滤机和将氧化箱中污水泵入压滤机的污水泵;
所述运载车上还设置有对提升泵、碱液泵、搅拌装置、电阻加热器、曝气机、超声装置、以及污水泵进行控制的电控箱，所述pH计与电控箱连接。
2.根据权利要求1所述的超声强化铁氧体法车载污水处理设备，其特征在于：所述曝气机由空气压缩机和曝气管组成，所述空气压缩机设置在氧化箱的外侧顶部，所述曝气管设置在氧化箱的内侧底部。
3.根据权利要求1所述的超声强化铁氧体法车载污水处理设备，其特征在于：所述超声装置由超声波发生器和与超声波发生器连接的超声波换能器组成，所述超声波发生器设置于氧化箱的外部，所述超声波换能器设置于氧化箱的内部。
4.根据权利要求1所述的超声强化铁氧体法车载污水处理设备，其特征在于：所述碱液箱中盛装的NaOH溶液的质量分数为1～51%。
说明书
一种超声强化铁氧体法车载污水 处理设备
技术领域
本发明涉及污水处理技术领域，特别涉及一种车载污水处理设备。
背景技术
在化工厂、石油化工厂、颜料厂,尤其是电镀厂,每年要排放相当数量的重金属废水，而重金属废水无论用何种方法处理,都不易使其中的重金属分解破坏,相反它可以通过食物链以生物放大或生物积累的形式对环境和人体健康造成危害。
处理重金属废水的机理是改变有害重金属离子的存在形态，使其转化为无毒或低毒新形态，或使其在不同相之间进行转化，然后进行分离，从而达到处理目的。目前国内外处理重金属废水的方法有化学法、物理法和生物法等。采用生物处理和其他物理化学方法由于成本高，反应条件苛刻等原因，实际上难以得到推广应用。
化学沉淀铁氧体法是1973年由日本电气公司(NEC)首先提出的处理含重金属离子废水的一种方法。该方法具有投资小、设备简单、易操作、处理量大、去除率高、净化效果好和能回收磁性材料等优点，从效果与成本比看，铁氧体法是种较理想实用的方法，因此在工业废水处理中得到广泛应用。但对于处理含Cr、Fe、As、Pb、Zn、Cd、Hg、Cu、Mn的污水，通常需要在70℃以上才能获得含重金属离子的铁氧体，方法耗能较高，限制了其应用范围。
发明内容
有鉴于此，本发明提供一种超声强化铁氧体法车载污水处理设备，以解决采用现有化学沉淀铁氧体法处理污水，需要在70℃以上才能获得含重金属离子的铁氧体，存在污水处理能耗高的技术问题。
本发明超声强化铁氧体法车载污水处理设备，包括运载车，所述运载车上设置有氧化箱和用于将污水池中污水泵入氧化箱的提升泵;
所述氧化箱上设置有碱液箱、用于将碱液箱中NaOH溶液泵入氧化箱的碱液泵、对氧化箱中污水进行搅拌的搅拌装置、用于测量氧化箱中污水pH值的pH计、对氧化箱中污水进行加热的电阻加热器、对氧化箱中污水进行曝气的曝气机、以及对氧化箱中污水施加超声的超声装置;
所述运载车上还设置有压滤机和将氧化箱中污水泵入压滤机的污水泵;
所述运载车上还设置有对提升泵、碱液泵、搅拌装置、电阻加热器、曝气机、超声装置、以及污水泵进行控制的电控箱，所述pH计与电控箱连接。
进一步，所述曝气机由空气压缩机和曝气管组成，所述空气压缩机设置在氧化箱的外侧顶部，所述曝气管设置在氧化箱的内侧底部。
进一步，所述超声装置由超声波发生器和与超声波发生器连接的超声波换能器组成，所述超声波发生器设置于氧化箱的外部，所述超声波换能器设置于氧化箱的内部。
进一步，所述碱液箱中盛装的NaOH溶液的质量分数为1～51%。
本发明的有益效果：
本发明超声强化铁氧体法车载污水处理设备，其转移方便，机动性强，可对不同地方的污水进行处理。并且其通过对污水施加超声波来加快铁氧体沉淀的生成，将铁氧体沉淀法的反应温度从现有的70℃以上降低至20-50℃，能很大的降低铁氧体沉淀法处理污水的能耗。
