申请日2018.03.13
公开(公告)日2018.07.24
IPC分类号B01F7/18; C02F9/04; B01D53/04
摘要
本发明提供一种节能环保的工业生产用污水处理设备，涉及环保技术领域。该节能环保的工业生产用污水处理设备，包括污水处理设备本体，所述污水处理设备本体的下表面固定连接有第一电机，所述第一电机的输出端通过联轴器固定连接有第一转轴，第一转轴远离第一电机的一端贯穿污水处理设备本体的下表面并固定连接有搅拌棒。该节能环保的工业生产用污水处理设备，通过第二电机上的第二转轴带动扇叶旋转，将污水处理设备本体内的气味吹入出风管中并通过活性炭过滤层净化，使工业生产用污水处理设备内部的刺鼻气味净化，有效的解决了当前的工业生产用污水处理设备取出过滤的固体时刺鼻的气味会散发出去，影响工作人员工作状态的问题。
权利要求书

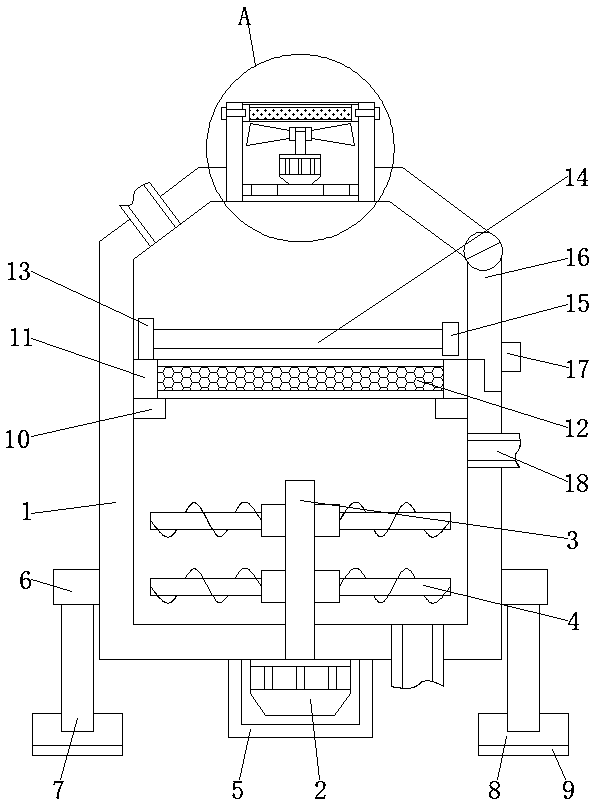

1.一种节能环保的工业生产用污水处理设备，包括污水处理设备本体(1)，其特征在于：所述污水处理设备本体(1)的下表面固定连接有第一电机(2)，所述第一电机(2)的输出端通过联轴器固定连接有第一转轴(3)，所述第一转轴(3)远离第一电机(2)的一端贯穿污水处理设备本体(1)的下表面并固定连接有搅拌棒(4)，所述污水处理设备本体(1)的右侧面固定联通有进药管(18)，所述污水处理设备本体(1)的内壁两侧均焊接有方块(10)，所述方块(10)的上表面放置有固定框(11)，所述固定框(11)的内框固定连接有过滤网(12)，所述污水处理设备本体(1)的两侧均设置有定位块(6)，所述定位块(6)的下表面粘接有支撑杆(7)，所述污水处理设备本体(1)的下方设置有支撑块(8)，所述支撑杆(7)远离定位块(6)的一端与支撑块(8)插接;
所述污水处理设备本体(1)的内顶壁固定连通有出风管(19)，所述出风管(19)的内壁固定连接有固定板(20)，所述固定板(20)的上表面固定连接有第二电机(21)的输出端通过联轴器固定连接有第二转轴(22)，所述固定板(20)的上表面两侧均开设有小孔(27)，所述第二转轴(22)远离第二电机(21)的一端固定连接有固定套(23)，所述固定套(23)的侧面固定连接有扇叶(24)，所述出风管(19)的内部设置有定位框(25)，所述定位框(25)的内框固定连接有活性炭过滤层(26)。
2.根据权利要求1所述的一种节能环保的工业生产用污水 处理设备，其特征在于：所述污水处理设备本体(1)的右侧面活动连接有活动门(16)，所述活动门(16)的右侧面固定连接有拉块(17)。
3.根据权利要求1所述的一种节能环保的工业生产用污水处理设备，其特征在于：所述固定框(11)的上表面放置有刮板(13)，所述刮板(13)的右侧面粘接有提杆(14)，所述提杆(14)远离刮板(13)的一端固定连接有提块(15)。
4.根据权利要求1所述的一种节能环保的工业生产用污水处理设备，其特征在于：所述污水处理设备本体(1)的下表面固定连接有保护罩(5)，所述第一电机(2)位于保护罩(5)的内部。
5.根据权利要求1所述的一种节能环保的工业生产用污水处理设备，其特征在于：所述支撑块(8)的下表面固定连接有防滑层(9)，所述防滑层(9)为橡胶层。
6.根据权利要求1所述的一种节能环保的工业生产用污水处理设备，其特征在于：所述出风管(19)的两侧均设置有螺钉(28)，所述螺钉(28)的螺纹端贯穿出风管(19)的侧面并延伸到定位框(25)的内部。
说明书
一种节能环保的工业生产用污水处理设备
技术领域
本发明涉及环保技术领域，具体为一种节能环保的工业生产用污水处理设备。
背景技术
环保全称环境保护，是指人类为解决现实的或潜在的环境问题，协调人类与环境的关系，保障经济社会的持续发展而采取的各种行动的总称，其方法和手段有工程技术的、行政管理的和创新研发的，也有法律的、经济的和宣传教育的等，节能装置很多，其中节能环保的工业生产用污水处理设备就是其中之一。
节能环保的工业生产用污水处理设备用来处理污水，而当前的工业生产用污水处理设备取出过滤的固体时刺鼻的气味会散发出去，影响工作人员的工作状态。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种节能环保的工业生产用污水处理设备，解决了当前的工业生产用污水处理设备取出过滤的固体时刺鼻的气味会散发出去，影响工作人员工作状态的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种节能环保的工业生产用污水处理设备，包括污水处理设备本体，所述污水处理设备本体的下表面固定连接有第一电机，所述第一电机的输出端通过联轴器固定连接有第一转轴，所述第一转轴远离第一电机的一端贯穿污水处理设备本体的下表面并固定连接有搅拌棒，所述污水处理设备本体的右侧面固定联通有进药管，所述污水处理设备本体的内壁两侧均焊接有方块，所述方块的上表面放置有固定框，所述固定框的内框固定连接有过滤网，所述污水处理设备本体的两侧均设置有定位块，所述定位块的下表面粘接有支撑杆，所述污水处理设备本体的下方设置有支撑块，所述支撑杆远离定位块的一端与支撑块插接。
所述污水处理设备本体的内顶壁固定连通有出风管，所述出风管的内壁固定连接有固定板，所述固定板的上表面固定连接有第二电机的输出端通过联轴器固定连接有第二转轴，所述固定板的上表面两侧均开设有小孔，所述第二转轴远离第二电机的一端固定连接有固定套，所述固定套的侧面固定连接有扇叶，所述出风管的内部设置有定位框，所述定位框的内框固定连接有活性炭过滤层。
优选的，所述污水处理设备本体的右侧面活动连接有活动门，所述活动门的右侧面固定连接有拉块。
优选的，所述固定框的上表面放置有刮板，所述刮板的右侧面粘接有提杆，所述提杆远离刮板的一端固定连接有提块。
优选的，所述污水处理设备本体的下表面固定连接有保护罩，所述第一电机位于保护罩的内部。
优选的，所述支撑块的下表面固定连接有防滑层，所述防滑层为橡胶层。
优选的，所述出风管的两侧均设置有螺钉，所述螺钉的螺纹端贯穿出风管的侧面并延伸到定位框的内部。
(三)有益效果
本发明提供了一种节能环保的工业生产用污水处理设备。具备以下有益效果：
1、该节能环保的工业生产用污水处理设备，通过第二电机上的第二转轴带动扇叶旋转，将污水处理设备本体内的气味吹入出风管中并通过活性炭过滤层净化，使工业生产用污水处理设备内部的刺鼻气味净化，有效的解决了当前的工业生产用污水处理设备取出过滤的固体时刺鼻的气味会散发出去，影响工作人员工作状态的问题。
2、该节能环保的工业生产用污水处理设备，通过设置了刮板配合提杆和提块，使工业生产用污水处理设备内部过滤的固体物质方便取出，有效的解决了工业生产用污水处理设备内部的固体不方便取出的问题。
