气压监控方法及SF6设备微水处理系统

　　申请日2018.04.28

　　公开(公告)日2018.12.07

　　IPC分类号B01D53/26; B01D46/00; G05D16/20

　　摘要

　　本发明提供了一种气压监控方法及SF6设备微水处理系统，涉及电网维护的技术领域。一种气压监控方法，包括预设步骤、监测步骤、处理步骤以及控制步骤。一种SF6设备微水处理系统包括：气压监控装置、微水处理装置以及SF6设备;SF6设备的出气端与微水处理装置的进气端之间，以及微水处理装置的出气端与SF6设备的进气端之间均通过管路连接，形成循环回路;管路上设置有用于驱动SF6循环流动的气泵;气压监控装置能够对SF6设备内或出气端进行气体压力监测，当监测到气体压力减小时，气压监控装置能够将SF6设备的出气端闭锁。缓解了SF6设备微水处理过程中由于气体泄漏而导致电网紧急停电，以及微水量超标的问题。

　　权利要求书

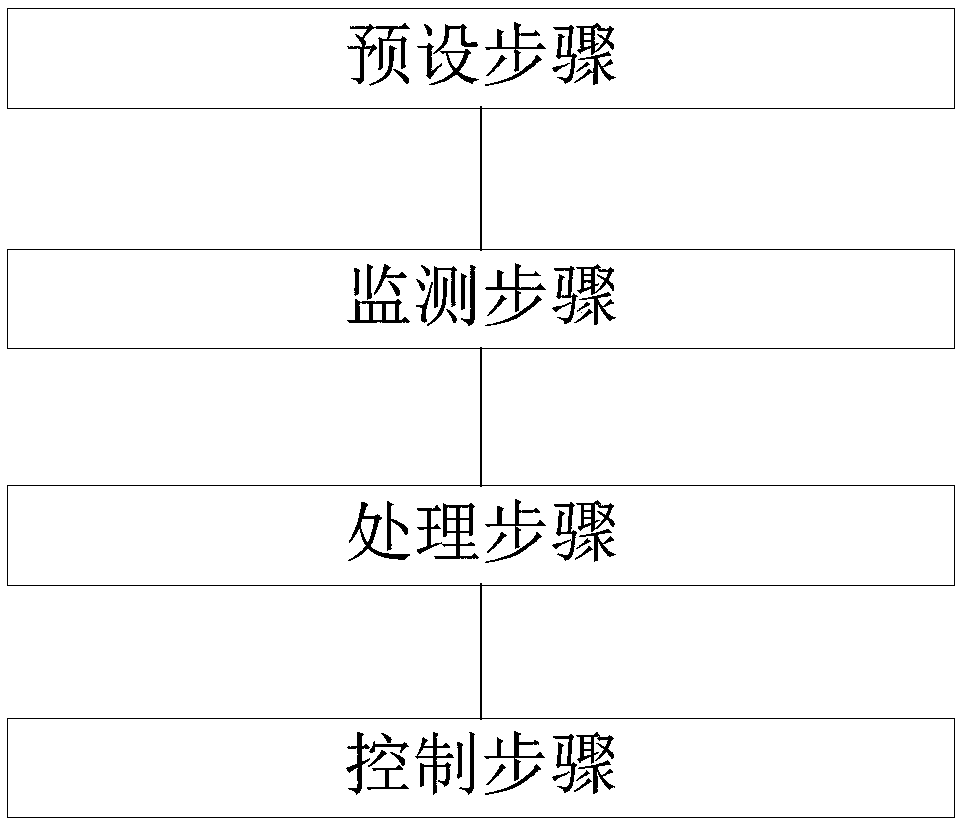

　　1.一种气压监控方法，应用于SF6设备的微水处理过程，其特征在于，包括：

　　预设步骤：在控制元件中输入关于SF6设备内或出气端气体压力的设定参数;

　　监测步骤：利用监测元件监测关于SF6设备内或出气端气体压力的实际参数;

　　处理步骤：将所述监测元件所监测的所述实际参数与通过所述控制元件输入的所述设定参数进行智能分析判断;

　　以及，

　　控制步骤：根据所述控制元件的分析判断结果控制执行元件工作，使得SF6设备内的气体停止向外疏导。

　　2.根据权利要求1所述的气压监控方法，其特征在于，还包括报警步骤;

　　经所述控制元件分析判断，所述实际参数小于所述设定参数时，所述控制元件控制所述执行元件对所述SF6设备的出气端进行闭锁，并且，所述控制元件控制报警元件响起，向工作人员发出报警信号。

　　3.根据权利要求1所述的气压监控方法，其特征在于，还包括发出警报信息步骤;

　　经所述控制元件分析判断，所述实际参数小于所述设定参数时，所述控制元件控制所述执行元件对所述SF6设备的出气端进行闭锁，并且，所述控制元件控制GSM模块向工作人员的手机上发送警报信息。

　　4.根据权利要求1所述的气压监控方法，其特征在于，所述设定参数包括设定参数下限值和设定参数上限值;

　　所述设定参数上限值与所述SF6设备内或出气端的初始气体压力值相等;

　　所述设定参数下限值小于所述SF6设备内或出气端的初始气体压力值。

　　5.根据权利要求4所述的气压监控方法，其特征在于，所述设定参数上限值设定为P0，所述实际参数的值设定为P1;

　　当P1≤P0时，所述控制元件控制所述执行元件工作，使得所述执行元件能够对所述SF6设备的出气端进行闭锁。

　　6.根据权利要求4所述的气压监控方法，其特征在于，所述设定参数下限值设定为Pm，所述实际参数的值设定为P1;

　　当P1≤Pm时，所述控制元件控制所述执行元件工作，使得所述执行元件能够对所述SF6设备的出气端进行闭锁。

　　7.一种基于气压监控方法的SF6设备微水处理系统，其特征在于，包括：气压监控装置、微水处理装置以及SF6设备;

　　所述SF6设备的出气端与所述微水处理装置的进气端之间，以及所述微水处理装置的出气端与所述SF6设备的进气端之间均通过管路连接，形成循环回路;

　　所述管路上设置有用于驱动SF6循环流动的气泵;

　　所述气压监控装置能够对所述SF6设备内或出气端进行气体压力监测，当监测到气体压力减小时，所述气压监控装置能够将所述SF6设备的出气端闭锁。

　　8.根据权利要求7所述的SF6设备微水处理系统，其特征在于，所述气压监控装置包括控制元件、监控元件和执行元件;

　　所述监控元件采用气压传感器，所述执行元件采用电磁阀，且所述气压传感器及所述电磁阀均与所述控制元件电连接;

　　所述气压传感器及所述电磁阀均设置在所述SF6设备出气端与所述微水处理装置进气端之间的管路上，分别用于监测该管路上的气体压力以及控制该管路的流通或者闭锁。

　　9.根据权利要求8所述的SF6设备微水处理系统，其特征在于，还包括报警元件，所述报警元件与所述控制元件连接;

　　当所述监测元件监测到的实际参数的值小于所述控制元件中设定参数的值时，通过所述控制元件控制所述报警元件进行报警。

　　10.根据权利要求8所述的SF6设备微水处理系统，其特征在于，所述控制元件内设置有GSM模块;

　　当所述监测元件监测到的实际参数的值小于所述控制元件中设定参数的值时，通过所述控制元件控制所述GSM模块发出警报信息。

　　说明书

　　气压监控方法及SF6设备微水处理系统

　　技术领域

　　本发明涉及电网维护的技术领域，尤其是涉及一种气压监控方法及SF6设备微水处理系统。

　　背景技术

　　目前，SF6设备微水量超标问题时有发生，常规的处理方法是将设备停电，重新更换SF6气体且微水量合格后才将设备送电，工作复杂，按该方法进行微水处理耗费大量人力、物力、财力等。

　　为了实现在不停电情况下进行微水处理，目前常采用SF6设备在线微水处理装置，通过该装置的使用，能够在不停电的情况下，将设备中的SF6气体抽至在线微水处理装置中，通过在线微水处理装置内的滤芯对气体进行过滤，将气体中的水分滤掉，最后再回充到SF6气体设备中，反复进行，直至设备微水量合格为止。

　　上述在线微水处理装置的操作时间较长，且在SF6气体导出后，由于装置或者管道容易出现故障而发生漏气，使得电气设备内的SF6气体大量减少，当减少到一定程度时，容易导致电气设备进行保护动作，从而造成电网紧急停电。

　　基于以上问题，提出一种能够实时监控SF6气体压力的方法显得尤为重要。

　　公开于该背景技术部分的信息仅仅旨在加深对本发明的总体背景技术的理解，而不应当被视为承认或以任何形式暗示该信息构成已为本领域技术人员所公知的现有技术。

　　发明内容

　　本发明的第一目的在于提供一种气压监控方法，以缓解SF6设备微水处理过程中由于气体泄漏而导致电网紧急停电的问题。

　　本发明的第二目的在于提供一种SF6设备微水处理系统，以缓解SF6设备中微水量超标的问题。

　　为了解决上述技术问题，本发明采取的技术手段为：

　　本发明提供的一种气压监控方法，应用于SF6设备的微水处理过程，包括：

　　预设步骤：在控制元件中输入关于SF6设备内或出气端气体压力的设定参数;

　　监测步骤：利用监测元件监测关于SF6设备内或出气端气体压力的实际参数;

　　处理步骤：将所述监测元件所监测的所述实际参数与通过所述控制元件输入的所述设定参数进行智能分析判断;

　　以及，

　　控制步骤：根据所述控制元件的分析判断结果，控制执行元件工作，使得所述SF6设备内的气体停止向外疏导。

　　作为一种进一步的技术方案，该气压监控方法还包括报警步骤;

　　作为一种进一步的技术方案，该气压监控方法还包括发出警报信息步骤;

　　作为一种进一步的技术方案，所述设定参数包括设定参数下限值和设定参数上限值;

　　所述设定参数上限值与所述SF6设备内或出气端的初始气体压力值相等;

　　所述设定参数下限值小于所述SF6设备内或出气端的初始气体压力值。

　　作为一种进一步的技术方案，所述设定参数上限值设定为P0，所述实际参数的值设定为P1;

　　当P1≤P0时，所述控制元件控制所述执行元件工作，使得所述执行元件能够对所述SF6设备的出气端进行闭锁。

　　作为一种进一步的技术方案，所述设定参数下限值设定为Pm，所述实际参数的值设定为P1;

　　当P1≤Pm时，所述控制元件控制所述执行元件工作，使得所述执行元件能够对所述SF6设备的出气端进行闭锁。

　　本发明提供的一种基于气压监控方法的SF6设备微水处理系统包括：气压监控装置、微水处理装置以及SF6设备;

　　所述SF6设备的出气端与所述微水处理装置的进气端之间，以及所述微水处理装置的出气端与所述SF6设备的进气端之间均通过管路连接，形成循环回路;

　　所述管路上设置有用于驱动SF6循环流动的气泵;

　　所述气压监控装置能够对所述SF6设备内或出气端进行气体压力监测，当监测到气体压力减小或减小到一定程度时，所述气压监控装置能够将所述SF6设备的出气端闭锁。

　　作为一种进一步的技术方案，所述气压监控装置包括控制元件、监控元件和执行元件;

　　所述监控元件采用气压传感器，所述执行元件采用电磁阀，且所述气压传感器及所述电磁阀均与所述控制元件电连接;

　　作为一种进一步的技术方案，该SF6设备微水处理系统还包括报警元件，所述报警元件与所述控制元件连接;

　　当所述监测元件监测到的实际参数的值小于所述控制元件中设定参数的值时，通过所述控制元件控制所述报警元件进行报警。

　　作为一种进一步的技术方案，所述控制元件内设置有GSM模块;

　　当所述监测元件监测到实际参数的值小于所述控制元件中设定参数的值时，通过所述控制元件控制所述GSM模块发出警报信息。

　　与现有技术相比，本发明提供的气压监控方法及SF6设备微水处理系统所具有的技术优势为：

　　本发明提供的一种气压监控方法包括预设步骤、监测步骤、处理步骤以及控制步骤，通过上述步骤能够实现SF6气体压力的实时监测，并根据监测结果进行操作，具体过程为：

　　在控制元件中输入关于SF6设备内或出气端气体压力的设定参数，该设定参数是具体的参数值，也可以是参数范围，以供参考;通过监测元件对SF6设备内或者出气端处的气体压力进行实时监测，并将监测到的实际参数传递给控制元件，以便于控制元件进行分析对比;通过控制元件对比分析判断设定参数与实际参数，并根据判断结果做出相应动作;当监测到的实际参数的值小于设定参数的具体值或者设定参数范围的最小值时，控制元件控制执行元件动作，通过执行元件将SF6设备的出气端进行闭锁，以防止SF6气体继续从SF6设备向外疏导而泄漏掉，造成SF6设备内气体量大量减少而引起紧急停电的事故发生。

　　本发明提供的气压监控方法，有效缓解了微水处理过程中出现SF6气体大量泄漏而影响SF6设备正常运行的问题，从而使SF6设备的微水超标处理过程更加可靠、安全、高效，能够有效避免SF6设备在微水处理过程可能存在的设备气压过低的运行风险，在全行业具有很广阔的应用前景。

　　本发明提供的一种基于气压监控方法的SF6设备微水处理系统，包括气压监控装置、微水处理装置以及SF6设备，其中，SF6设备的出气端与微水处理装置的进气端通过管路连接，微水处理装置的出气端与SF6设备的进气端通过管路连接，由此，形成了一条SF6气体循环回路，并在回路上设置了驱动气体流动的气泵;在SF6气体循环流动过程中，气压监控装置对SF6设备出气端的气体压力进行实时监测，并将监测数据反馈给控制元件，当监测到的气体压力减小时，以至于监测值小于初始值达到一定要求时，气压监控装置对SF6设备的出气端进行闭锁，以防止出现大量气体泄漏的问题。
