申请日2018.04.28
公开(公告)日2018.12.04
IPC分类号E03C1/264
摘要
本实用新型公开了一种生活污水及垃圾分散式处理设备，包括多根支撑杆，所述支撑杆的上端固定连接有清洗池，所述清洗池的底板上设有出料孔，所述出料孔的侧壁上固定连接有出料管道，所述出料管道的下端设有载物桶，所述载物桶的底板下表面与支撑杆的下端面位于同一水平面，所述出料管道的侧壁上设有通孔，所述通孔的侧壁上固定连接有过滤板，所述过滤板上设有多个过滤孔，所述出料管道的外侧上固定连接有出水管道，所述出水管道通过过滤孔与出料管道相连通，所述出水管道的内侧壁上转动连接有螺纹杆，本实用新型不仅能够有效的将厨房用水时固体垃圾与污水分离，而且能够防止出水管道的堵塞，且使用便捷，给使用者带来了方便。
权利要求书

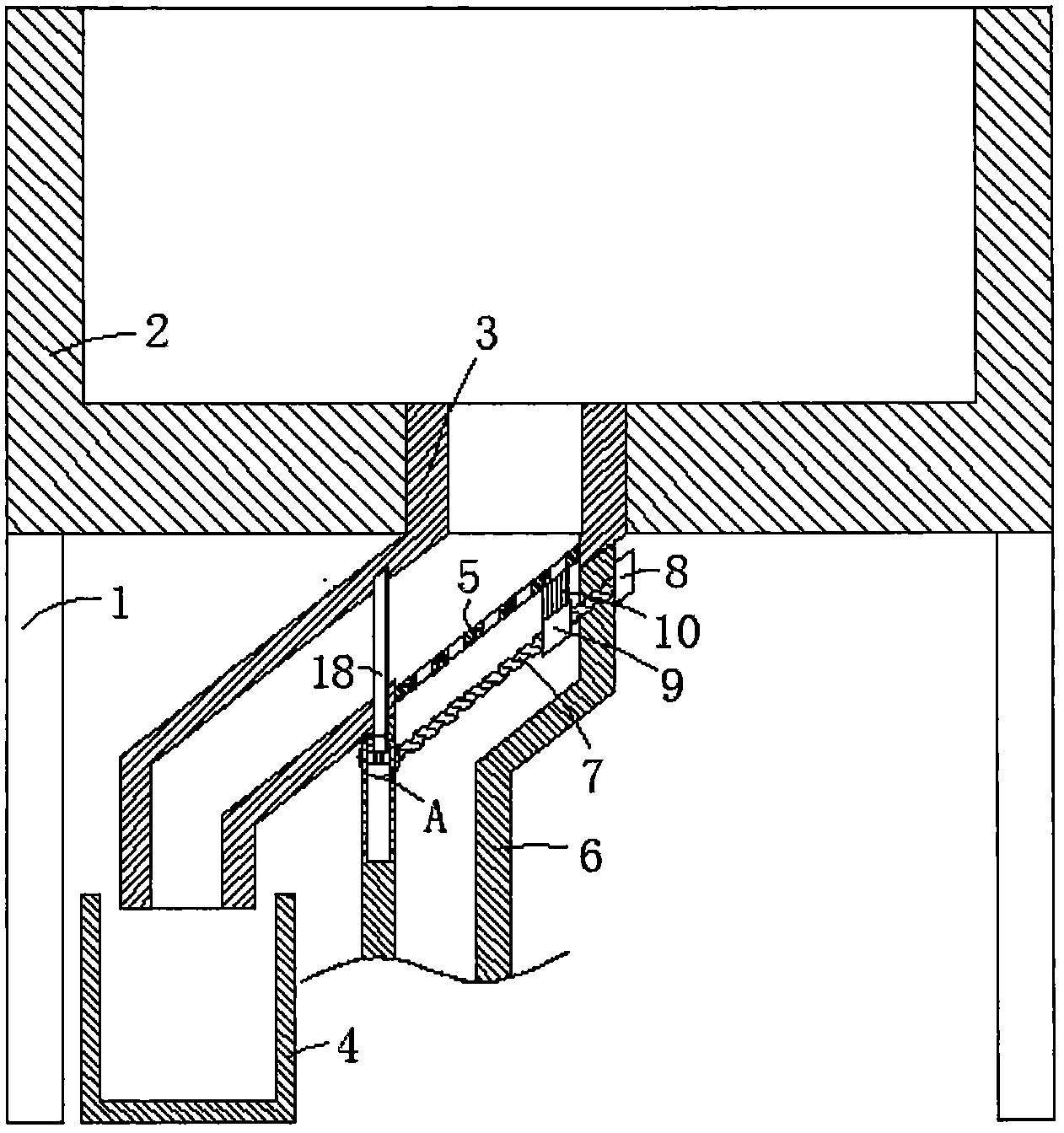

1.一种生活污水及垃圾分散式处理设备，包括多根支撑杆(1)，所述支撑杆(1)的上端固定连接有清洗池(2)，其特征在于：所述清洗池(2)的底板上设有出料孔，所述出料孔的侧壁上固定连接有出料管道(3)，所述出料管道(3)的下端设有载物桶(4)，所述载物桶(4)的底板下表面与支撑杆(1)的下端面位于同一水平面，所述出料管道(3)的侧壁上设有通孔，所述通孔的侧壁上固定连接有过滤板(5)，所述过滤板(5)上设有多个过滤孔，所述出料管道(3)的外侧上固定连接有出水管道(6)，所述出水管道(6)通过过滤孔与出料管道(3)相连通，所述出水管道(6)的内侧壁上转动连接有螺纹杆(7)，所述螺纹杆(7)的一端穿过出水管道(6)的侧壁并固定连接有旋钮(8)，所述旋钮(8)位于出水管道(6)的外侧，所述螺纹杆(7)上螺纹连接有滑动板(9)，所述滑动板(9)滑动连接在出水管道(6)的内侧壁上，所述滑动板(9)的侧壁上固定连接有一层刷毛(10)，所述刷毛(10)的上端与过滤板(5)的下表面相接触，所述出水管道(6)的侧壁内设有容纳腔，所述容纳腔的侧壁上滑动连接有移动板(11)，所述移动板(11)内设有空腔，所述空腔的侧壁上固定连接有两块滑板(12)，所述滑板(12)的一端固定连接有插杆(13)，所述插杆(13)的一端穿过空腔的侧壁并插设在容纳腔的侧壁上，所述滑板(12)的侧壁上固定连接有弹簧(14)，两个所述弹簧(14)之间固定连接有固定块(15)，所述固定块(15)固定连接在空腔的侧壁上，所述滑板(12)的侧壁上固定连接有拉杆(16)，所述拉杆(16)的一端穿过弹簧(14)并固定连接有拉板(17)，所述拉板(17)的一端穿过空腔的侧壁并延伸至出水管道(6)的外侧，所述滑板(12)的上表面固定连接有挡板(18)，所述挡板(18)的上端穿过容纳腔的侧壁并插设在出料管道(3)的内侧壁上。
2.根据权利要求1所述的一种生活污水及垃圾分散式处理设备，其特征在于：所述滑动板(9)上设有螺纹通孔，所述螺纹通孔与螺纹杆(7)相配合。
3.根据权利要求1所述的一种生活污水及垃圾分散式处理设备，其特征在于：所述容纳腔的侧壁上设有多个插孔，所述插杆(13)的一端固定连接有圆锥杆(19)，所述圆锥杆(19)的小端插设在插孔内。
4.根据权利要求1所述的一种生活污水及垃圾分散式处理设备，其特征在于：所述固定块(15)的侧壁上设有U形凹槽，所述拉板(17)的一端位于U形凹槽内。
5.根据权利要求1所述的一种生活污水及垃圾分散式处理设备，其特征在于：所述移动板(11)的侧壁上设有矩形通孔，所述出水管道(6)的侧壁上设有条形通孔，所述拉板(17)的一端穿过矩形通孔与条形通孔并延伸至出水管道(6)的外侧。
6.根据权利要求1所述的一种生活污水及垃圾分散式处理设备，其特征在于：所述出料管道(3)的内侧壁上设有限位槽，所述挡板(18)的上端插设在限位槽内，且挡板(18)的侧壁上固定连接有密封垫(20)。
说明书
一种生活污水及垃圾分散式处理设备
技术领域
本实用新型涉及一种污水及垃圾分散式处理设备，具体为一种生活污水及垃圾分散式处理设备。
背景技术
生活垃圾是指在日常生活中或者为日常生活提供服务的活动中产生的固体废物以及法律、行政法规规定视为生活垃圾的固体废物，而部分生活垃圾中常含有污水，如厨房垃圾，在清洗蔬菜，碗筷时，污水中常含有固体垃圾，而现有的厨房用具中，固体垃圾数量较少时，一般都是随污水流入排水管道内，这样不仅没有将污水与固体垃圾分离，而且极易使排水管道堵塞，如水量较多时，一般是由过滤孔进行过滤，固体垃圾需人为捞出，且污水难以通过过滤孔排出，给使用者带来了不便。
所以，提供一种能够解决一般都是随污水流入排水管道内问题的生活污水及垃圾分散式处理设备成为我们要解决的问题。
实用新型内容
本实用新型的目的在于提供一种生活污水及垃圾分散式处理设备，以解决上述背景技术中提出一般都是随污水流入排水管道内问题。
为实现上述目的，本实用新型提供如下技术方案：
一种生活污水及垃圾分散式处理设备，包括多根支撑杆，所述支撑杆的上端固定连接有清洗池，所述清洗池的底板上设有出料孔，所述出料孔的侧壁上固定连接有出料管道，所述出料管道的下端设有载物桶，所述载物桶的底板下表面与支撑杆的下端面位于同一水平面，所述出料管道的侧壁上设有通孔，所述通孔的侧壁上固定连接有过滤板，所述过滤板上设有多个过滤孔，所述出料管道的外侧上固定连接有出水管道，所述出水管道通过过滤孔与出料管道相连通，所述出水管道的内侧壁上转动连接有螺纹杆，所述螺纹杆的一端穿过出水管道的侧壁并固定连接有旋钮，所述旋钮位于出水管道的外侧，所述螺纹杆上螺纹连接有滑动板，所述滑动板滑动连接在出水管道的内侧壁上，所述滑动板的侧壁上固定连接有一层刷毛，所述刷毛的上端与过滤板的下表面相接触，所述出水管道的侧壁内设有容纳腔，所述容纳腔的侧壁上滑动连接有移动板，所述移动板内设有空腔，所述空腔的侧壁上固定连接有两块滑板，所述滑板的一端固定连接有插杆，所述插杆的一端穿过空腔的侧壁并插设在容纳腔的侧壁上，所述滑板的侧壁上固定连接有弹簧，两个所述弹簧之间固定连接有固定块，所述固定块固定连接在空腔的侧壁上，所述滑板的侧壁上固定连接有拉杆，所述拉杆的一端穿过弹簧并固定连接有拉板，所述拉板的一端穿过空腔的侧壁并延伸至出水管道的外侧，所述滑板的上表面固定连接有挡板，所述挡板的上端穿过容纳腔的侧壁并插设在出料管道的内侧壁上。
作为优选，所述滑动板上设有螺纹通孔，所述螺纹通孔与螺纹杆相配合。
作为优选，所述容纳腔的侧壁上设有多个插孔，所述插杆的一端固定连接有圆锥杆，所述圆锥杆的小端插设在插孔内。
作为优选，所述固定块的侧壁上设有U形凹槽，所述拉板的一端位于U形凹槽内。
作为优选，所述移动板的侧壁上设有矩形通孔，所述出水管道的侧壁上设有条形通孔，所述拉板的一端穿过矩形通孔与条形通孔并延伸至出水管道的外侧。
作为优选，所述出料管道的内侧壁上设有限位槽，所述挡板的上端插设在限位槽内，且挡板的侧壁上固定连接有密封垫。
与现有技术相比，本实用新型的有益效果是：通过在清洗池的下侧设置出料管道与出水管道，便于污水与固体垃圾的分离，通过在出料管道内设置挡板，便于出料管道的关闭以及污水的排出，通过在过滤板的下侧设置刷毛，便于对过滤孔内的垃圾进行清理防止堵塞;这种生活污水及垃圾分散式处理设备不仅能够有效的将厨房用水时固体垃圾与污水分离，而且能够防止出水管道的堵塞，且使用便捷，给使用者带来了方便。
