申请日2018.04.28
公开(公告)日2018.12.07
IPC分类号C02F11/04
摘要
本发明公开了一种数据化信息处理污泥发酵装置，包括固定平台，所述固定平台上端面左右对称固定连接有一支撑柱，所述右侧支撑柱内部设置有一驱动空间，所述左侧支撑柱右端面转动连接有一从动轴，所述从动轴右端面固定连接有一搅拌箱，所述搅拌箱内部设置有一搅拌空间，所述搅拌空间右端壁内部设置有一旋转空间，所述搅拌空间左端壁内部设置有一转动空间，所述搅拌空间右端壁内设置有一锁紧空间。本发明结构简单，使用方便，且本发明工作中，在锁紧杆和密封圈的配合下保证了搅拌空间的密封，使用一个电机就控制整个搅拌过程，有效的提高了设备的节能性。
权利要求书
1.一种数据化信息处理污泥发酵装置，包括固定平台，其特征在于：所述固定平台上端面左右对称固定连接有一支撑柱，所述右侧支撑柱内部设置有一驱动空间，所述驱动空间右端壁固定连接有一驱动电机，所述驱动电机左端面动力连接有一驱动轴，所述左侧支撑柱右端面转动连接有一从动轴，所述从动轴右端面固定连接有一搅拌箱，所述搅拌箱内部设置有一搅拌空间，所述搅拌空间右端壁内部设置有一旋转空间，所述旋转空间内部设置有一内齿环，所述内齿环左端壁固定连接有一转动轴，所述转动轴左端穿过旋转空间左端壁且位于搅拌空间内，所述转动轴左端与搅拌空间左端壁转动式固定连接，所述驱动轴左端依次穿过驱动空间左端壁与搅拌箱右端面且位于旋转空间内部，所述驱动轴左端面与内齿环右端面转动式固定连接，所述内齿环内部齿轮啮合传动连接有一传动齿轮，所述传动齿轮中心上下对称设置有一弹簧腔A，所述弹簧腔A远离传动齿轮的端面固定连接有一弹簧A，所述弹簧A靠近传动齿轮的端面固定连接有一推动块，所述驱动轴左端固定连接有一第一棘齿齿轮，所述推动块靠近驱动轴的一端与第一棘齿齿轮接触传动连接，所述旋转空间柱型壁固定连接有一环形块，所述环形块中心花键连接有一从动齿轮，所述从动齿轮中心上下对称设置有一推动腔，所述推动腔远离传动齿轮中心的端壁固定连接有一弹簧B，所述弹簧B靠近从动齿轮中心的一端固定连接有一顶杆，所述第一棘齿齿轮右侧设置有一第二棘齿齿轮，所述第二棘齿齿轮中心与驱动轴固定连接，所述顶杆靠近驱动轴的一端与第二棘齿齿轮接触传动连接，所述转动轴位于搅拌空间的部分固定连接有多根搅拌杆，所述搅拌杆远离转动轴的一端固定连接有一搅拌叶，所述搅拌空间的左端壁设置有一贯通孔，所述贯通孔连通所述贯通孔内设置有一电磁开关，所述搅拌空间左端壁内部设置有一转动空间，所述转动空间左端壁固定连接有一转动电机，所述转动电机右端面动力连接有一旋转轴，所述旋转轴右端穿过转动空间右端壁且与搅拌空间右端壁转动式固定连接，所述旋转轴位于搅拌空间的部分固定连接有一封盖板，所述封盖板的四周固定连接有一圈密封圈，所述搅拌空间右端壁内设置有一锁紧空间，所述锁紧空间右端壁固定连接有一锁紧电机，所述锁紧电机左端面动力连接有一锁紧轴，所述锁紧轴左端面与锁紧空间左端壁转动式固定连接，所述锁紧轴左端固定连接有一锁紧齿轮，所述锁紧空间内前后对称设置有一压缩弹簧，所述后侧压缩弹簧远离锁紧轴的一端与锁紧空间后端壁固定连接，所述前侧压缩弹簧远离锁紧轴的一端与锁紧空间前端壁固定连接，所述压缩弹簧靠近锁紧轴的一端固定连接有一梯形滑动块，所述梯形滑动块靠近锁紧轴的一端与锁紧齿轮通过皮带传动连接，所述封盖板右端壁设置有一锁紧槽，所述锁紧槽左端壁固定连接有一锁紧弹簧，所述梯形滑动块左侧设置有一锁紧杆，所述锁紧杆右端转动连接有一球轴，所述球轴与梯形滑动块股东链接，所述锁紧空间左端壁设置有一锁紧孔，所述锁紧孔连通外界空间与锁紧空间，所述搅拌空间右端面内设置有一感应机构。
2.根据权利要求1所述的一种数据化信息处理污泥发酵装置，其特征在于：所述锁紧杆前端可穿过锁紧孔且位于锁紧槽内，所述锁紧杆在向左运动时可压缩锁紧弹簧。
3.根据权利要求1所述的一种数据化信息处理污泥发酵装置，其特征在于：所述驱动轴正转的时候第一棘齿齿轮工作，带动转动轴转动，开始搅拌，所述驱动轴反转的时候第二棘齿齿轮工作，带动搅拌箱转动。
4.根据权利要求1所述的一种数据化信息处理污泥发酵装置，其特征在于：所述封盖板前后两端面为圆形端面。
5.根据权利要求1所述的一种数据化信息处理污泥发酵装置，其特征在于：所述感应机构包括传感器，所述搅拌箱右端面固定连接有信号传送器，所述传感器右端面与信号传送器左端面通过第一信号线连接，所述右侧支撑柱左端面固定连接有一信号接收器，所述右侧支撑柱右端面固定连接有一显示台，所述信号接收器与显示台通过第二信号线连接。
说明书
一种数据化信息处理污泥发酵装置
技术领域
本发明涉及污泥处理领域,具体为一种数据化信息处理污泥发酵装置。
背景技术
目前，污泥处理大多采用填埋焚烧等处理方法，对环境伤害较大，而且污泥中含有较多的有益物质，极大的浪费了资源，通过处理发酵等工序，可对污泥进行再生重利用，提高资源的利用率，现阶段的污泥处理极大的消耗能源，增加了污泥处理的成本。
发明内容
本发明的目的在于提供一种数据化信息处理污泥发酵装置，以解决上述背景技术中提出的问题。

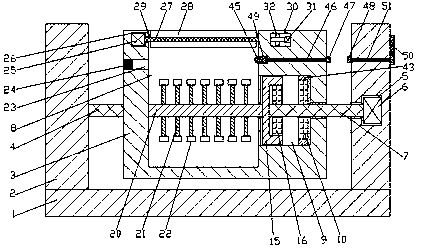

为实现上述目的，本发明提供如下技术方案：一种数据化信息处理污泥发酵装置，包括固定平台，所述固定平台上端面左右对称固定连接有一支撑柱，所述右侧支撑柱内部设置有一驱动空间，所述驱动空间右端壁固定连接有一驱动电机，所述驱动电机左端面动力连接有一驱动轴，所述左侧支撑柱右端面转动连接有一从动轴，所述从动轴右端面固定连接有一搅拌箱，所述搅拌箱内部设置有一搅拌空间，所述搅拌空间右端壁内部设置有一旋转空间，所述旋转空间内部设置有一内齿环，所述内齿环左端壁固定连接有一转动轴，所述转动轴左端穿过旋转空间左端壁且位于搅拌空间内，所述转动轴左端与搅拌空间左端壁转动式固定连接，所述驱动轴左端依次穿过驱动空间左端壁与搅拌箱右端面且位于旋转空间内部，所述驱动轴左端面与内齿环右端面转动式固定连接，所述内齿环内部齿轮啮合传动连接有一传动齿轮，所述传动齿轮中心上下对称设置有一弹簧腔A，所述弹簧腔A远离传动齿轮的端面固定连接有一弹簧A，所述弹簧A靠近传动齿轮的端面固定连接有一推动块，所述驱动轴左端固定连接有一第一棘齿齿轮，所述推动块靠近驱动轴的一端与第一棘齿齿轮接触传动连接，所述旋转空间柱型壁固定连接有一环形块，所述环形块中心花键连接有一从动齿轮，所述从动齿轮中心上下对称设置有一推动腔，所述推动腔远离传动齿轮中心的端壁固定连接有一弹簧B，所述弹簧B靠近从动齿轮中心的一端固定连接有一顶杆，所述第一棘齿齿轮右侧设置有一第二棘齿齿轮，所述第二棘齿齿轮中心与驱动轴固定连接，所述顶杆靠近驱动轴的一端与第二棘齿齿轮接触传动连接，所述转动轴位于搅拌空间的部分固定连接有多根搅拌杆，所述搅拌杆远离转动轴的一端固定连接有一搅拌叶，所述搅拌空间的左端壁设置有一贯通孔，所述贯通孔连通所述贯通孔内设置有一电磁开关，所述搅拌空间左端壁内部设置有一转动空间，所述转动空间左端壁固定连接有一转动电机，所述转动电机右端面动力连接有一旋转轴，所述旋转轴右端穿过转动空间右端壁且与搅拌空间右端壁转动式固定连接，所述旋转轴位于搅拌空间的部分固定连接有一封盖板，所述封盖板的四周固定连接有一圈密封圈，所述搅拌空间右端壁内设置有一锁紧空间，所述锁紧空间右端壁固定连接有一锁紧电机，所述锁紧电机左端面动力连接有一锁紧轴，所述锁紧轴左端面与锁紧空间左端壁转动式固定连接，所述锁紧轴左端固定连接有一锁紧齿轮，所述锁紧空间内前后对称设置有一压缩弹簧，所述后侧压缩弹簧远离锁紧轴的一端与锁紧空间后端壁固定连接，所述前侧压缩弹簧远离锁紧轴的一端与锁紧空间前端壁固定连接，所述压缩弹簧靠近锁紧轴的一端固定连接有一梯形滑动块，所述梯形滑动块靠近锁紧轴的一端与锁紧齿轮通过皮带传动连接，所述封盖板右端壁设置有一锁紧槽，所述锁紧槽左端壁固定连接有一锁紧弹簧，所述梯形滑动块左侧设置有一锁紧杆，所述锁紧杆右端转动连接有一球轴，所述球轴与梯形滑动块股东链接，所述锁紧空间左端壁设置有一锁紧孔，所述锁紧孔连通外界空间与锁紧空间，所述搅拌空间右端面内设置有一感应机构。
作为优选，所述锁紧杆前端可穿过锁紧孔且位于锁紧槽内，所述锁紧杆在向左运动时可压缩锁紧弹簧。
作为优选，所述驱动轴正转的时候第一棘齿齿轮工作，带动转动轴转动，开始搅拌，所述驱动轴反转的时候第二棘齿齿轮工作，带动搅拌箱转动。
作为优选，所述封盖板前后两端面为圆形端面。
作为优选，所述感应机构包括传感器，所述搅拌箱右端面固定连接有信号传送器，所述传感器右端面与信号传送器左端面通过第一信号线连接，所述右侧支撑柱左端面固定连接有一信号接收器，所述右侧支撑柱右端面固定连接有一显示台，所述信号接收器与显示台通过第二信号线连接。
与现有技术相比，本发明的有益效果是：本发明工作中，打开电磁开关处理好的污泥通过贯通孔进入到搅拌空间，转动电机工作带动封盖板转动，将厌氧发酵菌等多种加工配合物加入到污泥中，然后关闭电磁开关，转动电机反转，封盖板封闭搅拌空间，使搅拌空间完全密封，此时锁紧电机工作带动锁紧齿轮转动，拉动梯形滑动块向锁紧齿轮靠近，锁紧杆被压入锁紧槽，锁紧弹簧被压缩，压缩弹簧被拉升，防止封盖板转动，驱动电机工作带动驱动轴正转，此时第二棘齿齿轮空转，第一棘齿齿轮工作，道东内齿环转动，从而带动转动轴转动，开始搅拌发酵，发酵完成后，锁紧电机工作，带动锁紧齿轮反向转动，压缩弹簧带动梯形滑动块向远离锁紧轴的方向运动，锁紧杆被锁紧弹簧弹回锁紧空间，解除锁紧状态，转动电机工作，打开封盖板，驱动电机转动，带动驱动轴反向转动，此时第一棘齿齿轮空转，第二棘齿齿轮工作，停止搅拌，带动搅拌箱旋转，将发酵好的污泥倒出搅拌空间。
