申请日2018.04.28
公开(公告)日2018.11.13
IPC分类号G01N33/18
摘要
本实用新型公开的含油污水在线浊度检测系统，包括设置在预处理系统出水端的进水口，进水口连通管道，管道的另一端通过法兰连接有管道混合器，管道混合器的输出端通过法兰连接在输出管路上，其输出管路包括两路分支，一路分支上通过胶水粘接有浊度检测仪安装架，浊度检测仪安装架内部插有浊度检测仪，浊度检测仪安装架的输出管路分为两路管道，一路管道通过法兰与后续过滤系统的接口连接，另一路管道通过法兰与污水集水池接口连接，浊度检测仪连接外部的控制系统。本实用新型公开的含油污水在线浊度检测系统，解决了现有技术中存在的出水水质不稳定，后续设备运行负荷大的问题，新增分流调节阀，使主路水流可调，使浊度仪检测数据的更加稳定。
权利要求书

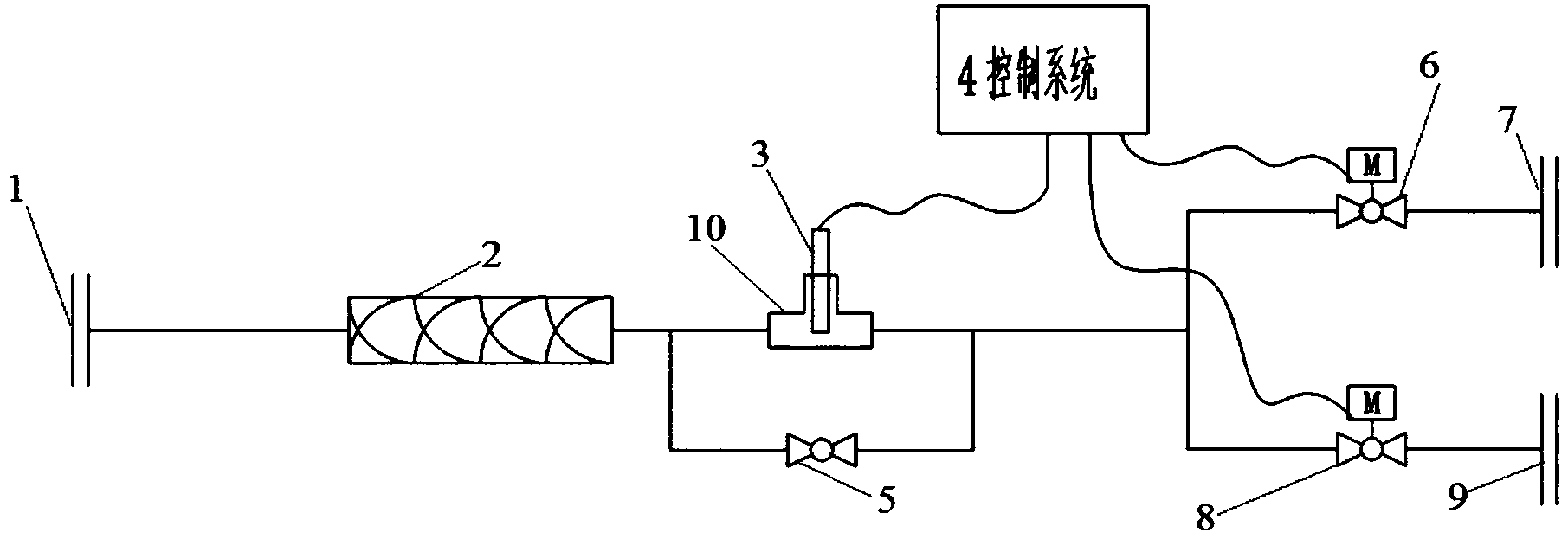

1.含油污水在线浊度检测系统，其特征在于，包括设置在预处理系统出水端的进水口(1)，所述进水口(1)连通管道的一端，所述管道的另一端通过法兰连接有管道混合器(2)，所述管道混合器(2)的输出端通过法兰连接在输出管路上，所述管道混合器(2)的输出管路包括两路分支，一路分支上通过胶水粘接有浊度检测仪安装架(10)，所述浊度检测仪安装架(10)内部插有浊度检测仪(3)，所述浊度检测仪安装架(10)的输出管路分为两路管道，一路管道通过法兰与后续过滤系统的接口(8)连接，另一路管道通过法兰与污水集水池接口(9)连接，所述浊度检测仪(3)连接外部的控制系统(4)。
2.如权利要求1所述的含油污水在线浊度检测系统，其特征在于，所述管道混合器(2)输出管路的另一路分支上安装有分流调节阀(5)，所述分流调节阀(5)的输出管路与所述浊度检测仪安装架(10)的输出管路连通汇合分为两路。
3.如权利要求1所述的含油污水在线浊度检测系统，其特征在于，所述管道混合器(2)水平安装，所述管道混合器(2)内部固接有交叉的螺旋叶片，所述管道混合器(2)与所述浊度检测仪(3)之间的距离为0.5-0.8cm。
4.如权利要求1所述的含油污水在线浊度检测系统，其特征在于，所述浊度检测仪安装架(10)水平安装在管路上，所述浊度检测仪安装架(10)呈三通结构，所述浊度检测仪安装架(10)的水平主管与所述管道混合器(2)的输出管路连接，并且内部为缩径结构，以确保水流稳定从管道中心流过并且防止悬浮物沉降，所述浊度检测仪(3)垂直插入在所述浊度检测仪安装架(10)的垂直管路中。
5.如权利要求1所述的含油污水在线浊度检测系统，其特征在于，所述浊度检测仪安装架(10)与后续过滤系统的接口(8)之间的管路上通过胶水粘接有管路切换阀a(6)，所述管路切换阀a(6)连接所述控制系统(4)。
6.如权利要求1所述的含油污水在线浊度检测系统，其特征在于，所述浊度检测仪安装架(10)与所述污水集水池接口(9)之间的管路上通过胶水粘接有管路切换阀b(7)，所述管路切换阀b(7)连接所述控制系统(4)。
说明书
含油污水在线浊度检测系统
技术领域
本实用新型属于油田污水处理设备技术领域，涉及一种含油污水在线浊度检测系统。
背景技术
在线浊度检测系统是在污水预处理后进入过滤系统前对水质进行实时监测的系统，现有的油田污水处理设备绝大部分均未对出水水质进行实时检测，而安装有检测系统的也是在处理系统的末端，一旦出现水质不稳定，系统无法进行补救，只能将部分未处理达标的污水送入注水池，这将严重影响后续的注水采油工作。现阶段，国内含油污水处理工艺还没有含油污水在经过预处理进入过滤系统前进行水质检测的装置，因此，无法准确判断污水在预处理后的水质情况，易导致后续设备运行负荷增大，影响出水水质。
针对目前存在的上述问题，本申请的含油污水在线浊度检测系统，将预处理过的污水通过浊度检测系统，通过浊度检测仪的实时检测值与系统设定值作比较，若出水水质未达标，系统将预处理过的污水通过管路切换阀将其排入集水池进行二次处理，若出水水质达标，系统按原工艺将预处理过的污水进入过滤系统进行过滤处理，去除剩余部分的油污和悬浮物。
实用新型内容
本实用新型的目的是提供一种含油污水在线浊度检测系统，解决了现有含油污水处理工艺中存在的出水水质不稳定，后续设备运行负荷大的问题。
本实用新型所采用的技术方案是，含油污水在线浊度检测系统，包括设置在预处理系统出水端的进水口，进水口连通管道的一端，管道的另一端通过法兰连接有管道混合器，管道混合器的输出端通过法兰连接在输出管路上，管道混合器的输出管路包括两路分支，一路分支上通过胶水粘接有浊度检测仪安装架，浊度检测仪安装架内部插有浊度检测仪，浊度检测仪安装架的输出管路分为两路管道，一路管道通过法兰与后续过滤系统的接口连接，另一路管道通过法兰与污水集水池接口连接，浊度检测仪连接外部的控制系统。
本实用新型的其他特点还在于，
管道混合器输出管路的另一路分支上安装有分流调节阀，分流调节阀的输出管路与浊度检测仪安装架的输出管路连通汇合分为两路。
管道混合器水平安装，管道混合器内部固接有交叉的螺旋叶片，管道混合器与浊度检测仪之间的距离为0.5-0.8cm。
浊度检测仪安装架水平安装在管路上，浊度检测仪安装架呈三通结构，浊度检测仪安装架的水平主管与管道混合器的输出管路连接，并且内部为缩径结构，以确保水流稳定从管道中心流过并且防止悬浮物沉降，浊度检测仪垂直插入在浊度检测仪安装架的垂直管路中。
浊度检测仪安装架与后续过滤系统的接口之间的管路上通过胶水粘接有管路切换阀a，管路切换阀a连接控制系统。
浊度检测仪安装架与污水集水池之间的管路上通过胶水粘接有管路切换阀b，管路切换阀b连接控制系统。
本实用新型的有益效果是，含油污水在线浊度检测系统，解决了现有技术中存在的出水水质不稳定，后续设备运行负荷大的问题，在现有处理设备中增加含油污水在线浊度检测系统，可以有效的解决含油污水经过预处理后水质不稳定的问题，降低过滤设备运行负荷以及集水池中的油污悬浮物浓度，增加系统对油污的去除率;通过特殊的工艺流程设计，新增分流调节阀，使主路水流可调，使浊度仪检测数据的更加稳定，同时在关闭分流调节阀的情况下，使主路水流增大起到冲洗探头的作用。
