申请日2018.04.28
公开(公告)日2018.11.27
IPC分类号E03F5/22; E03F5/26
摘要
本实用新型公开了一种污水处理泵站，包括泵站筒体，泵站筒体的中部设置有操作平台将泵站筒体分为上部的设备仓和下部的污水储存池，污水储存池中设置有一台潜水泵;操作平台上固定安装有搅拌电机，搅拌电机的输出轴与竖直设置的搅拌轴连接，搅拌轴位于污水储存池中，搅拌轴的下端设置有搅拌叶片。污水储存池与进水管连通，进水管位于污水储存池内部的一端设置粉碎格栅。通过设置粉碎格栅，对垃圾、杂物等进行粉碎，变成小颗粒，可以随污水一起被潜水泵抽至泵站外部，不会堵塞泵站和潜水泵。通过设置搅拌电机，搅拌轴和叶片，对污水储存池底部夹杂有泥沙的污水进行搅拌，使其被潜水泵通过压力管排出，防止泥沙等沉积在污水储存池底部无法清理。
权利要求书

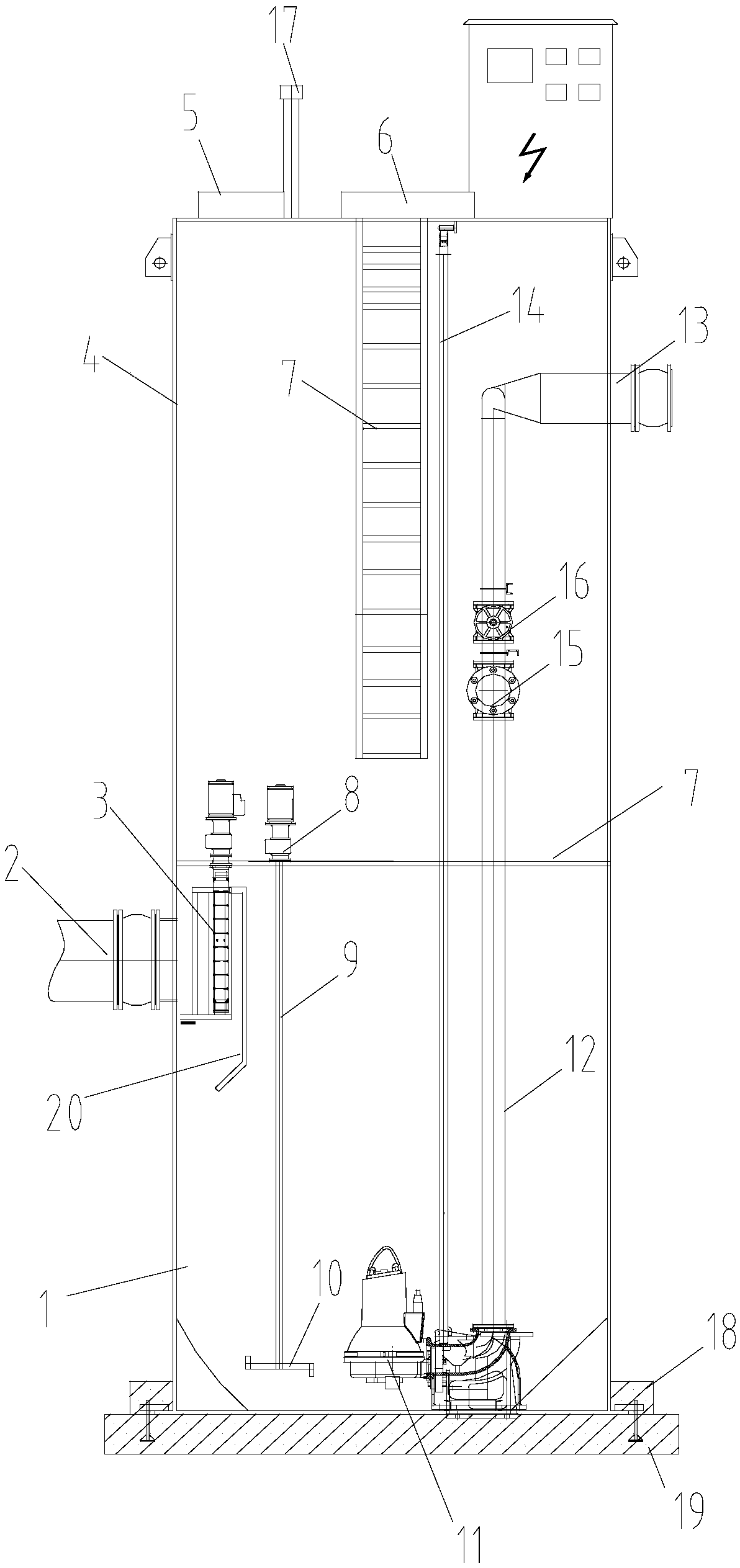

1.一种污水处理泵站，其特征在于，包括沉入地下的基础梁，基础梁上固定设置有泵站筒体，泵站筒体的中部设置有操作平台将泵站筒体分为上部的设备仓和下部的污水储存池，污水储存池中设置有一台潜水泵，潜水泵与自动耦合装置连接，自动耦合装置与压力管道的下端连通，压力管道的上端连通出水管的一端，出水管的另一端固定在设备仓的侧壁上，且连接有出水管挠性接头，出水管挠性接头位于筒体外部，压力管道上设置有止回阀和检修阀;
所述操作平台上固定安装有搅拌电机，搅拌电机的输出轴与竖直设置的搅拌轴连接，搅拌轴位于污水储存池中，搅拌轴的下端设置有搅拌叶片;
所述污水储存池与进水管连通，进水管位于污水储存池内部的一端设置粉碎格栅，粉碎格栅外侧设置有挡板，挡板将粉碎格栅和搅拌轴隔开;
所述泵站筒体的上端设置有井盖和用于操作人员进入的安全格栅。
2.根据权利要求1所述的污水处理泵站，其特征在于，所述设备仓通过通风管与大气连通，通风管的上端设置有百叶窗。
3.根据权利要求1或2所述的污水处理泵站，其特征在于，所述挡板的下端向远离搅拌轴的一侧倾斜，挡板为不锈钢材质。
4.根据权利要求3所述的污水处理泵站，其特征在于，所述搅拌轴的下端距离污水储存池底部的距离为30cm。
5.根据权利要求4所述的污水处理泵站，其特征在于，所述设备仓中设置有用于检修人员上下的爬梯。
6.根据权利要求5所述的污水处理泵站，其特征在于，所述泵站筒体底部沿周向固定设置有连接板，连接板通过螺栓与基础梁连接，连接板上浇筑有一圈混凝土护体。
说明书
一种污水处理泵站
技术领域
本实用新型属于污水处理设备技术领域，具体涉及一种污水处理泵站。
背景技术
污水中含有垃圾、杂物、泥沙等，现有的泵站中缺少粉碎垃圾装置和搅拌装置，污水中垃圾容易堆积，泥沙容易沉淀，长时间工作导致站泵中垃圾、泥沙大量堆积，影响整个泵站系统的正常运行。
发明内容
本实用新型的目的在于提供一种污水处理泵站，解决现有技术污水处理泵站中垃圾、泥沙大量堆积，影响整个泵站系统的正常运行的技术问题。
为了解决上述问题，本实用新型采取如下技术方案：
一种污水处理泵站，包括沉入地下的基础梁，基础梁上固定设置有泵站筒体，泵站筒体的中部设置有操作平台将泵站筒体分为上部的设备仓和下部的污水储存池，污水储存池中设置有一台潜水泵，潜水泵与自动耦合装置连接，自动耦合装置与压力管道的下端连通，压力管道的上端连通出水管的一端，出水管的另一端固定在设备仓的侧壁上，且连接有出水管挠性接头，出水管挠性接头位于筒体外部，压力管道上设置有止回阀和检修阀;
所述操作平台上固定安装有搅拌电机，搅拌电机的输出轴与竖直设置的搅拌轴连接，搅拌轴位于污水储存池中，搅拌轴的下端设置有搅拌叶片。通过设置搅拌电机，搅拌轴和叶片，对污水储存池底部夹杂有泥沙的污水进行搅拌，使其被潜水泵通过压力管排出，防止泥沙等沉积在污水储存池底部无法清理，影响泵站正常运行。
所述污水储存池与进水管连通，进水管位于污水储存池内部的一端设置粉碎格栅，粉碎格栅外侧设置有挡板，挡板将粉碎格栅和搅拌轴隔开;通过设置粉碎格栅，对垃圾、杂物等进行粉碎，变成小颗粒，可以随污水一起被潜水泵抽至泵站外部，不会堵塞泵站和潜水泵。通过设置挡板，防止经过粉碎格栅处理的杂物颗粒喷射向搅拌轴，影响搅拌电机、搅拌轴的正常工作。
所述泵站筒体的上端设置有井盖和用于操作人员进入的安全格栅。
进一步改进，所述设备仓通过通风管与大气连通，使设备仓中空气流通，确保进入设备仓的操作人员的生命安全;通风管的上端设置有百叶窗，防止雨水、灰尘和杂物等进入室外通风管，影响排通风，通分管高度为2.5m。
进一步改进，所述挡板的下端向远离搅拌轴的一侧倾斜，使污水和杂物小颗粒沿污水储存池壁落下，防止杂物颗粒喷射向搅拌轴、潜水泵，影响其正常运行。挡板为不锈钢材质，强度高，耐腐蚀，使用寿命长。
进一步改进，所述搅拌轴的下端距离污水储存池底部的距离为30cm，保证沉积在污水储存池底部的泥沙被搅拌起，与污水一起提升抽出。
进一步改进，所述设备仓中设置有用于检修人员上下的爬梯，方便操作人员进出设备仓。
进一步改进，所述泵站筒体底部沿周向固定设置有连接板，连接板通过螺栓与基础梁连接，连接板上浇筑有一圈混凝土护体。
与现有技术相比，本方案具有如下有益效果：
1、通过设置搅拌电机，搅拌轴和叶片，对污水储存池底部夹杂有泥沙的污水进行搅拌，使其被潜水泵通过压力管排出，防止泥沙等沉积在污水储存池底部无法清理，影响泵站正常运行。
2、通过设置粉碎格栅，对垃圾、杂物等进行粉碎，变成小颗粒，可以随污水一起被潜水泵抽至泵站外部，不会堵塞泵站和潜水泵。通过设置挡板，防止经过粉碎格栅处理的杂物颗粒喷射向搅拌轴，影响搅拌电机、搅拌轴的正常工作。
