申请日2018.04.28
公开(公告)日2018.11.27
IPC分类号E03F5/22
摘要
本实用新型公开了一种卧式地埋式污水处理提升泵站，包括位于地表下横卧式设置的筒体，筒体的腔体通过格栅挡板分割为过滤仓和泵室，过滤仓与进水管连通;泵室的顶部开设有潜水泵吊装孔，泵室中设置有至少一个潜水泵，每个潜水泵与一个自动耦合装置连接，每个自动耦合装置与对应的一个压力管道的下端连通，压力管道的上端位穿过潜水泵吊装孔后于泵室外部，且与出水管连通，位于泵室外部的压力管道上设置有止回阀和检修阀;筒体通过通风管与外界大气连通。通过将于筒体横卧式设置在地表下，不但不占地上空间，且相比泵站竖井开挖深度大大降低，节约土建成本。
权利要求书

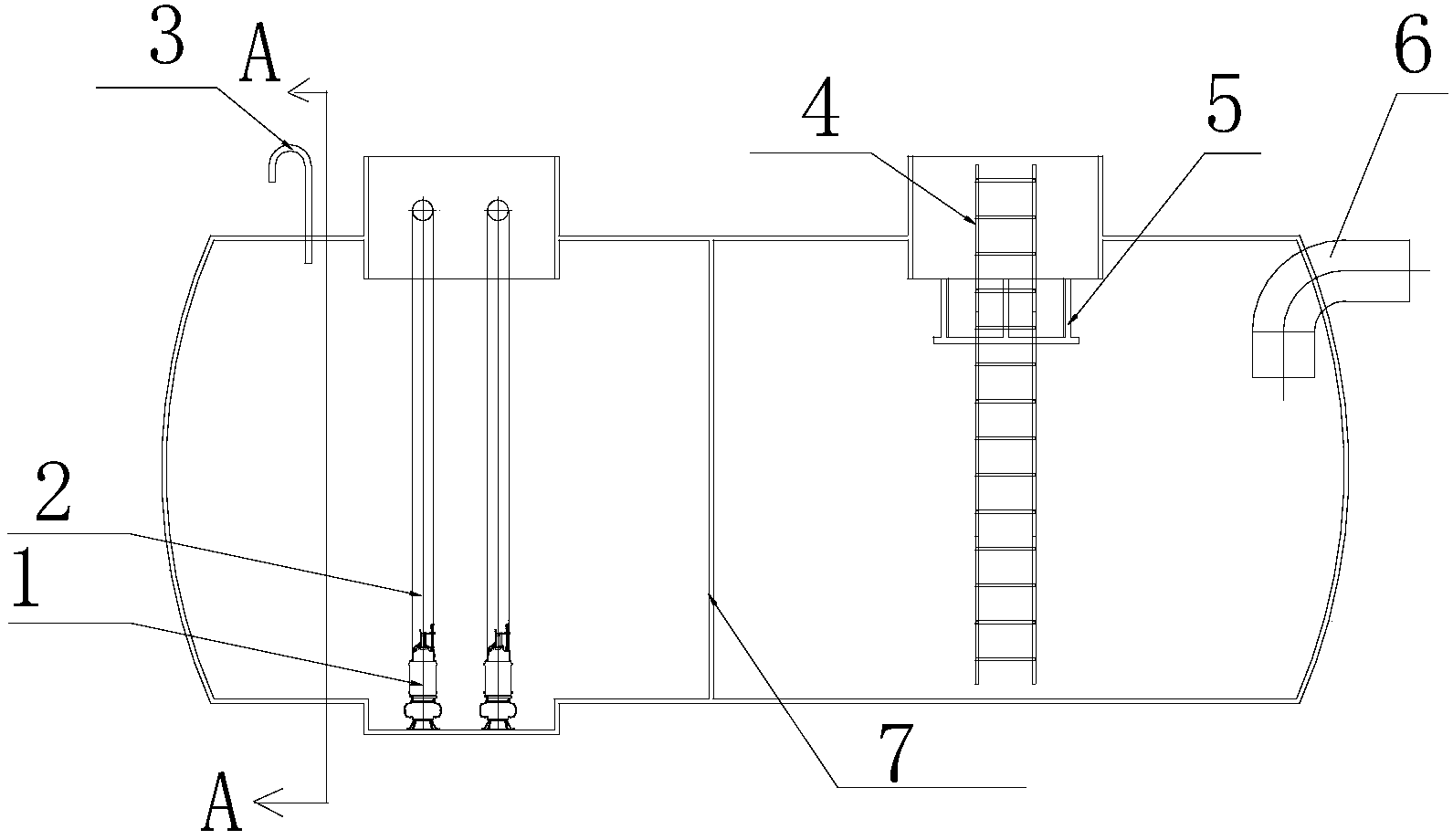

1.一种卧式地埋式污水处理提升泵站，其特征在于，包括位于地表下横卧式设置的筒体，筒体的腔体通过格栅挡板分割为过滤仓和泵室，过滤仓与进水管连通;
所述泵室的顶部开设有潜水泵吊装孔，泵室中设置有至少一个潜水泵，每个潜水泵与一个自动耦合装置连接，每个自动耦合装置与对应的一个压力管道的下端连通，压力管道的上端位穿过潜水泵吊装孔后于泵室外部，且与出水管连通，位于泵室外部的压力管道上设置有止回阀和检修阀;
所述筒体通过通风管与外界大气连通。
2.根据权利要求1所述的卧式地埋式污水处理提升泵站，其特征在于，所述筒体外部设置有闸门井，止回阀和检修阀位于闸门井中。
3.根据权利要求2所述的卧式地埋式污水处理提升泵站，其特征在于，所述泵室中有两个潜水泵，两个压力管道的上端通过三通与出水管连通。
4.根据权利要求1-3中任一项所述的卧式地埋式污水处理提升泵站，其特征在于，所述过滤仓顶部开设有操作人员出入孔，过滤仓中设置有爬梯，爬梯上部靠近过滤仓顶部处设置有爬梯护栏板。
5.根据权利要求4所述的卧式地埋式污水处理提升泵站，其特征在于，所述潜水泵与水泵导杆的下端连接，水泵导杆竖直设置，其上端位于潜水泵吊装孔中。
6.根据权利要求5所述的卧式地埋式污水处理提升泵站，其特征在于，所述泵室中设置有浮球传感器，同时外部设置有控制柜，控制柜中设置有控制器，浮球传感器和潜水泵均与控制器之间电连接。
7.根据权利要求6所述的卧式地埋式污水处理提升泵站，其特征在于，所述筒体为玻璃钢材质。
说明书
一种卧式地埋式污水处理提升泵站
技术领域
本实用新型属于污水处理设备技术领域，具体涉及一种卧式地埋式污水处理提升泵站。
背景技术
随着我国一体化预制泵站的应用技术日趋成熟，一体化预制泵站在国内应用广泛，目前一体化泵站主要采用立式结构，由筒体进行开挖深基坑，预埋基础进行泵站安装到位后，需要做抗浮处理，土建施工成本高。
发明内容
本实用新型的目的在于提供一种卧式地埋式污水处理提升泵站，解决现有技术中一体化泵站筒体进行开挖深基坑，预埋基础进行泵站安装到位后，需要做抗浮处理，土建施工成本高的技术问题。
为了解决上述问题，本实用新型采取如下技术方案：
一种卧式地埋式污水处理提升泵站，包括位于地表下横卧式设置的筒体，筒体的腔体通过格栅挡板分割为过滤仓和泵室，过滤仓与进水管连通;
所述泵室的顶部开设有潜水泵吊装孔，泵室中设置有至少一个潜水泵，每个潜水泵与一个自动耦合装置连接，每个自动耦合装置与对应的一个压力管道的下端连通，压力管道的上端位穿过潜水泵吊装孔后于泵室外部，且与出水管连通，位于泵室外部的压力管道上设置有止回阀和检修阀;
所述筒体通过通风管与外界大气连通。
污水经进水管流入过滤仓，格栅系统对污水进行初步过滤，杂物等留在过滤仓中，过滤后的污水流入泵室中，通过潜水泵提升后经压力管道、出水管流入市政管道中。通过将于筒体横卧式设置在地表下，不但不占地上空间，且相比泵站竖井开挖深度大大降低，节约土建成本。
进一步改进，所述筒体外部设置有闸门井，止回阀和检修阀位于闸门井中。方便开启、关闭止回阀和检修阀，且便于维护。
进一步改进，所述泵室中有两个潜水泵，两个压力管道的上端通过三通与出水管连通。
进一步改进，所述过滤仓顶部开设有操作人员出入孔，过滤仓中设置有爬梯，方便操作人员进出;爬梯上部靠近过滤仓顶部处设置有爬梯护栏板，起到保护作用。
进一步改进，所述潜水泵与水泵导杆的下端连接，水泵导杆竖直设置，其上端位于潜水泵吊装孔中。通过设置水泵导杆，方便拆、装潜水泵时，将其提起和下放。
进一步改进，所述泵室中设置有浮球传感器，同时外部设置有控制柜，控制柜中设置有控制器，浮球传感器和潜水泵均与控制器之间电连接。浮球传感器检测检测泵室中污水的水位，到达到设定水位时，通过控制器控制潜水泵开启，对污水进行提升、抽取。
进一步改进，所述筒体为玻璃钢材质，强度高，质量强，耐腐蚀性强。
与现有技术相比，本方案具有如下有益效果：
通过将于筒体横卧式设置在地表下，不但不占地上空间，且相比泵站竖井开挖深度大大降低，节约土建成本。
