申请日2018.04.28
公开(公告)日2018.12.04
IPC分类号B65F1/14; B65F1/00
摘要
本实用新型公开了一种螺旋式污水垃圾固液分离装置，包括箱体，所述箱体的外侧上固定连接有载物桶，所述载物桶的内侧壁上固定连接有斜板，所述箱体的侧壁与载物桶的侧壁上均设有通孔，所述斜板的下端与通孔的侧壁相接触，所述箱体的顶板内设有容纳腔，所述容纳腔的侧壁上固定连接有第一电机，所述第一电机的输出轴穿过容纳腔的侧壁并固定连接有螺旋推料板，所述螺旋推料板的一侧与箱体的内侧壁相接触，所述螺旋推料板的另一侧接触有挡料板，所述挡料板固定连接在箱体的内侧壁上，所述挡料板的侧壁上设有出料通孔，本实用新型不仅能够有效的将洗菜刷碗污水与固体垃圾分离，而且能够对所分离的污水进行收集，且使用方便。
权利要求书

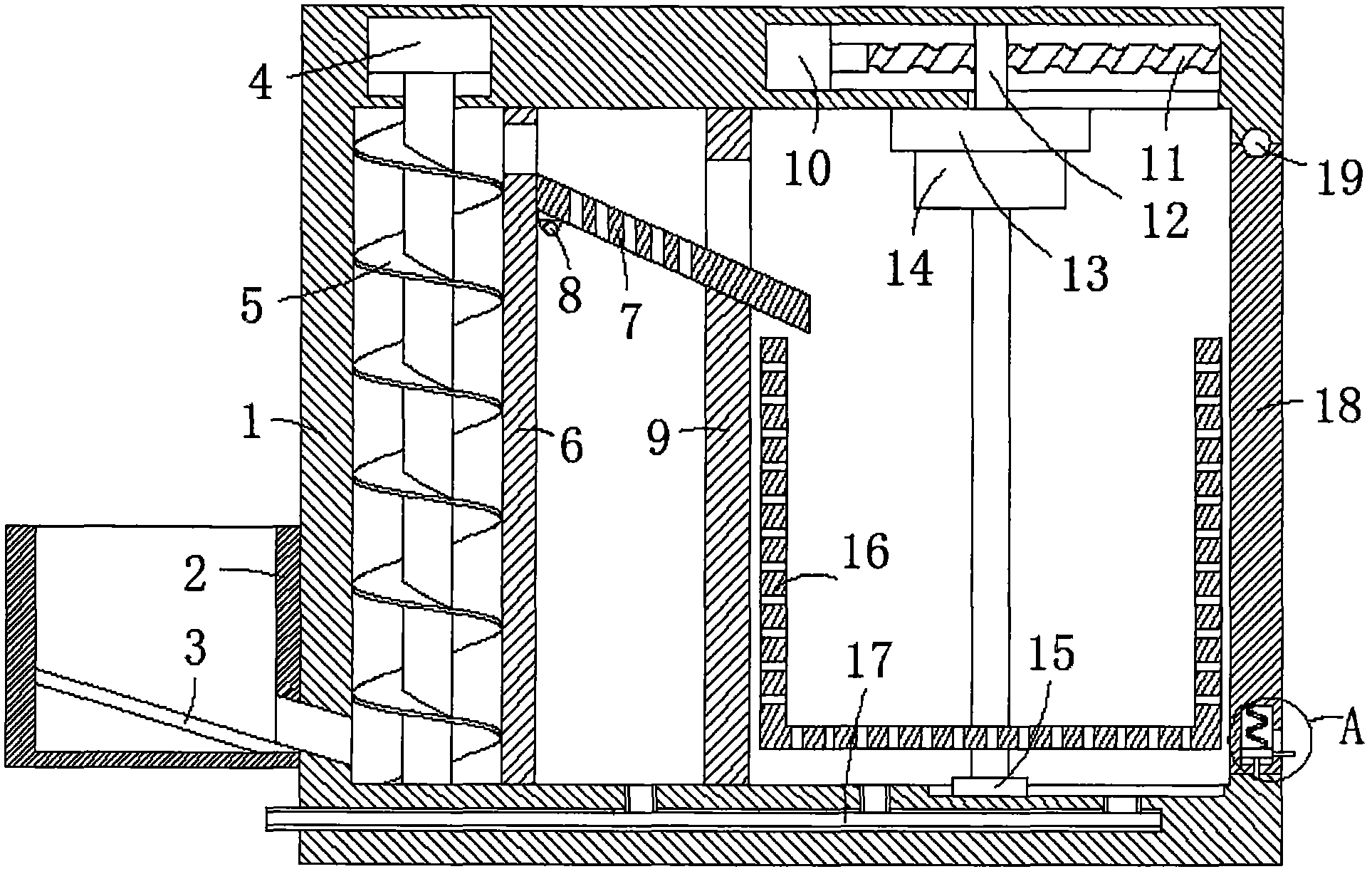

1.一种螺旋式污水垃圾固液分离装置，包括箱体(1)，其特征在于：所述箱体(1)的外侧上固定连接有载物桶(2)，所述载物桶(2)的内侧壁上固定连接有斜板(3)，所述箱体(1)的侧壁与载物桶(2)的侧壁上均设有通孔，所述斜板(3)的下端与通孔的侧壁相接触，所述箱体(1)的顶板内设有容纳腔，所述容纳腔的侧壁上固定连接有第一电机(4)，所述第一电机(4)的输出轴穿过容纳腔的侧壁并固定连接有螺旋推料板(5)，所述螺旋推料板(5)的一侧与箱体(1)的内侧壁相接触，所述螺旋推料板(5)的另一侧接触有挡料板(6)，所述挡料板(6)固定连接在箱体(1)的内侧壁上，所述挡料板(6)的侧壁上设有出料通孔，所述出料通孔的侧壁上弹性连接有载物板(7)，所述载物板(7)上设有多个出水孔，且载物板(7)的下表面固定连接有振动电机(8)，所述箱体(1)的内侧壁上固定连接有竖板(9)，所述载物板(7)的下端穿过竖板(9)上的进料通孔并延伸至其一侧，所述箱体(1)的顶板内设有空腔，所述空腔的侧壁上固定连接有第二电机(10)，所述第二电机(10)的输出轴上固定连接有螺纹杆(11)，所述螺纹杆(11)的一端转动连接在空腔的侧壁上，所述螺纹杆(11)上螺纹连接有滑动板(12)，所述滑动板(12)的下端穿过空腔的侧壁并固定连接有固定板(13)，所述固定板(13)滑动连接在箱体(1)的顶板下表面，所述固定板(13)的下表面固定连接有第三电机(14)，所述第三电机(14)的输出轴转动连接有滑板(15)，所述滑板(15)滑动连接在箱体(1)的底板上表面，所述第三电机(14)的输出轴上固定连接有容纳桶(16)，所述容纳桶(16)位于载物板(7)的下侧，且容纳桶的侧壁上设有多个出水通孔，所述箱体(1)的侧壁上设有多个出水凹槽，所述出水凹槽的侧壁上固定连接有出水管道(17)，所述出水管道(17)的一端延伸至箱体(1)的外侧，且出水管道(17)通过多个出水圆孔与箱体(1)内相连通，所述箱体(1)的侧壁上设有出料孔，所述出料孔的侧壁上铰接有活动板(18)，所述活动板(18)通过锁紧机构与箱体(1)的侧壁固定连接。
2.根据权利要求1所述的一种螺旋式污水垃圾固液分离装置，其特征在于：所述空腔的侧壁上设有限位槽，所述螺纹杆(11)的一端转动连接在限位槽内。
3.根据权利要求1所述的一种螺旋式污水垃圾固液分离装置，其特征在于：所述箱体(1)的顶板下表面设有矩形通孔，所述滑动板(12)的下端穿过矩形通孔并固定连接在固定板(13)上。
4.根据权利要求1所述的一种螺旋式污水垃圾固液分离装置，其特征在于：所述箱体(1)的底板上表面设有滑槽，所述滑板(15)滑动连接在滑槽内。
5.根据权利要求1所述的一种螺旋式污水垃圾固液分离装置，其特征在于：所述活动板(18)上固定连接有铰链(19)，所述铰链(19)通过多个紧固螺栓固定连接在出料孔的侧壁上。
6.根据权利要求1所述的一种螺旋式污水垃圾固液分离装置，其特征在于：所述锁紧机构包括弹簧(20)，所述活动板(18)内设有控制腔，所述弹簧(20)的上端固定连接在控制腔的侧壁上，所述弹簧(20)的下端固定连接有滑块(21)，所述滑块(21)滑动连接在控制腔的侧壁上，所述滑块(21)的下表面固定连接有插杆(22)，所述插杆(22)的下端穿过控制腔的侧壁并插设在出料孔的侧壁上，所述滑块(21)的侧壁上固定连接有推板(23)，所述推板(23)的一端穿过控制腔侧壁上的条形通孔并延伸至箱体(1)的外侧。
说明书
一种螺旋式污水垃圾固液分离装置
技术领域
本实用新型涉及一种污水垃圾固液分离装置，具体为一种螺旋式污水垃圾固液分离装置。
背景技术
随着我国经济的快速发展，消耗了大量的资源，产生着大量的废物，严重影响和制约经济发展并威胁着人们的生活生存质量。发展经济、治理污染，已成为现代社会的共识，环境保护工作的方向是实施走可持续发展、创造和谐社会的国家发展战略，而餐饮污水垃圾是餐饮废水排放的一部分，在洗菜与刷碗后，污水中常含有饭粒菜叶等，然而现有的餐饮业一般是直接将洗菜刷碗的废弃水直接倒除，这样不仅会使排水管道堵塞，而且在处理方面较为麻烦，若之间将废弃水倒入垃圾桶内，不仅会加重垃圾桶内垃圾的重量，而且一定程度上还会造成环境污染。
所以，提供一种能够解决餐饮业一般是直接将洗菜刷碗的废弃水直接倒除问题的螺旋式污水垃圾固液分离装置成为我们要解决的问题。
实用新型内容
本实用新型的目的在于提供一种螺旋式污水垃圾固液分离装置，以解决上述背景技术中提出餐饮业一般是直接将洗菜刷碗的废弃水直接倒除问题。
为实现上述目的，本实用新型提供如下技术方案：
一种螺旋式污水垃圾固液分离装置，包括箱体，所述箱体的外侧上固定连接有载物桶，所述载物桶的内侧壁上固定连接有斜板，所述箱体的侧壁与载物桶的侧壁上均设有通孔，所述斜板的下端与通孔的侧壁相接触，所述箱体的顶板内设有容纳腔，所述容纳腔的侧壁上固定连接有第一电机，所述第一电机的输出轴穿过容纳腔的侧壁并固定连接有螺旋推料板，所述螺旋推料板的一侧与箱体的内侧壁相接触，所述螺旋推料板的另一侧接触有挡料板，所述挡料板固定连接在箱体的内侧壁上，所述挡料板的侧壁上设有出料通孔，所述出料通孔的侧壁上弹性连接有载物板，所述载物板上设有多个出水孔，且载物板的下表面固定连接有振动电机，所述箱体的内侧壁上固定连接有竖板，所述载物板的下端穿过竖板上的进料通孔并延伸至其一侧，所述箱体的顶板内设有空腔，所述空腔的侧壁上固定连接有第二电机，所述第二电机的输出轴上固定连接有螺纹杆，所述螺纹杆的一端转动连接在空腔的侧壁上，所述螺纹杆上螺纹连接有滑动板，所述滑动板的下端穿过空腔的侧壁并固定连接有固定板，所述固定板滑动连接在箱体的顶板下表面，所述固定板的下表面固定连接有第三电机，所述第三电机的输出轴转动连接有滑板，所述滑板滑动连接在箱体的底板上表面，所述第三电机输出轴上固定连接有容纳桶，所述容纳桶位于载物板的下侧，且容纳桶的侧壁上设有多个出水通孔，所述箱体的侧壁上设有出水凹槽，所述出水凹槽的侧壁上固定连接有出水管道，所述出水管道的一端延伸至箱体的外侧，且出水管道通过多个出水圆孔与箱体内相连通，所述箱体的侧壁上设有出料孔，所述出料孔的侧壁上铰接有活动板，所述活动板通过锁紧机构与箱体的侧壁固定连接。
作为优选，所述空腔的侧壁上设有限位槽，所述螺纹杆的一端转动连接在限位槽内。
作为优选，所述箱体的顶板下表面设有矩形通孔，所述滑动板的下端穿过矩形通孔并固定连接在固定板上。
作为优选，所述箱体的底板上表面设有滑槽，所述滑板滑动连接在滑槽内。
作为优选，所述活动板上固定连接有铰链，所述铰链通过多个紧固螺栓固定连接在出料孔的侧壁上。
作为优选，所述锁紧机构包括弹簧，所述活动板内设有控制腔，所述弹簧的上端固定连接在控制腔的侧壁上，所述弹簧的下端固定连接有滑块，所述滑块滑动连接在控制腔的侧壁上，所述滑块的下表面固定连接有插杆，所述插杆的下端穿过控制腔的侧壁并插设在出料孔的侧壁上，所述滑动块的侧壁上固定连接有推板，所述推板的一端穿过控制腔侧壁上的条形通孔并延伸至箱体的外侧。
与现有技术相比，本实用新型的有益效果是：通过在螺旋推料板的一侧设置挡料板，便于螺旋推料板将垃圾向上运输，通过在载物板上设置振动电机，便于将污水与垃圾初步分离以及便于垃圾向下滑动，通过在载物板的下侧设置容纳桶，便于装载载物板上滑下的垃圾，通过在容纳桶上设置电机，便于容纳桶内的垃圾与污水脱离，通过在出料孔的侧壁上设置活动板，便于出料孔的关闭，通过在活动板上设置锁紧机构，便于活动板的锁紧固定;这种螺旋式污水垃圾固液分离装置不仅能够有效的将洗菜刷碗的污水与固体垃圾分离，而且能够对所分离的污水进行收集，且使用方便。
