申请日2006.11.15
公开(公告)日2007.07.25
IPC分类号C02F9/02; C02F1/40; C02F1/24; C02F1/78; C02F103/44
摘要
适用于洗车行的水处理装置，涉及到一种水处理装置。为了避免洗车时产生的带有油污的废水对环境的污染，更为了节约宝贵的水资源，本实用新型设计了一种适用于洗车行的水处理装置，它包括污水收集槽、污水汇集槽、过滤装置、过滤出水管、自吸水泵、气泡分离进水管、气泡油污分离装置、气泡分离出水管、水泵、清水池进水管和清水池组成，所述污水收集槽的出口与污水汇集槽入口连通，污水汇集槽的出口与过滤装置的入口连通，过滤装置的出口通过过滤出水管、自吸水泵、油污分离进水管与气泡油污分离装置连通，气泡油污分离装置通过气泡分离出水管、水泵清水池进水管与清水池连通。本实用新型可以广泛应用到洗车等用水量大的行业中。
权利要求书

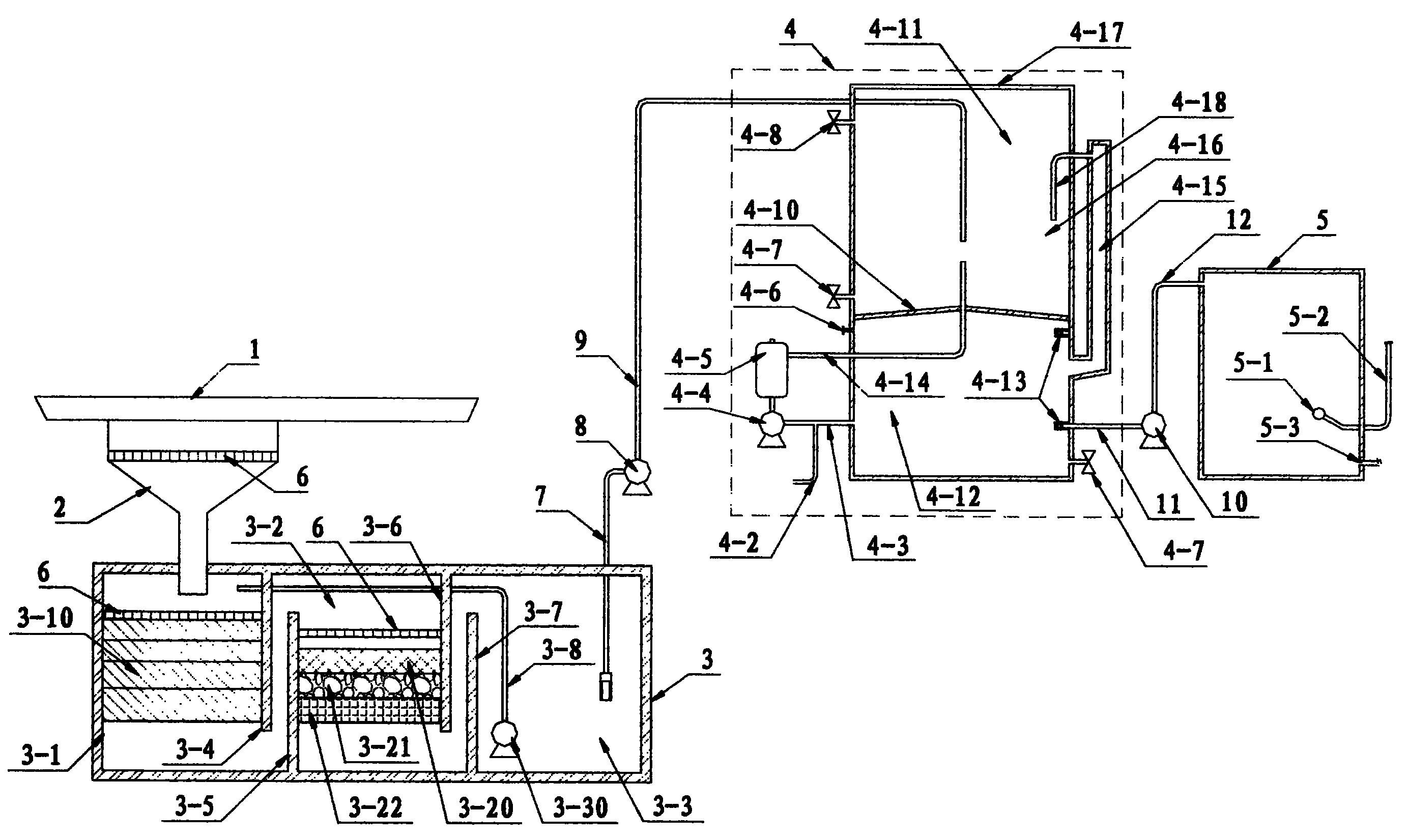

1、适用于洗车行的水处理装置，包括污水收集槽(1)、污水汇集槽(2)、 过滤装置(3)、过滤出水管(7)、自吸水泵(8)、气泡分离进水管(9)、气泡 油污分离装置(4)、气泡分离出水管(11)、水泵(10)、清水池进水管(12) 和清水池(5)，其特征在于所述污水收集槽(1)是在洗车行的洗车现场的地 面下、外沿大于被洗车辆的外轮廓的方形凹槽，污水汇集槽(2)是在污水收 集槽下方、漏斗形的装置，污水汇集槽(2)的入口与污水收集槽(1)的出口 连通，污水汇集槽(2)与污水收集槽(1)连通的地方固定装有分流板(6)， 污水汇集槽(2)的出口与过滤装置(3)的入口连通，过滤出水管(7)的一 端与过滤装置(3)连通，过滤出水管(7)的另一端与自吸水泵(8)的入口 连通，自吸水泵(8)的出口与油污分离进水管(9)的一端连通，油污分离进 水管(9)的另一端延伸到气泡油污分离装置(4)的油污分离桶(4-17)中， 气泡油污分离装置(4)通过气泡分离出水管(11)与水泵(10)的入口连通， 水泵(10)的出口与清水池进水管(12)的一端连通，清水池进水管(12)的 另一端与清水池(5)连通;所述清水池(5)的侧壁中部固定安装有浮球式进 水口(5-1)，所述浮球式进水口(5-1)与自来水管(5-2)连通，清水池(5) 侧壁的底部固定安装有出水(5-3)。
2、根据权利要求1所述的适用于洗车行的水处理装置，其特征在于所述 污水过滤装置(3)包括过滤室(3-1)、净化室(3-2)、初次净水室(3-3)、第 一隔板(3-4)、第二隔板(3-5)、第三隔板(3-6)、第四隔板(3-7)、分流板 (6)、过滤网(3-10)、潜水泵(3-30)和再次净化出水管(3-8);所述第一隔 板(3-4)和第二隔板(3-5)固定在过滤室(3-1)与净化室(3-2)之间，所 述第三隔板(3-6)和第四隔板(3-7)固定在净化室(3-2)和初次净水室(3-3) 之间，所述第一隔板(3-4)的上部固定在过滤装置(3)的顶部，第一隔板(3-4) 的下部与过滤装置(3)的底部留有间隙保证过滤室(3-1)与净化室(3-2) 连通，在过滤装置(3)的侧壁与第一隔板(3-4)之间由上至下分别固定有分 流板(6)和过滤网(3-10)，所述第二隔板(3-5)的下部固定在过滤装置(3) 的底部，第二隔板(3-5)的上部与过滤装置(3)的上部留有间隙保证过滤室 (3-1)和净化室(3-2)连通，第三隔板(3-6)的上部固定在过滤装置(3) 的顶部，第三隔板(3-6)的下部与过滤装置(3)的底部留有间隙保证净化室 (3-2)与初次净水室(3-3)连通，在第二隔板(3-5)和第三隔板(3-6)之 间，由上至下固定有分流板(6)、生物棉过滤层(3-20)、火山页岩过滤层(3-21)、 活性碳过滤层(3-22)，所述第四隔板(3-7)的下部固定在过滤装置(3)的 底部，第四隔板(3-7)的上部与过滤装置(3)的上部留有间隙保证净化室(3-2) 与初次净水室(3-3)连通;所述潜水泵(3-30)固定在初次净水室(3-3)的 底部，潜水泵(3-30)的出口与再次净化出水管(3-8)的一端连通，再次净 化出水管(3-8)的另一端穿过第三隔板(3-6)和第一隔板(3-4)延伸到过滤 室(3-1)的上部。
3、根据权利要求1所述的适用于洗车行的水处理装置，其特征在于所述 气泡油污分离装置(4)包括气管(4-2)、进水管(4-3)、增压泵(4-4)、增压 罐(4-5)、高压管(4-14)、油污分离桶(4-17)、密封隔板(4-10)、两个沉淀 排污阀(4-7)、油污排污阀(4-8)、两个液位开关(4-13)、引流管(4-18)和 导水管(4-15);所述密封隔板(4-10)固定安装在油污分离桶(4-17)的内侧 壁上，密封隔板(4-10)与油污分离桶(4-17)的侧壁及顶部组成的空间是气 泡油污分离室(4-11)，密封隔板(4-10)油污分离桶(4-17)的侧壁及底部组 成的空间是二次净化室(4-12);
所述油污分离进水管(9)穿过油污分离桶(4-17)的侧壁延伸到气泡油 污分离室(4-11)的垂直中轴线，然后垂直向下延伸到气泡油污分离室(4-11) 高度的1/2至1/3处;所述气管(4-2)的一端与外界空气连通，气管(4-2) 的另一端与进水管(4-3)的中间连通，进水管(4-3)的一端与油污分离桶(4-17) 的二次净化室(4-12)连通，进水管(4-3)的另一端与增压泵(4-4)的入口 连通，增压泵(4-4)的出口与增压罐(4-5)的入口连通，增压罐(4-5)的出 口与高压管(4-14)的一端连通，高压管(4-14)的另一端穿过油污分离桶(4-17) 的侧壁以及密封隔板(4-10)垂直向上延伸到气泡油污分离室(4-11)的垂直 中轴线距气泡油污分离装置进水管(9)的末端8cm至10cm处;
所述两个沉淀排污阀(4-7)分别固定安装在气泡油污分离室(4-11)和 二次净化室(4-12)侧壁的底部;所述油污排污阀(4-8)固定安装在气泡油污 分离室(4-11)侧壁的上部;所述引流管(4-18)的一端穿过气泡油污分离 室(4-11)侧壁的上部，与所述导水管(4-15)的一段连通，引流管(4-18) 的另一端延伸到气泡油污分离室(4-11)的中部;导水管(4-15)的另一端与 二次净化室(4-12)侧壁连通;所述两个液位开关(4-13)分别固定安装在二 次净化室(4-12)侧壁的底部和导水管(4-15)的上部。
4、根据权利要求2所述的适用于洗车行的水处理装置，其特征在于所述 过滤室(3-1)中的过滤网(3-10)是多层过滤网，并且网孔由上至下逐渐变 小。
5、根据权利要求2或4所述的适用于洗车行的水处理装置，其特征在于 所述污水过滤装置(3)中还包括有若干个净化室(3-2)。
6、根据权利要求3任一权利要求所述的适用于洗车行的水处理装置，其 特征在于所述二次净化室(4-12)的底部为倒锥体形状，在椎体的尖部引出排 污管道(4-20)，排污管道(4-20)的另一端与二次净化室(4-12)侧壁底部的 沉淀排污阀(4-7)连通。
7、根据权利要求3所述的适用于洗车行的水处理装置，其特征在于所述 气泡油污分离室(4-11)中还包括喇叭分离隔板(4-9)，所述喇叭分离隔板(4-9) 的下端固定安装在密封隔板(4-10)与油污分离桶(4-17)的侧壁的交汇处， 喇叭分离隔板(4-9)的上端与油污排污阀(4-8)的高度对应，与油污分离桶 (4-17)的顶部留有间隙。
8、根据权利要求7所述的适用于洗车行的水处理装置，其特征在于所述 气泡分离室(4-11)中还包括环状隔板(4-19)，所述环状隔板(4-19)固定安 装在油污分离桶(4-17)的侧壁上油污排污阀(4-8)的下方，环状隔板(4-19) 的内边缘与喇叭分离隔板(4-9)之间留有间隙。
9、根据权利要求3或6至8中任一权利要求所述的适用于洗车行的水处 理装置，其特征在于所述气泡油污分离装置(4)还包括臭氧发生器(4-1)， 所属臭氧发生器(4-1)的出口与气管(4-2)的一端连通。
说明书
适用于洗车行的水处理装置
技术领域
本实用新型涉及到一种水处理装置，具体涉及到洗车行用的水处理装置。
背景技术
随着社会的发展，汽车已经成为人们的生活中不可缺少的代步工具，各个 城市的汽车拥有量也在不断的上涨，洗车行的需求量也越来越多，一般的洗车 行都是使用自来水进行洗车，洗车之后的带有油污的废水直接排进下水管道， 这样不但污染了环境还极大的浪费了水资源。
实用新型内容
为了避免洗车时产生的带有油污的废水对环境的污染，更为了节约宝贵的 水资源，本实用新型设计了一种适用于洗车行的水处理装置。
本实用新型的适用于洗车行的水处理装置包括污水收集槽、污水汇集槽、 过滤装置、过滤出水管、自吸水泵、气泡分离进水管、气泡油污分离装置、气 泡分离出水管、水泵、清水池进水管和清水池，所述污水收集槽是在洗车行的 洗车现场的地面下、外沿大于被洗车辆的外轮廓的方形凹槽，污水汇集槽是在 污水收集槽下方、漏斗形的装置，污水汇集槽的入口与污水收集槽的出口连通， 污水汇集槽与污水收集槽连通的地方固定装有分流板，污水汇集槽的出口与过 滤装置的入口连通，过滤出水管的一端与过滤装置连通，过滤出水管的另一端 与自吸水泵的入口连通，自吸水泵的出口与油污分离进水管的一端连通，油污 分离进水管的另一端延伸到气泡油污分离装置的油污分离桶中，气泡油污分离 装置通过气泡分离出水管与水泵的入口连通，水泵的出口与清水池进水管的一 端连通，清水池进水管的另一端与清水池连通;所述清水池的侧壁中部固定安 装有浮球式进水口，所述浮球式进水口与自来水管连通，清水池侧壁的底部固 定安装有出水口。
本实用新型能够将洗车之后的有杂质和油污的废水过滤、净化、除油处理 之后，再次循环使用，不但能保护环境，还能节约水资源，可以广泛的应用的 洗车等用水量大的行业。
