申请日2005.09.12
公开(公告)日2006.05.03
IPC分类号C02F3/10; C04B33/13; C02F3/32; C02F11/02
摘要
本发明涉及一种生活污水人工湿地处理方法及其设施，属环保工程与水处理技术领域。生活废水经过由化粪池、粗细格栅、调节池等组成的预处理单元，去除大量杂物、悬浮物，调节pH值后，再将其送入生态土壤处理系统。生活污水经过调节池处理后，通过布水系统进入生态土壤处理床，经过生态土壤处理床处理后的水经过收集系统进入集水池中回用或者外排。具有系统构筑物结构形式丰富，系统的占地面积小，系统稳定性好，净化效率高、运行费用低、有利于改善小区景观等优点，尤其是以轻质陶粒为主要成分的生态土壤填料是具有高比表面积、高孔隙率、材质轻而强度高、物理化学性质稳定，对微生物的增殖无危害作用的新型微生物载体。
权利要求书
1、一种以轻质陶粒为主要填料的污水土地处理方法，其特征在于处理系统由预处理单元和生 态土壤处理床二大部分组成，预处理单元包括化粪池、格栅槽、调节池三个部分，生态土壤处理 床包括布水管网、反冲洗管网、生态土壤填料、集水系统及其防渗漏层，生态土壤处理床上面可 以种植园林景观植物，也可以作硬质铺装。
2、根据权利要求1所述的以轻质陶粒为主要填料的污水土地处理方法，其特征在于所述生态 土壤填料包含有(体积比)：轻质陶粒占40%-70%，珍珠岩占10%-30%，腐叶土占10%-20%，其 余为红土壤、活性污泥、煤渣、矿石和陶砂的混合物，占10%-20%，。
3、根据权利要求1或2所述的以轻质陶粒为主要填料的污水土地处理方法，其特征在于污水 处理包括以下步骤：先将生活废水经过由化粪池、粗细格栅、调节池等组成的预处理单元，除去 大量杂物、悬浮物，调节PH值，生活污水经过调节池处理后，通过布水系统进入生态土壤处理床， 经过生态土壤处理床处理后的水经过收集系统进入集水池中回用或者外排。
4、根据权利要求1或2所述的以轻质陶粒为主要填料的污水土地处理方法，其特征在于采用 本方法处理生活废水，可以根据建设项目本身要求将建筑物或小区废水中粪便污水与杂排水区分 处理，节约处理空间，提高系统净化效率。
5、根据权利要求1或2所述的以轻质陶粒为主要填料的污水土地处理方法，其特征在于所述 生态土壤处理床可依实施地地面情况、地势高差实际情况，将其建成为部分地埋式或全部地埋式。
6、根据权利要求1或2所述的以轻质陶粒为主要填料的污水土地处理方法，其特征在于所述 生态土壤处理床，其布水方式可选择自上而下式，或者自下而上式，其集水系统设置与布水系统 设置相反。
说明书
以轻质陶粒为主要填料的污水土地处理方法
技术领域：本发明涉及一种以轻质陶粒为主要填料的污水土地处理技术，属于环保工程与废水 生物处理技术领域。
技术背景：小区生活污水处理目前一般都采用一体化中水设备，但是建设费用和运行费用均 比较高。人工湿地也是一种国内外已推广应用多年的生态治污技术，申请号为02134718.2公开号 为1482079A、名称为“一种人工湿地污水处理方法及其装置”的发明专利申请虽然公开了一种利 用人工湿地技术进行污水处理的方法及装置，采用使污水依次经过预处理单元去除杂物和悬浮物， 再经过由反水池和过滤池串联成的人工湿地进行处理，从而使污水得到净化，但存在着占地面积 大，出水量小、容易堵塞、效率低、运行不稳等问题。
应用土壤、植物的净化功能，进行污水处理及污水资源化生态工程土地处理系统，在世界各 国相继发展并不断应用，北京市科委资助项目(项目编号为852650300)，作者田宁宁发表的文章 《土壤毛细管渗滤处理生活污水》，公布了一种包括预处理、提升、渗滤场等几部分组成的污水毛 细管渗滤净化系统，但是该系统没有将粪便污水与杂排水区分，其渗滤沟结构也只能结合绿地建 设加以实施，不能将其全部或部分系统建设成为全地埋式结构，且采用渗滤沟结构，限制单位面 积污水处理能力。
发明内容：本发明的目的在于解决现有小区生活废水土地处理系统(比如地表漫流系统、慢 速渗滤系统、快速渗滤系统、地下灌溉系统等)各种污水合流处理、处理能力不足、结构单一、 处理效率低等问题，提供一种治污效率高，环境效益好、可实施性强的一种以轻质陶粒为主要填 料的污水土地处理技术。
本发明技术方案：以轻质陶粒为主要填料的污水土地处理方法，其特征在于处理系统由预处 理单元和生态土壤处理床二大部分组成，预处理单元包括化粪池、格栅槽、调节池三个部分，生 态土壤处理床包括布水管网、反冲洗管网、生态土壤填料、集水系统及其防渗漏层，生态土壤处 理床上面可以种植园林景观植物，也可以作硬质铺装。所述生态土壤填料包含有(体积比)：轻质 陶粒占40%-70%，珍珠岩占10%-30%，腐叶土占10%-20%，其余为红土壤、活性污泥、煤渣、矿 石和陶砂的混合物，占10%-20%。污水处理包括以下步骤：先将生活废水经过由化粪池、粗细格 栅、调节池等组成的预处理单元，除去大量杂物、悬浮物，调节PH值，生活污水经过调节池处理 后，通过布水系统进入生态土壤处理床，经过生态土壤处理床处理后的水经过收集系统进入集水 池中回用或者外排。采用本方法处理生活废水，可以根据建设项目本身要求将建筑物或小区废水 中粪便污水与杂排水区分处理，节约处理空间，提高系统净化效率;所述生态土壤处理床可依实 施地地面情况、地势高差实际情况，将其建成为部分地埋式或全部地埋式。所述生态土壤处理床， 其布水方式可选择自上而下式，或者自下而上式，其集水系统设置与布水系统设置相反。
本发明所述处理系统包括预处理单元和以轻质陶粒为主要填料的生态土壤处理床二大部分。 预处理单元包括化粪池、格栅槽、调节池三个部分，生态土壤处理床包括布水管网、反冲洗管网、 以轻质陶粒为主要成分的生态土壤填料、集水系统及其防渗漏层，生态土壤处理床上面可以种植 园林景观植物，也可以作硬质铺装。

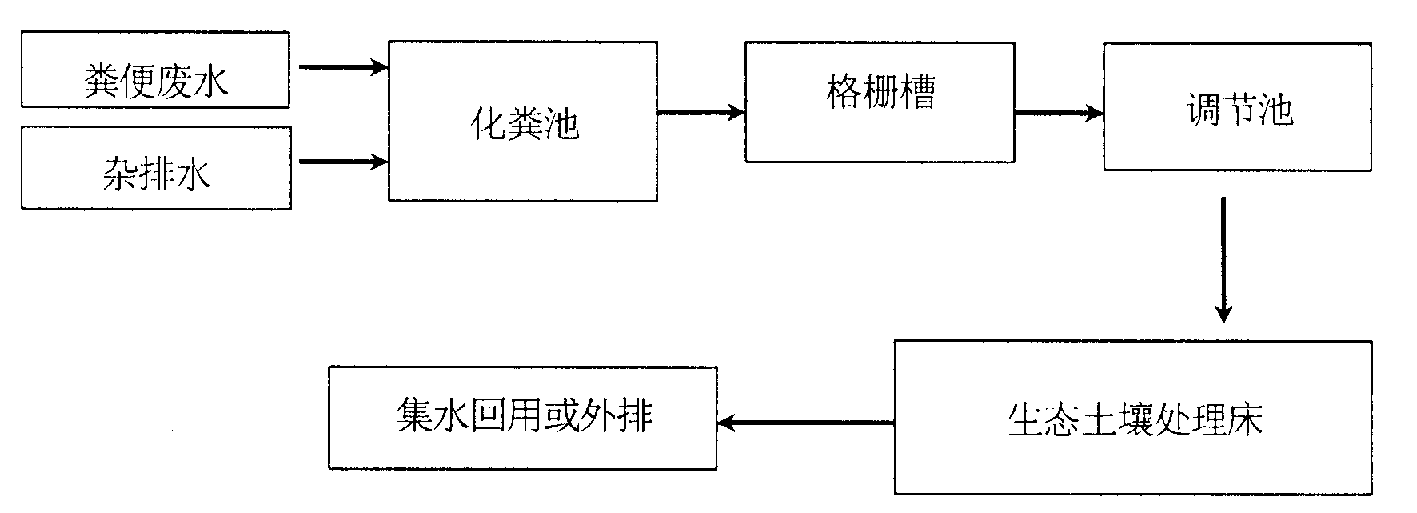

应用本发明技术处理废水包括以下步骤：先将生活废水经过由化粪池、粗细格栅、调节池组 成的预处理单元，去除大量杂物、悬浮物，调节PH值后，再将其送入生态土壤处理系统。生活污 水经过调节池处理后，通过布水系统进入生态土壤处理床，经过生态土壤处理床处理后的水经过 收集系统进入集水池中回用或者外排。
本发明所述生态土壤处理床，其布水方式可以根据项目实施地实际情况，选择自上而下布水 方式，也可以选者自下而上的布水方式，其集水系统设置与布水系统设置相反。
生态土壤填料以轻质陶粒为主要原料，辅以腐叶土、珍珠岩5~9种成分等按照不同配合比混 合加工而成，是具有高比表面积、高孔隙率、材质轻而强度高、物理化学性质稳定，对微生物的 增殖无危害作用的微生物载体。
本发明可以根据建设项目本身要求将建筑物或小区废水中粪便污水与杂排水区分处理，节约 处理空间，提高系统净化效率。
同时，本系统所述生态土壤处理床可以根据项目实施地地面情况、地势高差等实际情况，可 以将其结构建设成为部分或全部地埋式。
本发明还可根据进水总量及污染程度自由控制建设规模，根据地形自由控制结构布局;在保 证湿地净化效果的前提下，可长时间、连续稳定地高效运行。
因此，本发明与现有技术相比，明显地丰富了系统构筑物结构形式，减小了系统的占地面积， 提高了系统净化效率，增加了系统的稳定性，具有处理工艺简单、净化效率高、运行费用低、有 利于改善小区景观等优点。
