申请日2005.09.12
公开(公告)日2006.10.04
IPC分类号C02F3/02; C02F3/10
摘要
本实用新型增氧吸滤式水处理装置涉及一种水体净化处理装置，特别是一种低能耗和无能耗利用水自重由上而下，层层下落，污水经过并与滤料上的好氧生物膜相接触，进行渗滤消化，经过多层渗滤，可降解水体中的有机物和悬浮物。该处理装置由结构相同的处理单元层叠构成，处理单元的结构由水槽、滤料、水位自动控制阀组成;在水槽内设置有滤料区与净水贮存区，在滤料区装置有滤料，在水槽上方设有布水槽与进水管相连，并开有与大气相通的通气眼，在水槽下部设有汇水槽，在水槽侧壁设有滤料填充、换料口、反冲洗管口;在水槽上部还设有滤料网隔，下部有出水口，连接下一单元的布水管或出水管。在水槽中滤料区与净水贮存区之间设置有滤料隔板。
权利要求书
1、一种增氧吸滤式水处理装置，其特征在于由结构相同的处理 单元层叠构成，处理单元的结构由水槽、滤料、水位自动控制阀组成; 在水槽内设置有滤料区与净水贮存区，在滤料区装置有滤料，在水槽 上方设有布水槽与进水管相连，并开有与大气相通的通气眼，在水槽 下部设有汇水槽，在水槽侧壁设有滤料填充、换料口、反冲洗管口。
2、根据权利要求1所述的增氧吸滤式水处理装置，其特征在于 在水槽上部还设有滤料网隔，在水槽下部有出水口，连接下一单元的 布水管或出水管，水位自动控制阀与出水口相连。
3、根据权利要求1所述的增氧吸滤式水处理装置，其特征在于 在最上层的单元外，还设有水位感应开关，以控制进水水泵的启停。
4、根据权利要求1所述的增氧吸滤式水处理装置，其特征在于 在水槽中滤料区与净水贮存区之间设置有滤料隔板。
说明书
增氧吸滤式水处理装置
技术领域
本实用新型增氧吸滤式水处理装置涉及一种水体净化处理装置， 特别是一种低能耗和无能耗利用水的自重由上而下，层层下落，污水 经过并与滤料上的好氧生物膜相接触，进行渗滤消化，经过多层的渗 滤，可降解水体中的有机物和悬浮物。
背景技术
污水的净化主要有两种技术方法：生物膜处理法和活性污泥处理 法;在实际应用中，都能达到对污水的净化目的。活性污泥法装置复 杂，占地面积大，能耗大，最终出水水质低，但效率较高;但以往的 处理技术，都存在着能耗大、占地面积大、效率低、处理量小、易阻 塞等缺陷。如将一般生活污水处理到COD≤100mg/L，需耗电0.5～1.5 度/吨，而要将出水水质提高到COD≤50mg/L，则耗电量将会增长到 4～5度/吨。
发明内容
本实用新型的目的是为了克服了以往处理污水能耗大、占地大、 结构复杂、运行不稳定等不足，提供一种增氧吸滤式水处理装置，该 装置设计巧妙，它利用水体的落差产生的动力和在水体下落时利用空 气中的负压，使得空气中的氧气在水体下落的同时与填充滤料上的生 物膜接触，好氧菌在消化有机物的同时，也获得了新的氧气。使得污 水在最小的能耗下，达到降解水中有机物的目的。

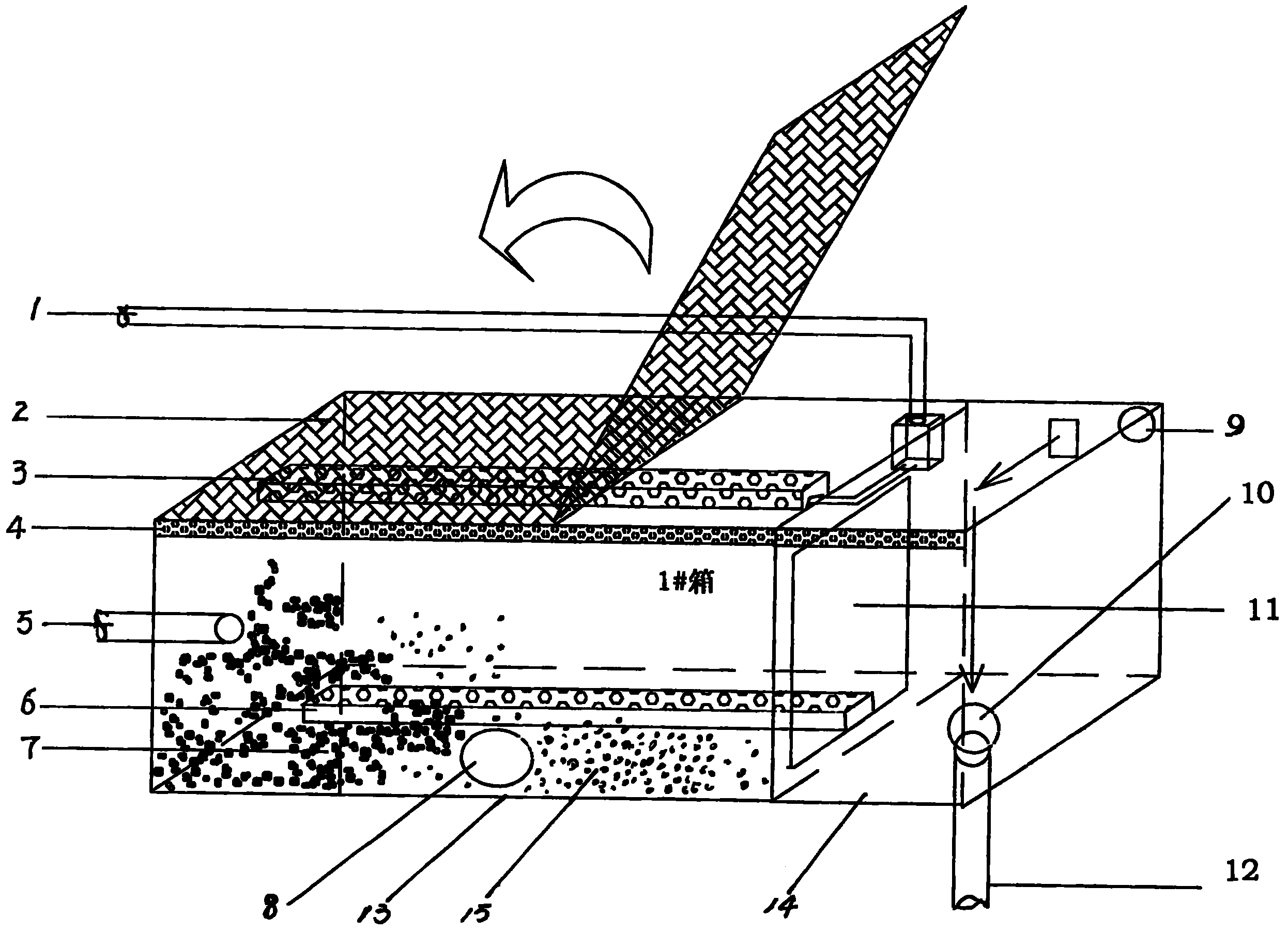

增氧吸滤式水处理装置是采取以下方案实现：增氧吸滤式水处理 装置是由结构相同的处理单元层叠构成，处理单元的结构由水槽、滤 料、水位自动控制阀组成，在水槽内设置有滤料区与净水贮存区，在 滤料区装置有滤料。在水槽上方设有布水槽与进水管相连，并开有与 大气相通的通气眼;在水槽下部设有汇水槽;在水槽侧壁设有滤料填 充、换料口、反冲洗管口;在水槽上部还设有滤料网隔，以防止反冲 洗时的滤料损失;在水槽下部有出水口，连接下一单元的布水管或出 水管，水位自动控制阀与出水口相连;在最上层的单元外，还设有水 位感应开关，以控制进水水泵的启停。
增氧吸滤式水处理装置，设置多层填充滤料的生物好氧反应滤水 槽，处理的水源自上而下经过每层滤水槽，并与滤料表面的生物膜上 生物菌群发生生化反应，逐步降解水中的有机成份和悬浮物，使水中 的COD、BOD、氨氮等污染物，转化为气体和矿化物，使出水达到 设定的指标要求。
增氧吸滤式水处理装置技术属于生物膜法领域，膜法的最大特点 是动力为压力，不伴随大量热量变化。因而有节能、可连续操作、便 于自动化等优点。而本装置的耗电，仅有输送水源的能耗，与出水水质 无关，因此耗电比以往的各种处理方法要小得多，可达耗电≤0.10度/ 吨，而水质可以按要求提供(仅调整装置的单元层数即可方便地控制 出水水质)，在处理过程中可避免臭气散发，全部处理过程可自动完 成。本实用新型装置以多层积木式结构设计，设计合理，在应用时， 根据需处理的水量，以及出水水质要求，可灵活组合处理单元和层叠 数量，以达到出水的数量与质量的要求。本实用新型装置可广泛用于 污水处理领域：1.生活污水处理及中水回用;2.娱乐用水净化回用;3.湖 泊、河流水增氧活化、净化等。
