申请日2011.08.04
公开(公告)日2012.05.30
IPC分类号E03F3/04; E03F1/00
摘要
本实用新型公开了一种排污系统，尤其是一种污泥排污系统。本实用新型提供了一种防止堵塞的污泥排污系统，包括排污管道，所述排污管道的末端设置有手控液动角式快开排泥阀。通过手控液动角式快开排泥阀的设置，从而使得系统中的阀门系统得到简化，手控液动角式快开排泥阀的元件就不容易受到污泥的影响，因此不容易堵塞。手控液动角式快开排泥阀可以采用不锈钢制成，这样就能承受腐蚀，增加使用寿命。在手控液动角式快开排泥阀与排污管道之间还可以连接大小头，利用扩径来防止堵塞。
权利要求书
1.污泥排污系统，包括排污管道(1)，其特征在于：所述排污管道(1)的末端设置有 手控液动角式快开排泥阀(2)。

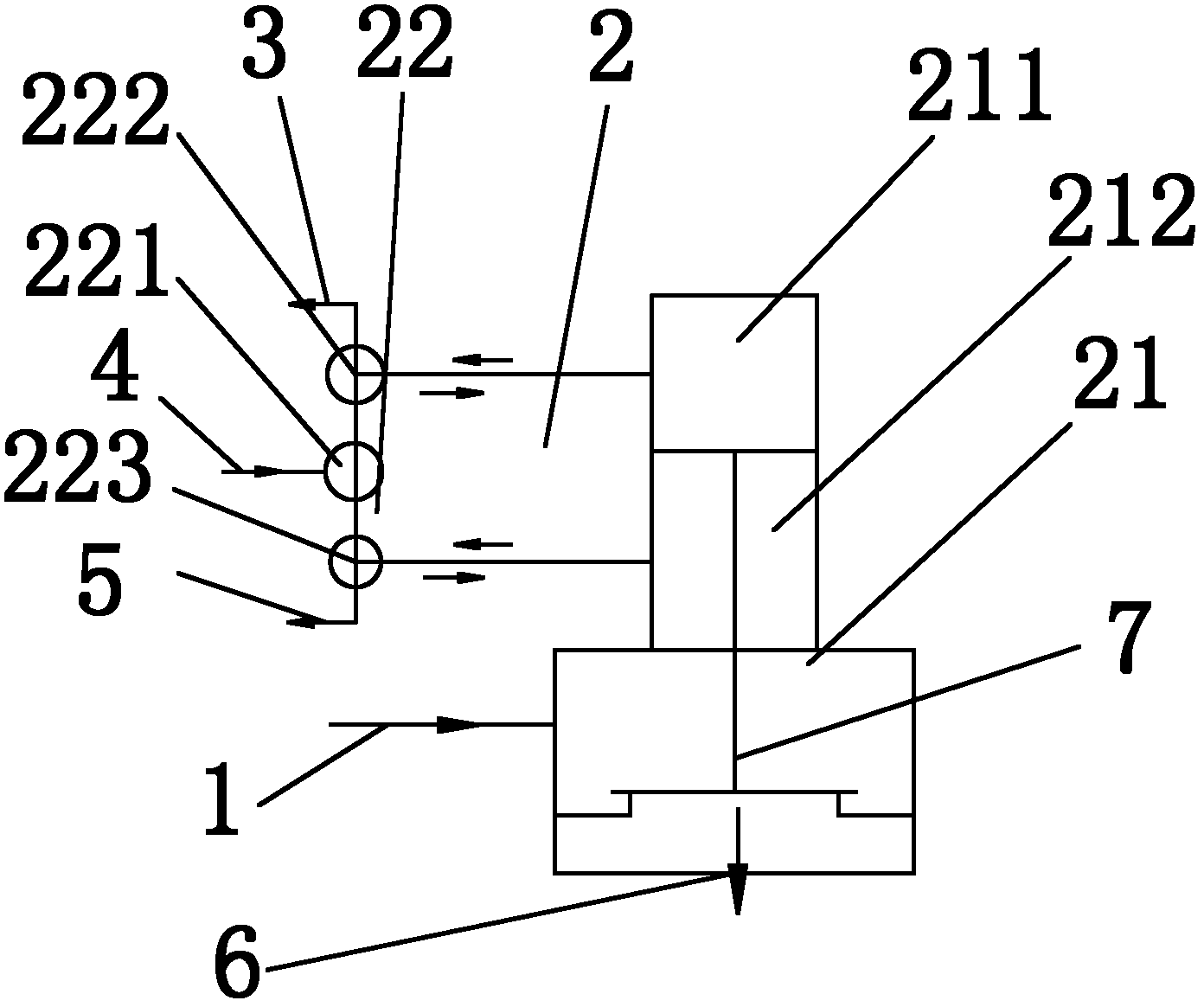

2.如权利要求1所述的污泥排污系统，其特征在于：所述手控液动角式快开排泥阀(2) 包括液动角式快开排泥阀(21)和手控系统(22)，所述液动角式快开排泥阀(21)包括排泥 阀上液压腔(211)和排泥阀下液压腔(212)，所述手控系统(22)包括下三通球阀(223)、 上三通球阀(222)、进液管路(4)、上排液管道和下排液管道(5)，所述上三通球阀(222) 分别与所述上排液管道(3)、所述排泥阀上液压腔(211)以及所述进液管路(4)相连，所 述下三通球阀(223)分别与所述下排液管道(5)、所述排泥阀下液压腔(212)以及所述进 液管路(4)相连。
3.如权利要求2所述的所述污泥排污系统，其特征在于：所述手控系统(22)还包括三 通(221)，所述三通(221)分别与所述下三通球阀(223)、所述上三通球阀(222)以及所 述进液管路(4)相连。
4.如权利要求1所述的污泥排污系统，其特征在于：所述手控液动角式快开排泥阀(2) 由不锈钢制成。
5.如权利要求1至4任一权利要求所述的污泥排污系统，其特征在于：还包括大小头(3)， 所述大小头(3)的小径端与排污管道(1)相连，所述大小头(3)的大径端与手控液动角式 快开排泥阀(2)相连。
说明书
污泥排污系统
技术领域
本实用新型涉及一种排污系统，尤其是一种污泥排污系统。
背景技术
目前净水厂区域污泥排污系统采用电磁排泥阀，虽然电磁排泥阀操作方便，但是由于其 结构复杂，而且污泥中的成分并不确定，因此在长期的使用过程中，电磁排泥阀容易堵塞。 在阻塞后由于电磁排泥阀涉及到复杂的电气结构，因此维修困难、不能有效及时的将污泥排 出。
实用新型内容
本实用新型所要解决的技术问题是提供一种防止堵塞的污泥排污系统。
本实用新型解决其技术问题所采用的污泥排污系统，包括排污管道，所述排污管道的末 端设置有手控液动角式快开排泥阀。
进一步的是，手控液动角式快开排泥阀包括液动角式快开排泥阀和手控系统，所述液动 角式快开排泥阀包括排泥阀上液压腔和排泥阀下液压腔，所述手控系统包括下三通球阀、上 三通球阀、进液管路、上排液管道和下排液管道，所述上三通球阀分别与所述上排液管道、 所述排泥阀上液压腔以及所述进液管路相连，所述下三通球阀分别与所述下排液管道、所述 排泥阀下液压腔以及所述进液管路相连。
进一步的是，手控系统还包括三通，所述三通分别与所述下三通球阀、所述上三通球阀 以及所述进液管路相连。
进一步的是，手控液动角式快开排泥阀由不锈钢制成。
进一步的是，还包括大小头，所述大小头的小径端与排污管道相连，所述大小头的大径 端与手控液动角式快开排泥阀相连。
本实用新型的有益效果是：通过手控液动角式快开排泥阀的设置，从而使得系统中的阀 门系统得到简化，手控液动角式快开排泥阀的元件就不容易受到污泥的影响，因此不容易堵 塞。手控液动角式快开排泥阀可以采用不锈钢制成，这样就能承受腐蚀，增加使用寿命。在 手控液动角式快开排泥阀与排污管道之间还可以连接大小头，利用扩径来防止堵塞。手控液 动角式快开排泥阀无需使用电能来驱动，因此可以节约能源。
