申请日2009.02.10
公开(公告)日2009.08.19
IPC分类号B01J20/24; B01J20/30; C02F1/28; C02F1/62
摘要
本发明公开了一种处理含铅废水的茶叶粉末制备和使用方法。本发明是通过下述步骤：收集茶叶，放在恒温水浴中浸泡一定时间，然后再用自来水冲洗，以去除茶叶中水溶性成分;再将经上述处理的茶叶在室温下晾干后，放入烘箱烘干，再将烘干后的茶叶碾磨过10～100目筛，得到茶叶粉末;按上述方法制备的茶叶粉末按625mg/L的质量体积比加入含铅废水中，混匀振荡后，即可有效去除废水中的铅离子。本发明制作方法简单，所用原料是废弃的茶渣或茶树老叶，属于废弃资源的再利用，制得的茶叶粉末对含铅废水的处理效果好，可以在重金属污染废水处理领域中推广使用。
权利要求书
1、一种处理含铅废水的茶叶粉末制备方法，其特征在于包括下述步骤：
(1)收集茶叶，放在70℃以上的恒温水浴中浸泡24小时以上;
(2)浸泡后的茶叶，再用自来水冲洗3次以上，以去除茶叶中水溶性成分;
(3)将经上述处理的茶叶在室温下晾干，放入烘箱，在100～120℃下烘2～12 小时;
(4)将烘干后的茶叶碾磨过10～100目筛，得到茶叶粉末。
2、根据权利要求1所述的制备方法，其特征在于所述的恒温水浴为80～90℃的 水浴。
3、根据权利要求1所述的制备方法，其特征在于在恒温水浴中浸泡的时间为48 小时以上。
4、根据权利要求1所述的制备方法，其特征在于放入烘箱后，在110～120℃下 烘3～4小时。
5、一种处理含铅废水的茶叶粉末的使用方法，其特征在于：按625mg/L的质量 体积比将茶叶粉末加入含铅废水中，室温下混匀振荡3小时以上。
说明书
一种处理含铅废水的茶叶粉末制备方法及使用方法
技术领域
本发明涉及一种废水处理介质的制备方法，具体是指一种处理含铅废水介 质的制备方法及使用方法。
技术背景
水体重金属污染是一个世界性的难题。在重金属中，铅、铜、铬、镉对人 体健康的威胁尤其大。城市污水处理中常用的絮凝沉淀法虽然可以有效去除重 金属，但这种处理方法会产生大量含有重金属的有毒污泥。处理重金属污染废 水的其他方法包括膜分离、离子反渗透、膜过滤、吸附法等，其中最有效的是 吸附法。活性炭是最常用的吸附剂。但是活性炭成本较高，限制了其在废水处 理中的应用。因此，开发低成本的高效吸附剂以消除重金属污染越来越受到环 保工作者的重视。
茶叶是全球消费量最大的软饮料之一，年消费量可达300多万吨。泡茶后 的茶渣一般纳入生活垃圾进行处理。另外，茶园每年均需多次修剪茶树，修剪 下来的茶叶以老叶为主，常被茶农弃去。这些废弃的茶渣与老叶，不仅容易造 成环境卫生问题，也是一种资源浪费。研究表明，茶叶中气孔多，表面积大， 能吸收异味、臭味，可作为除臭剂使用。茶叶内有机碳含量高，一般大于50%， 主要是一些含有极性功能团如羟基、羧基，氨基等的芳香性和脂肪性组分，理 论上可以强烈吸附去除重金属。鉴于此，本发明开发了一种茶叶粉末用于吸附 处理废水中的铅离子。
发明内容
本发明针对现有技术中的不足，提出一种经济实惠、方便制备及使用的介 质，可以有效处理含铅废水。
本发明是通过下述技术方案得以实现的：
一种处理含铅废水的茶叶粉末制备方法，其特征在于包括下述步骤：
(1)收集茶叶，放在70℃以上的恒温水浴中浸泡24小时以上;在本发明 中，所收集的茶叶不仅是指我们平常泡茶可喝的茶叶，还包括每年茶园需要修 剪而得到的茶树老叶，所以，一般的茶叶渣、茶树老叶都可以在本发明中作为 最原始的原料来使用;
(2)浸泡后的茶叶，再用自来水冲洗3次以上，以去除茶叶中水溶性成分;
(3)将经上述处理的茶叶在室温下晾干，放入烘箱，在100～120℃下烘2～12 小时;
(4)将烘干后的茶叶碾磨过10～100目筛，得到茶叶粉末。
作为优选，上述制备方法中所述的恒温水浴为80～90℃的水浴。
作为优选，上述制备方法中所述的在恒温水浴中浸泡的时间为48小时以 上，可以充分对茶叶中水溶性成分进行浸泡。
作为优选，上述制备方法中的步骤(3)，把茶叶放入烘箱后，在110～120 ℃下烘3～4小时;

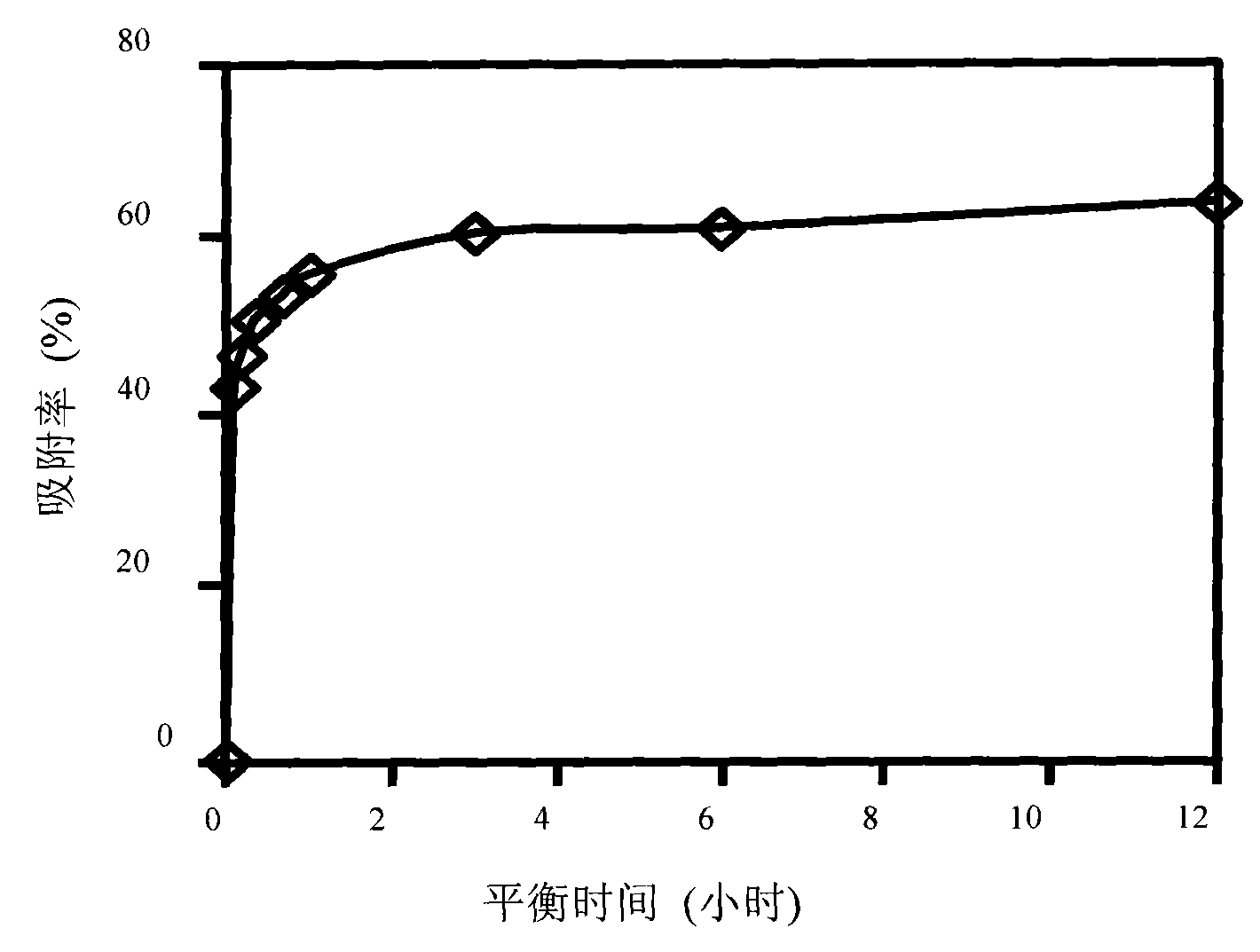

一种处理含铅废水的茶叶粉末的使用方法：按625mg/L的质量体积比将茶 叶粉末加入含铅废水中，室温下混匀振荡3小时以上，即可有效去除废水中的 铅离子。当然，对于其中625mg/L的质量体积比是一个较佳的使用值，其它数 值比例的质量体积比也同样会起到吸附的效果。
有益效果：本发明制作方法简单，所用原料是废弃的茶渣或茶树老叶，属 于废弃资源的再利用，制得的茶叶粉末对含铅废水的处理效果好，可以在重金 属污染废水处理领域中推广使用。
